W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb III z lat: 2020.
Skoda Superb III rocznik 2020 jest już trzecią generacją modelu, wprowadzoną na rynek w 2015 roku. Samochód ten jest dostępny w wersji liftback oraz kombi, oferując przestronne wnętrze, luksusowe wyposażenie i wydajne jednostki napędowe. W 2020 roku przeszedł on niewielki lifting, w ramach którego zmieniono nieco design zewnętrzny, dodano nowe opcje wyposażenia oraz zwiększono wydajność silników.
Wersja liftback jest dostępna w pięciu wariantach wyposażenia: Active, Ambition, Style, Sportline i L&K. Wszystkie wersje wyposażone są w standardowy system audio z radioodtwarzaczem, system nawigacji satelitarnej i klimatyzację automatyczną, a wyższe warianty oferują dodatkowo skórzaną tapicerkę, podgrzewane fotele, reflektory LED i system dźwiękowy firmy Canton.
Wersja kombi, nazwana Superb Combi, jest dostępna w tych samych wariantach wyposażenia, co liftback. Oferuje ona duży bagażnik o pojemności od 660 do 1950 litrów, w zależności od konfiguracji siedzeń.
W Superb III z 2020 roku do wyboru są trzy jednostki napędowe: benzynowa 1.5 TSI o mocy 150 KM, benzynowa 2.0 TSI o mocy 190 KM oraz wysokoprężna 2.0 TDI o mocy 150 lub 190 KM. Wszystkie silniki są wyposażone w skrzynie biegów manualne lub automatyczne DSG, a wyższe warianty silników są standardowo napędzane na cztery koła.
Bezpieczniki w tablicy rozdzielczej

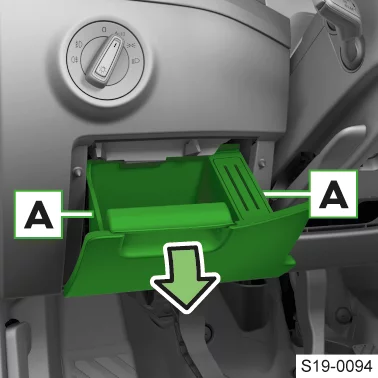

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie
Otworzyć schowek po stronie kierowcy.
Chwycić i rozłożyć schowek boczny w obszarze A.
Zmień bezpiecznik.
Zamknąć schowek.

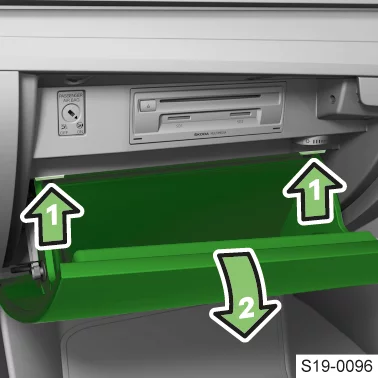

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie
Otworzyć schowek po stronie pasażera.
Zwolnij drążek hamulcowy schowka.
Naciśnij występy blokujące, schowek schowa się.
Zmień bezpiecznik.
Włóż i zablokuj drążek hamulcowy.
Zamknąć schowek.
|

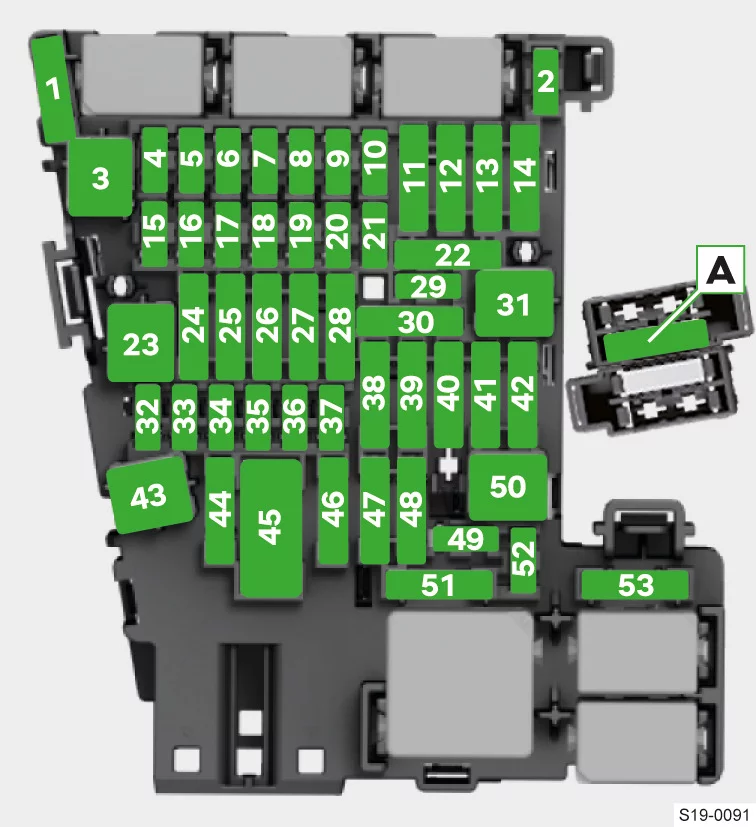

Numer |
Opis |
|---|---|
|
1 |
SCR (AdBlue®) |
|
2 |
ogrzewanie kierownicy |
|
3 |
Pusty |
|
4 |
System alarmowy |
|
5 |
magistrala danych |
|
6 |
Automatyczna skrzynia biegów |
|
7 |
Klimatyzacja, ogrzewanie, odbiornik ogrzewania postojowego, ogrzewanie przedniej i tylnej szyby, zegar, wskaźnik kontrolny opon |
|
8 |
Wyłącznik świateł, czujnik deszczu, złącze diagnostyczne, hamulec postojowy, oświetlenie nastrojowe, czujnik instalacji alarmowej, reflektory przednie |
|
9 |
Złącza USB |
|
10 |
ekran urządzenia Infotainment |
|
11 |
Oświetlenie pojazdu – strona lewa |
|
12 |
urządzenie Infotainment |
|
13 |
napinacze pasów – strona lewa |
|
14 |
Klimatyzacja/ogrzewanie |
|
15 |
elektryczna blokada kierownicy |
|
16 |
Phonebox |
|
17 |
tablica rozdzielcza, numer alarmowy |
|
18 |
Kamera cofania, system obserwacji otoczenia (Area View) |
|
19 |
KESSY (system zamykania i uruchamiania bez kluczyka) |
|
20 |
SCR (AdBlue®) |
|
21 |
napęd na wszystkie koła |
|
22 |
Hak holowniczy |
|
23 |
panoramiczny dach przesuwno-uchylny |
|
24 |
Oświetlenie pojazdu – strona prawa |
|
25 |
Centralny zamek + podnośnik szyby (drzwi kierowcy i drzwi tylne lewe), lusterko zewnętrzne od strony kierowcy (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka) |
|
26 |
Ogrzewanie siedzeń przednich |
|
27 |
Oświetlenie wnętrza |
|
28 |
Hak holowniczy |
|
29 |
dźwignia obsługowa pod kierownicą |
|
30 |
Pusty |
|
31 |
otwarcie pokrywy bagażnika |
|
32 |
system czujników parkowania, asystent parkowania |
|
33 |
Poduszki powietrzna, włącznik świateł awaryjnych |
|
34 |
ESC, ASR, wskaźnik kontroli opon, klimatyzacja, włącznik świateł cofania, lusterko wewnętrzne z automatycznym ściemnianiem, START-STOP, podgrzewane tylne siedzenia, hamulec postojowy, włącznik świateł |
|
35 |
Złącze diagnostyczne, kamera, czujnik radarowy, wykrywanie „martwego pola” |
|
36 |
Funkcja ładowania USB – dla tylnych siedzeń |
|
37 |
Funkcja ładowania przez USB – na lusterku wewnętrznym |
|
38 |
Hak holowniczy |
|
39 |
Centralne ryglowanie + podnośnik szyby (drzwi pasażera i drzwi tylne prawe), lusterko zewnętrzne od strony pasażera (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka) |
|
40 |
gniazda 12 V |
|
41 |
napinacze pasów – strona prawa |
|
42 |
pokrywa bagażnika, układ czyszczenia reflektorów, spryskiwacz szyby przedniej |
|
43 |
wzmacniacz muzyki |
|
44 |
Hak holowniczy |
|
45 |
elektrycznie ustawiane fotele |
|
46 |
gniazdo 230 V |
|
47 |
wycieraczka szyby tylnej |
|
48 |
Pusty |
|
49 |
uruchomienie silnika, włącznik pedału sprzęgła |
|
50 |
Pusty |
|
51 |
ogrzewanie tylnych siedzeń |
|
52 |
Regulacja amortyzatora (zawieszenie adaptacyjne) |
|
53 |
Ogrzewanie szyby tylnej |
|

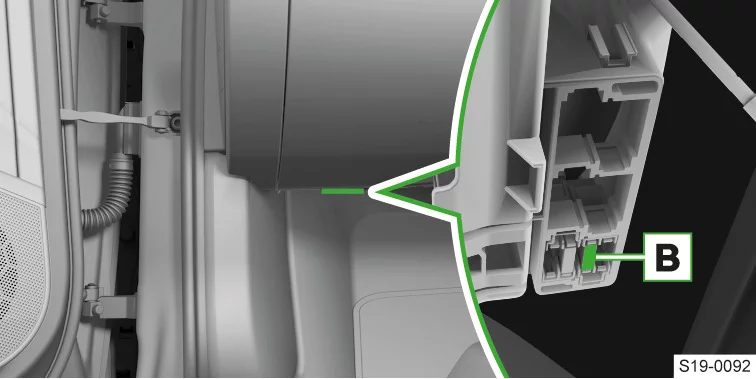

A |
Wentylacja przedniego siedzenia – kierownica z lewej strony |
|
B |
Wentylacja przedniego siedzenia – kierownica z prawej strony |
Bezpieczniki w komorze silnika

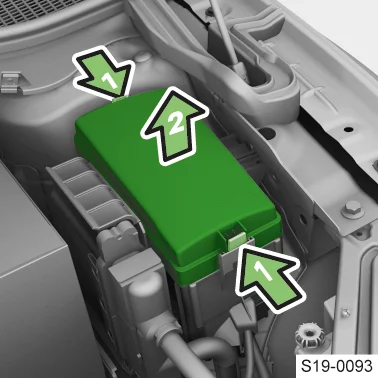

Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.
Zmień bezpiecznik.
Załóż pokrywę i zatrzaśnij.
Dopasuj prawidłowo pokrywę i zaczep mocno.
|

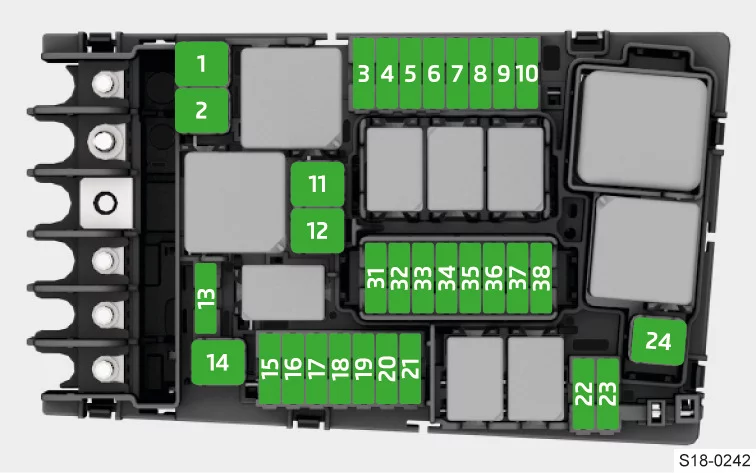

Numer |
Opis |
|---|---|
|
1 |
System pomocy ESC, hamulec postojowy |
|
2 |
System pomocy ESC |
|
3 |
układ sterowania silnika |
|
4 |
Wentylator chłodnicy, zawór regulacyjny ciśnienia paliwa, elektryczne ogrzewanie dodatkowe, instalacja świec żarowych, zapłon, masowy przepływomierz powietrza, elementy silnika |
|
5 |
części silnika |
|
6 |
Pusty |
|
7 |
Żaluzje chłodnicy, pompa płynu chłodzącego, ogrzewanie odpowietrznika skrzyni korbowej, elementy silnika |
|
8 |
sonda lambda, czujnik NOx |
|
9 |
Pompa płynu chłodzącego, zapłon, elementy silnika |
|
10 |
Pompa paliwa |
|
11 |
elektryczne ogrzewanie dodatkowe |
|
12 |
elektryczne ogrzewanie dodatkowe |
|
13 |
pompa oleju automatycznej skrzyni biegów |
|
14 |
Ogrzewanie szyby przedniej |
|
15 |
sygnał dźwiękowy |
|
16 |
Zapłon |
|
17 |
System pomocy ESC, system sterowania silnika, cewka przekaźnika głównego |
|
18 |
Magistrala danych, akumulator 12 V |
|
19 |
wycieraczki przednie |
|
20 |
Urządzenie wspomagania hamulców |
|
21 |
Automatyczna skrzynia biegów |
|
22 |
układ sterowania silnika |
|
23 |
Rozrusznik |
|
24 |
elektryczne ogrzewanie dodatkowe |
|
31 |
Pusty |
|
32 |
Pusty |
|
33 |
Pusty |
|
34 |
Pusty |
|
35 |
Pusty |
|
36 |
Lewy reflektor przedni |
|
37 |
Ogrzewanie postojowe |
|
38 |
Prawy przedni reflektor |
