W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb III z lat: 2018, 2019.
Skoda Superb III, w latach 2018-2019 przeszedł niewielkie modyfikacje. Samochód otrzymał nowe silniki i ulepszoną skrzynię biegów, co pozytywnie wpłynęło na osiągi i ekonomikę. W wyposażeniu standardowym pojawiły się nowe funkcje, takie jak system automatycznego hamowania w razie kolizji, asystent utrzymywania pasa ruchu i system rozpoznawania znaków drogowych.
Pojawiła się też nowa wersja Sportline, która oferowała sportowe zestrojenie zawieszenia, ciemne elementy wykończenia i sportowe fotele. Wnętrze pozostało praktycznie bez zmian, zachowując wysoką jakość wykonania i funkcjonalność, która charakteryzuje Superba już od początku jego produkcji.
| Kolor bezpiecznika | Ampery [A] |
|---|---|
| jasnobrązowy | 5 |
| ciemny brąz | 7,5 |
| czerwony | 10 |
| niebieski | 15 |
| żółty niebieski | 20 |
| biały | 25 |
| zielony/różowy | 30 |
| pomarańczowy/zielony | 40 |
| czerwony | 50 |

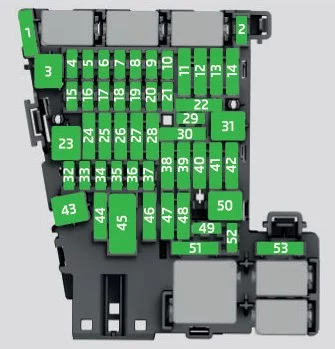

Skrzynka bezpieczników w desce rozdzielczej
| Numer | Opis |
|---|---|
| 1 | 2018: Nieprzypisany; 2019: SCR (AdBlue). |
| 2 | 2018: Nieprzypisany; 2019: Podgrzewana kierownica. |
| 3 | 2018: Stabilizator napięcia dla taksówek; 2019: Nieprzypisany. |
| 4 | 2018: Podgrzewana kierownica; 2019: Alarm antykradzieżowy. |
| 5 | Magistrala danych |
| 6 | Automatyczna skrzynia biegów |
| 7 | Klimatyzacja;
Ogrzewanie; Odbiornik pilota do ogrzewania postojowego; Ogrzewana szyba tylna; Ogrzewana szyba przednia; Zegar. |
| 8 | Włącznik światła;
Czujnik deszczu; Złącze diagnostyczne; Hamulec postojowy; Oświetlenie otoczenia; Czujnik systemu alarmowego; Reflektor. |
| 9 | Gniazda USB |
| 10 | Ekran informacyjno-rozrywkowy |
| 11 | Światło – lewe |
| 12 | Inforozrywka |
| 13 | Napinacz paska po lewej stronie |
| 14 | Dmuchawa powietrza do klimatyzacji, ogrzewania |
| 15 | Elektryczna blokada kierownicy |
| 16 | Budka telefoniczna |
| 17 | Klaster instrumentów, połączenie alarmowe |
| 18 | Kamera cofania |
| 19 | System KESSY |
| 20 | 2018: SCR (AdBlue); 2019: SCR (AdBlue), układ hamulcowy. |
| 21 | Napęd na wszystkie koła;
Sprężarka powietrza (Green Line). |
| 22 | Hak holowniczy |
| 23 | Panoramiczny dach uchylny/przesuwny |
| 24 | Światło – prawy |
| 25 | Centralny zamek – drzwi kierowcy i tylne lewe;
Lusterko zewnętrzne po stronie kierowcy – ogrzewanie, funkcja składania, ustawienie powierzchni lusterek. |
| 26 | Podgrzewane fotele przednie |
| 27 | Reflektory ksenonowe;
Oświetlenie wnętrza. |
| 28 | Hak holowniczy |
| 29 | Dźwignia obsługi pod kierownicą |
| 30 | 2018: Ustawienie amortyzatora; 2019: Nieprzypisane. |
| 31 | 2018: Nieprzypisany; 2019: Otwieranie pokrywy bagażnika. |
| 32 | Pomoc w parkowaniu (Asystent parkowania) |
| 33 | Przełącznik poduszki powietrznej do świateł awaryjnych |
| 34 | TCS;
ESC; Monitorowanie ciśnienia w oponach; Klimatyzacja; Włącznik świateł cofania; Lusterko z automatycznym przyciemnianiem; START-STOP; Podgrzewane tylne siedzenia; Hamulec postojowy; Włącznik świateł. |
| 35 | Złącze diagnostyczne;
Kamera; Czujnik radarowy; Stabilizator napięcia dla taksówek. |
| 36 | Reflektor prawy |
| 37 | Reflektor lewy |
| 38 | Hak holowniczy |
| 39 | Centralny zamek – drzwi przednie pasażera i tylne prawe;
Lusterka boczne pasażera z przodu – ogrzewanie, funkcja składania, ustawienie powierzchni lusterek. |
| 40 | Gniazda zasilania 12 V |
| 41 | Napinacz paska po prawej stronie |
| 42 | Pokrywa bagażnika;
Spryskiwacze reflektorów; Spryskiwacze szyby przedniej. |
| 43 | Wzmacniacz muzyczny |
| 44 | Hak holowniczy |
| 45 | Fotele regulowane elektrycznie |
| 46 | Gniazdo zasilania 230 V |
| 47 | Wycieraczka tylnej szyby |
| 48 | Wykrywanie martwego pola |
| 49 | Rozruch silnika;
Przełącznik pedału sprzęgła. |
| 50 | 2018: Otwieranie pokrywy bagażnika; 2019: Nieprzypisane. |
| 51 | Podgrzewane tylne siedzenia;
Tylny wyświetlacz; Tylna klimatyzacja. |
| 52 | 2018: Podgrzewane fotele przednie; 2019: Regulacja amortyzatorów (zawieszenie adaptacyjne). |
| 53 | Podgrzewana tylna szyba |
| A | 2018: Jednostka wielofunkcyjna do taksówek – LHD;
2019: Wentylacja przednich siedzeń – kierownica po lewej stronie. |
| b | Ładowanie przez USB — LHD |
| C | Ładowanie przez USB — RHD |
| D | 2018: Jednostka wielofunkcyjna do taksówek – RHD;
2019: Wentylacja przednich siedzeń – kierownica po prawej stronie. |

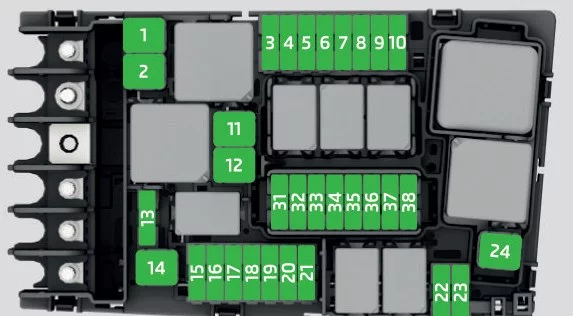

Skrzynka bezpieczników w komorze silnika
| Numer | Opis |
|---|---|
| 1 | ESC;
Hamulec postojowy. |
| 2 | ESC |
| 3 | Układ sterowania silnikiem |
| 4 | 2018: Wentylator chłodnicy, zawór sterujący ciśnieniem paliwa, elektryczne ogrzewanie dodatkowe, elementy silnika;
2019: Wentylator chłodnicy, zawór sterujący ciśnieniem paliwa, elektryczne ogrzewanie pomocnicze, układ świec żarowych, miernik masy powietrza, elementy silnika. |
| 5 | Zapłon, elementy silnika |
| 6 | Czujnik hamulca |
| 7 | 2018: Żaluzje chłodnicy, pompa płynu chłodzącego, elementy silnika;
2019: Żaluzje chłodnicy, pompa płynu chłodzącego, wentylacja skrzyni korbowej, |
| 8 | Sonda lambda;
Czujnik NOx. |
| 9 | 2018: Pompa płynu chłodzącego, zapłon, podgrzewacz, przepływomierz powietrza, elementy silnika;
2019: Pompa płynu chłodzącego, zapłon, elementy silnika. |
| 10 | Pompa paliwowa |
| 11 | Elektryczny system ogrzewania dodatkowego |
| 12 | Elektryczny system ogrzewania dodatkowego |
| 13 | 2018: Automatyczna skrzynia biegów;
2019: Pompa oleju do automatycznej skrzyni biegów. |
| 14 | Podgrzewana szyba przednia |
| 15 | Klakson |
| 16 | Zapłon |
| 17 | ESC;
Jednostka sterująca silnika; Cewka przekaźnika głównego. |
| 18 | Magistrala danych;
Moduł danych akumulatora. |
| 19 | Wycieraczki |
| 20 | 2018: Alarm antykradzieżowy;
2019: Nieprzypisany. |
| 21 | 2018: Nieprzypisany;
2019: Automatyczna skrzynia biegów. |
| 22 | Układ sterowania silnikiem;
Stabilizator napięcia dla taksówek. |
| 23 | Rozrusznik |
| 24 | Elektryczny system ogrzewania dodatkowego |
| 31 | Nie przypisano |
| 32 | Nie przypisano |
| 33 | 2018: Pompa oleju do automatycznej skrzyni biegów;
2019: Nieprzypisana. |
| 34 | Nie przypisano |
| 35 | Nie przypisano |
| 36 | 2018: SCR (AdBlue);
2019: Nieprzypisany. |
| 37 | Ogrzewanie postojowe |
| 38 | Nie przypisano |
