W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb III z lat: 2017.

Skoda Superb III, rocznik 2017 to kontynuacja udanego modelu Skoda Superb, który został zaprezentowany w 2015 roku. Samochód otrzymał nagrodę Car of the Year w Czechach w 2016 roku.

W porównaniu do poprzednika, nowa Superb III jest dłuższa i szersza, co przekłada się na większą przestrzeń dla pasażerów i bagażu. Samochód ma nowoczesne, ostre linie i aerodynamiczny kształt. W wyposażeniu standardowym znajduje się wiele przydatnych funkcji, takich jak system multimedialny z ekranem dotykowym, klimatyzacja automatyczna, tempomat i wiele innych.

Pod maską Superba III znajdziemy różne jednostki napędowe, w tym benzynowe i diesle, w zależności od wersji. Możliwe są również wersje z napędem na cztery koła i skrzynią automatyczną. Auto oferuje dobrą jakość jazdy i dużo komfortu, co czyni go dobrym wyborem dla osób poszukujących wygodnego, przestronnego i funkcjonalnego samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Fabia II (2011) - schematy bezpieczników i przekaźników

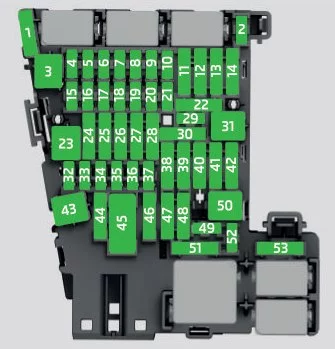

Skrzynka bezpieczników w desce rozdzielczej

Skoda Superb III (2017) - schematy bezpieczników i przekaźników
Skoda Superb III (2017) - schematy bezpieczników i przekaźników
Numer Opis
1 Nie przypisano
2 Nie przypisano
3 Stabilizator napięcia do taksówek
4 Podgrzewana kierownica
5 Magistrala danych
6 Automatyczna skrzynia biegów
7 Klimatyzacja;

Ogrzewanie;

Odbiornik pilota do ogrzewania postojowego;

Ogrzewana szyba tylna;

Ogrzewana szyba przednia;

Zegar.

8 Włącznik świateł;

Czujnik deszczu;

Złącze diagnostyczne;

Hamulec postojowy;

Oświetlenie zestawu wskaźników;

Czujnik systemu alarmowego.

9 Gniazdo USB
10 Ekran informacyjno-rozrywkowy;

Tuner TV;

ExBoxM2 (dotyczy Korei Południowej).

11 Napinacz paska po lewej stronie
12 Inforozrywka
13 Ustawienie amortyzatora
14 Dmuchawa powietrza do klimatyzacji, ogrzewania
15 Elektryczna blokada kierownicy
16 Phonebox
17 Klaster instrumentów;

Połączenie alarmowe.

18 Kamera cofania
19 KESSY
20 SCR
21 Sprzęgło Haldex;

Kompresor klimatyzacji (Green Line).

22 Hak holowniczy
23 Światło – prawy
24 Panoramiczny dach uchylny/przesuwny
25 Centralny zamek – drzwi kierowcy i tylne lewe;

Lusterko zewnętrzne po stronie kierowcy – ogrzewanie, funkcja składania, ustawienie powierzchni lusterek.

26 Podgrzewane fotele przednie
27 Wzmacniacz muzyczny
28 Zaczep holowniczy – styk w gnieździe
29 Dźwignia obsługi pod kierownicą
30 Gniazdo 12 V w bagażniku
31 Światło – lewe
32 Pomoc w parkowaniu (Asystent parkowania)
33 Przełącznik poduszki powietrznej do świateł awaryjnych
34 TCS;

ESC;

Wskaźnik spadku ciśnienia w oponach;

Klimatyzacja;

Włącznik świateł cofania;

Lusterko z automatycznym przyciemnianiem;

START-STOP;

Podgrzewane tylne siedzenia;

Hamulec postojowy;

Włącznik świateł.

35 Reflektory AFS;

Złącze diagnostyczne;

Kamera;

Radar;

Stabilizator napięcia do taksówek.

36 Reflektor prawy
37 Reflektor lewy
38 Zaczep holowniczy – styk w gnieździe
39 Centralny zamek – drzwi pasażera przednie i drzwi tylne prawe;

Lusterka boczne pasażera z przodu – ogrzewanie, funkcja składania, ustawienie powierzchni lusterek.

40 Gniazdo zasilania 12 V
41 Napinacz paska po prawej stronie
42 Pokrywa bagażnika;

Spryskiwacze reflektorów;

Spryskiwacze szyby przedniej.

43 Reflektory ksenonowe;

Oświetlenie otoczenia.

44 Urządzenie przyczepy – gniazdko elektryczne
45 Fotele regulowane elektrycznie
46 Gniazdo zasilania 230 V
47 Wycieraczka tylnej szyby
48 Wykrywanie martwego pola
49 Cewka na przekaźniku rozrusznika;

Przełącznik pedału sprzęgła.

50 Otwieranie pokrywy bagażnika
51 Ogrzewanie tylnych siedzeń
52 Podgrzewane fotele przednie
53 Podgrzewana tylna szyba
A Jednostka wielofunkcyjna do taksówek – LHD
B Jednostka wielofunkcyjna do taksówek – RHD

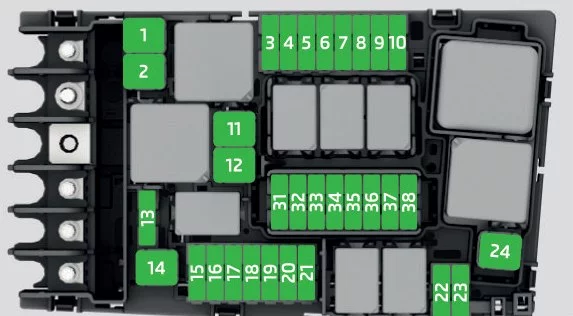

Skrzynka bezpieczników w komorze silnika

Skoda Superb III (2017) - schematy bezpieczników i przekaźników
Numer Opis
1 ESC;

Hamulec postojowy.

2 ESC
3 Jednostka sterująca silnika
4 Wentylator chłodnicy;

Zawór sterujący ciśnieniem paliwa;

Przekaźnik elektrycznego podgrzewacza pomocniczego.

5 Zapłon
6 Czujnik hamulca
7 Żaluzje chłodnicy;

Pompa płynu chłodzącego.

8 Sonda lambda
9 Pompa płynu chłodzącego;

Cewka zapłonowa;

Podgrzewacz;

Przepływomierz powietrza.

10 Pompa paliwowa
11 Elektryczny system ogrzewania dodatkowego
12 Elektryczny system ogrzewania dodatkowego
13 Automatyczna skrzynia biegów
14 Podgrzewana szyba przednia
15 Klakson
16 Zapłon
17 ESC, j

Jednostka sterująca silnika;

Cewka przekaźnika głównego.

18 Magistrala danych;

Moduł danych akumulatora.

19 Wycieraczki
20 Alarm antykradzieżowy
21 Nie przypisano
22 Układ sterowania silnikiem;

Stabilizator napięcia dla taksówek.

23 Rozrusznik
24 Elektryczny system ogrzewania dodatkowego
31 Nie przypisano
32 Nie przypisano
33 SCR
34 Nie przypisano
35 Nie przypisano
36 Nie przypisano
37 Ogrzewanie postojowe
38 Nie przypisano
