Skrzynka bezpieczników w komorze silnika

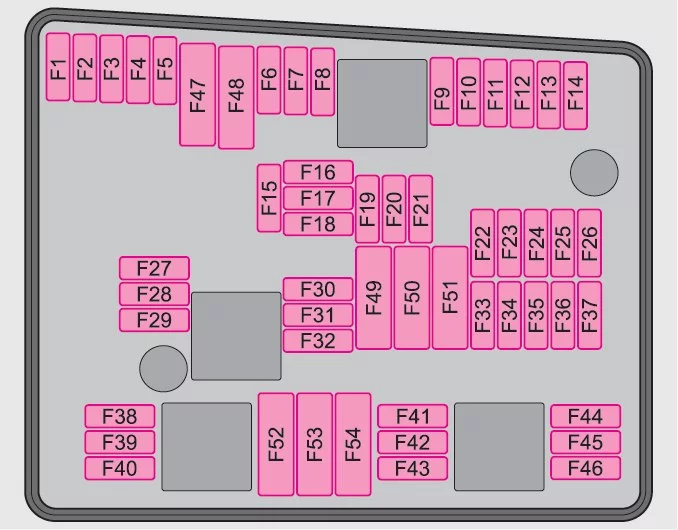

Wersja 1
| Numer | Opis |
| F1 | Prawy przedni reflektor główny;
Prawy tylny reflektor. |
| F2 | Zawory do ABS |
| F3 | Nie przypisano |
| F4 | Nie przypisano |
| F5 | klakson |
| F6 | Nie przypisano |
| F7 | Nie przypisano |
| F8 | Nie przypisano |
| F9 | Zawory |
| F10 | Nie przypisano |
| F11 | Sonda lambda |
| F12 | Sonda lambda |
| F13 | Jednostka sterująca automatycznej skrzyni biegów |
| F14 | Nie przypisano |
| F15 | Pompa płynu chłodzącego |
| F 16 | Nie przypisano |
| F17 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów. |
| F18 | Wzmacniacz audio (nagłośnienie) |
| F19 | Radio |
| F20 | Telefon |
| F21 | Nie przypisano |
| F22 | Nie przypisano |
| F23 | Jednostka sterująca silnika |
| F24 | Jednostka sterująca dla magistrali danych CAN |
| F25 | Nie przypisano |
| F26 | Nie przypisano |
| F27 | Zawór dozowania paliwa |
| F28 | Jednostka sterująca silnika |
| F29 | Główny przekaźnik |
| F30 | Jednostka sterująca do ogrzewania postojowego |
| F31 | Wycieraczka szyby przedniej |
| F32 | Nie przypisano |
| F33 | Nie przypisano |
| F34 | Nie przypisano |
| F35 | Nie przypisano |
| F36 | Nie przypisano |
| F37 | Nie przypisano |
| F38 | Wentylator chłodnicy;
Zawory. |
| F39 | Nie przypisano |
| F40 | Nie przypisano |
| F41 | Nie przypisano |
| F42 | Nie przypisano |
| F43 | Zapłon |
| F44 | Nie przypisano |
| F45 | Nie przypisano |
| F46 | Nie przypisano |
| F47 | Przedni lewy główny reflektor;
Lewy tylny reflektor. |
| F48 | Pompa do ABS |
| F49 | Zasilanie zacisku 15 (zapłon włączony) |
| F50 | Nie przypisano |
| F51 | Nie przypisano |
| F52 | Przekaźnik zasilania – zacisk a) |
| F53 | Wyposażenie dodatkowe |
| F54 | Nie przypisano |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | |

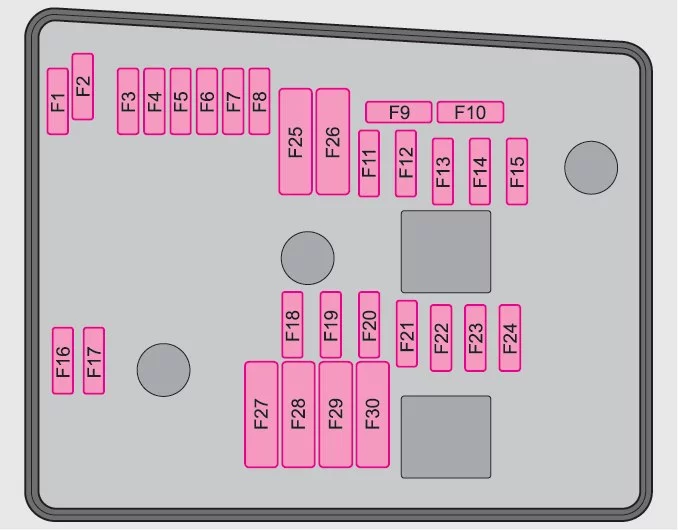

Wersja 2
| Numer | Opis |
| F1 | Nie przypisano |
| F2 | Sterownik automatycznej skrzyni biegów DQ 200 |
| F3 | Obwód pomiarowy |
| F4 | Zawory do ABS |
| F5 | Sterownik automatycznej skrzyni biegów DQ250 |
| F6 | Zestaw wskaźników;
Dźwignia wycieraczek szyby przedniej; Dźwignia kierunkowskazów. |
| F7 | Zasilanie zacisku 15 (zapłon włączony) |
| F8 | Radio |
| F9 | Nie przypisano |
| F10 | Jednostka sterująca silnika;
Przekaźnik główny. |
| F11 | Jednostka sterująca do ogrzewania postojowego |
| F12 | Jednostka sterująca dla magistrali danych CAN |
| F13 | Jednostka sterująca silnika |
| F14 | Zapłon |
| F15 | Sonda lambda – benzyna |
| Przekaźnik układu świec żarowych i pompa paliwa (silnik wysokoprężny) | |
| F 16 | Prawy przedni reflektor główny;
Prawy tylny reflektor. |
| F17 | Klakson |
| F18 | Wzmacniacz audio (nagłośnienie) |
| F19 | Wycieraczka szyby przedniej |
| F20 | Zawór dozowania paliwa |
| Pompa wodna | |
| F21 | Sonda lambda |
| F22 | Przełącznik pedału sprzęgła |
| F23 | Przekaźnik |
| Zawory | |
| Pompa wysokiego ciśnienia | |
| F24 | Wentylator chłodnicy |
| F25 | Pompa do ABS |
| F26 | Lewy główny reflektor |
| F27 | Jednostka sterująca systemu świec żarowych |
| F28 | Ogrzewanie przedniej szyby |
| F29 | Wyposażenie dodatkowe |
| F30 | Przekaźnik zasilania – zacisk X a) |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | |

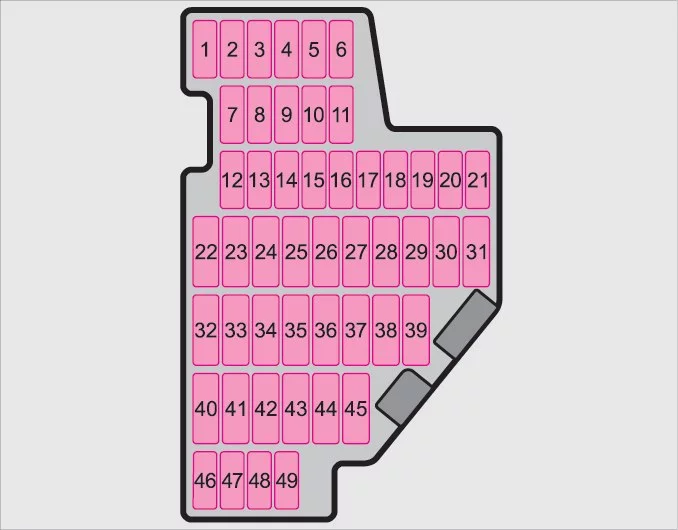

Skrzynka bezpieczników w desce rozdzielczej
| Numer | Opis |
| 1 | Gniazdo diagnostyczne;
Sterownik silnika; Przekaźnik pompy paliwa; Sterownik pompy paliwa. |
| 2 | Jednostka sterująca ABS;
ESP; Przełącznik systemu kontroli ciśnienia w oponach; Czujnik hamulca. |
| 3 | Przełącznik i jednostka sterująca poduszki powietrznej |
| 4 | WIV;
Światła postojowe; Ściemniane lusterko wsteczne; Czujnik ciśnienia; Preinstalacja telefoniczna. |
| 5 | Sterownik regulacji wiązki i obrotu reflektora;
Sterownik wspomagania parkowania; Sterownik wspomagania parkowania. |
| 6 | Zestaw wskaźników;
Jednostka sterująca elektromechanicznego wspomagania kierownicy; Haldex; Blokada dźwigni zmiany biegów; Zasilanie magistrali danych. |
| 7 | Ogrzewanie zaworu;
Miernik masy powietrza. |
| 8 | Jednostka sterująca do wykrywania przyczepy |
| 9 | Przekaźnik do ogrzewania postojowego |
| 10 | Adaptacyjny lewy główny reflektor |
| 11 | Adaptacyjny prawy główny reflektor |
| 12 | Nie przypisano |
| 13 | Gniazdo diagnostyczne;
Włącznik światła; Czujnik deszczu; Zegar. |
| 14 | Centralny zamek i pokrywa maski |
| 15 | Centralna jednostka sterująca – oświetlenie wnętrza |
| 16 | System klimatyzacji |
| 17 | Nie przypisano |
| 18 | Nie przypisano |
| 19 | Nie przypisano |
| 20 | KESSY |
| 21 | KESSY ELV |
| 22 | Dmuchawa powietrza do Climatronic |
| 23 | Elektryczna szyba przednia;
Centralny zamek przednich drzwi. |
| 24 | Blokada dźwigni zmiany biegów, AQ250 |
| 25 | Ogrzewanie tylnej szyby;
Przekaźnik do ogrzewania i wentylacji postojowej. |
| 26 | Gniazdo zasilania w bagażniku |
| 27 | Przekaźnik pompy paliwa, |
| Przekaźnik pompy paliwa;
Jednostka sterująca pompy paliwa; Zawory wtryskowe. |
|
| 28 | Elektryczna pokrywa bagażnika |
| 29 | AQ250 |
| 30 | Wentylowane przednie fotele |
| 31 | Wstępna instalacja DVD |
| 32 | Elektryczna szyba przednia;
Centralny zamek tylnych drzwi. |
| 33 | Elektryczny dach przesuwno-uchylny |
| 34 | Alarm;
Klakson zapasowy. |
| 35 | Zapalniczka przednia i tylna |
| 36 | System czyszczenia reflektorów |
| 37 | Ogrzewanie przednich siedzeń |
| 38 | Podgrzewane tylne siedzenia |
| 39 | Wycieraczka tylnej szyby |
| 40 | Klimatyzacja wentylatorowa;
Przekaźnik do ogrzewania i wentylacji postojowej. |
| 41 | Nie przypisano |
| 42 | Przełącznik światła |
| 43 | Jednostka sterująca do wykrywania przyczepy |
| 44 | Jednostka sterująca do wykrywania przyczepy |
| 45 | Jednostka sterująca do wykrywania przyczepy |
| 46 | Przełącznik ogrzewania siedzenia |
| 47 | Nie przypisano |
| 48 | Przygotowanie do radia na rynku wtórnym |
| 49 | Nie przypisano |
