W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia III z lat: 2018, 2019.
Skoda Fabia III to kompaktowy samochód produkowany przez czeską markę Skoda Auto od 2014 roku. W latach 2018-2019 przeprowadzono pewne modyfikacje w wyposażeniu, które wprowadziły drobne zmiany stylistyczne oraz ulepszenia techniczne.
W tym okresie w gamie Fabii III pojawiły się m.in. nowe wersje silnikowe z bezpośrednim wtryskiem paliwa, które zapewniały lepszą dynamikę i oszczędność paliwa. W kabinie samochodu pojawił się nowy system multimedialny z większym ekranem dotykowym i obsługą smartfona.
Podsumowując, Skoda Fabia III to dobry wybór dla osób poszukujących kompaktowego i oszczędnego samochodu z solidnym wykonaniem, niezawodnymi silnikami i nowoczesnymi technologiami.
| Kolor bezpiecznika | Ampery [A] |
|---|---|
| jasnobrązowy | 5 |
| ciemny brąz | 7,5 |
| czerwony | 10 |
| niebieski | 15 |
| żółty niebieski | 20 |
| biały | 25 |
| zielony/różowy | 30 |
| Zielony | 40 |
| czerwony | 50 |

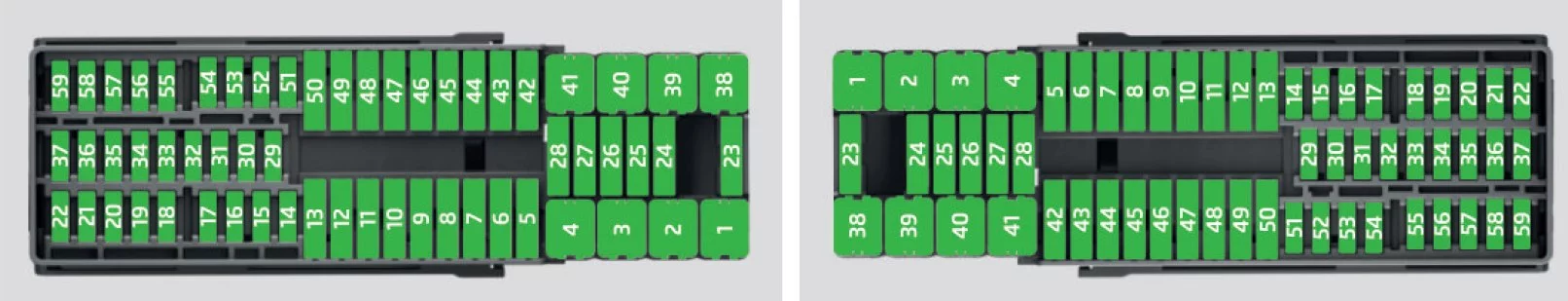

Skrzynka bezpieczników w desce rozdzielczej
Pojazdy z kierownicą po lewej i po prawej stronie.
| Numer | Opis |
|---|---|
| 1 | Lewe światło postojowe;
Światło postojowe; Wysoko zamontowane światło hamowania. |
| 2 | Centralny zamek |
| 3 | Przekaźnik zapłonu |
| 4 | Światło prawe;
Tylne światło przeciwmgielne; Oświetlenie tablicy rejestracyjnej. |
| 5 | Elektryczne szyby – kierowca |
| 6 | Centralna jednostka sterująca;
Oświetlenie wewnętrzne. |
| 7 | Klakson |
| 8 | Hak holowniczy – światło lewe |
| 9 | Dźwignia obsługi pod kierownicą;
Sterownik silnika (tylko bez KESSY); Automatyczna skrzynia biegów (tylko bez KESSY); Dźwignia sterująca automatycznej skrzyni biegów (tylko bez KESSY); ESC (tylko bez KESSY); Sterownik rozpoznawania przyczepy (tylko bez KESSY); Wspomaganie kierownicy (tylko bez KESSY); Poduszka powietrzna (tylko bez KESSY). |
| 10 | Elektrycznie sterowane szyby – tylne lewe |
| 11 | System czyszczenia reflektorów |
| 12 | Wyświetlacz radia |
| 13 | Gniazdo 12 V w bagażniku |
| 14 | Dźwignia obsługi pod kierownicą;
Włącznik świateł; Blokada wyjęcia kluczyka ze stacyjki (automatyczna skrzynia biegów); Złącze diagnostyczne; Migacz; Sterownik SmartGate; Czujnik deszczu; Czujnik światła. |
| 15 | Sterownik klimatyzacji;
Dźwignia sterująca automatycznej skrzyni biegów. |
| 16 | Klaster instrumentów |
| 17 | System alarmowy;
Klakson. |
| 18 | Nie przypisano |
| 19 | Nie przypisano |
| 20 | Nie przypisano |
| 21 | Nie przypisano |
| 22 | System wycieraczek przedniej i tylnej szyby |
| 23 | Nie przypisano |
| 24 | Dmuchawa do klimatyzacji, ogrzewania;
Centrala sterująca klimatyzacją, ogrzewaniem. |
| 25 | Nie przypisano |
| 26 | Podgrzewane fotele przednie |
| 27 | Wycieraczka tylnej szyby |
| 28 | Nie przypisano |
| 29 | Poduszka powietrzna (tylko z KESSY) |
| 30 | Elektryczne szyby (2018);
Włączniki świateł; Włączniki świateł cofania; Sterownik klimatyzacji; Sterownik wspomagania parkowania; Lusterko zewnętrzne; Zasilanie listwy przycisków środkowych; Zasilanie listwy przycisków bocznych; Lusterko wewnętrzne. |
| 31 | Pompa paliwa;
Sterownik wentylatora chłodnicy; Tempomat; Cewka przekaźnika wycieraczek przedniej i tylnej szyby. |
| 32 | 2018: Złącze diagnostyczne, regulacja zasięgu reflektorów;
2019: Złącze diagnostyczne, poziomowanie reflektorów, ogrzewanie dyszy myjącej, reflektory LED. |
| 33 | Cewka na przekaźniku rozrusznika;
Przełącznik pedału sprzęgła. |
| 34 | 2018: Podgrzewane dysze spryskiwaczy przedniej szyby;
2019: Funkcja ładowania przez USB. |
| 35 | 2018: Nieprzypisany;
2019: Wykrywanie „martwego punktu”. |
| 36 | Podgrzewane fotele przednie |
| 37 | Radar |
| 38 | Nie przypisano |
| 39 | 2018: Elektryczny system ogrzewania dodatkowego;
2019: Nieprzypisany. |
| 40 | Nie przypisano |
| 41 | Ogrzewanie tylnej szyby |
| 42 | Elektrycznie sterowane szyby – pasażer z przodu |
| 43 | Zaczep holowniczy – styk w gnieździe |
| 44 | Zapalniczka;
Gniazdo zasilania 12 V. |
| 45 | Elektrycznie sterowane szyby – tylne prawe |
| 46 | Spryskiwacz szyby przedniej i tylnej, dźwignia obsługi pod kierownicą |
| 47 | Zaczep holowniczy – styk w gnieździe |
| 48 | Hak holowniczy – światło prawe |
| 49 | Jednostka sterująca pompy paliwa |
| 50 | Radio |
| 51 | Ogrzewanie lusterka zewnętrznego |
| 52 | Jednostka sterująca KESSY |
| 53 | Blokada kierownicy KESSY |
| 54 | Nie przypisano |
| 55 | Podgrzewane fotele przednie |
| 56 | Nie przypisano |
| 57 | Nie przypisano |
| 58 | Nie przypisano |
| 59 | Nie przypisano |
Skrzynka bezpieczników w komorze silnika
| Numer | Opis |
|---|---|
| 1 | Wentylator chłodnicy |
| 2 | 2018: Jednostka sterująca systemu świec żarowych;
2019: Nieprzypisany. |
| 3 | Jednostka sterująca dla ABS/ESC |
| 4 | 2018: Elektryczny system ogrzewania dodatkowego;
2019: Nieprzypisany. |
| 5 | 2018: Elektryczny system ogrzewania dodatkowego;
2019: Nieprzypisany. |
| 6 | Automatyczna skrzynia biegów |
| 7 | Jednostka sterująca silnika |
| 8 | Wycieraczki |
| 9 | Centralna jednostka sterująca |
| 10 | Jednostka sterująca dla ABS/ESC |
| 11 | 2018: Nieprzypisany;
2019: Pompa próżniowa do układu hamulcowego. |
| 12 | Elementy silnika |
| 13 | Przełącznik pedału hamulca |
| 14 | Elementy silnika;
Cewka przekaźnika pompy paliwa. |
| 15 | Jednostka sterująca silnika |
| 16 | Rozrusznik |
| 17 | Jednostka sterująca silnika |
| 18 | 2018: Elementy silnika, cewki przekaźnika dodatkowej nagrzewnicy elektrycznej, wentylator chłodnicy;
2019: Wentylator chłodnicy, zawór upustowy, czujnik temperatury oleju, zawór filtra z węglem aktywnym, zawór kolektora dolotowego. |
| 19 | Sonda lambda |
| 20 | 2018: Elementy silnika, sterownik układu świec żarowych, ogrzewanie wentylacji skrzyni korbowej;
2019: Cewki zapłonowe |
