Skoda Fabia III (2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia III z lat: 2016. Skoda Fabia III to trzecia generacja modelu Skoda Fabia, którego rocznik 2016 to w zasadzie drugi rok produkcji. W stosunku do poprzedniej generacji, Fabia III przeszła wiele zmian, zarówno pod względem stylistycznym, jak i technicznym. Auto zostało […]

05/12/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia III z lat: 2016.

Skoda Fabia III to trzecia generacja modelu Skoda Fabia, którego rocznik 2016 to w zasadzie drugi rok produkcji. W stosunku do poprzedniej generacji, Fabia III przeszła wiele zmian, zarówno pod względem stylistycznym, jak i technicznym. Auto zostało zaprojektowane w duchu nowoczesnego designu marki Skoda, charakteryzuje się bardziej awangardową stylistyką i większą ilością elementów chromowanych.

Pod względem technicznym, Skoda Fabia III zyskała nowe, mocniejsze i bardziej ekonomiczne silniki, które spełniają wymagania norm emisji spalin Euro 6. Samochód wyposażony jest także w szereg systemów bezpieczeństwa, takich jak asystent parkowania, system rozpoznawania znaków drogowych, system monitorowania martwego pola, czy system kontroli trakcji.

Skoda Fabia III z roku 2016 otrzymała bardzo dobre oceny w testach Euro NCAP, uzyskując pięć gwiazdek za bezpieczeństwo. Wnętrze auta zostało zaprojektowane w sposób funkcjonalny i ergonomiczny, a jego pojemność bagażnika wynosi 330 litrów, co jest jednym z najlepszych wyników w swojej klasie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Superb III (2020) - schematy bezpieczników i przekaźników



Kolor bezpiecznika Ampery [A]
jasnobrązowy 5
ciemny brąz 7,5
czerwony 10
niebieski 15
żółty niebieski 20
biały 25
zielony/różowy 30
Zielony 40
czerwony 50

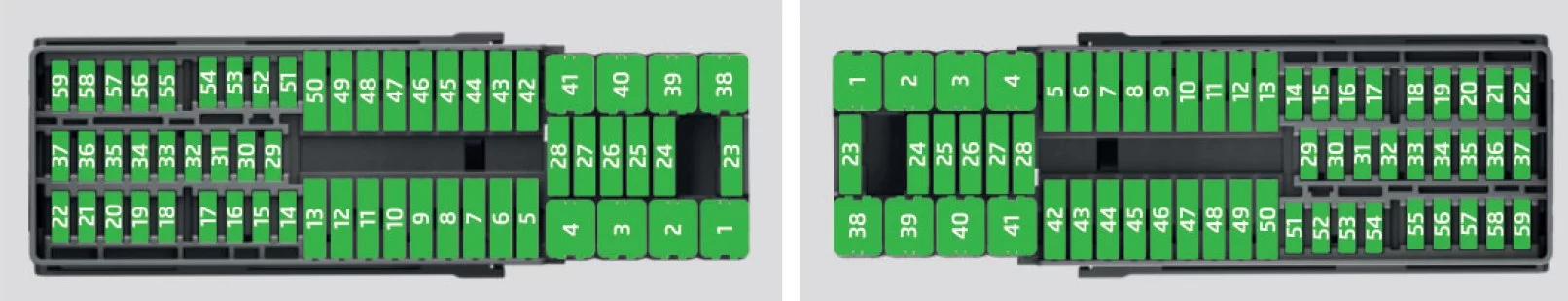

Skrzynka bezpieczników w desce rozdzielczej

Pojazdy z kierownicą po lewej i po prawej stronie.

Skoda Fabia III (2016) - schematy bezpieczników i przekaźników
Numer Opis
1 Lewe światło postojowe;

Światło postojowe;

Wysoko zamontowane światło hamowania.

2 Centralny zamek
3 Przekaźnik zapłonu
4 Światło prawe;

Tylne światło przeciwmgielne;

Oświetlenie tablicy rejestracyjnej.

5 Elektryczne szyby – kierowca
6 Centralna jednostka sterująca;

Oświetlenie wewnętrzne.

7 Klakson
8 Hak holowniczy – światło lewe
9 Dźwignia obsługi pod kierownicą;

Sterownik silnika (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

Dźwignia sterująca automatycznej skrzyni biegów (tylko bez KESSY);

ESC (tylko bez KESSY);

Sterownik rozpoznawania przyczepy (tylko bez KESSY);

Wspomaganie kierownicy (tylko bez KESSY);

Poduszka powietrzna (tylko bez KESSY).

10 Elektrycznie sterowane szyby – tylne lewe
11 System czyszczenia reflektorów
12 Wyświetlacz radia
13 Gniazdo 12 V w bagażniku
14 Dźwignia obsługi pod kierownicą;

Włącznik świateł;

Blokada wyjęcia kluczyka ze stacyjki (automatyczna skrzynia biegów);

Złącze diagnostyczne;

Migacz;

Sterownik SmartGate;

Czujnik deszczu;

Czujnik światła.

15 Klimatyzacja;

Dźwignia zmiany biegów automatycznej skrzyni biegów.

16 Klaster instrumentów
17 System alarmowy;

Klakson.

18 Nie przypisano
19 Nie przypisano
20 Nie przypisano
21 Nie przypisano
22 System wycieraczek przedniej i tylnej szyby
23 Nie przypisano
24 Dmuchawa do klimatyzacji, ogrzewania;

Centrala sterująca klimatyzacją, ogrzewaniem.

25 Nie przypisano
26 Przełącznik ogrzewania przednich siedzeń
27 Wycieraczka tylnej szyby
28 Nie przypisano
29 Poduszka powietrzna
30 Elektryczne szyby;

Włączniki świateł;

Włącznik świateł cofania;

Lusterka zewnętrzne;

Zasilanie środkowego paska narzędzi;

Zasilanie bocznego paska narzędzi;

Lusterko wsteczne.

31 Pompa paliwa;

Sterownik wentylatora chłodnicy;

Tempomat;

Cewka przekaźnika wycieraczek przedniej i tylnej szyby.

32 Złącze diagnostyczne;

Poziomowanie reflektorów;

Klimatyzacja;

Wspomaganie parkowania.

33 Cewka na przekaźniku rozrusznika;

Przełącznik pedału sprzęgła.

34 Podgrzewane dysze spryskiwaczy przedniej szyby
35 Nie przypisano
36 Podgrzewane fotele przednie
37 Radar
38 Nie przypisano
39 Elektryczny system ogrzewania dodatkowego
40 Nie przypisano
41 Ogrzewanie tylnej szyby
42 Elektryczne szyby – pasażer z przodu
43 Zaczep holowniczy – styk w gnieździe
44 Zapalniczka;

Gniazdo zasilania 12 V.

45 Elektrycznie sterowane szyby – tylne prawe
46 Spryskiwacz szyby przedniej i tylnej;

Dźwignia obsługi pod kierownicą.

47 Zaczep holowniczy – styk w gnieździe
48 Hak holowniczy – światło prawe
49 Pompa paliwowa
50 Radio
51 Ogrzewanie lusterka zewnętrznego
52 KESSY
53 Blokada kierownicy KESSY
54 Nie przypisano
55 Podgrzewane fotele przednie
56 Nie przypisano
57 Nie przypisano
58 Nie przypisano
59 Nie przypisano

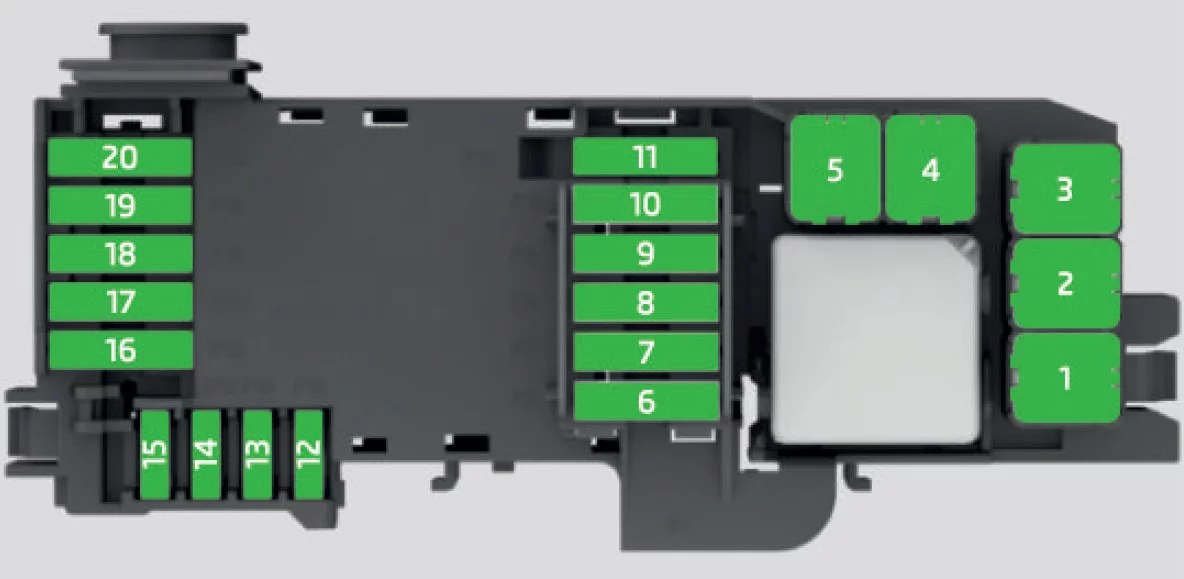

Skrzynka bezpieczników w komorze silnika

Skoda Fabia III (2016) - schematy bezpieczników i przekaźników
Numer Opis
1 Wentylator chłodnicy
2 System świec żarowych
3 ABS lub ESC
4 Elektryczny system ogrzewania dodatkowego
5 Elektryczny system ogrzewania dodatkowego
6 Automatyczna skrzynia biegów
7 Jednostka sterująca silnika
8 Wycieraczki
9 Centralna jednostka sterująca;

Moduł danych akumulatora.

10 ABS lub ESC
11 Nie przypisano
12 Elementy silnika
13 Przełącznik pedału hamulca
14 Elementy silnika;

Cewka przekaźnika pompy paliwa.

15 Jednostka sterująca silnika
16 Rozrusznik
17 Jednostka sterująca silnika
18 Elementy silnika;

Cewki przekaźnika dodatkowej nagrzewnicy elektrycznej;

Wentylator chłodnicy.

19 Sonda lambda
20 Elementy silnika;

Sterownik układu świec żarowych;

Ogrzewanie wentylacji skrzyni korbowej.
