Seat Ibiza V (2022-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza V z lat: 2022, 2023.

Seat Ibiza 5. generacji została wprowadzona na rynek w 2017 roku i stanowi ona odświeżony model Ibiza, który był dostępny w 2015 roku. Oto kilka kluczowych informacji o Seat Ibiza 5. generacji:

  1. Wygląd: Seat Ibiza 5. generacji prezentuje się z nowoczesnym designem i charakterystycznym stylem marki Seat. Wprowadzono nowe linie nadwozia i detale, które nadają samochodowi sportowego i dynamicznego wyglądu.
  2. Platforma: Ibiza 5. generacji korzysta z nowej modułowej platformy MQB A0, co przekłada się na lepsze właściwości jezdne, większą stabilność i wyższy poziom bezpieczeństwa.
  3. Silniki: Model ten oferuje różne opcje silników, w tym benzynowe i diesla, o różnych pojemnościach i mocach. Wraz z aktualizacją platformy zyskano również bardziej zaawansowane i efektywne jednostki napędowe.
  4. Wersje nadwozia: Seat Ibiza 5. generacji jest dostępna w różnych wersjach nadwozia, takich jak 5-drzwiowy hatchback.
  5. Technologia: Ibiza piątej generacji wyposażona jest w nowoczesne technologie i systemy. W zależności od wyposażenia, może oferować zaawansowane systemy multimedialne, łączność Bluetooth, systemy bezpieczeństwa i asystujące kierowcy, a także wiele innych funkcji.
  6. Bezpieczeństwo: W nowej Ibiza znalazły się zaawansowane systemy bezpieczeństwa, które podnoszą poziom ochrony dla kierowcy i pasażerów, m.in. systemy aktywnego hamowania, systemy monitorowania martwego pola i wiele innych.

Seat Ibiza piątej generacji jest pozytywnie oceniana za swoje osiągi, komfort jazdy i nowoczesne technologie. Jest to samochód, który zachowuje popularność wśród klientów, a Seat regularnie aktualizuje go, aby nadal pozostał konkurencyjny na rynku samochodowym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Seat Ibiza IV (2013-2014) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników wewnątrz pojazdu

Seat Ibiza V (2022-2023) - schematy bezpieczników i przekaźników

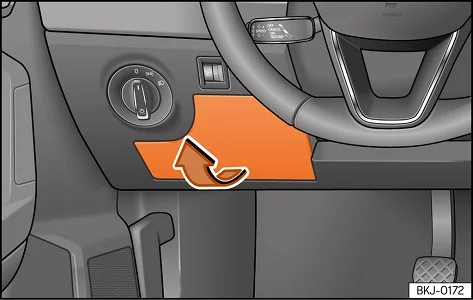

Deska rozdzielcza po stronie kierowcy: pokrywa skrzynki bezpieczników.

Otwieranie i zamykanie skrzynki bezpiecznikowej znajdującej się poniżej tablicy rozdzielczej
  • Otwieranie: zdjąć pokrywę skrzynki bezpiecznikowej we wskazywanym kierunku.
  • Zamykanie: nałożyć pokrywę skrzynki bezpiecznikowej na miejsce.

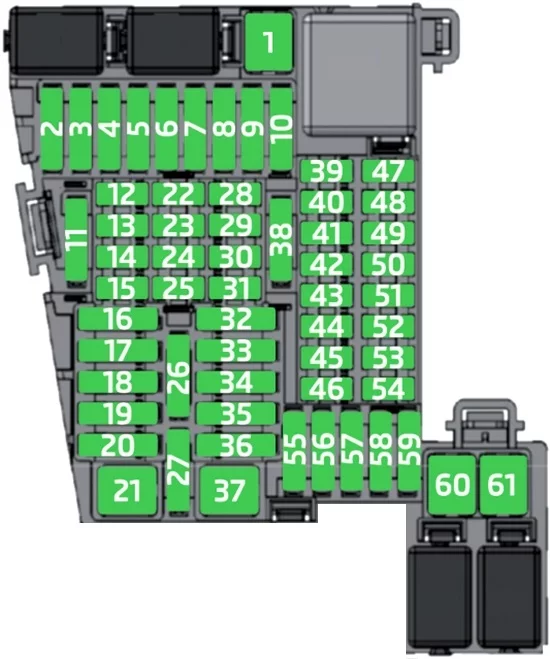

Rozpoznawanie bezpieczników pod deską rozdzielczą po kolorach



Seat Ibiza V (2022-2023) - schematy bezpieczników i przekaźników

Numer Opis / Ampery [A]
1 Zaczep holowniczy 20
3 Wzmacniacz dźwięku 30
4 Zapalniczka / Gniazdo zasilania 12V 20
5 Dach panoramiczny 30
6 Centralny zamek 40
8 Dmuchawa nagrzewnicy / Climatronic 30
10 Zaczep holowniczy 25
11 Wskaźnik poziomu CNG 7,5
13 Przełącznik świateł, kolumna kierownicy LSS i SMLS, port diagnostyczny, czujnik deszczu/światła 7,5
14 Kolumna kierownicy LSS: przełączniki wycieraczek 10
15 Kombi, połączenie alarmowe (+ NZ4) 7,5
16 Zasilanie świateł z prawej strony 40
17 Sterowanie szybą w prawych drzwiach 30
18 Wycieraczki przedniej szyby 30
19 Radio, system multimedialny 25
20 Ogrzewanie tylnej szyby 30
21 Moduł sterujący SCR 30
23 Kamera cofania 7,5
24 Connectivity Box, połączenie z zewnętrznymi źródłami audio (podwójne USB), wyświetlacz MIB 5
25 Układ elektroniczny kolumny kierownicy (MFL) 7,5
26 Bramka 7,5
27 Moduł sterujący aktywnego zawieszenia 7,5
28 Czujnik DWA 7,5
29 Klakson DWA 7,5
31 Moduł sterujący klimatyzacji 9AA/9AB 7,5
Moduł sterujący Climatronic 9AK 15
32 Kolumna kierownicy LSS, bez systemu Kessy 7,5
33 Sterowanie szybą w lewych drzwiach 30
35 Zasilanie świateł z lewej strony 40
36 Sygnał dźwiękowy 20
37 Moduł sterujący podgrzewanych siedzeń 30
38 Zasilanie BCM C63 30
39 BSD, PDC, MRR, PLA 10
40 Przełącznik świateł, wejście diagnostyczne, regulator zasięgu reflektorów, kolumna kierownicy LSS: światła, światła halogenowe, przełącznik, bieg wsteczny, lusterko elektrochromatyczne, RKA bez radia. 7,5
41 Ustawianie niezłożonych lusterek bocznych, 7,5
42 Pedał sprzęgła, przekaźniki zapłonu, cewka przekaźnika CNG, czujnik ciśnienia klimatyzacji 7,5
43 Cewka przekaźnika DWP, silnik wycieraczki tylnej szyby 15
44 Poduszka powietrzna 7,5
45 Lewe światło przednie LED 7,5
46 Prawe światło przednie LED 7,5
48 Blokada kolumny kierownicy, moduł sterujący Kessy 7,5
49 Przekaźnik SCR 7,5
53 Dźwignia zmiany biegów skrzyni automatycznej, ZSS 7,5
58 Pompa spryskiwacza przedniej szyby 7,5
59 Podgrzewane lusterka boczne 10
60 Zaczep holowniczy 30
61 Zaczep holowniczy 30
Zobacz także:  Seat Arona (2022-2023) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w komorze silnika

Seat Ibiza V (2022-2023) - schematy bezpieczników i przekaźników

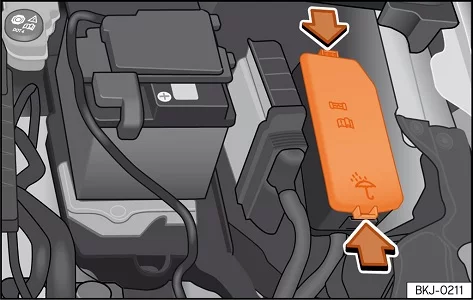

W komorze silnika: pokrywa skrzynki bezpieczników.

Otwieranie skrzynki bezpiecznikowej w komorze silnika
  • Otwarcie pokrywy silnika .
  • Nacisnąć zaczepy blokujące w celu zwolnienia pokrywy skrzynki bezpiecznikowej.
  • Następnie unieść pokrywę.
  • Aby zamocować pokrywę, należy umieścić ją na skrzynce bezpiecznikowej. Wcisnąć zaczepy blokujące w dół aż do słyszalnego kliknięcia.

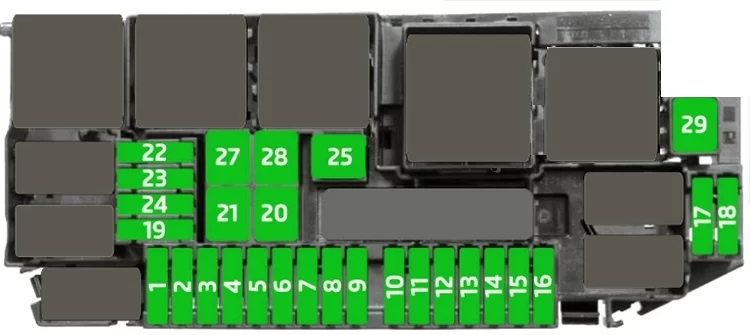

Seat Ibiza V (2022-2023) - schematy bezpieczników i przekaźników

Numer Opis / Ampery [A]
1 Moduł wtrysku silnika MPI 10
Moduł wtrysku silnika TSI 15
Moduł wtrysku silnika wysokoprężnego 30
2 Zawór odmierzający paliwo (TJ4/T6P/TJ7), pompa płynu chłodzącego o niskiej temperaturze (TJ4/T6P/TJ7); zawór regulacji ciśnienia oleju (TJ1), zawór chłodzenia AGR (TJ1), górna i dolna pompa wody (TJ1), cewka przekaźnika SCR, zawór głowicy cylindrów 7,5
3 Sondy lambda 15
4 Przekaźnik pompy silnika benzynowego (MPI), moduł sterujący wskaźnika (TSI i wysokoprężny) 15
5 Wentylator elektryczny (EC), zawór LDR, zawór pochłaniacza par i zawór zmienny, zawór regulacji ciśnienia oleju, zawory odłączania cylindrów, czujnik WIV i regulator ciśnienia CNG 10
6 Świece zapłonowe (MPI i TSI) 20
Przekaźnik świecy żarowej, opornik przewodu ssącego (Diesel) 7,5
7 Pompa próżniowa (TSI, CNG) 15
8 Cewka przekaźnika wtryskiwaczy i EKP (MPI), zawór dozujący (silniki wysokoprężne) 10
9 Czujnik wspomagania 7,5
10 Akumulator Vref: Bramka, BDM i BCM 7,5
12 Odłączana sprężarka 10
14 ESC, element kontrolny cewki przekaźnika 87 i silnika (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y). 7,5
15 Automatyczna skrzynia biegów DQ200 i AQ160 30
17 50 diagnostyka 7,5
18 Silnik rozrusznika BDM 30
20 ESC (pompa) 60
ABS (pompa) 40
21 ESC / ABS (zawory) 25
24 Wentylator elektryczny TH4 bez klimatyzacji dla krajów o umiarkowanym klimacie 30
25 Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie 20
PTC1 40
26 Wentylator elektryczny TJ1/TJ4/TJ7/T6P lub TH4/T5I dla krajów o ciepłym klimacie 50
27 Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie 30
PTC2 40
28 PTC3 40
