W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Altea z lat: 2005.

Seat Altea to kompaktowy minivan produkowany przez hiszpańską markę Seat w latach 2004-2015. Jest to model oparty na platformie grupy Volkswagen, dzielącej podwozie z wieloma innymi popularnymi modelami, takimi jak Volkswagen Golf i Volkswagen Touran.

Oto kilka kluczowych cech Seat Altea:

  1. Wygląd: Seat Altea charakteryzuje się nowoczesnym i oryginalnym wyglądem, który wyróżnia go spośród innych minivanów. Ma charakterystyczny kształt nadwozia z wysokim dachem, dającym dużo przestrzeni wewnątrz.
  2. Przestronność: Jako minivan, Altea oferuje obszerną kabinę pasażerską z wygodnymi siedzeniami, co sprawia, że podróżowanie jest komfortowe dla kierowcy i pasażerów. Dzięki dostępnemu przestworzowi bagażowemu można zmieścić dużo bagażu.
  3. Silniki: Seat Altea była dostępna z różnymi opcjami silników, obejmującymi zarówno jednostki benzynowe, jak i wysokoprężne. Oferowała różne poziomy mocy, aby zaspokoić różnorodne potrzeby klientów.
  4. Technologia: W zależności od wyposażenia, Altea oferuje różne funkcje i technologie, takie jak systemy multimedialne, klimatyzację, systemy bezpieczeństwa i wiele innych udogodnień.
  5. Bezpieczeństwo: Seat Altea wyposażona jest w systemy bezpieczeństwa, takie jak systemy kontroli stabilności i trakcji, systemy wspomagające hamowanie i liczne poduszki powietrzne, aby zapewnić maksymalny poziom bezpieczeństwa dla kierowcy i pasażerów.
  6. Popularność: Seat Altea zdobyła pewną popularność, zwłaszcza wśród rodzin i osób poszukujących praktycznego i funkcjonalnego minivana. Jego atrakcyjny wygląd, przestronne wnętrze i różnorodność silników przyciągały klientów na rynku samochodowym.
Zobacz także:  Seat Leon IV (2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników po lewej stronie deski rozdzielczej

Seat Altea (2005) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Lusterko elektrochromatyczne / przekaźnik 50 5
2 Jednostka sterująca silnika 5
3 Włącznik świateł / Jednostka sterująca reflektorami / Reflektor prawy boczny / Telefon 5
4 Wstępna instalacja telefonu 5
5 Przepływomierz, rurka częstotliwości 10
6 Poduszka powietrzna 5
7 Pusty
8 Pusty
9 Wspomaganie kierownicy 5
10 Diagnoza, przełącznik biegu wstecznego 5
11 Podgrzewana przednia szyba 5
12 środek FSI 10
13 Jednostka sterująca przyczepy 5
14 ESP/TCP, jednostka sterująca ABS/ESP 5
15 Automatyczna skrzynia biegów 5
16 Sterowanie ogrzewaniem / Climatronic / Czujnik ciśnienia / Podgrzewane siedzenia 10
17 Silnik 7,5
18 Pusty
19 Pusty
20 Zasilanie skrzynki bezpieczników silnika 5
21 Dźwignia zmiany biegów 5
22 Pusty
23 Światła stopu 5
24 Diagnoza / przełącznik świateł 10
25 Pompa próżniowa 20
26 Sprzęgło zasilania silnika 10
27 Automatyczna skrzynia biegów 20
28 Przełącznik światła 5
29 Silnik wycieraczki TYLNEJ szyby 15
30 Ogrzewanie 5
31 Jednostka sterująca kablami 15
32 Odrzutowce 5
33 Podgrzewacz 40
34 Pusty
35 Pusty
36 Pusty
37 Pusty
38 Pusty
39 Jednostka sterująca przyczepy (sprzęg) 15
40 Jednostka sterująca przyczepy (kierunkowskazy, hamulce i lewa strona) 20
41 Jednostka sterująca przyczepy (światło przeciwmgłowe, światło cofania i prawa strona) 20
42 Gniazdo elektryczne konsoli 15
Gniazdo elektryczne z tyłu 30
43 Jednostka sterująca paliwem 15
44 Sygnał dźwiękowy i czujnik monitorowania wnętrza 5
45 Pusty
46 Jednostka sterująca kablami 7,5
47 Zapalniczka 25
48 Siedzenia 30
49 Kłódki 10
50 Sterownik centralnego zamka 25
51 szyberdach 20
52 Jednostka sterująca kablami 25
53 Układ spryskiwaczy reflektorów 20
54 Pilot parkowy 5
55 Pusty
56 Silnik nagrzewnicy climatronic 40
57 Jednostka sterująca drzwiami 30
58 Jednostka sterująca drzwiami 30
Zobacz także:  Seat Ibiza IV (2016) - schematy bezpieczników i przekaźników



Umiejscowienie pod kierownicą, na nośniku przekaźnika

Numer Opis
AIR Jednostki sterujące drzwiami (elektryczne szyby / elektryczne lusterka / centralny zamek)

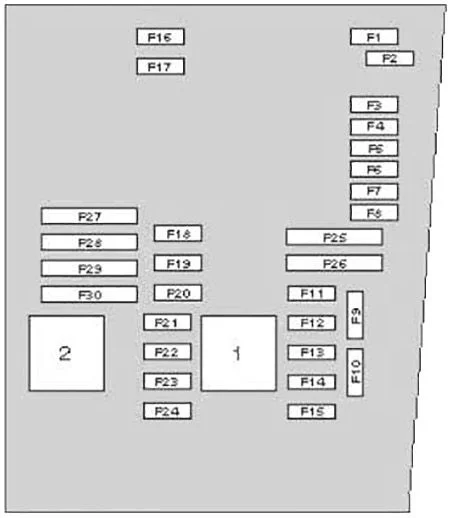

Układ bezpieczników w komorze silnika, lewa strona

Seat Altea (2005) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Pusty 30
2 Kolumna kierownicy 5
3 Jednostka sterująca kablami 5
4 ABS 30
5 Skrzynia biegów AQ 15
6 Kombi 5
7 Pusty
8 Radio 15
9 Telefon 5
10 Przekaźnik główny w FSI / komorze silnika diesla / zasilaniu modułu wtrysku 5
Przekaźnik główny w komorze silnika D2L (2,0 FSI 147 kW) 10
11 Pusty
12 Wejście 5
13 Zasilanie modułu wtrysku benzyny 25
Zasilanie modułu wtrysku oleju napędowego 30
14 Cewka 20
15 Silnik T71/20 FSI 5
Przekaźnik pompy 10
16 Pompa ADS 30
17 Klakson 15
18 Pusty
19 Czysty 30
20 Pusty
21 Sonda lambda 15
22 Pedał hamulca, czujnik prędkości 5
23 Silnik 1.6, przekaźnik główny (przekaźnik nr 100) 5
T 71 diesel EGR 10
2.0 D2L Wysokociśnieniowa pompa paliwowa 15
24 ARF, zmień zawór 10
25 Właściwe oświetlenie 40
26 Oświetlenie lewe 40
27 Silnik 1.6 SLP 40
1.9 TDI Przekaźnik świec żarowych 50
28 KL15 40
29 Elektryczne szyby (przód i tył) 50
Elektryczne szyby (przód) 30
30 KLX 40
Zobacz także:  Seat Ibiza IV (2015) - schematy bezpieczników i przekaźników

Umiejscowienie w komorze silnika: skrzynia boczna

Numer Opis Ampery [A]
B1 Alternator < 140 W 150
Alternator > 140 W 200
C1 Wspomaganie kierownicy 80
D1 PTC (dodatkowe ogrzewanie elektryczne za pomocą powietrza) 100
E1 Wentylator > 500 W 80
Wentylator < 500 50
F1 Zasilanie wielozaciskowe „30”. Wewnętrzna skrzynka bezpieczników 100
G1 Zasilanie bezpiecznika przyczepy w wewnętrznej skrzynce bezpieczników 50
H1 Pusty
