W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza V z lat: 2021.

Seat Ibiza 5. generacji, produkowana od 2017 roku, to najnowsza odsłona popularnego subkompaktowego samochodu marki Seat. Poniżej przedstawiam kilka kluczowych informacji na temat tego modelu:

  1. Wygląd: Seat Ibiza 5. generacji została zaprojektowana w charakterystycznym stylu marki Seat, z nowoczesnym i atrakcyjnym wyglądem. Model ten charakteryzuje się dynamicznymi liniami, wyrazistymi reflektorami oraz agresywną atrapą chłodnicy, która nadaje mu sportowego charakteru.
  2. Platforma: Wersja z 2017 roku została zbudowana na nowej platformie modułowej MQB A0 koncernu Volkswagen, co przyczynia się do poprawy osiągów, komfortu oraz bezpieczeństwa.
  3. Silniki: Seat Ibiza 5. generacji oferuje różne opcje silników, zarówno benzynowych, jak i diesla, które zapewniają różne poziomy mocy i efektywności paliwowej. Wersje wyposażone w silniki benzynowe były szczególnie popularne wśród młodszych kierowców.
  4. Wersje nadwozia: Samochód jest dostępny w różnych wersjach nadwozia, takich jak 3-drzwiowy hatchback i 5-drzwiowy hatchback. Dzięki temu klienci mają możliwość wyboru odpowiedniej konfiguracji, która odpowiada ich preferencjom.
  5. Technologia: Seat Ibiza 5. generacji jest wyposażona w różne nowoczesne technologie i funkcje, takie jak zaawansowane systemy multimedialne z ekranem dotykowym, łączność Bluetooth, systemy bezpieczeństwa, asystenty jazdy i wiele innych udogodnień, które podnoszą komfort i wygodę jazdy.
  6. Bezpieczeństwo: Model ten został wyposażony w zaawansowane systemy bezpieczeństwa, w tym systemy kontroli trakcji i stabilizacji, systemy wspomagające hamowanie, systemy wspomagające jazdę na autostradzie i wiele innych funkcji, które mają na celu zapewnienie maksymalnego poziomu bezpieczeństwa dla kierowcy i pasażerów.

Seat Ibiza 5. generacji cieszy się dużą popularnością na rynku dzięki swojemu atrakcyjnemu wyglądowi, wydajnym silnikom, nowoczesnym technologiom oraz przystępnej cenie. Jest to popularna opcja zarówno wśród młodszych kierowców, szukających dynamicznego auta do miasta, jak i osób poszukujących kompaktowego i funkcjonalnego pojazdu na codzienne potrzeby.

Zobacz także:  Seat Altea (2013-2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Kolor Ampery [A]
Jasnobrązowy 5
Brązowy 7,5
Czerwony 10
Niebieski 15
Żółty 20
Biały lub przezroczysty 25
Zielony 30
Pomarańczowy 40

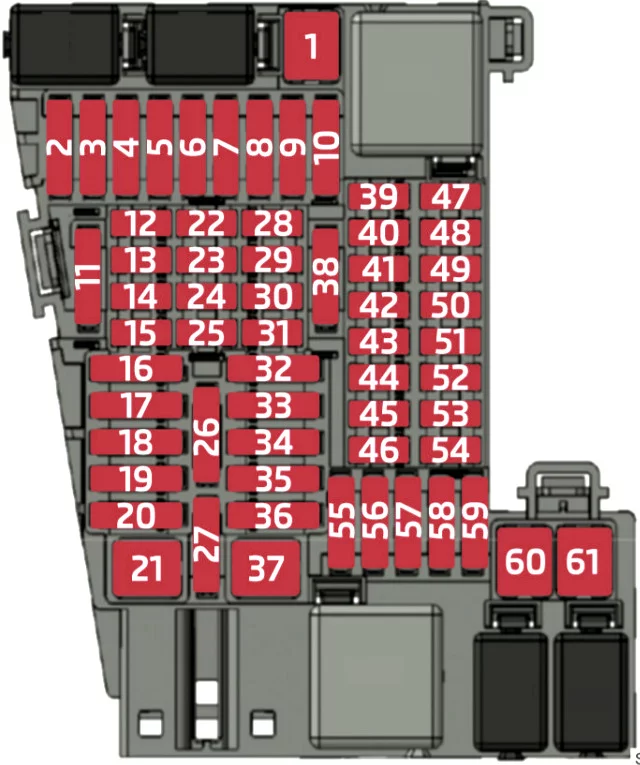

Bezpieczniki po lewej stronie od tablicy rozdzielczej

Bezpiecznik wymienić wyłącznie na bezpiecznik o takim samym amperażu (ten sam kolor i oznakowania) oraz wielkości.

Seat Ibiza V (2021) - schematy bezpieczników i przekaźników



Seat Ibiza V (2021) - schematy bezpieczników i przekaźników

Numer Opis | Ampery [A]
1 Zaczep holowniczy 20
3 Wzmacniacz dźwięku 30
4 Zapalniczka;

Gniazdo zasilania 12V.

20
5 Dach panoramiczny 30
6 Centralny zamek 40
8 Dmuchawa nagrzewnicy;

Climatronic.

30
10 Zaczep holowniczy 25
11 Wskaźnik poziomu CNG 7,5
13 Przełącznik świateł;

Kolumna kierownicy LSS i SMLS;

Port diagnostyczny;

Czujnik deszczu i światła.

7,5
14 Kolumna kierownicy LSS: przełączniki wycieraczek 10
15 Kombi, połączenie alarmowe (+ NZ4) 7,5
16 Zasilanie świateł z prawej strony 40
17 Sterowanie szybą w prawych drzwiach 30
18 Wycieraczki przedniej szyby 30
19 Radio, system multimedialny 25
20 Ogrzewanie tylnej szyby 30
21 Moduł sterujący SCR 30
23 Kamera cofania 7,5
24 Connectivity Box;

Połączenie z zewnętrznymi źródłami audio (podwójne USB);

Wyświetlacz MIB.

5
25 Układ elektroniczny kolumny kierownicy (MFL) 7,5
26 Bramka 7,5
27 Moduł sterujący aktywnego zawieszenia 7,5
28 Czujnik DWA 7,5
29 Klakson DWA 7,5
31 Moduł sterujący klimatyzacji 9AA/9AB 7,5
Moduł sterujący Climatronic 9AK 15
32 Kolumna kierownicy LSS, bez systemu Kessy 7,5
33 Sterowanie szybą w lewych drzwiach 30
35 Zasilanie świateł z lewej strony 40
36 Sygnał dźwiękowy 20
37 Moduł sterujący podgrzewanych siedzeń 30
38 Zasilanie BCM C63 30
39 BSD, PDC, MRR, PLA 10
40 Przełącznik świateł;

Wejście diagnostyczne;

Regulator zasięgu reflektorów;

Kolumna kierownicy LSS:

światła,

światła halogenowe,

przełącznik,

bieg wsteczny,

lusterko elektrochromatyczne,

RKA bez radia.

7,5
41 Ustawianie niezłożonych lusterek bocznych, 7,5
42 Pedał sprzęgła;

Przekaźniki zapłonu;

Cewka przekaźnika CNG;

Czujnik ciśnienia klimatyzacji.

7,5
43 Cewka przekaźnika DWP;

Silnik wycieraczki tylnej szyby.

15
44 Poduszka powietrzna 7,5
45 Lewe światło przednie LED 7,5
46 Prawe światło przednie LED 7,5
48 Blokada kolumny kierownicy;

Moduł sterujący Kessy.

7,5
49 Przekaźnik SCR 7,5
53 Dźwignia zmiany biegów skrzyni automatycznej, ZSS 7,5
58 Pompa spryskiwacza przedniej szyby 7,5
59 Podgrzewane lusterka boczne 10
60 Zaczep holowniczy 30
61 Zaczep holowniczy 30

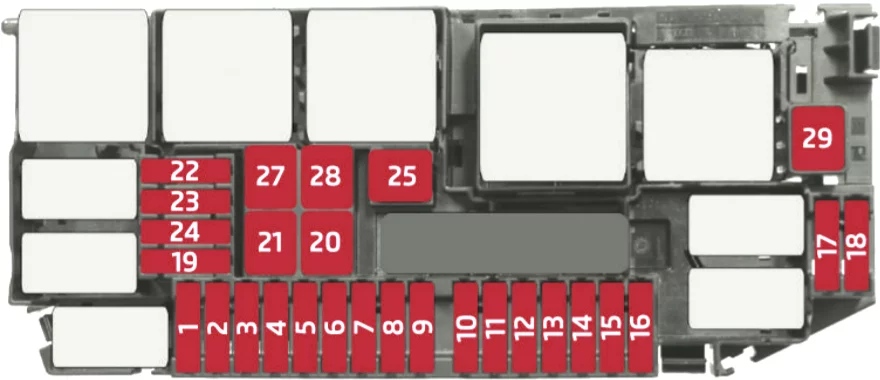

Układ bezpieczników w komorze silnika

Seat Ibiza V (2021) - schematy bezpieczników i przekaźników



Seat Ibiza V (2021) - schematy bezpieczników i przekaźników

Numer Opis | Ampery [A]
1 Moduł wtrysku silnika MPI 10
Moduł wtrysku silnika TSI 15
Moduł wtrysku silnika wysokoprężnego 30
2 Zawór odmierzający paliwo (TJ4/T6P/TJ7);

Pompa płynu chłodzącego o niskiej temperaturze (TJ4/T6P/TJ7);

Zawór regulacji ciśnienia oleju (TJ1);

Zawór chłodzenia AGR (TJ1);

Górna i dolna pompa wody (TJ1);

Cewka przekaźnika SCR;

Zawór głowicy cylindrów.

7,5
3 Sondy lambda 15
4 Przekaźnik pompy silnika benzynowego (MPI);

Moduł sterujący wskaźnika (TSI i wysokoprężny).

15
5 Wentylator elektryczny (EC);

Zawór LDR;

Zawór pochłaniacza par i zawór zmienny;

Zawór regulacji ciśnienia oleju;

Zawory odłączania cylindrów;

Czujnik WIV;

Regulator ciśnienia CNG.

10
6 Świece zapłonowe (MPI i TSI) 20
Przekaźnik świecy żarowej;

Opornik przewodu ssącego (Diesel).

7,5
7 Pompa próżniowa (TSI, CNG) 15
8 Cewka przekaźnika wtryskiwaczy i EKP (MPI);

Zawór dozujący (silniki wysokoprężne).

10
9 Czujnik wspomagania 7,5
10 Akumulator Vref: Bramka, BDM i BCM 7,5
12 Odłączana sprężarka 10
14 ESC;

Element kontrolny cewki przekaźnika 87 i silnika (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y).

7,5
15 Automatyczna skrzynia biegów DQ200 i AQ160 30
17 50 diagnostyka 7,5
18 Silnik rozrusznika BDM 30
20 ESC (pompa) 60
ABS (pompa) 40
21 ESC / ABS (zawory) 25
24 Wentylator elektryczny TH4 bez klimatyzacji dla krajów o umiarkowanym klimacie 30
25 Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie 20
PTC1 40
26 Wentylator elektryczny TJ1/TJ4/TJ7/T6P lub TH4/T5I dla krajów o ciepłym klimacie 50
27 Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie 30
PTC2 40
28 PTC3 40
