Seat Cordoba I (1993-2002) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Cordoba I z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002. Seat Cordoba I to pierwsza generacja kompaktowego samochodu produkowanego przez hiszpańską markę Seat w latach 1993-2003. Oto kilka kluczowych informacji na temat tego modelu: Wygląd: Seat Cordoba I […]

07/25/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Cordoba I z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

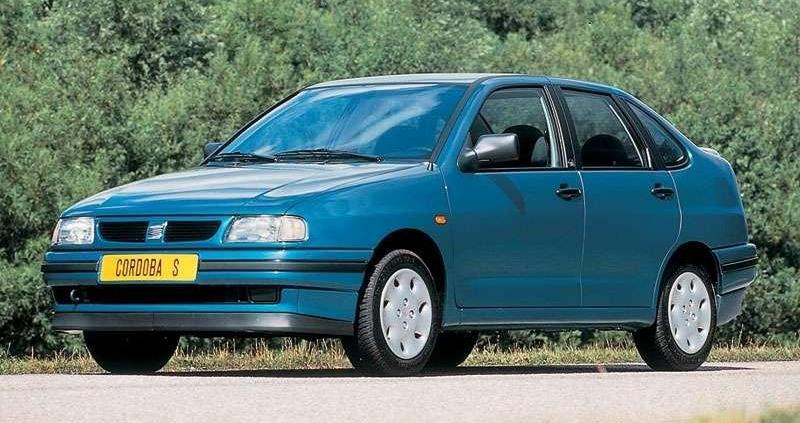

Seat Cordoba I to pierwsza generacja kompaktowego samochodu produkowanego przez hiszpańską markę Seat w latach 1993-2003. Oto kilka kluczowych informacji na temat tego modelu:

  1. Wygląd: Seat Cordoba I charakteryzowała się prostym i funkcjonalnym designem. Był to kompaktowy sedan, który pod względem wyglądu był podobny do innych modeli swojego czasu.
  2. Silniki: Cordoba I oferowała różne opcje silników, w tym benzynowe i diesla, o różnych pojemnościach i mocach. Modele te były wyposażone w niewielkie, ekonomiczne jednostki napędowe, które miały za zadanie zapewnić oszczędność paliwa.
  3. Wersje nadwozia: Cordoba I był dostępny zarówno w wersji 3-drzwiowego hatchbacka, jak i 4-drzwiowego sedana. Oferował przestronne wnętrze i komfortowe siedzenia, które sprawiały, że podróżowanie było wygodne dla kierowcy i pasażerów.
  4. Technologia: W zależności od wersji wyposażenia, Seat Cordoba I była wyposażona w podstawowe technologie, takie jak radio, klimatyzacja i systemy bezpieczeństwa. Jednak ze względu na okres produkcji, nie była wyposażona w tak zaawansowane technologie, jak współczesne modele samochodów.
  5. Popularność: Seat Cordoba I cieszyła się umiarkowaną popularnością, zwłaszcza na rynku hiszpańskim i w krajach europejskich. Był to popularny wybór dla osób, które potrzebowały kompaktowego i ekonomicznego samochodu na codzienne potrzeby.
Zobacz także:  Seat Arona (2021) - schematy bezpieczników i przekaźników

Warto zaznaczyć, że Seat Cordoba I została wycofana z produkcji w 2003 roku, a jej miejsce w ofercie marki Seat zajęły inne modele, takie jak Seat Leon czy Seat Toledo. Zastąpienie Cordoby I następcą oznaczonym jako Cordoba II, który był odświeżoną wersją tego modelu i kontynuował produkcję od 2003 do 2009 roku.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Seat Ibiza II (1993-2002) - schematy bezpieczników i przekaźników

Układ bezpieczników

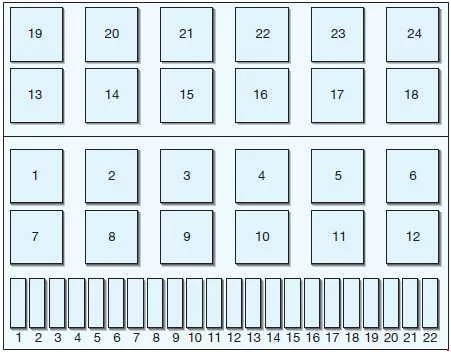

Seat Cordoba I (1993-2002) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Światła mijania prawe i regulator
2 10 Światła mijania prawe i regulator
3 10 Oświetlenie tablicy rejestracyjnej
4 15 Wycieraczka tylnej szyby
5 15 Spryskiwacz i wycieraczka przedniej szyby
6 20 Wentylator świeżego powietrza;

Klimatyzacja.

7 10 Światło pozycyjne prawe i tylne;

Oświetlenie komory silnika.

8 10 Światło boczne i tylne lewe
9 20 Podgrzewane lusterka i tylna szyba
10 15 Przednie i tylne światła przeciwmgielne
11 10 Światła drogowe lewe;

Światła ostrzegawcze.

12 10 Światła drogowe prawe
13 10 Klakson
14 10 Światła cofania;

Podgrzewane siedzenia.

15 10 Wyposażenie silnika
16 15 Panel przyrządów;

Zegar;

Oświetlenie wewnętrzne;

Światła na brzęczyku.

17 10 Wskaźniki
18 20 Pompa paliwa;

Sonda lambda;

Wtryskiwacze.

19 30 Wentylator chłodziwa
20 10 Światła stopu
21 15 Centralny zamek;

Oświetlenie bagażnika;

Radio.

22 10 Zapalniczka
Przekaźnik
1
2 Przekaźnik spryskiwacza i wycierania tylnej szyby
3 Przekaźnik zasilania
4 Przekaźnik styku „X”
5
6 Przekaźnik świateł awaryjnych
7 Przekaźnik wycieraczek reflektorów
8 Przekaźnik czasowy spryskiwacza szyby przedniej/wycieraczki
9 Oświetlenie na przekaźniku brzęczyka ostrzegawczego
10 Przekaźnik świateł przeciwmgielnych lub mostek wtykowy
11 Dwutonowy przekaźnik klaksonu lub mostek wtykowy
12 Przekaźnik pompy paliwa lub świecy żarowej
13*
14* Centralny zamek z pilotem (160) lub przekaźnikiem 2 biegu wentylatora elektrycznego (80)
15* Przekaźnik kolektora dolotowego (1)
16* 2. prędkość wentylatora elektrycznego
15 Elektroniczny przekaźnik skrzynki zaciskowej do sterowania silnikiem Diesla (144), turbodiesel (166)
16
17* Bezpiecznik świecy żarowej silnika wysokoprężnego lub przekaźnik ABS (178)
18* Przekaźnik ABS (178) lub przekaźnik dla modeli z podwójnym światłem (145)/(200)
19* Centralny zamek z pilotem (160)
20* Bezpiecznik elektryczny szyb (53)
21* Przekaźnik silnika (31)/druga prędkość wentylatora elektrycznego (53)
22* Przekaźnik automatycznej skrzyni biegów (150)
23* Przekaźnik świec żarowych Diesel lub bezpiecznik ABS
24* Przekaźnik EDS (79) lub Przekaźnik automatycznej skrzyni biegów (150)
* – te pozycje przekaźników mogą się różnić
