Peugeot 5008 (2014-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 5008 z lat: 2014, 2015, 2016. Peugeot 5008 to samochód typu SUV produkowany przez francuską markę Peugeot od 2009 roku. Jest to średniej wielkości SUV, który oferuje przestronność, wygodę i funkcjonalność dla większych rodzin. Pod względem stylistycznym Peugeot 5008 prezentuje nowoczesny i […]

07/08/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 5008 z lat: 2014, 2015, 2016.

Peugeot 5008 to samochód typu SUV produkowany przez francuską markę Peugeot od 2009 roku. Jest to średniej wielkości SUV, który oferuje przestronność, wygodę i funkcjonalność dla większych rodzin.

Pod względem stylistycznym Peugeot 5008 prezentuje nowoczesny i atrakcyjny wygląd. Posiada charakterystyczną sylwetkę SUV-a, z podniesionym zawieszeniem, dużymi nadkolami i dynamicznymi liniami. Przód samochodu zdobią charakterystyczne reflektory i atrapa chłodnicy, a tylną część wyróżniają harmonijne lampy tylne.

Wnętrze Peugeota 5008 jest przestronne i oferuje miejsce dla siedmiu pasażerów. Dzięki trzeciemu rzędowi siedzeń, samochód zapewnia elastyczność i możliwość dostosowania przestrzeni bagażowej do indywidualnych potrzeb. Kabina jest starannie wykonana, z wygodnymi siedzeniami i wysokiej jakości materiałami wykończeniowymi.

Peugeot 5008 oferuje różne opcje silnikowe, w tym zarówno jednostki benzynowe, jak i wysokoprężne. Silniki mają różne pojemności i moce, co pozwala dostosować samochód do preferencji i potrzeb. Samochód oferuje również dobrą ekonomię paliwa i wydajność.

Pod względem wyposażenia Peugeot 5008 oferuje różne funkcje i systemy, które podnoszą komfort i bezpieczeństwo. Może to obejmować systemy multimedialne z ekranem dotykowym, systemy nawigacji satelitarnej, klimatyzację dwustrefową, asystentów jazdy, systemy bezpieczeństwa, takie jak automatyczne hamowanie awaryjne, ostrzeganie o niezamierzonej zmianie pasa ruchu i wiele innych.

Zobacz także:  Peugeot 108 (2014-2020) - schematy bezpieczników i przekaźników

Peugeot 5008 jest ceniony za swoje właściwości jezdne, wygodę i praktyczność. Samochód oferuje dobrą widoczność z kokpitu, łatwe manewrowanie i płynne prowadzenie. Dzięki swojej pojemności i elastyczności jest odpowiedni dla rodzin, które potrzebują przestronnego i wszechstronnego samochodu.

Peugeot 5008 jest popularnym modelem w segmencie SUV-ów i cieszy się uznaniem klientów. Jego połączenie stylu, funkcjonalności i bezpieczeństwa sprawia, że jest atrakcyjnym wyborem dla rodzin poszukujących samochodu o większej pojemności i wszechstronności.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

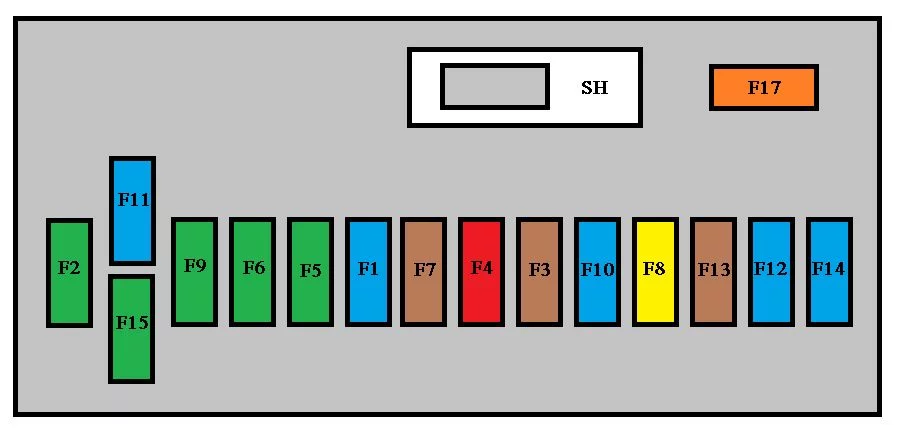

Deska rozdzielcza

Peugeot 5008 (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 Tylna wycieraczka.
F2 Nieużywany.
F3 5 Jednostka sterująca poduszki powietrznej.
F4 10 Lusterko wsteczne elektrochromowane;

Klimatyzacja;

Jednostka przełączająca i zabezpieczająca;

Tylne multimedia.

F5 30 Elektryczne szyby przednie za pomocą jednego przycisku.
F6 30 Tylne szyby sterowane jednym dotknięciem.
F7 5 Przednie i tylne lampki sufitowe;

Lampki do czytania mapy;

Tylne lampki do czytania;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka;

Oświetlenie środkowego podłokietnika;

Sterowanie przekaźnikiem 12 V bagażnika.

F8 20 Sprzęt audio;

Audio/telefon;

Zmieniarka CD;

Ekran wielofunkcyjny;

Wykrywanie niedopompowania opon;

Syrena alarmowa;

Centralka alarmowa;

Centrala telematyczna.

F9 30 Przednie gniazdo 12 V;

Zapalniczka;

Tylne gniazdo 12 V.

F10 15 Elementy sterujące przy kierownicy.
F11 15 Wyłącznik zapłonu niskiego prądu.
F12 15 Obecność przyczepy;

Czujnik deszczu i nasłonecznienia;

Zasilanie bezpieczników F32, F34, F35.

F13 5 Skrzynka bezpieczników silnika;

Sterownik poduszek powietrznych.

F14 15 Tablica przyrządów;

Ekran tablicy przyrządów;

Zasilanie bezpiecznika F33.

F15 30 Blokowanie i zakleszczenie.
F17 40 Podgrzewana tylna szyba;

Zasilanie bezpiecznika F30.

F30 5 Podgrzewane lusterka boczne.
F31 30 Gniazdo rozruchowe 12 V.
F32 5 Elektroniczna dźwignia zmiany biegów.
F33 10 Wyświetlacz przezierny (Head-up);

System Bluetooth;

Klimatyzacja.

F34 5 Wyświetlacz lampki ostrzegawczej pasa bezpieczeństwa.
F35 10 Czujniki parkowania;

Autoryzacja wzmacniacza Hi-Fi.

F36 10 Sterownik skrzynki bezpieczników przyczepy;

Panel sterowania drzwi kierowcy.

F37 20 Wzmacniacz hi-fi.
F38 30 Elektryczny fotel kierowcy.
F39 20 Panoramiczna roleta do szyberdachu.

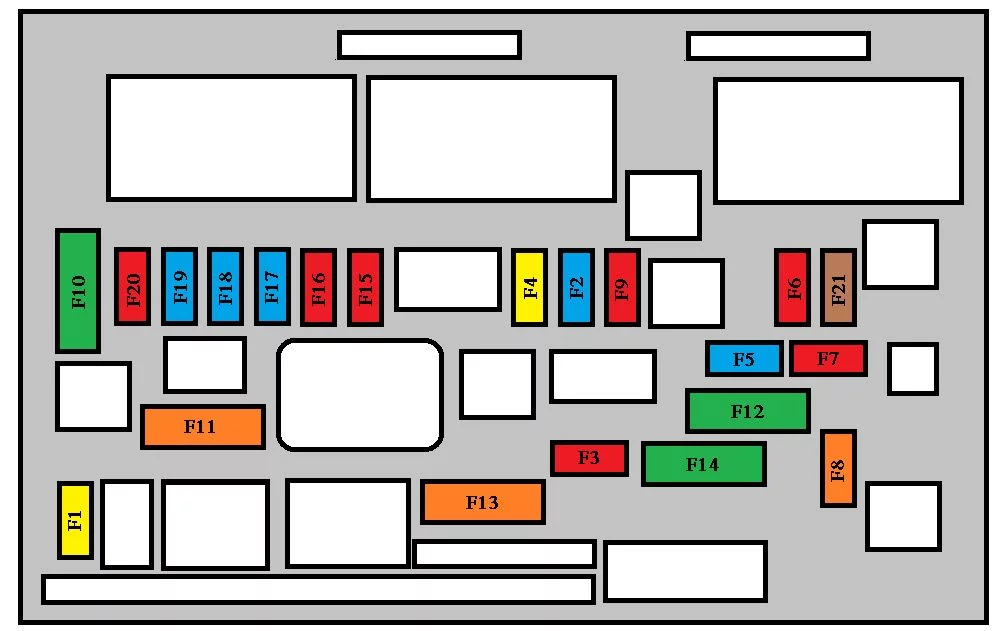

Komora silnika

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora.

Peugeot 5008 (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F2 15 Klakson.
F3 10 Spryskiwacz przód i tył.
F4 10 Światła do jazdy dziennej.
F5 15 Kanister przedmuchowy;

Elektrozawory do regulacji ciśnienia turbosprężarki i wylotu turbiny (1,6 litra THP);

Podgrzewacz oparów oleju (1,6 litra THP);

Podgrzewacz oleju napędowego (1,6 litra HDI).

F6 10 Gniazdo diagnostyczne;

Reflektory kierunkowe;

Pompa filtra cząstek stałych (Diesel);

Alarm odległości;

Sterowanie regulacją lusterek.

F7 10 Sterownik wspomagania kierownicy;

Automatyczna skrzynia biegów;

Silnik regulacji wysokości reflektorów kierunkowych.

F8 20 Sterowanie rozrusznikiem.
F9 10 Przełączniki pedałów sprzęgła i hamulca.
F11 40 Wentylator klimatyzacji.
F12 30 Wycieraczki szyby przedniej wolno/szybko.
F14 30 Pompa powietrza.
F15 10 Reflektor świateł drogowych z prawej strony.
F 16 10 Lewy reflektor świateł drogowych.
F17 15 Reflektor świateł mijania z lewej strony.
F18 15 Reflektor świateł mijania z prawej strony.

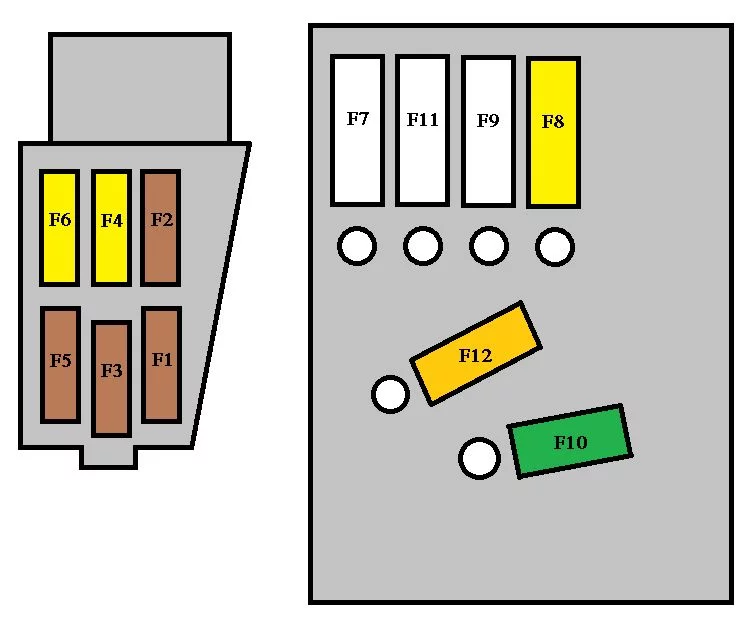

Bezpieczniki na akumulatorze

Peugeot 5008 (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F2 5 Dwufunkcyjny przełącznik hamulca.
F3 5 Ładowarka akumulatora.
F4 25 Elektrozawory ABS/DSC.
F6 15 Elektroniczna/automatyczna skrzynia biegów.
