W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 407 z lat: 2007, 2008, 2009, 2010, 2011.

Peugeot 407 to średniej wielkości samochód osobowy, który był produkowany przez francuską markę Peugeot w latach 2004-2010. Jest to następca modelu 406 i reprezentuje klasę średnich sedanów.

Pod względem stylistycznym Peugeot 407 prezentuje elegancką i nowoczesną sylwetkę. Charakteryzuje się płynnymi liniami, dynamicznymi detalami i proporcjami. Przód samochodu zdobią charakterystyczne reflektory, a tylną część wyróżniają harmonijne lampy tylne. Model ten posiadał pewne cechy charakterystyczne, takie jak chromowana atrapa chłodnicy i wyraźne zarysowanie linii bocznych.

Wnętrze Peugeota 407 oferuje przestronność, wysoką jakość wykonania i komfort. Kabina została starannie zaprojektowana, z ergonomicznym układem i wysokiej jakości materiałami wykończeniowymi. Samochód oferuje wygodne miejsca zarówno dla kierowcy, jak i pasażerów, a pojemność bagażnika jest odpowiednia dla potrzeb podróżnych.

Peugeot 407 był dostępny w różnych wersjach nadwozia, w tym sedan, kombi i coupe. Oferowano różne opcje silnikowe, zarówno benzynowe, jak i wysokoprężne. Silniki miały różne pojemności i moce, a ich osiągi były konkurencyjne w swojej klasie. Wersje silnikowe obejmowały również turbodoładowane jednostki, które zapewniały lepszą wydajność.

Pod względem wyposażenia Peugeot 407 oferował różne funkcje i systemy, takie jak klimatyzacja, system audio, system nawigacji satelitarnej, systemy bezpieczeństwa i asystencji kierowcy. Opcjonalnie dostępne były również luksusowe dodatki, takie jak skórzana tapicerka, podgrzewane fotele, systemy multimedialne i wiele innych.

Zobacz także:  Peugeot 308 (T7) (2009) - schematy bezpieczników i przekaźników

Peugeot 407 oferował komfortową jazdę, dobrą stabilność na drodze i precyzyjne prowadzenie. Samochód był doceniany za swoje właściwości jezdne, szczególnie na dłuższych trasach. Był to elegancki samochód dla osób poszukujących stylowego i komfortowego środka transportu.

Choć produkcja Peugeota 407 została zakończona w 2010 roku, samochód pozostaje popularny wśród miłośników marki Peugeot. Jego styl, komfort i solidność konstrukcji przyczyniły się do jego uznania na rynku samochodów klasy średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

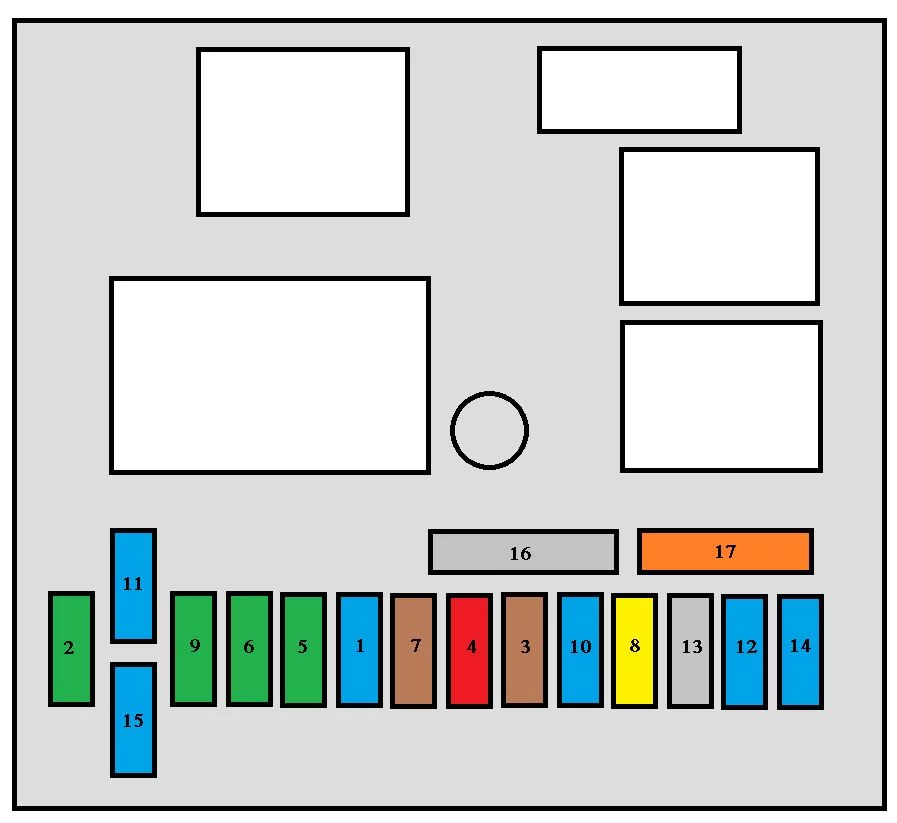

Bezpieczniki konsoli

Peugeot 407 (2007-2011) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Tylna wycieraczka
2 30 Centralny zamek
3 5 Poduszki powietrzne
4 10 Czujnik dwufunkcyjny ESP;

Złącze diagnostyczne;

Szyberdach (sedan);

Czujnik kąta kierownicy.

5 30 Elektrycznie sterowane szyby przednie;

Szyberdach (sedan);

Panoramiczna roleta dachowa (407 SW).

6 30 Tylne szyby elektryczne uruchamiane jednym przyciskiem.
7 5 Oświetlenie schowka;

Boczne kierunkowskazy;

Przednie i tylne oświetlenie sufitowe;

Lampki do czytania mapy;

Lusterko dodatkowe.

8 20 Zmieniarka CD;

Wyświetlacz wielofunkcyjny;

Sprzęt audio;

Sterowanie na kierownicy;

Skrzynka bezpieczników przyczepy;

Jednostka sterująca alarmem;

Nawigacja-telematyka.

9 30 Zapalniczka;

Telematyka;

Tylne gniazdo akcesoriów 12 V

(maks. 100 W).

10 15 Jednostka wykrywania zbyt niskiego ciśnienia w oponie.
11 15 Gniazdo diagnostyczne;

Wyłącznik zapłonu.

12 30 Zestaw głośnomówiący;

Gniazdo przyczepy;

Skrzynka bezpieczników przyczepy;

Dźwiękowe wspomaganie parkowania tyłem;

Fotel pasażera elektryczny;

Czujnik deszczu i jasności;

Alarm.

13 5 Skrzynka bezpieczników silnika;

Sterowanie przekaźnikiem wycieraczek szyby przedniej.

14 15 Moduł pamięci fotela kierowcy lub fotel kierowcy elektryczny;

Tablica przyrządów;

Panel sterowania klimatyzacją;

Sterownik poduszek powietrznych.

15 15 Elektryczna blokada dziecięca;

Blokada tylnych drzwi.

17 40 Ogrzewana tylna szyba
S1 Bocznik PARC



Numer Ampery [A] Opis
G29 5 Telematyka
G30 30 Elektryczny fotel kierowcy bez modułu pamięci.
G31 30 Elektryczny fotel pasażera bez modułu pamięci.
G32 15 Tylne gniazdo akcesoriów 12 V

(maks. 100 W)

G33 Nieużywany
G34 Nieużywany
G35 Nieużywany
G36 30 Moduł pamięci fotela kierowcy
G37 15 Zasilanie 6-biegowej automatycznej skrzyni biegów
G38 30 Podgrzewane siedzenia prawe i lewe
G39 Skrzynka bezpieczników przyczepy

(akcesoria).

G40 30 Zestaw audio Hi-Fi

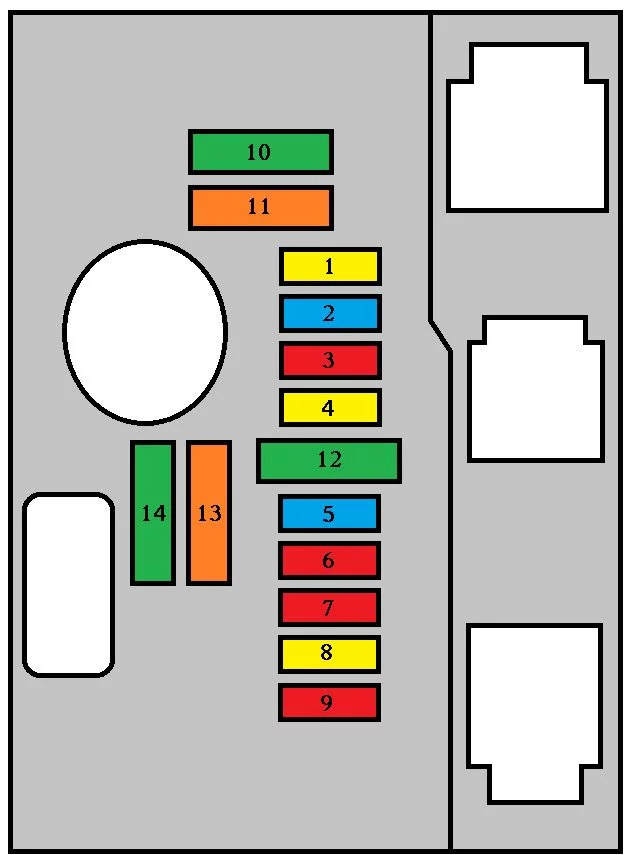

Bezpieczniki komory silnika

Peugeot 407 (2007-2011) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 20 Jednostka sterująca silnika
2 15 Klakson
3 10 Wycieraczka do spryskiwaczy z przodu i z tyłu.
4 20 Spryskiwacz reflektorów
5 15 Siłowniki sterujące pracą silnika

(pompa paliwowa, elektrozawory

opróżniania pochłaniacza).

6 10 Sterownik automatycznej skrzyni biegów
7 10 Jednostka przełączająco-zabezpieczająca;

Czujnik przepływu powietrza dolotowego;

Wyłącznik sprzęgła;

Przełącznik automatycznej skrzyni 6-biegowej;

Wyłączniki STOP;

Lusterko elektrochromatyczne;

Sterowanie roletami zasłaniającymi dach panoramiczny (407 SW).

8 20 Cewka rozrusznika
9 10 Zasilanie elektroniki żarówek ksenonowych;

Wyłącznik STOP;

Elektropompa wspomagania kierownicy;

Sterownik czterobiegowej automatycznej skrzyni biegów;

Przekaźnik blokady automatycznej skrzyni biegów.

10 30 Aktuatory sterujące pracą silnika

(cewka zapłonowa, elektrozawory,

czujniki tlenu).

11 40 Dmuchawa klimatyzacji lub nie używana
12 30 Wycieraczki
13 40 Zasilanie interfejsu wbudowanych systemów (zapłon dodatni).
14 30 Pompa powietrza
