W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Movano B z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

Opel Movano B to samochód dostawczy z serii Movano, produkowany od 2010 roku. W porównaniu z poprzednikiem, pojazd przeszedł znaczące zmiany zarówno pod względem stylistycznym, jak i technicznym.

Pod względem wyglądu zewnętrznego, Opel Movano B cechuje się nowoczesnym i dynamicznym designem. Charakterystyczne są ostre linie nadwozia i wyraźnie zarysowane krawędzie. Pojazd jest dostępny w kilku wersjach długości i wysokości, co pozwala na dopasowanie go do indywidualnych potrzeb klienta.

Wnętrze kabiny kierowcy wyróżnia się ergonomicznym układem przycisków oraz wygodnymi fotelami, które zapewniają komfort podczas długich tras. Na uwagę zasługuje również pojemność ładunkowa, która wynosi od 8 do 22 m³, w zależności od wersji.

Opel Movano B dostępny jest z kilkoma silnikami Diesla o pojemności od 2,3 do 3,0 litrów, o mocy od 100 do 180 KM. Wszystkie jednostki napędowe spełniają normy emisji spalin Euro 5 lub Euro 6. Pojazd wyposażony jest w manualną skrzynię biegów lub automatyczną skrzynię biegów Quickshift.

W standardzie Opel Movano B wyposażony jest w systemy bezpieczeństwa, takie jak ABS, ESP, system kontroli trakcji oraz system monitorowania ciśnienia w oponach. Na życzenie klienta dostępne są dodatkowe funkcje, takie jak kamera cofania, system nawigacji satelitarnej czy klimatyzacja.

Opel Movano B to solidny i niezawodny samochód dostawczy, który z powodzeniem sprawdza się w codziennej eksploatacji. Pojazd oferuje wysoką pojemność ładunkową, doskonałą funkcjonalność oraz nowoczesny design, co przekłada się na zadowolenie klientów.

Zobacz także:  Opel Corsa D (2006-2014) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

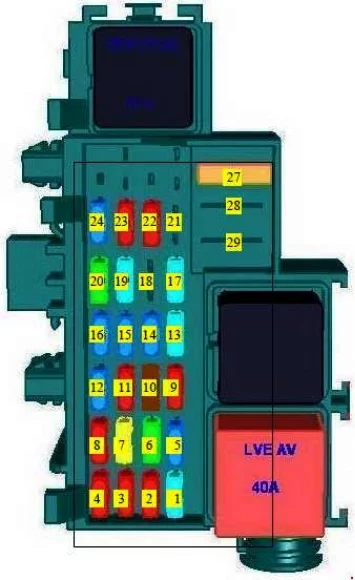

Skrzynka główna

Opel Movano B (2010-2020) - schematy bezpieczników i przekaźników

Opis

1 10 System informacyjno-rozrywkowy;

Ogrzewanie siedzeń (przekaźnik serwisowy 1. Przekaźnik pracy silnika)

2 15 Gniazdo zasilania 1
3 10 Zapalniczka
4 10 Gniazdo zasilania 2
5 5 Panel przyrządów
6 30 Centralny zamek (UCE Habitacle (CPE, SUPCPE), BFR)
7 25 Kierunkowskazy;

Tylne światła przeciwmgielne;

Moduł sterujący nadwozia (UCE Habitacle + Batsecurite).

8 5 Złącze diagnostyczne
9
10 5 ABS;

Elektroniczny program stabilizacji.

11 10 Światła wewnętrzne;

Światła hamowania.

12 5 Moduł sterowania nadwozia
13 15 Światła hamowania
14 5 Moduł sterowania nadwozia;

Elektryczne szyby;

Klimatyzacja.

15 20 Lewa ogrzewana tylna szyba
16 20 Prawe ogrzewane tylne okno
17 15 Spryskiwacz szyby przedniej (elementy sterujące zamontowane przy kierownicy)
18 5 Elektroniczny immobilizer
19 15 Podgrzewane siedzenia (BFRH2, ADPCNC, adaptacja compimentaire)
20
21 10 Światła zakrętowe
22 10 System informacyjno-rozrywkowy;

Ogrzewanie siedzeń;

Ekran wyświetlacza pojazdu;

Połączenia audio;

Alarm.

23 pięć Połączenie bez użycia rąk
24 10 Tachograf
25 – (lokalizacja diody)
26 – (lokalizacja diody)
27 40 Wentylator klimatyzacji
28 10 Dodatkowe adaptacje (BFRH2, przekaźnik ACC deeste, przekaźnik służebności 1)
29 40 Elektryczne szyby;

Moduł sterujący nadwozia.

Dodatkowe skrzynki

Znajdują się one po prawej stronie (kierownica z lewej i prawej strony) pod deską rozdzielczą i są przymocowane do prawego kołnierza belki deski rozdzielczej.

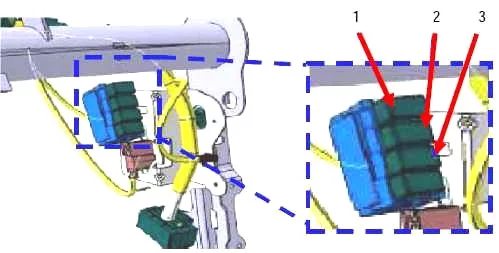

Skrzynka 1

Opel Movano B (2010-2020) - schematy bezpieczników i przekaźników

Opis

  1. 20А – 12 V zasilacz rozdzielczy prądu zrzutowego
  2. 20А – Informacja o pracy silnika
  3. 20А – Podgrzewane siedzenie

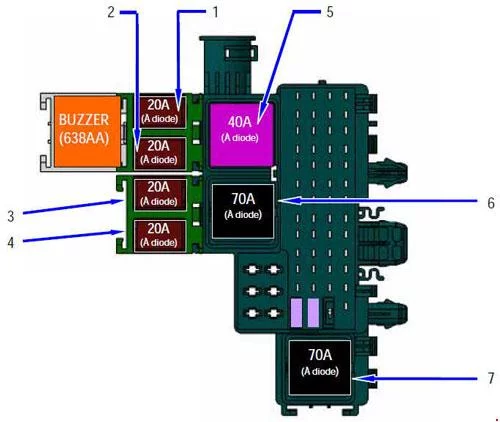

Skrzynka 2

Opel Movano B (2010-2020) - schematy bezpieczników i przekaźników

Opis

  1. 20А Drzwi przesuwne
  2. 20А Pokrywa bagażnika
  3. 20А Podgrzewany fotel autobusowy
  4. 20А Autobus ESP
  5. 40А Informacje o klimatyzacji
  6. 70А BCM + zasilanie bateryjne
  7. 70А + podajnik akcesoriów do zrzucania ładunku

Komora silnika

Opel Movano B (2010-2020) - schematy bezpieczników i przekaźników

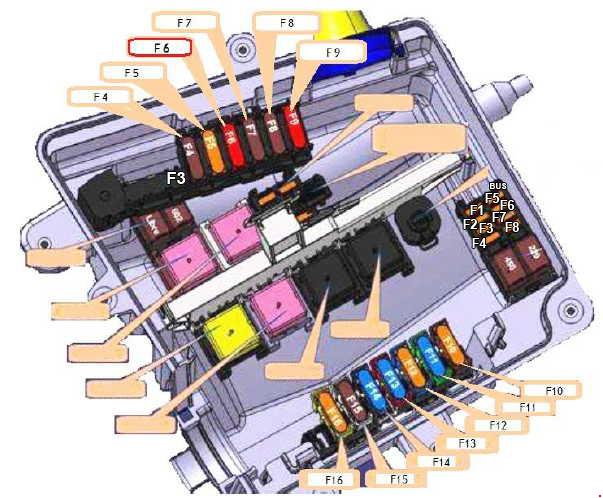

Typ 1

Opel Movano B (2010-2020) - schematy bezpieczników i przekaźników

Opis

F1
F2
F3 50 BUS X62
F4 40 ABS ECU
F5 50 Dodatkowy przekaźnik ogrzewania 1
F6 50 Specjalna konwersja nadwozia, X62 BUS
F7 70 Dodatkowy przekaźnik ogrzewania 2
F8 70 Tylne światła;

Skrzynka bezpieczników w przedziale pasażerskim;

Rezystancja nagrzewnicy diesla.

F9 70 Przekaźnik przedziału pasażerskiego i skrzynka bezpieczników
F10 50 Przekaźnik wentylatora silnika 3;

Przekaźniki wentylatora silnika (ocena zależna od specyfikacji pojazdu).

40
F11 40 Prędkość wentylatora silnika Przekaźnik 1;

Prędkość wentylatora silnika Przekaźnik 2 (wartość znamionowa zależna od specyfikacji pojazdu).

50
60
F12 40 Urucham silnik
F13 60 Jednostka interfejsu grzewczego
F14 60 Jednostka interfejsu grzewczego
F15 70 Zespół przekaźnika świec żarowych do silników wysokoprężnych
F 16 40 Przekaźnik zespołu elektropompy skrzyni biegów
50 Skrzynka bezpieczników 2
PŁYTKA BEZPIECZNIKÓW BUS (260BA)
F1 5 Zasilanie przekaźnika sterowania oświetleniem (GRUAU) Oświetlenie przednie i tylne
F2 5 Zasilanie przekaźnika sterowania oświetleniem (GRUAU) Oświetlenie indywidualne (X81)
F3 50 Zasilanie przekaźnika 1155 (70A + przekaźnik pomocniczy zrzutu obciążenia)
F4 25 Zasilanie przekaźnika 1155 (70A + przekaźnik akumulatora BCM)
F5 10 Zasilanie wyświetlacza multimedialnego z zestawów GRUAU
F6 5 Zasilanie elektronicznej centralki progu
F7
F8

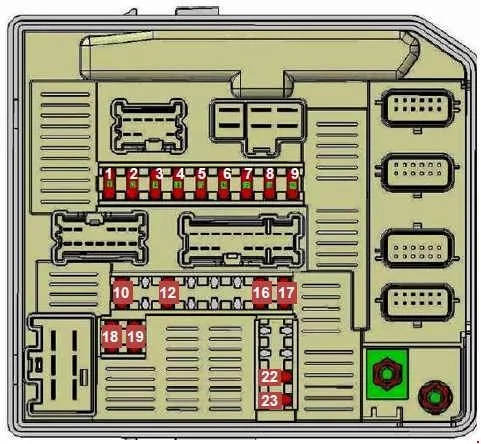

Typ 2

Opel Movano B (2010-2020) - schematy bezpieczników i przekaźników

Opis

F1 7,5А Światło po prawej stronie
F2 7,5А Lewe światło boczne
F3 10, Prawe światła mijania
F4 10, Lewe światła mijania
F5 20А Lampy przeciwmgielne
F6 10, Lewe światło drogowe;
F7 10А Prawe światło drogowe
F8 25 (zasilanie ABS)
F9 30А Wycieraczka szyby przedniej
F10 10А Poduszka powietrzna PIS (główne zasilanie zapłonu)
F11
F12 20А Zasilanie ECU skrzyni biegów (napęd na przednie koła)
F13
F14
F15
F 16 5А Skrzynia biegów PIS (pierwotne zasilanie zapłonu)
F17 7,5А Przedział pasażerski PIS (główne zasilanie zapłonu)
F18 5А Przekaźnik ECU wtrysku/grzałki oleju napędowego
F19 10А Tylne światła do jazdy PIS (główne zasilanie zapłonu)
F20
F21
F22 10А Klimatyzacja (sprężarka) I
F23 5А Odszranianie (sterowanie przekaźnikiem)
