Opel Corsa E (2018-2019) – schematy bezpieczników i przekaźników

Rocznik 2018-2019
Zaktualizowano 10.05.2023
Opel Corsa E (2018-2019) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Corsa E z lat: 2018, 2019.

Opel Corsa E to piąta generacja popularnego miejskiego samochodu niemieckiego producenta Opel. Rocznik 2018-2019 przyniósł kilka istotnych zmian w modelu, które uczyniły go jeszcze bardziej atrakcyjnym dla potencjalnych nabywców.

Z zewnątrz auto prezentuje się bardzo dynamicznie, dzięki kanciastym kształtom i ostro zarysowanym linom. Charakterystyczny przedni grill w połączeniu z ostrymi reflektorami LED tworzą nowoczesny i agresywny wygląd. W środku znalazło się więcej przestrzeni dla pasażerów i bagażu, a także zastosowano nowoczesne technologie, takie jak 7-calowy ekran dotykowy, system audio Bose i pełne połączenie z internetem.

W gamie silników pojawił się całkowicie nowy 1.5-litrowy silnik benzynowy o mocy 130 KM, który zastąpił poprzednią jednostkę o pojemności 1.4 litra. W ofercie są również dwie wersje diesla – 1.3 CDTI o mocy 75 lub 95 KM. Samochód oferuje bardzo dobrą dynamikę i osiągi, a także niskie zużycie paliwa i emisję CO2.

Inżynierowie Opel zadbali również o bezpieczeństwo kierowcy i pasażerów. Corsa E wyposażona jest w wiele systemów bezpieczeństwa, takich jak system ostrzegania o kolizji z hamowaniem awaryjnym, system utrzymywania pasa ruchu, czujniki parkowania z przodu i z tyłu, oraz kamerę cofania. Auto otrzymało także najwyższe oceny w testach bezpieczeństwa Euro NCAP.

Wariant opcjonalny to Corsa GSi, który wyposażony jest w sportowe fotele, sportowe zawieszenie, a także wzmocnione hamulce i większe koła. Silnik w tym modelu ma moc 150 KM i przyspiesza do 100 km/h w 8,9 sekundy.

Opel Corsa E, rocznik 2018-2019, to bardzo udany model, który oferuje nowoczesny wygląd, wysokiej jakości wnętrze, dobre osiągi i niskie zużycie paliwa. Dodatkowo, opcjonalny wariant GSi pozwala na jeszcze bardziej sportowe wrażenia z jazdy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Za zapalniczkę (gniazda zasilania) odpowiada bezpieczniki 25 (gniazdo pomocnicze) i 38 (zapalniczka) w skrzynce bezpieczników tablicy rozdzielczej.

Komora silnika

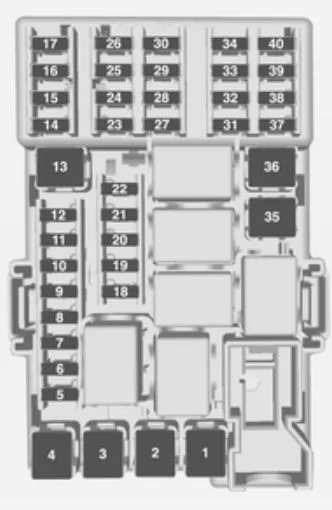

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Zdejmij pokrywę i złóż ją do góry, aż się zatrzyma. Zdejmij pokrywę pionowo do góry.

Opel Corsa E (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 2018: Moduł interfejsu przyczepy, tylny system nośny;
2019: Nie używany.
2 –
3 Czujnik baterii
4 Pompa paliwa modułu sterującego podwozia
5 ABS
6 2018: Lewe światła mijania i światła do jazdy dziennej, przesłona ksenonowych świateł drogowych po lewej i prawej stronie;

2019: Światło mijania i światła do jazdy dziennej lewe, światła drogowe ksenonowe.
7 –
8 2018: Moduł sterujący skrzyni biegów MTA, moduł sterujący LPG;
2019: Moduł sterujący LPG.
9 Wykrywanie napięcia modułu sterującego nadwozia
10 Poziomowanie reflektorów
11 Tylna wycieraczka
12 Odmgławianie tylnej szyby
13 Światła mijania i światła do jazdy dziennej prawe
14 Podgrzewane lusterko zewnętrzne
15 –
16 Zestaw wspomagania hamulców
17 2018: Zapłon, zasilanie korby;
2019: Sygnał zapłonu , pompa wodna.
18 Moduł sterujący silnika
19 Pompa paliwowa
20 –
21 Elektrozawory silnika;

Czujniki silnika.
22 –
23 2018: Układ wtryskowy;
2019: Cewki zapłonowe, wtryskiwacze.
24 System spryskiwaczy
25 –
26 Czujniki silnika
27 2018: Zawór odcinający nagrzewnicę;
2019: Zarządzanie silnikiem.
28 Moduł sterujący silnika
29 Moduł sterujący silnika
30 Moduł sterujący silnika
31 Światła drogowe lewe;

Światła mijania ksenonowe lewe.
32 Światła drogowe z prawej;

Światła mijania ksenonowe z prawej strony.
33 Moduł sterujący silnika
34 Klakson
35 Sprzęgło sprężarki klimatyzacji
36 Przednie światła przeciwmgielne

Opel Corsa E (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa ABS
2 Przednia wycieraczka
3 Dmuchacz
4 2018: Tablica przyrządów;
2019: Ogrzewanie foteli.
5 Wentylator chłodzący
6 2018: Nagrzewnica na olej napędowy;
2019: Nieużywana.
7 Skrzynia biegów
8 Wentylator chłodzący
9 Wentylator chłodzący
10 Wentylator chłodzący
11 Rozrusznik

Panel przyrządów

Pojazdy z kierownicą po lewej stronie: Skrzynka bezpieczników znajduje się za włącznikiem świateł w tablicy rozdzielczej.

Przytrzymaj uchwyt, a następnie pociągnij i złóż włącznik światła.

Pojazdy z kierownicą po prawej stronie: znajduje się za pokrywą w schowku na rękawiczki

Otwórz schowek, a następnie otwórz pokrywę i złóż ją.

Opel Corsa E (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 –
3 Okna elektryczne
4 Transformator napięcia
5 Moduł sterowania nadwozia 1
6 Moduł sterujący nadwozia 2
7 Moduł sterowania nadwozia 3
8 Moduł sterowania nadwozia 4
9 Moduł sterowania nadwozia 5
10 Moduł sterowania nadwozia 6
11 Moduł sterowania nadwozia 7
12 Moduł sterowania nadwozia 8
13 –
14 Pokrywa bagażnika
15 System poduszek powietrznych
16 Połączenie łącza danych
17 Zapłon
18 System klimatyzacji
19 2018: Szyberdach;
2019: Nieużywany.
20 Asystent parkowania;

Czujnik deszczu;

Kamera przednia.
21 Przełącznik hamulca
22 System nagłośnieniowy
23 Wyświetlacz
24 –
25 Gniazdo pomocnicze
26 Panel przyrządów
27 –
28 –
29 –
30 –
31 Klakson
32 –
33 Podgrzewana kierownica
34 –
35 Zestaw do naprawy opon
36 –
37 Tylna wycieraczka
38 Zapalniczka
39 Elektrycznie sterowane szyby;

Szyberdach;

Wyświetlacz automatycznej skrzyni biegów.
40 –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
