Opel Corsa C (2000-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Corsa C z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006. Opel Corsa C to trzecia generacja subkompaktowego samochodu produkowana przez niemiecką markę Opel w latach 2000-2006. Corsa C zastąpiła model Corsa B i była dostępna w trzech wersjach nadwozia: 3-drzwiowy hatchback, […]

05/10/2023
Czas czytania: 4 minut
Opel Corsa C (2000-2006) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Corsa C z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Opel Corsa C to trzecia generacja subkompaktowego samochodu produkowana przez niemiecką markę Opel w latach 2000-2006. Corsa C zastąpiła model Corsa B i była dostępna w trzech wersjach nadwozia: 3-drzwiowy hatchback, 5-drzwiowy hatchback oraz 4-drzwiowy sedan.

W stosunku do poprzedniej generacji, Corsa C była dłuższa, szersza i wyższa, co przyczyniło się do zwiększenia przestrzeni w kabinie pasażerskiej i bagażniku. Wnętrze samochodu zaprojektowano z myślą o ergonomii i funkcjonalności, a kokpit został ułożony w taki sposób, aby kierowca miał łatwy dostęp do wszystkich elementów.

Pod maską Corsy C znajdowały się różne jednostki napędowe, w tym benzynowe silniki o pojemności od 1.0 do 1.8 litra oraz turbodiesle o pojemności 1.7 litra. Najmocniejsza wersja z silnikiem 1.8 litra rozwijała moc 125 KM i osiągała prędkość maksymalną wynoszącą 205 km/h.

Corsa C oferowała również wiele opcji wyposażenia, w tym klimatyzację, podgrzewane fotele, system audio CD, tempomat, elektryczne sterowanie szyb i lusterkami oraz system kontroli trakcji. Wersja opcjonalna wyposażona w automatyczną skrzynię biegów (Easytronic) była innowacyjna dla segmentu subkompaktów.

Corsa C zdobyła wiele nagród i wyróżnień, w tym tytuł „Car of the Year” w 2001 roku. Samochód był popularny w Europie i sprzedawał się dobrze w różnych krajach, w tym w Polsce. Jednak po 6 latach produkcji zastąpił go model Corsa D. Corsa C wciąż cieszy się jednak popularnością wśród fanów marki Opel oraz miłośników motoryzacji, którzy doceniają niezawodność, niskie koszty eksploatacji i atrakcyjny wygląd tego samochodu.

Zobacz także:  Opel KARL (2015-2016) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

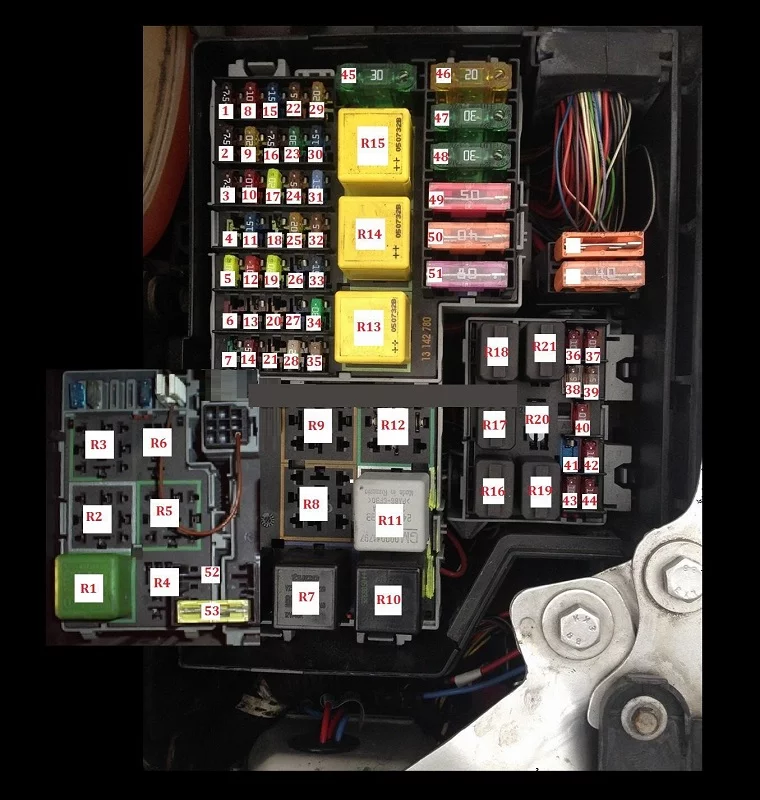

Skrzynka bezpieczników w komorze silnika

Opel Corsa C (2000-2006) - schematy bezpieczników i przekaźników

R1 Przekaźnik silnika dmuchawy chłodziwa silnika
R2 Przekaźnik silnika dmuchawy chłodziwa silnika
R3 Przekaźnik silnika dmuchawy chłodziwa silnika
R4 Przekaźnik sprzęgła sprężarki AC
R5 Przekaźnik silnika dmuchawy chłodziwa silnika
R6
R7 Przekaźnik sterowania silnikiem (EC)
R8 Konwerter sygnału czujnika prędkości koła lewy bez ABS (z wyjątkiem sekwencyjnej mechanicznej skrzyni biegów)
R9 Konwerter sygnału czujnika prędkości koła prawy – bez ABS (z sekwencyjną mechaniczną skrzynią biegów)
R10 Przekaźnik pompy paliwa-benzyna
R11 Podgrzewany przekaźnik tylnej szyby
R12 Przekaźnik pompy spryskiwaczy reflektorów
R13 Przekaźnik obwodów pomocniczych zapłonu
R14 Przekaźnik silnika rozrusznika
R15 Przekaźnik głównych obwodów zapłonu
R16 Przekaźnik tylnego światła przeciwmgielnego
R17 Przekaźnik świateł przeciwmgielnych
R18 Przekaźnik świateł bocznych/tylnych prawy
R19 Przekaźnik świateł drogowych
R20 Przekaźnik świateł pozycyjnych/tylnych lewy
R21 Przekaźnik świateł mijania
F1 (7,5A) Wielofunkcyjny moduł sterujący
F2 (7,5A) Zarządzanie silnikiem
F3 (7,5A) Cyfrowy wyświetlacz wielofunkcyjny;

Światła awaryjne;

Klakson;

Immobilizer;

Tablica przyrządów.

F4 (5A) Lampa tablicy rejestracyjnej
F5 (20A) Elektryczne szyby
F6 (10A) Automatyczna skrzynia biegów (AT)
F7 (30A) Spryskiwacze reflektorów
F8 (10A) Rozrusznik
F9 (20A) Nagrzewnica pomocnicza, zarządzanie silnikiem, przekaźnik pompy paliwa
F10 (10A) Klakson
F11 (15A) Wielofunkcyjny moduł sterujący
F12 (20A) System audio;

Cyfrowy wyświetlacz wielofunkcyjny.

F13 (10A) System alarmowy
F14 (7,5A) Elektryczne lusterka boczne
F15 (10A) Spryskiwacze szyby przedniej
F 16 (5A) Lampy wewnętrzne
F17 (20A) Wielofunkcyjny moduł sterujący
F18 (20A) Szyberdach
F19 (5A) System alarmowy
F20 (20A) Elektryczne szyby
F21
F22 (5A) Wielofunkcyjny moduł sterujący
F23 (20A) Wycieraczki przedniej szyby
F24 (5A) Immobilizer;

Tablica przyrządów;

Lampy wewnętrzne;

Wspomaganie kierownicy;

Cyfrowy wyświetlacz wielofunkcyjny;

F25 (10A) Lampy stopu
F26 (10A) Zapalniczka – benzyna
F27 (15A) Podgrzewane siedzenia
F28 (15A) Podgrzewane siedzenia
F29 (20A) Spryskiwacze szyby przedniej
F30 (15A) Zarządzanie silnikiem-benzyna
F31 (15A) Klimatyzacja (AC)
F32 (5A) Układ przeciwblokujący (ABS);

Podgrzewana tylna szyba.

F33
F34 (30A) Podgrzewacz paliwa (Diesel)
F35 (5A) System audio;

Elektryczne szyby;

Szyberdach.

F36 (10A) Lewy reflektor-światło mijania
F37 (10A) Reflektor prawy -światło mijania
F38 (5A) Lampy boczne/tylne lewe
F39 (5A) Lampy boczne/tylne prawe
F40
F41 (15A) Lampy przeciwmgielne
F42 (10A) Tylne światła przeciwmgielne
F43 (10A) Lewy reflektor-światło drogowe
F44 (10A) Reflektor prawy-światło drogowe
F45 (30A) Klimatyzacja (AC)
F46 (20A) Zarządzanie silnikiem
F47 (30A) Podgrzewana tylna szyba
F48 (30A) Rozrusznik
F49 (50A) Wspomaganie kierownicy
F50 (40A) Układ przeciwblokujący (ABS)
F51 (60A) Sekwencyjna mechaniczna skrzynia biegów-benzyna
F52 (30A) Silnik benzynowy dmuchawy chłodziwa silnika z AC
F53 (30A) Silnik benzynowy dmuchawy skraplacza AC

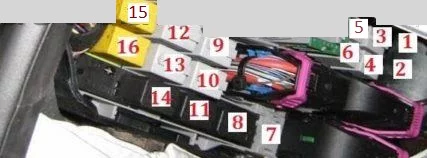

Skrzynka przekaźników

Opel Corsa C (2000-2006) - schematy bezpieczników i przekaźników

1
2
3 Przekaźnik centralnego zamka – ryglowanie (drzwi kierowcy)
4 Przekaźnik centralnego zamka-zatrzask
5 Przekaźnik odblokowujący centralny zamek
6 Centralny zamek blokujący przekaźnik
7 Przekaźnik klaksonu systemu alarmowego
8 Przekaźnik lamp tablicy rejestracyjnej
9 Przekaźnik pompy spryskiwacza tylnej szyby
10 Przekaźnik silnika wycieraczek szyby przedniej-szybki
11 Przekaźnik klaksonowy
12 Przekaźnik pompy spryskiwacza szyby przedniej
13 Przekaźnik silnika wycieraczek szyby przedniej – powolny/przerywany
14 Przekaźnik silnika wycieraczki tylnej szyby
15 Przekaźnik kierunkowskazu – lewy
16 Przekaźnik kierunkowskazu – prawy
