Opel Corsa B (1993-2000) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Corsa B z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Opel Corsa B to model samochodu miejskiego, który był produkowany w latach 1993-2000. Zastąpił on poprzedni model Corsa A i został zastąpiony przez Corsę C. W przeciwieństwie do swojego poprzednika, Corsa B była dostępna w trzech różnych wersjach nadwozia: hatchback, sedan oraz kombi. Samochód charakteryzował się przyjaznym użytkownikom wnętrzem oraz oszczędnym silnikiem, który miał dobrą kulturę pracy.

Wśród silników benzynowych dostępne były jednostki o pojemności od 1.0 do 1.6 litra, natomiast wśród jednostek wysokoprężnych była jedynie jedna o pojemności 1.5 litra. Do dyspozycji były także wersje z napędem na przednie koła lub na wszystkie koła, a także z manualną lub automatyczną skrzynią biegów.

Corsa B odniosła sukces na rynku europejskim, a także została doceniona za swoje osiągi i bezpieczeństwo. W samochodzie zastosowano szereg nowoczesnych rozwiązań, takich jak np. hamulce tarczowe z przodu oraz ABS, co zwiększyło bezpieczeństwo jazdy. Oprócz tego Corsa B była bardzo ekonomiczna w użytkowaniu, co cieszyło się dużym uznaniem klientów.

Współcześnie Corsa B to już samochód klasyczny, który zyskał grono fanów wśród miłośników motoryzacji. Cenione są przede wszystkim jego trwałość oraz oszczędność paliwa. Corsa B jest także często wykorzystywana do modyfikacji tuningowych, które pozwalają jeszcze bardziej zwiększyć jej osiągi.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Skrzynka główna

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.

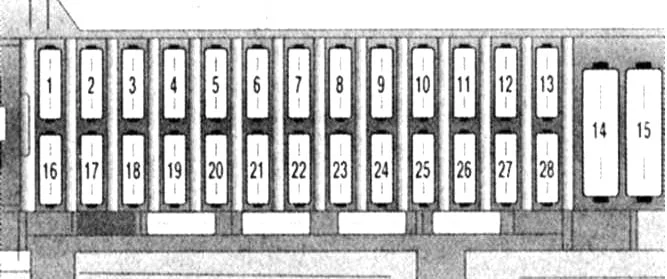

Opel Corsa B (1993-2000) - schematy bezpieczników i przekaźników

Opel Corsa B (1993-2000) - schematy bezpieczników i przekaźników

Opis

1
20A Alarm awaryjny, syrena przeciwkradzieżowa, oświetlenie wnętrza i bagażnika
2
10A Automatyczna skrzynia biegów
3
30A Podgrzewana tylna szyba, zabezpieczenie przed kradzieżą
4
10A Światła do jazdy dziennej
5
10A Automatyczna skrzynia biegów
6
10A Światła cofania i tylne światła przeciwmgielne
7
Klimatyzator 30A
8
20A Lewe światło postojowe, lewe tylne światło postojowe
9
Przesuwny panel dachowy 20A
10
10A Lewy reflektor świateł drogowych
11
30A Spryskiwacz soczewki reflektora
12
10A Lewy reflektor świateł mijania, poziomowanie reflektorów
13
20A Pojedynczy zamek
14
40A Podgrzewana tylna szyba
15
30A Wentylator nagrzewnicy i K/V
16
30A Wycieraczka szyby przedniej
17
10A Odbiornik radiowy, wyświetlacz informacyjny, urządzenia sygnalizacyjne, K/V, oświetlenie schowka, elektryczne szyby, napęd lusterek zewnętrznych, wspomaganie kierownicy
18
20A Pojedynczy zamek, światła cofania, prędkościomierz, AT, podgrzewane siedzenia i tylna szyba, zapalniczka
19
Reflektory 10A K/L, światła do jazdy dziennej
20
30A Wentylator K/V
21
15A Światła stopu i alarmy
22
10А ABS
23
10A Prawe światło postojowe, prawe tylne światło postojowe, oświetlenie tablicy rejestracyjnej;
24
Klimatyzator 15A
25
10A Prawy reflektor świateł drogowych
26
20A Pompa paliwa, układ wtrysku paliwa
27
10A Prawy reflektor świateł mijania, poziomowanie reflektorów
28
Okna 30A

Przekaźniki

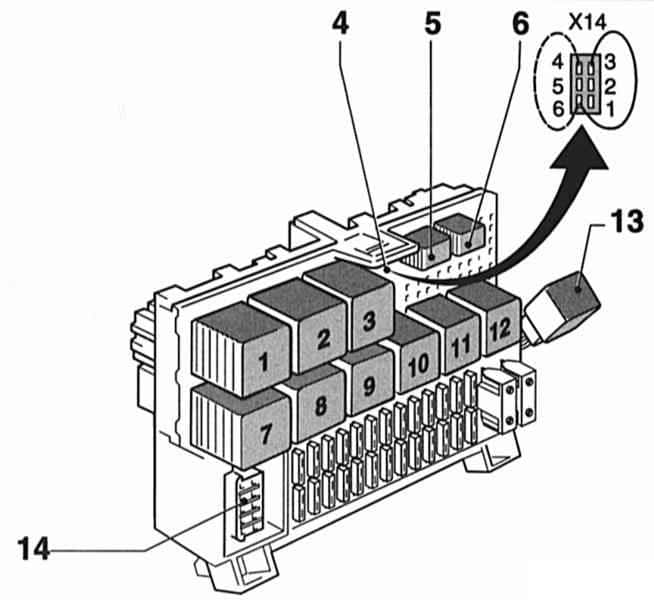

Opel Corsa B (1993-2000) - schematy bezpieczników i przekaźników

Opis

  1. Ogrzewanie lusterek zewnętrznych (przekaźnik czasowy)
  2. Włącz przekaźnik sygnału
  3. Przerywana praca wycieraczki tylnej szyby
  4. Kodowanie lamp przeciwmgielnych (6-stykowe)
  5. Światła przeciwmgielne
  6. Światła przeciwmgielne
  7. Przerywane działanie wycieraczek szyby przedniej
  8. Podgrzewana tylna szyba
  9. Reflektory na brzęczyk ostrzegawczy
  10. Syrena antykradzieżowa
  11. Pompa spryskiwacza soczewek reflektorów (przekaźnik opóźniający)
  12. Przekaźnik rozrusznika alarmu przeciwkradzieżowego
  13. DRL
  14. DLC w zależności od wersji 10-, 14- lub 16-pinowe

Konstrukcja bloków i przeznaczenie ich elementów mogą różnić się od przedstawionego i zależeć od roku produkcji oraz poziomu wyposażenia pojazdu.

Dodatkowa skrzynka przekaźników 1

Znajduje się nad schowkiem na rękawiczki.

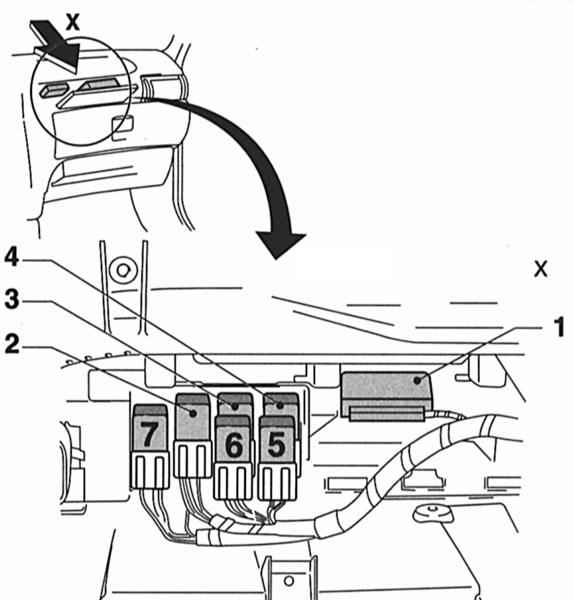

Opel Corsa B (1993-2000) - schematy bezpieczników i przekaźników

Opis

Typ 1

  1. Alarm antykradzieżowy (jednostka sterująca)
  2. Wentylator chłodnicy skraplacza К / В (przekaźnik К51)
  3. Wentylator chłodnicy skraplacza К / В (przekaźnik К52)
  4. Wentylator chłodnicy skraplacza К / В (przekaźnik К26)
  5. K / V
  6. Wentylator K / V
  7. Wentylator chłodnicy skraplacza К / В, 2. bieg

Typ 2

  1. Przekaźnik I wentylatora chłodnicy skraplacza K/V (do 1995 r.)
  2. Przekaźnik II wentylatora chłodnicy skraplacza K/V (do 1995 r.) lub Przekaźnik K/V (od 1996 r.)
  3. Przekaźnik III wentylatora chłodnicy skraplacza K/V (do 1995 r.)

Dodatkowa skrzynka przekaźników 2

To urządzenie jest przymocowane do prawego odpływu, zamkniętego wewnętrzną listwą.

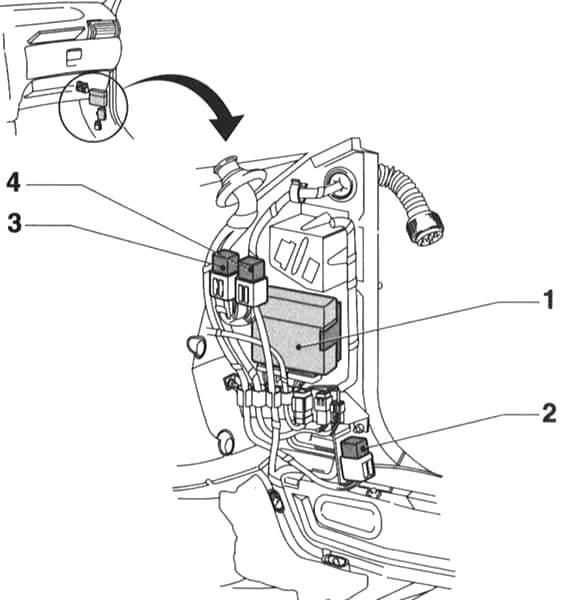

Opel Corsa B (1993-2000) - schematy bezpieczników i przekaźników

Opis

  1. Jednostka sterująca MulTec
  2. Przekaźnik pompy paliwa
  3. Przekaźnik świec żarowych do silników wysokoprężnych
  4. Przekaźnik kontroli ładowania akumulatora

Komora silnika

Znajduje się po lewej stronie komory silnika.

Typ 1

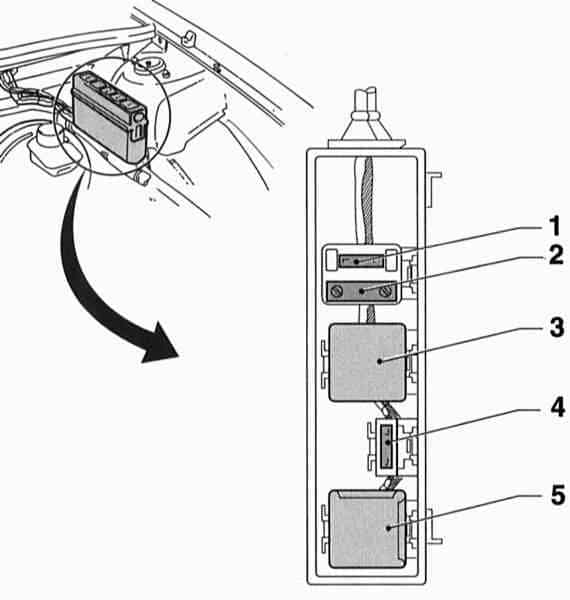

Opel Corsa B (1993-2000) - schematy bezpieczników i przekaźników

Opis

  1. Bezpiecznik ogrzewania filtra paliwa silnika Diesla
  2. Bezpiecznik świecy żarowej silnika wysokoprężnego
  3. Przekaźnik podgrzewacza filtra oleju napędowego
  4. Bezpiecznik klaksonu i systemu alarmowego przed kradzieżą
  5. Przekaźnik sprężarki K / V

Typ 2

Opel Corsa B (1993-2000) - schematy bezpieczników i przekaźników

Opis

  • F1 – F2 Pompa powietrza do mieszania powietrza do wywiewu
  • F3 Bezpiecznik ogrzewania filtra paliwa silnika Diesla
  • F4 Bezpiecznik świecy żarowej silnika Diesla
  • 1 Przekaźnik sprężarki К / В
  • 2 Przekaźnik I wentylator skraplacza K / V
  • 3 Przekaźnik II wentylator skraplacza K / V
  • 4 Przekaźnik III wentylator skraplacza K / V.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
