Opel Antara (2017-2018) – schematy bezpieczników i przekaźników
Rocznik 2017-2018
Zaktualizowano 10.05.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Antara z lat: 2017, 2018.

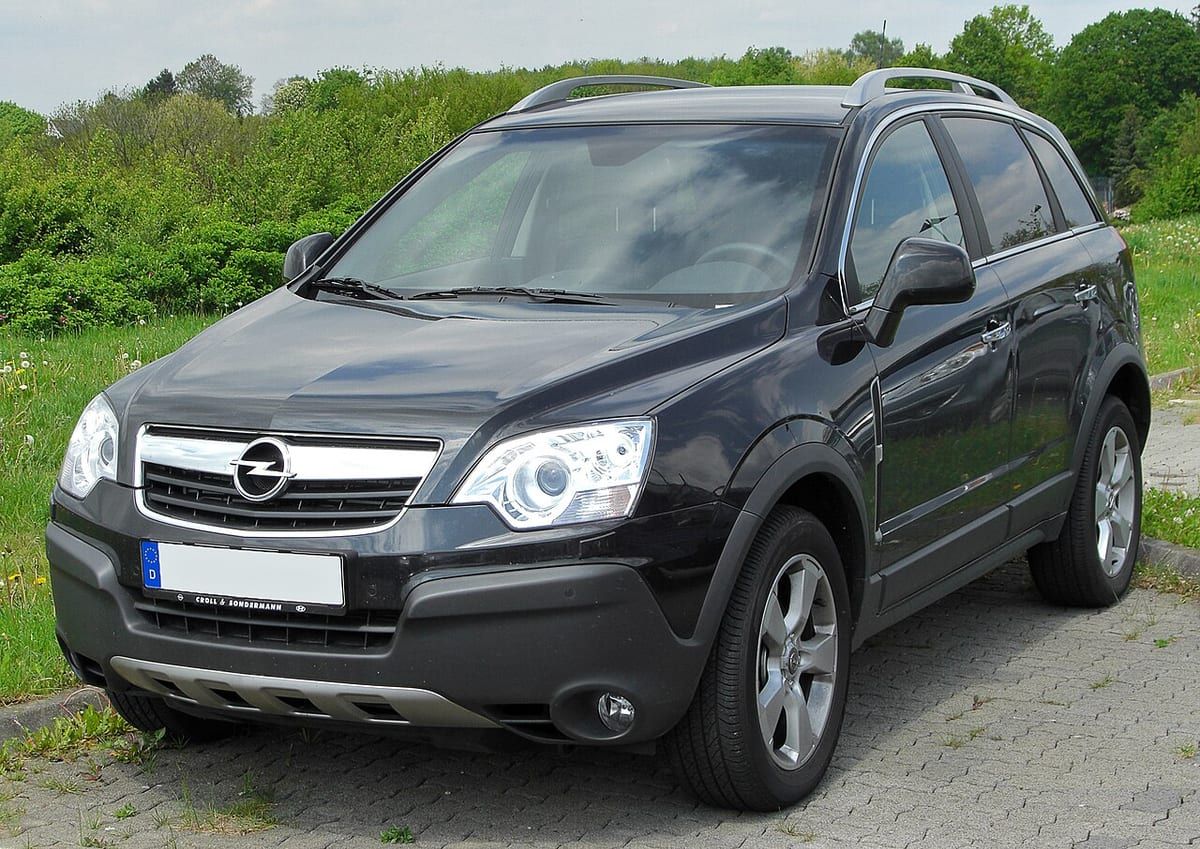

Opel Antara to SUV, który został wprowadzony na rynek w 2006 roku. Produkcja modelu trwała do 2018 roku, ale w niektórych krajach samochód był oferowany jako model z 2019 roku. Poniżej przedstawiam kilka informacji na temat Opel Antara z lat 2017-2018:
- Silniki: W latach 2017-2018 Opel Antara był dostępny z jednym silnikiem diesla o pojemności 2,2 litra i mocy 163 KM. Silnik ten był oferowany z manualną lub automatyczną skrzynią biegów oraz z napędem na przednie lub wszystkie koła.
- Wyposażenie: Opel Antara w tych latach był oferowany w dwóch wersjach wyposażenia – Enjoy i Innovation. Wersja Enjoy oferowała m.in. klimatyzację, radio CD z MP3, tempomat, podgrzewane fotele, czujniki parkowania oraz 17-calowe felgi aluminiowe. Wersja Innovation dodatkowo oferowała m.in. skórzaną tapicerkę, automatyczną klimatyzację, system nawigacji, panoramiczny dach oraz 18-calowe felgi aluminiowe.
- Bezpieczeństwo: Opel Antara był wyposażony w szereg systemów bezpieczeństwa, w tym ABS, ESP, system monitorowania ciśnienia w oponach oraz wiele poduszek powietrznych.
- Konkurencja: W segmencie SUV-ów, do którego należy Opel Antara, rywalizował on m.in. z takimi modelami jak Nissan Qashqai, Volkswagen Tiguan, Hyundai Tucson czy Kia Sportage.
- Sprzedaż: W latach 2017-2018 sprzedaż Opel Antara nie była wysoka, co spowodowało decyzję o zakończeniu produkcji tego modelu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

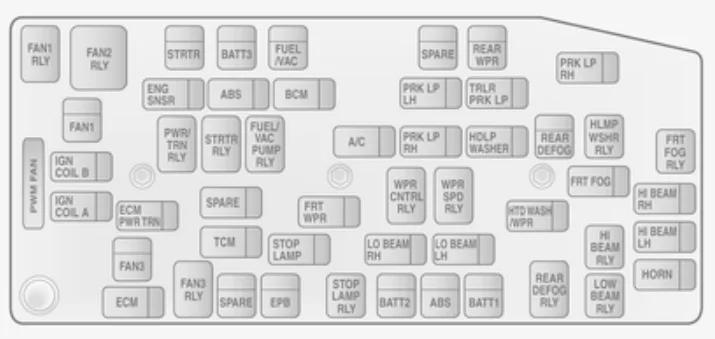

Komora silnika
| Nazwa | Opis |
| ABS | System zapobiegania blokady kół |
| A/C | Klimatyzacja, system klimatyzacji |
| AUX PUMP | Pompa pomocnicza |
| BATT1 | Skrzynka bezpieczników tablicy rozdzielczej |
| BATT2 | Skrzynka bezpieczników tablicy rozdzielczej |
| BATT3 | Skrzynka bezpieczników tablicy rozdzielczej |
| BCM | Moduł kontroli nadwozia |
| DEF HTR | Podgrzewacz płynu wydechowego silnika wysokoprężnego |
| ECM1 | Moduł sterujący silnika |
| ECM2 | Moduł sterujący silnika |
| ECM PWR TRN | Moduł sterujący silnika, układ napędowy |
| ENGSNSR | Czujniki silnika |
| EPB | Elektryczny hamulec postojowy |
| FRT FOG | Przednie światła przeciwmgielne |
| FRT WPR | Przednia wycieraczka |
| FUEL/VAC | Pompa paliwa, pompa próżniowa |
| HDLP WASHER | Spryskiwacz reflektorów |
| HI BEAM LT | Światła drogowe (lewe) |
| HI BEAM RT | Światła drogowe (prawe) |
| HORN | Klakson |
| HTD WASH/MIR | Podgrzewany płyn do spryskiwaczy, podgrzewane lusterka zewnętrzne |
| IGN COIL B | Cewka zapłonowa |
| LO BEAM LT | Światła mijania (lewe) |
| LO BEAM RT | Światła mijania (prawe) |
| NOX SNSR | Czujnik NOX |
| PRK LP LT | Światło postojowe (lewe) |
| PRK LP RT/LIFT GATE | Światło postojowe (prawe), tylna klapa |
| PWM FAN | Wentylator z modulacją szerokości impulsu |
| REAR DEFOG | Ogrzewana tylna szyba |
| REAR WPR | Tylna wycieraczka |
| SPARE | – |
| STOP LAMP | Światła stopu |
| STRTR | Rozrusznik |
| TCM | Moduł sterowania skrzynią biegów |
| TRLR PRL LP | Światła postojowe przyczepy |

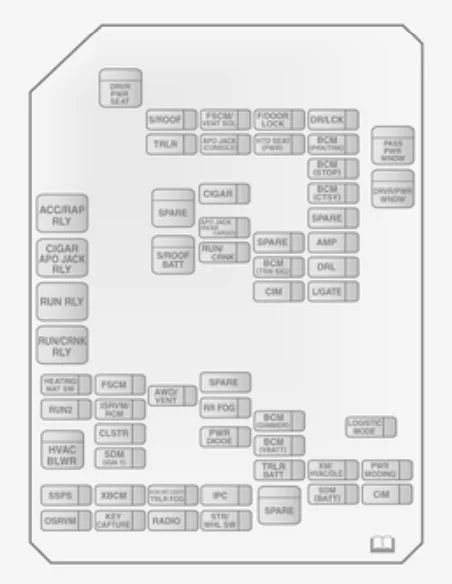

Przedział pasażerski
| Nazwa | Opis |
| APO JACK (CONSOLE) | Gniazdo zasilania (konsola środkowa) |
| APO JACK (REAR CARGO) | Gniazdo zasilania (przedział ładunkowy) |
| AUDIO/KEY CAPTURE | Dźwięk, przechwytywanie klucza |
| AWDA/ENT | Napęd na wszystkie koła, wentylacja |
| BCM (CTSY) | Światło w progach drzwi |
| BCM (DIMMER) | Oświetlenie przyrządu |
| BCM (INT LIGHT TRLR FOG) | Światła wewnętrzne, światło przeciwmgielne przyczepy |
| BCM (PRK/TRN) | Światła postojowe, kierunkowskazy |
| BCM (STOP) | Światła stopu |
| BCM (TRN SIG) | Kierunkowskazy |
| BCM (VBATT) | Napięcie akumulatora |
| CLSTR | Klaster instrumentów |
| DC/DC CONVERTER | DC, konwerter DC |
| DRL | Światła dzienne |
| DR/LCK | Zamek drzwi kierowcy |
| DRVR PWR SEAT | Elektrycznie sterowany fotel kierowcy |
| DRV/PWR WNDW | Elektryczne okno kierowcy |
| ERAGLONASS | Awaryjna pomoc drogowa Glonass |
| F/DOOR LOCK | Klapka wlewu paliwa |
| FRT WSR | Spryskiwacz przedni |
| FSCM | System paliwowy |
| FSCMA/ENT SOL | Układ paliwowy, elektrozawór odpowietrzający |
| HEATING MAT SW | Przełącznik maty grzewczej |
| HTD SEAT PWR | Ogrzewanie siedzenia |
| HVAC BLWR | Klimatyzacja, wentylator klimatyzacji |
| IPC | Zestaw wskaźników tablicy rozdzielczej |
| ISRVM/RCM | Lusterko wewnętrzne, zdalny moduł kompasu |
| L/GATE | Klapa bagażnika |
| LOGISTIC MODE | Tryb logistyczny |
| OSRVM | Lusterka zewnętrzne |
| PAKS | Pasywny aktywny bezkluczykowy rozruch |
| PASS PWR WNDW | Okno elektryczne pasażera |
| PWR DIODE | Dioda mocy |
| PWR MODING | Modyfikacja mocy |
| RR FOG | Ogrzewana tylna szyba |
| RR HEAT SEAT | Ogrzewanie tylnych siedzeń |
| RUN 2 | Przycisk zasilania baterii podczas pracy |
| RUN/CRNK | Uruchom korbę |
| RVC | Tylna kamera |
| RVS/HVAC/DLC | Lusterka zewnętrzne, klimatyzacja, łącze danych |
| SCRPM | Moduł mocy selektywnej redukcji katalitycznej |
| SDM (BATT) | Moduł diagnostyki bezpieczeństwa (akumulator) |
| SDM (IGN 1) | Moduł diagnostyki bezpieczeństwa (zapłon) |
| SPARE | – |
| S/ROOF / FOLDING MIRROR | Szyberdach, składane lusterko |
| S/ROOF BATT | Akumulator szyberdachu |
| SSPS | Wspomaganie kierownicy |
| STR/WHL SW | Kierownica |
| TRLR | Przyczepa |
| TRLR BATT | Akumulator przyczepy |
| XBCM | Eksport, moduł kontroli nadwozia |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
