W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Antara z lat: 2011, 2012, 2013, 2014, 2015.

Opel Antara to kompaktowy SUV, który był produkowany przez niemiecką firmę Opel w latach 2006-2016. W roku 2011 samochód przeszedł facelifting, który zmienił wygląd nadwozia oraz wnętrza. W efekcie, pojazd zyskał bardziej nowoczesny i atrakcyjny wygląd.

Antara zbudowana była na platformie General Motors Theta, dzięki czemu oferowała solidną konstrukcję i dobre właściwości jezdne. Pojazd był dostępny z napędem na przednie koła lub na wszystkie koła. Wersje z napędem na wszystkie koła były wyposażone w system AWD, który zapewniał doskonałą przyczepność w każdych warunkach drogowych.

Wśród silników dostępnych w modelu Antara znajdowały się jednostki benzynowe i wysokoprężne o pojemności od 2,4 do 3,2 litra. Silniki te były sprzężone z manualnymi lub automatycznymi skrzyniami biegów. Wersja z silnikiem 2.2 CDTI była oferowana z automatyczną skrzynią biegów i napędem na wszystkie koła.

Antara wyróżniała się bogatym wyposażeniem, w którym znalazły się m.in.: system nawigacji satelitarnej, klimatyzacja automatyczna, skórzana tapicerka, podgrzewane przednie fotele, system audio z gniazdem USB, tempomat oraz wiele innych. Bezpieczeństwo zapewniały m.in.: system kontroli trakcji i stabilizacji, sześć poduszek powietrznych oraz system ABS z EBD.

Wnętrze Antary było przestronne i wygodne dla kierowcy i pasażerów. Kokpit charakteryzował się prostym i ergonomicznym układem, co pozwalało na intuicyjne obsługiwanie wielu funkcji. Przestronność wnętrza zapewniała wygodne siedzenia, a bagażnik miał pojemność 420 litrów, co czyniło go jednym z większych w swojej klasie.

Zobacz także:  Opel Vectra C (2002-2008) - schematy bezpieczników i przekaźników

Podsumowując, Opel Antara to solidny i wygodny SUV z bogatym wyposażeniem, który oferował wiele zalet i był dobrze przygotowany do poruszania się w każdych warunkach drogowych. Mimo że model ten już nie jest produkowany, to wciąż cieszy się uznaniem wśród fanów samochodów marki Opel.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

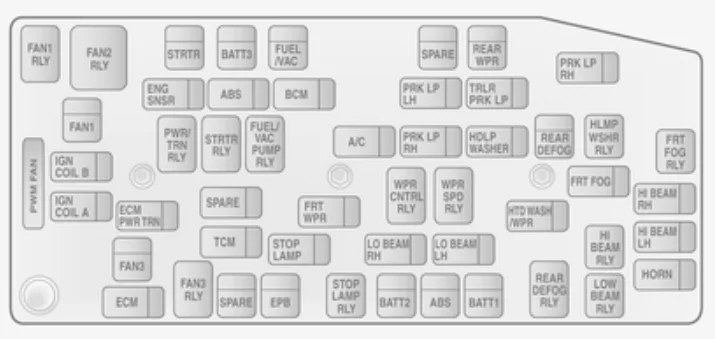

Komora silnika

Opel Antara (2011-2016) - schematy bezpieczników i przekaźników

Nazwa Opis
ABS System zapobiegania blokady kół
A/C Klimatyzacja, system klimatyzacji
BATT1 Skrzynka bezpieczników tablicy rozdzielczej
BATT2 Skrzynka bezpieczników tablicy rozdzielczej
BATT3 Skrzynka bezpieczników tablicy rozdzielczej
BCM Moduł kontroli nadwozia
ECM Moduł sterujący silnika
ECM PWR TRN Moduł sterujący silnika, układ napędowy
ENG SNSR Czujniki silnika
EPB Elektryczny hamulec postojowy
FAN1 Wentylator chłodzący
FAN3 Wentylator chłodzący
FRTFOG Przednie światła przeciwmgielne
FRT WPR Przednia wycieraczka
FUEL/VAC Pompa paliwa, pompa próżniowa
HDLP WASHER Spryskiwacz reflektorów
HI BEAM LH Światła drogowe (lewe)
HI BEAM RH Światła drogowe (prawe)
HORN Klakson
HTD WASH/ MIR Podgrzewany płyn do spryskiwaczy, podgrzewane lusterka zewnętrzne
IGN COIL A Cewka zapłonowa
IGN COIL B Cewka zapłonowa
LO BEAM LH Światła mijania (lewe)
LO BEAM RH Światła mijania (prawe)
PRKLP LH Światło postojowe (lewe)
PRKLP RH Światło postojowe (prawe)
PWM FAN Wentylator z modulacją szerokości impulsu
REAR DEFOG Ogrzewana tylna szyba
REAR WPR Tylna wycieraczka
SPARE
STOP LAMP Światła stopu
STRTR Rozrusznik
TCM Moduł sterowania skrzynią biegów
TRLR PRL LP Światła postojowe przyczepy
Zobacz także:  Opel Astra F (1991-2002) - schematy bezpieczników i przekaźników

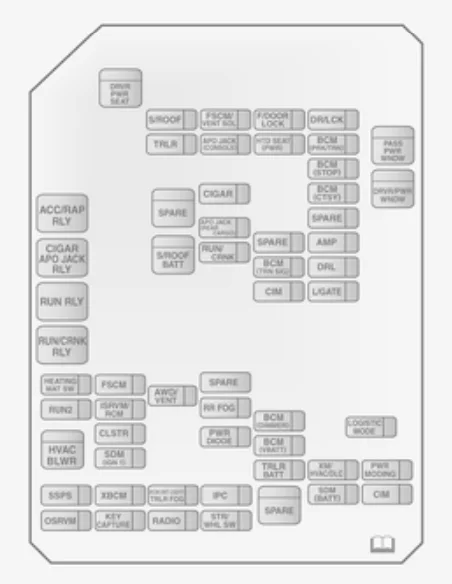

Przedział pasażerski

Opel Antara (2011-2016) - schematy bezpieczników i przekaźników

Nazwa Opis
AMP Wzmacniacz
APO JACK (CONSOLE) Gniazdo zasilania (konsola środkowa)
APO JACK (REAR CARGO) Gniazdo zasilania (przedział ładunkowy)
AWDA/ENT Napęd na wszystkie koła, wentylacja
BCM (CTSY) Lampki w progach drzwi
BCM (DIMMER) Oświetlenie instrumentów
BCM (INT LIGHT TRLR FOG) Światła wewnętrzne, światło przeciwmgielne przyczepy
BCM (PRK / TRN) Światła postojowe, kierunkowskazy
BCM (STOP) Światła stopu
BCM (TRN SIG) Kierunkowskazy
BCM (VBATT) Napięcie akumulatora
CIGAR Zapalniczka
CIM Moduł integracji komunikacji
CLSTR Klaster instrumentów
DRL Światła dzienne
DR/LCK Zamek drzwi kierowcy
DRVR PWR SEAT Elektrycznie sterowany fotel kierowcy
DRV/PWR WNDW Elektryczne okno kierowcy
F/DOOR LOCK Klapka wlewu paliwa
FRT WSR Spryskiwacz przedni
FSCM System paliwowy
FSCMA/ENT SOL Układ paliwowy, elektrozawór odpowietrzający
HEATING MAT SW Przełącznik maty grzewczej
HTD SEAT PWR Ogrzewanie siedzenia
HVAC BLWR Klimatyzacja, wentylator klimatyzacji
IPC Zestaw wskaźników tablicy rozdzielczej
ISRVM/RCM Lusterko wewnętrzne, zdalny moduł kompasu
KEY CAPTURE Przechwytywanie klucza
L/GATE Klapa bagażnika
LOGISTIC MODE Tryb logistyczny
OSRVM Lusterka zewnętrzne
PASS PWR WNDW Okno elektryczne pasażera
PWR DIODE Dioda mocy
PWR MODING Modyfikacja mocy
RADIO Radio
RR FOG Ogrzewana tylna szyba
RUN 2 Przycisk zasilania baterii podczas pracy
RUN/CRNK Uruchom korbę
SDM (BATT) Moduł diagnostyki bezpieczeństwa (akumulator)
SDM (IGN 1) Moduł diagnostyki bezpieczeństwa (zapłon)
SPARE
S/ROOF szyberdach
S/ROOF BATT Akumulator szyberdachu
SSPS Wspomaganie kierownicy
STR/WHL SW Kierownica
TRLR Przyczepa
TRLR BATT Akumulator przyczepy
XBCM Eksportuj moduł kontroli nadwozia
XM/HVAC/DLC Radio satelitarne XM, klimatyzacja, łącze danych
