W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Pajero, Montero, Shogun II z lat: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

Mitsubishi Pajero II, znany także jako Mitsubishi Montero w niektórych regionach, to druga generacja popularnego SUV-a produkowanego przez japońskiego producenta samochodów Mitsubishi Motors. Model ten był dostępny na rynku w latach 1991-1999 i przeszedł wiele ulepszeń w stosunku do pierwszej generacji. Pajero II był ceniony ze względu na swoje zdolności terenowe, komfort i możliwość przewozu pasażerów oraz ładunków.

Oto kilka cech charakteryzujących Mitsubishi Pajero II:

  1. Zdolności terenowe: Pajero II kontynuował reputację swojego poprzednika jako pojazdu zdolnego do pokonywania trudnych terenów. Napęd na cztery koła, zaawansowany układ zawieszenia i inne technologie terenowe sprawiły, że był to popularny wybór dla miłośników off-roadu.
  2. Design: Druga generacja Pajero wprowadziła bardziej zaokrąglone i dynamiczne linie w porównaniu do poprzednika. Charakteryzowała się charakterystycznym przodem i maską.
  3. Wyposażenie: Model ten oferował różne opcje wyposażenia, w zależności od wersji i rynków docelowych. Wnętrze było zaprojektowane z myślą o komforcie i funkcjonalności.
  4. Silniki: Pajero II był dostępny z różnymi jednostkami napędowymi, w tym silnikami benzynowymi i wysokoprężnymi, aby dostosować się do preferencji klientów i warunków rynkowych.
  5. Przestrzeń: Model ten oferował przestronne wnętrze, co czyniło go atrakcyjnym dla rodzin lub osób potrzebujących pojazdu do podróży długodystansowych.
  6. Bezpieczeństwo: Mimo że standardy bezpieczeństwa były mniej zaawansowane w tamtych latach, Pajero II wprowadzał pewne ulepszenia w tej kwestii, takie jak poduszki powietrzne i systemy hamulcowe.
  7. Sportowe wersje: W niektórych okresach produkcji, Pajero II oferował wersje sportowe, które były bardziej osadzone na osiągach i stylu.

Mitsubishi Pajero II, znane również jako Mitsubishi Montero II, zdobyło uznanie jako wszechstronny SUV oferujący zarówno zdolności terenowe, jak i komfort jazdy na co dzień. Jego różnorodność wariantów nadwozia oraz zdolność do radzenia sobie z trudnymi warunkami sprawiły, że był popularny zarówno w mieście, jak i poza asfaltem.

Zobacz także:  Mitsubishi Pajero IV (2006-2017) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

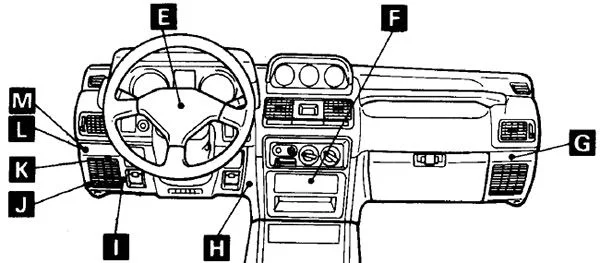

Schemat skrzynki bezpieczników tablicy rozdzielczej

Blok bezpieczników znajduje się za pokrywą w tablicy rozdzielczej.

Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

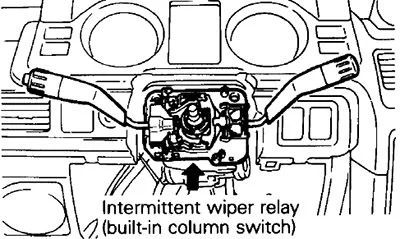

E.  Przerywany przekaźnik wycieraczek (wbudowany przełącznik kolumny).
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

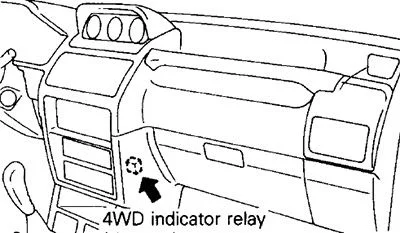

F.  Przekaźnik wskaźnika 4WD lub przekaźnik mocy ABS.
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

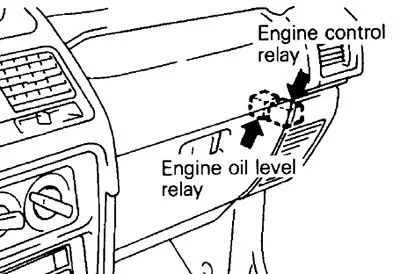

G.  Przekaźnik poziomu oleju silnikowego / przekaźnik sterujący silnika.
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

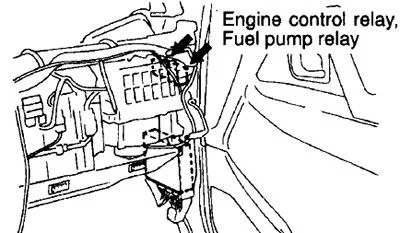

Przekaźnik sterujący silnika / przekaźnik pompy paliwa.
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

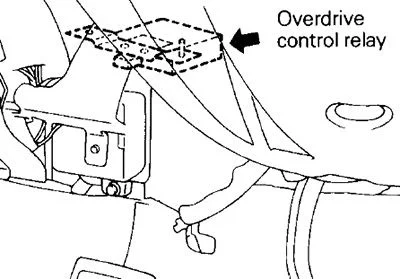

H.  RHD: Przekaźnik sterowania nadbiegiem.
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

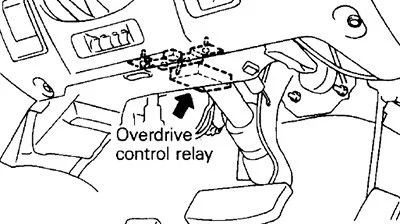

I.  LHD: Przekaźnik sterowania nadbiegiem.
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników
J.  Skrzynka bezpieczników.
K.  Skrzynka przekaźników.

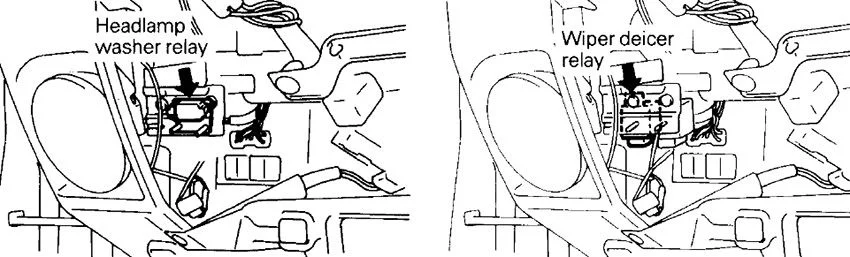

L.  LHD: Przekaźnik spryskiwacza reflektorów / przekaźnik odladzacza wycieraczek.
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

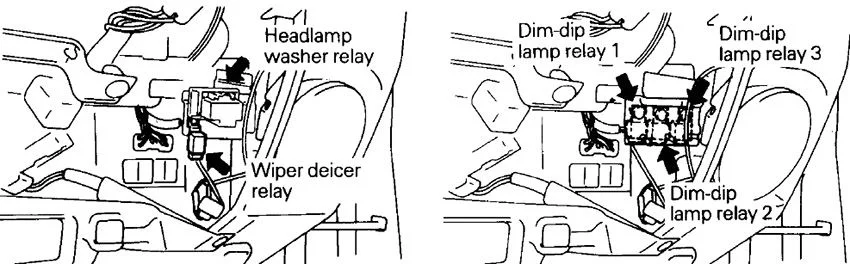

M.  RHD: Przekaźnik spryskiwacza reflektorów / przekaźnik odladzacza wycieraczek / przekaźnik lampy przyciemnianej nr 1-2-3.
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

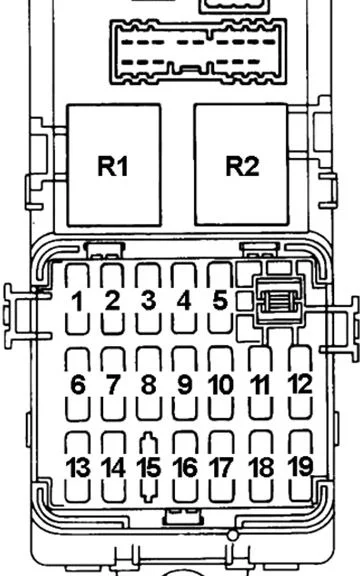

Schemat skrzynki bezpieczników

Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Tylna jednostka sterująca klimatyzacją
2 10 Przekaźnik kontroli nadbiegu, jednostka sterująca ELC-4 A/T, Autocruise Control Uniе
3 10 Jednostka sterująca DRL, przekaźnik dmuchawy, tylny przekaźnik nagrzewnicy, przekaźnik spryskiwacza reflektorów, przekaźnik odmgławiacza, zegar odmrażacza wycieraczek, telefon samochodowy
4 10 Radio, zegar, przekaźnik gniazda akcesoriów, jednostka automatycznej kontroli prędkości, złącze łącza danych
5 15 Zapalniczka, lusterko zdalnego sterowania, przekaźnik gniazda akcesoriów
6 15 Jednostka sterująca zamkiem drzwi, przekaźnik zamka drzwi
7 10 Jednostka sterująca zmiennym amortyzatorem, jednostka sterująca ABS, jednostka sterująca wskaźnikiem 4WD, przekaźnik wskaźnika 4WD, przekaźnik nadbiegu, jednostka sterująca zmiennego amortyzatora, przekaźnik mocy ABS, licznik kombinacyjny
8 10 Przekaźnik szyby elektrycznej, podgrzewane siedzenie
9 15 Wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz, szyberdach
10 10 Klakson, jednostka sterująca tempomatem, przekaźnik tylnej lampy przeciwmgielnej, przekaźnik lampy ściemniania, przekaźnik DRL – światła do jazdy dziennej
11 10 Miernik kombinowany, jednostka sterująca anteną silnika, brzęczyk monitora oświetlenia, lampka ostrzegawcza
12 10 Lampa kierunkowskazu, lampa ostrzegawcza, jednostka diagnostyczna SRS
13 10 Silnik dmuchawy tylnej nagrzewnicy
14 15 Przekaźnik gniazda akcesoriów
15 20 Szyberdach
16 25 Silnik dmuchawy
17 15 Światło stopu, ABS, system automatycznej kontroli prędkości
18 15 Lampa cofania, jednostka sterująca blokady tylnego mechanizmu różnicowego, jednostka diagnostyczna SRS
10 Lampa zapasowa, jednostka sterująca tylnego mechanizmu różnicowego
19 10 Jednostka sterująca silnika, jednostka sterująca ELC-4 A/T, lampa pokojowa, lampa mapowa, lampa przestrzeni ładunkowej, licznik kombinowany, radio, zegar, jednostka sterująca zamkiem drzwi, jednostka sterująca automatycznym tempomatem, jednostka sterująca ABS, jednostka diagnostyczna SRS, wiele -Miernik, licznik kombinowany, telefon samochodowy, wyłącznik czasowy podświetlenia kluczyka zapłonu;
Przekaźnik
R1 Gniazdo akcesoriów
R2 Silnik dmuchawy
Zobacz także:  Mitsubishi Colt VI (2004-2012) - schematy bezpieczników i przekaźników

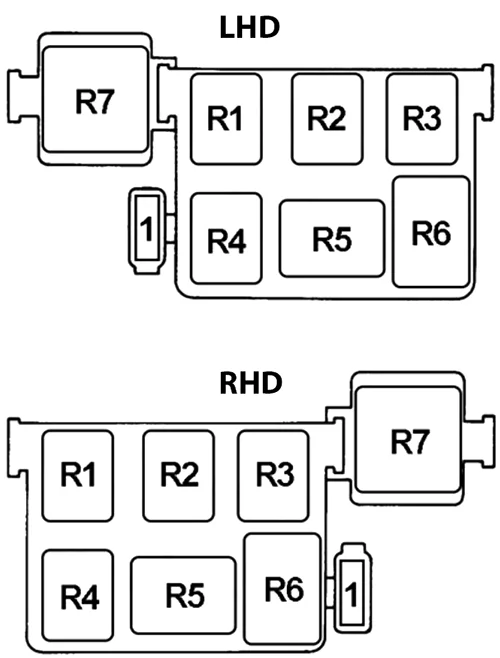

Skrzynka przekaźników przedziału pasażerskiego

Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Szyberdach
2 20 Odmgławiacz
15 LHD: lampa przeciwmgielna
Przekaźnik
R1
R2 Tylna grzałka
R3 Zasilanie okna
R4 Sterowanie zamkiem drzwi
R5 Odmgławiacz
R6 Przerywana wycieraczka tylna
R7 Migacz skrętu i zagrożenia

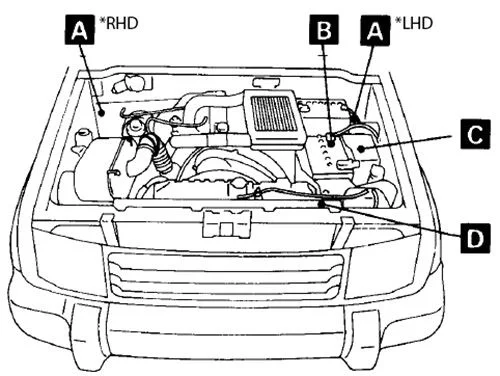

Schemat skrzynki bezpieczników w komorze silnika

Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

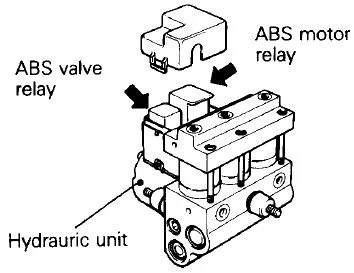

A.  Przekaźnik silnika ABS, przekaźnik zaworu ABS.
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

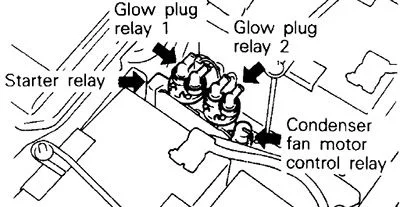

B.  1991 (Super Quick Glow): Przekaźnik świec żarowych nr 1 / Przekaźnik świec żarowych nr 2 / Przekaźnik silnika wentylatora skraplacza / Przekaźnik rozrusznika.
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

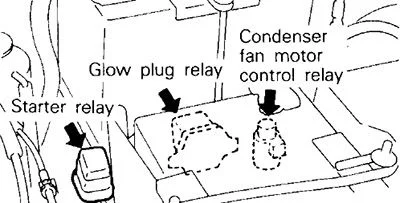

1991 (Auto Glow): Przekaźnik świec żarowych / przekaźnik silnika wentylatora skraplacza / przekaźnik rozrusznika.
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

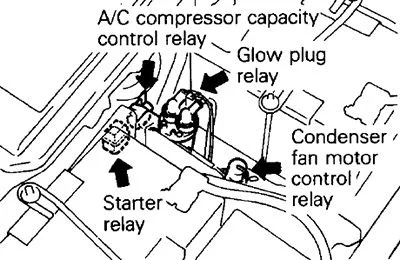

Olej napędowy (1993): Przekaźnik kontroli wydajności sprężarki klimatyzacji / przekaźnik świec żarowych / przekaźnik silnika wentylatora skraplacza / przekaźnik rozrusznika.
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników
C.  Skrzynka bezpieczników.

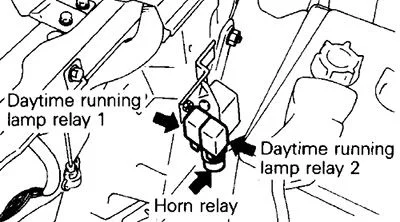

D.  Przekaźnik sygnału dźwiękowego (1993) / Przekaźnik świateł do jazdy dziennej nr 1-2 / Jednostka sterująca świateł do jazdy dziennej / Przekaźnik silnika wentylatora skraplacza (1991).
Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

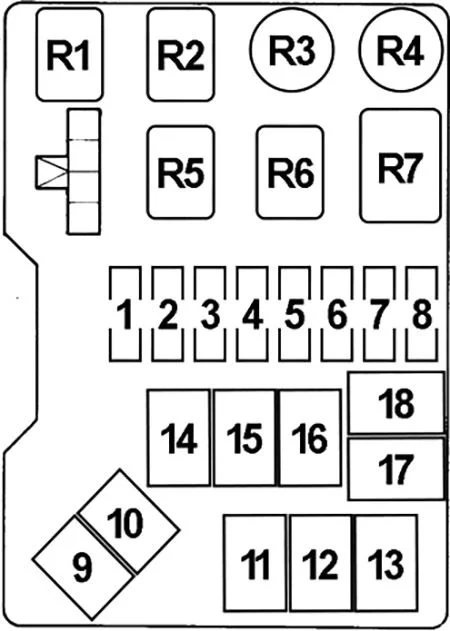

Schemat skrzynki bezpieczników

Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Podgrzewacz przewodu paliwowego
2 10 Sprężarka klimatyzacji
3 25 Silnik wentylatora skraplacza
30 Olej napędowy (z podwójnym klimatyzatorem): Silnik wentylatora skraplacza
4 10 Tylne światło przeciwmgielne, reflektor (z DRL)
5 10 Lampa tylna, jednostka sterująca DRL, zegar, reflektor (z DRL), lampa tablicy rejestracyjnej, spryskiwacz reflektorów
6 10 Lampa tylna, lampa tablicy rejestracyjnej, lampa przeciwmgielna
15 Lampa tylna, lampa przeciwmgielna (RHD)
7 10 Wskaźnik górnej belki
8 10 Lampa ostrzegawcza
9 60 Klimatyzacja, Bezpiecznik (przedział pasażerski): „1”, „6”, „13”, „14”, „16”, „17”, „19”
10 100 Alternator
11 20 System MPI, system immobilizera lub wentylator intercoolera
12 40 Wyłącznik zapłonu i obwód rozruchowy, klakson
13  –
14 30 Odmgławiacz, grzałka lusterka drzwiowego, odmrażacz do wycieraczek
15 30 Okno elektryczne, siedzenie elektryczne
16  –
17 30 Silnik wentylatora skraplacza
18 40 Alternator, przekaźnik reflektorów, przekaźnik świateł tylnych
Przekaźnik
R1 Tylne światło przeciwmgielne
R2 Lampa tylna
R3 Silnik wentylatora skraplacza
R4 Sprężarka klimatyzacji
R5 Czołówka
R6 Silnik wentylatora intercoolera
R7 Alternator

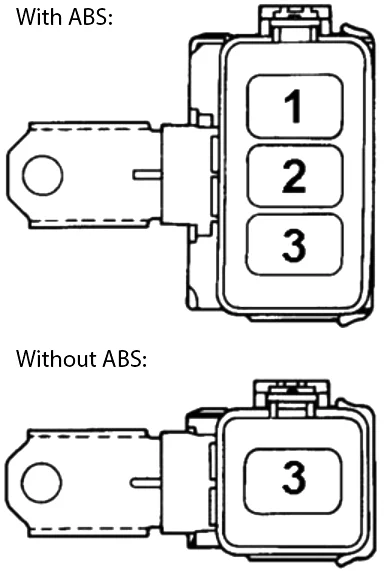

Skrzynka bezpieczników 2

Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60 Obwód ABS (źródło zasilania jednostki hydraulicznej)
2 20 1991-1993: Jednostka sterująca ABS, przekaźnik mocy ABS
3 80 Obwód kontroli blasku
