Mitsubishi Outlander III (2013-2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Outlander III z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Mitsubishi Outlander III to trzecia generacja popularnego SUV-a produkowanego przez japońską firmę Mitsubishi Motors. Model ten został zaprezentowany po raz pierwszy w 2012 roku i był produkowany do 2021 roku.

Outlander III został całkowicie odświeżony w porównaniu z poprzednimi generacjami. Samochód zyskał nowoczesny design, charakteryzujący się agresywniejszymi liniami i bardziej dynamicznym wyglądem. Zwiększono także rozmiary nadwozia, co przyczyniło się do zwiększenia przestrzeni w kabinie i poprawy komfortu pasażerów.

Jedną z kluczowych cech Mitsubishi Outlandera III było wprowadzenie zaawansowanych systemów bezpieczeństwa i technologii wspomagających kierowcę. W zależności od wersji wyposażeniowej, dostępne były różne zaawansowane systemy, takie jak system monitorowania martwego pola, adaptacyjny tempomat, asystent pasa ruchu, system prewencyjnego hamowania awaryjnego, oraz wiele innych. Wszystko to przyczyniło się do podniesienia poziomu bezpieczeństwa podczas jazdy.

Pod względem napędu, Outlander III oferował różne opcje. Wersje z napędem na przednie koła były bardziej popularne w warunkach miejskich i na drogach o dobrej przyczepności, podczas gdy wersje z napędem na cztery koła (4WD) umożliwiały pewniejsze poruszanie się w trudniejszym terenie.

Outlander III dostępny był z różnymi jednostkami napędowymi, w tym benzynowymi silnikami o różnych pojemnościach oraz nowoczesnymi silnikami wysokoprężnymi o lepszej efektywności paliwowej.

Zobacz także:  Mitsubishi L200 III (2001-2006) - schematy bezpieczników i przekaźników

Wnętrze Mitsubishi Outlandera III charakteryzowało się wysoką jakością wykończenia, a konsola środkowa została zaprojektowana z myślą o prostocie i ergonomii. Pojemność bagażnika została zwiększona, co uczyniło go bardziej praktycznym w codziennym użytkowaniu.

Pod koniec produkcji trzeciej generacji Outlandera wprowadzono także wersję PHEV (Plug-in Hybrid Electric Vehicle), która była hybrydowym samochodem z możliwością ładowania akumulatorów z gniazdka, co pozwalało na jazdę na czysto elektrycznym napędzie przez pewien dystans.

Mitsubishi Outlander III cieszył się popularnością na rynku, zarówno wśród rodzin poszukujących wszechstronnego SUV-a, jak i wśród osób szukających bardziej ekologicznych rozwiązań dzięki wersji hybrydowej PHEV.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników tablicy rozdzielczej

Bloki bezpieczników w przedziale pasażerskim znajdują się za pokrywą bezpieczników przed siedzeniem kierowcy w miejscu pokazanym na rysunku. Pociągnij pokrywę bezpiecznika, aby ją zdjąć.

Zobacz także:  Mitsubishi Carisma (1995-2004) - schematy bezpieczników i przekaźników

Mitsubishi Outlander III (2013-2022) - schematy bezpieczników i przekaźników

  • A – Główny blok bezpieczników
  • B – Blok bezpieczników pomocniczych

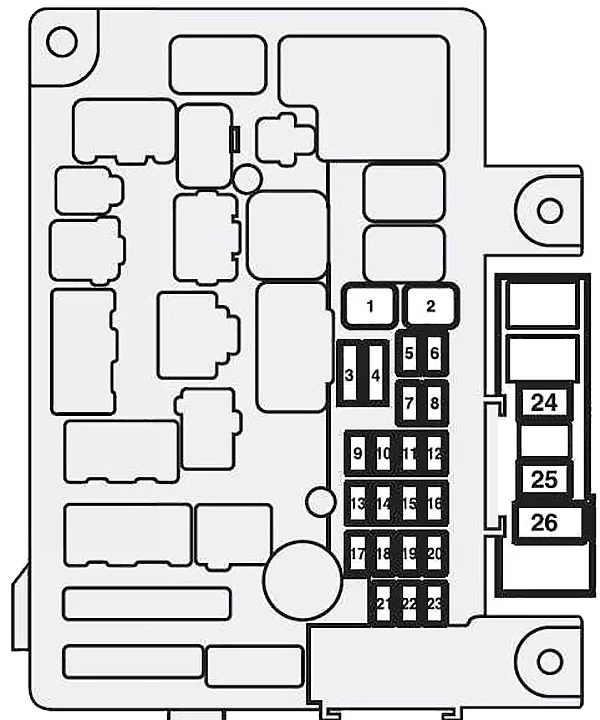

Mitsubishi Outlander III (2013-2022) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Sterowanie oknem elektrycznym 30
2 Odmgławiacz 30
3 Podgrzewacz 30
4 Wycieraczki 30
5 Zamki drzwi 20
6 Tylne światło przeciwmgielne 10
7 Gniazdo zasilania 12 V 15
8 Wycieraczka tylnej szyby 15
9 Szyberdach 20
10 Stacyjka 10
11 Opcja 10
12 Migacz ostrzegawczy 15
13 Napęd na 4 koła 10
14 Światła stopu (światła hamowania) 15
15 Wskaźniki 10
16 Poduszka powietrzna SRS 7,5
17 Radio 15
18 Przekaźnik jednostki sterującej 7,5
19 Oświetlenie wewnętrzne (Oświetlenie pokojowe) 15
20 Światła zapasowe 7,5
21 Ogrzewane osoby nieletnie z widokiem z tyłu 7,5
22 Zewnętrzne lusterka 10
23 Zapalniczka / gniazdo zasilania 12 V 15
24 Ładowanie 7,5
25 Fotel elektryczny 30
26 Podgrzewane siedzenia 30



Skrzynka bezpieczników w komorze silnika

W komorze silnika blok bezpieczników znajduje się w sposób pokazany na rysunku. Aby uzyskać dostęp, naciskając wypustkę (A), podnieś pokrywę (B).

Mitsubishi Outlander III (2013-2022) - schematy bezpieczników i przekaźników

W pokrywie bloku bezpieczników w komorze silnika znajdują się zapasowe bezpieczniki. Blok bezpieczników nie zawiera zapasowych bezpieczników 7,5A, 25A lub 30A. Jeśli jeden z tych bezpieczników się przepalił, zastąp go następnym bezpiecznikiem.

  • 5 A: zapasowy bezpiecznik 10 A
  • 25 A: zapasowy bezpiecznik 20 A
  • 30 A: 30 A bezpiecznik wzmacniacza systemu audio
Zobacz także:  Mitsubishi Lancer VI (1994-2002) - schematy bezpieczników i przekaźników

W przypadku użycia bezpiecznika zastępczego należy jak najszybciej wymienić go na bezpiecznik o odpowiedniej pojemności.

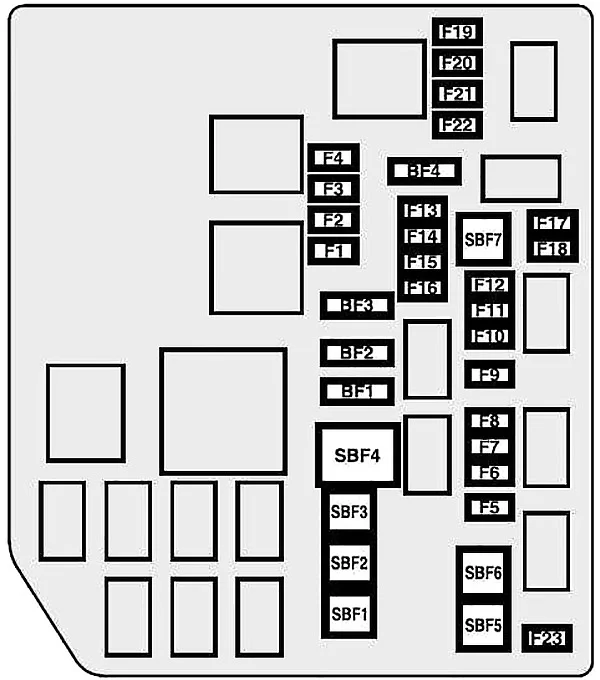

Mitsubishi Outlander III (2013-2022) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
SBF1 Silnik wentylatora skraplacza klimatyzacji 30
SBF2 Rozrusznik 30
SBF3 Silnik wentylatora skraplacza klimatyzacji 30
SBF4 Silnik wentylatora chłodnicy 40
SBF5 System antywłamaniowy 40
SBF6 VLC 40
SBF7 System antywłamaniowy 30
BF1 Elektryczna klapa podnoszona 30
BF2 Wzmacniacz systemu audio 30
BF3 IOD 30
BF4 Diesel 30
F1 Automatyczna skrzynia biegów 20
F2 Odmrażacz do wycieraczek 15
F3 Nieużywany
F4 Światła dzienne 10
F5 Przednie światła przeciwmgielne 15
F6 Klimatyzator 10
F7 Spryskiwacz reflektorów 20
F8 Klakson bezpieczeństwa 20
F9 klakson 10
F10 ETV 15
F11 Alternator 7,5
F12 Silnik 7,5
F13 ENG/MOC 20
Grzałka przewodu paliwowego 25
F14 Pompa paliwowa 15
F15 Cewka zapłonowa 10
F 16 ENG/MOC 10
F17 Reflektor (światła drogowe) (lewy) 10
F18 Reflektor (światło drogowe) (prawy) 10
F19 Reflektor (światła mijania) (lewy) (LED) 20
F20 Światło główne (światło mijania) (prawe) (LED) 20
F21 Reflektor (światło mijania) (lewy) (halogenowy) 10
F22 Światło główne (światło mijania) (prawe) (halogenowe) 10
F23 Czujnik prądu akumulatora 7,5
