Mitsubishi Lancer VI (1994-2002) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Lancer VI i VII z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002. Mitsubishi Lancer szóstej generacji, znanej również jako Mitsubishi Lancer VI, to kompaktowy samochód osobowy produkowany przez japońskiego producenta samochodów Mitsubishi Motors. Generacja ta była produkowana od 1995 […]

08/05/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Lancer VI i VII z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Mitsubishi Lancer szóstej generacji, znanej również jako Mitsubishi Lancer VI, to kompaktowy samochód osobowy produkowany przez japońskiego producenta samochodów Mitsubishi Motors. Generacja ta była produkowana od 1995 do 2000 roku i przyniosła wiele ulepszeń w porównaniu do poprzednich wersji. Mitsubishi Lancer VI był dostępny w różnych wariantach nadwozia i konfiguracjach, oferując wydajność, komfort i styl.

Oto kilka cech charakteryzujących Mitsubishi Lancer VI:

  1. Design: Szósta generacja Lancer charakteryzowała się nowoczesnym designem, który wyróżniał go na tle innych kompaktowych samochodów. Był dostępny w różnych wariantach nadwozia, w tym sedan, hatchback i kombi.
  2. Wyposażenie: Lancer VI oferował zaawansowane wyposażenie jak na swoją klasę, w tym systemy audio, klimatyzację, elektryczne szyby i lusterka oraz inne funkcje poprawiające komfort i wygodę podróżowania.
  3. Silniki: Model ten oferował różne opcje silnikowe, w tym benzynowe i wysokoprężne, aby spełnić oczekiwania klientów dotyczące osiągów i ekonomii paliwa.
  4. Wydajność: Mitsubishi Lancer VI był ceniony za swoją wydajność w jeździe miejskim i pozamiejskim. Był dostępny z różnymi jednostkami napędowymi, co pozwalało na wybór odpowiedniego silnika dla różnych potrzeb.
  5. Bezpieczeństwo: Mimo że standardy bezpieczeństwa w tamtych latach były mniej zaawansowane niż obecnie, Lancer VI wprowadził pewne ulepszenia w tej kwestii, takie jak poduszki powietrzne i systemy hamulcowe.
  6. Zastosowanie: Mitsubishi Lancer VI znalazł zastosowanie zarówno jako samochód rodzinny, jak i pojazd dla osób ceniących kompaktowe rozmiary i osiągi.
  7. Sportowa wersja: Wersja sportowa Mitsubishi Lancer VI, znana jako Lancer Evolution VI, zdobyła popularność w świecie sportów motorowych ze względu na swoje osiągi i możliwości tuningowania.
Zobacz także:  Mitsubishi Fuso Fighter 2 (1999-2010) - schematy bezpieczników i przekaźników

Mitsubishi Lancer VI był często wybierany przez osoby szukające kompaktowego samochodu, który oferuje zaawansowane wyposażenie, osiągi i wszechstronność. Jego różnorodność wariantów nadwozia, w tym sportowa wersja Evolution, przyczyniła się do zróżnicowanej bazy klientów, od rodzin po entuzjastów motoryzacji.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi Pajero II (1991-1999) - schematy bezpieczników i przekaźników

Bezpieczniki i skrzynki przekaźnikowe w przedziale pasażerskim

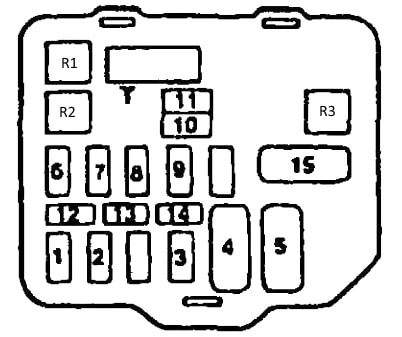

Skrzynka bezpiecznikowa

Znajduje się pod deską rozdzielczą po lewej stronie, dla pojazdów z kierownicą po lewej stronie.

Mitsubishi Lancer VI (1994-2002) - schematy bezpieczników i przekaźników

Mitsubishi Lancer VI (1994-2002) - schematy bezpieczników i przekaźników

Opis

1 Przekaźnik 10A
2 Zapalniczka 15A
3 10A Kierunkowskazy
4 Ogrzewanie 25A
5 25A Podgrzewana tylna szyba
6 20A wycieraczka
7 10A Lampy cofania
8 20A Centralny zamek
9 10A Zestaw wskaźników
10 10A Podgrzewane siedzenia
11 20A Szyberdach
12 Zapasowy



Przekaźniki

  1. Przekaźnik grzałki
  2. Podgrzewany przekaźnik tylnej szyby
  3. Przekaźniki kierunkowskazów i zagrożeń

Skrzynka przekaźnikowa

Zobacz także:  Mitsubishi Outlander Sport, ASX, RVR (2019-2023) - schematy bezpieczników i przekaźników

Może być montowany obok skrzynki bezpieczników lub jeden lub więcej elementów montowanych osobno:

  • Przekaźnik do podnośników szyb z napędem elektrycznym
  • Podgrzewany przekaźnik tylnej szyby
  • Centralny sterownik zamka drzwi
  • Przekaźnik świateł przeciwmgielnych

Skrzynki bezpieczników i przekaźników w komorze silnika

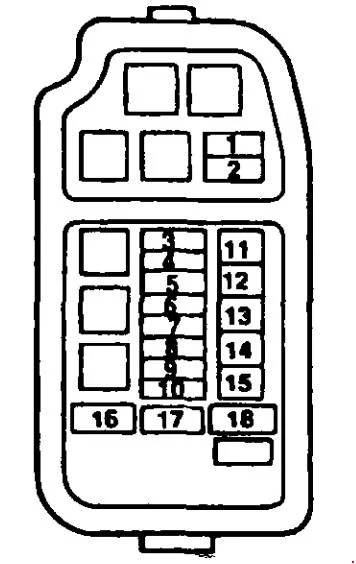

Skrzynka główna

Znajduje się po lewej stronie obok akumulatora.

Mitsubishi Lancer VI (1994-2002) - schematy bezpieczników i przekaźników

Opis

1 15A Światło stopu
2 Alarm 10A
3 15A światła antykradzieżowe
4 10A światła boczne
5 10A światła boczne
6 Klimatyzator 10A
7 10A Reflektory świateł drogowych
8 10A sygnał dźwiękowy
9 Radio 10A
10 10A Lampy wewnętrzne
11 20A Diagnostyka silnika
12 30A Elektryczne szyby
13 30A Wentylator chłodzący chłodnicę
14 Reflektory 40A
15 30A Stacyjka
16 Bezpiecznik 60A
17 Klimatyzator 25A
18 Generator 100A

Przypisanie przekaźnika

  • A – Przekaźnikowy system zarządzania silnikiem
  • B – Przekaźnik rozrusznika
  • C – Przekaźnik wentylatora
  • D – Przekaźnik reflektorów
  • E – Wymiary przekaźnika
  • F – Przekaźnik sygnału
  • G – Przekaźnik świateł przeciwmgielnych

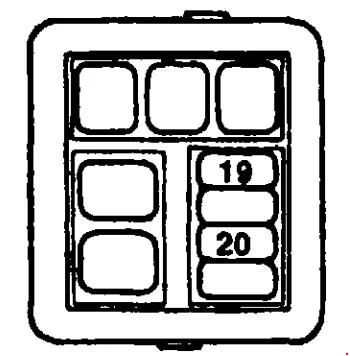

Dodatkowa skrzynka

Za system klimatyzacji i ogrzewania odpowiadają bezpieczniki i przekaźniki.

Mitsubishi Lancer VI (1994-2002) - schematy bezpieczników i przekaźników
