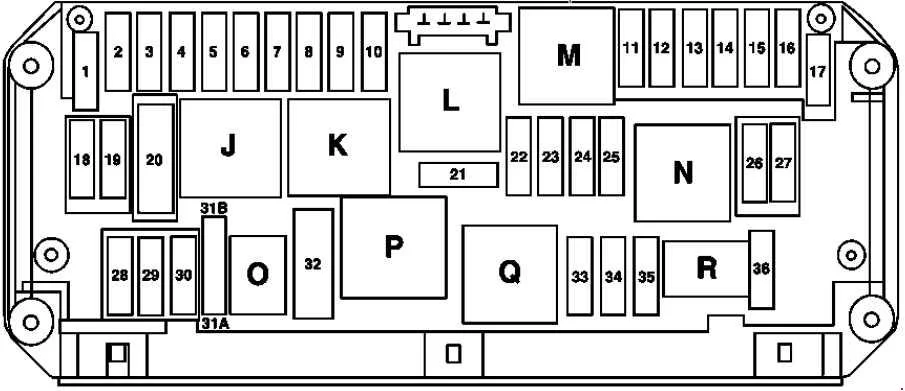

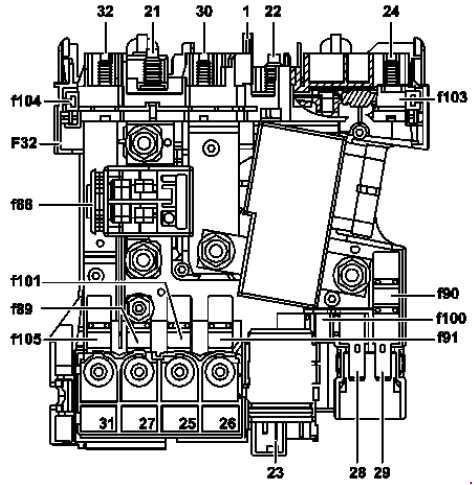

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa C W204 z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mercedes-Benz CLA C118 i X118 (2019-2023) - schematy bezpieczników i przekaźników

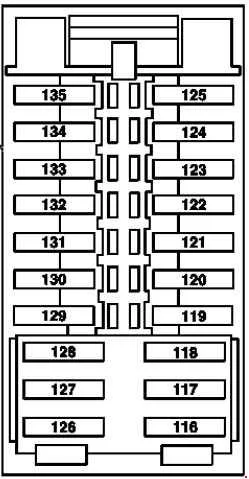

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.

Mercedes-Benz Klasa C W204 (2008-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
116 Jednostka sterująca fotela kierowcy 30
117 Jednostka sterująca adaptacyjnego systemu tłumienia 15
118 Zapasowy
119 Silnik dmuchawy tylnej
Jednostka sterująca AMG Performance Media (ważna od 1.6.12)
7,5
120 Zapasowy
121 Zapasowy .
122 Zapasowy
123 Jednostka sterująca modułu rury kolumny kierownicy 10
124 Zapasowy .
125 Zapasowy
126 Jednostka sterująca przedniego fotela pasażera 30
127 Zapasowy
128 Zapasowy .
129 Obowiązuje dla silnika 156:

Przekaźnik silnika wentylatora chłodnicy oleju

20
130 Zapasowy .
131 Zapasowy
132 Zapasowy
133 Zapasowy .
134 Zapasowy
135 Zapasowy

Skrzynka bezpieczników przedziału bagażowego

Znajduje się w bagażniku (po prawej stronie), za pokrywą.

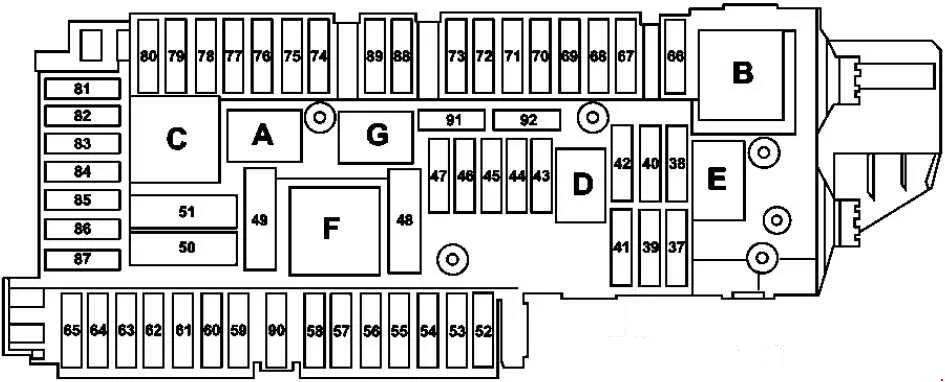

Wersja 1Mercedes-Benz Klasa C W204 (2008-2014) - schematy bezpieczników i przekaźników

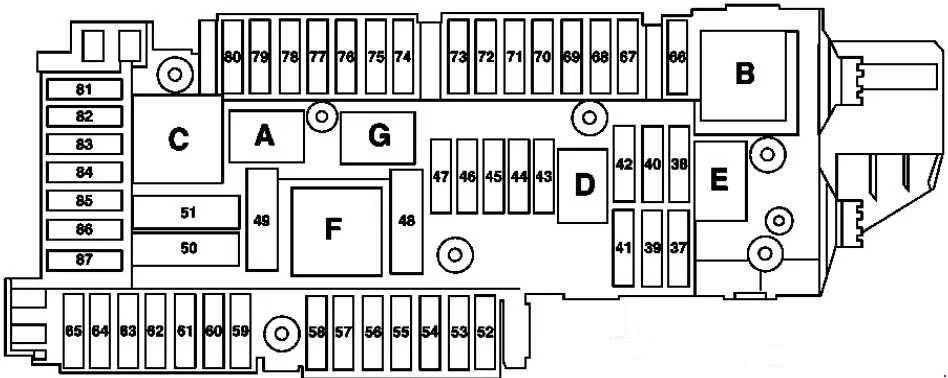

Wersja 2Mercedes-Benz Klasa C W204 (2008-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
37 od 2008 r: Fotel kierowcy NECK-PRO – cewka elektromagnetyczna zagłówka, Przedni fotel pasażera NECK -PRO – cewka elektromagnetyczna zagłówka 5
37 do 2008 r: Fotel kierowcy NECK-PRO – cewka elektromagnetyczna zagłówka, Przedni fotel pasażera NECK -PRO – cewka elektromagnetyczna zagłówka 7,5
38 Silnik wycieraczki tylnej klapy 15
39 Obowiązuje dla modelu 204.0/2/9 z wyjątkiem pojazdów dla Wielkiej Brytanii do 31.5.09: Sterownik lewych drzwi tylnych 30
40 Zapasowy
41 Obowiązuje dla modelu 204.0/2/9 do 31.3.10: Sterownik prawych drzwi tylnych
Obowiązuje od 1.4.10: Sterownik prawych drzwi przednich
30
42 Obowiązuje dla silnika benzynowego lub silnika 642 od 1.12.09 lub silnika 651 od 1.6.09: Jednostka sterująca pompy paliwa 25
42 Obowiązuje dla silnika 646 lub silnika 642 do 30.11.09 lub silnika 651 do 31.5.09: Pompa paliwa

Obowiązuje dla silnika benzynowego (do 2009 r.):

Jednostka sterująca pompy paliwa

20
43 Obowiązuje od 1.6.09 z automatyczną klimatyzacją:

Tylny silnik dmuchawy

5
44 Grupa przełączników, ustawienie prawego przedniego fotela

Przedni fotel pasażera

Przełącznik częściowo elektrycznej regulacji fotela

30
45 Grupa przełączników regulacji lewego przedniego siedzenia

Przełącznik częściowo elektrycznej regulacji siedzenia kierowcy

30
46 Wzmacniacz antenowy Antena FM na tylną szybę
Syrena alarmowa
Jednostka sterująca zabezpieczeniem wnętrza i zabezpieczeniem przed holowaniem
Wzmacniacz anteny tylnej szyby 1

Wzmacniacz antenowy TV 1 i antena DAB Band III
Wzmacniacz antenowy KEYLESS-GO
KEYLESS-GO

7,5
47 Zapasowy
48 Zapasowy
49 Ogrzewanie tylnej szyby 40
50 Prawy przedni odwracalny zwijacz napięcia awaryjnego 50
51 Lewy przedni odwracalny zwijacz napięcia awaryjnego (A76) 50
52 Zapasowy
53 od 2008 r: Jednostka sterująca rozpoznawania przyczepy 15
53 do 2008 roku: Jednostka sterująca rozpoznawania przyczepy 30
54 do 31.5.09:

Jednostka sterująca rozpoznawania przyczepy

Obowiązuje dla modelu 204.075/077/275/277:

Grupa przełączników podparcia lędźwiowego fotela kierowcy i regulacji podparcia lędźwi bocznych

Fotelu przedniego pasażera

Zespół przełączników podparcia lędźwiowego lędźwiowego fotela pasażera i regulacji poduszek bocznych

Przedni fotel pasażera

Blok zaworów AMG – Fotel kierowcy

Blok zaworowy AMG

7,5
54 od 1.6.09: Jednostka sterująca rozpoznawania przyczepy 15
55 Obowiązuje od 1.6.09: AdBlue 5
56 Jednostka sterująca rozpoznawania przyczepy

Gniazdo przyczepy

15
56 Obowiązuje dla modelu 204.077/277/377 do 31.5.09:

Grupa przełączników podparcia lędźwiowego fotela kierowcy i regulacji podparcia bocznego podparcia lędźwiowego fotela pasażera

Grupa przełączników podparcia lędźwiowego podparcia lędźwiowego fotela pasażera i regulacji podparcia bocznego podparcia lędźwiowego fotela pasażera

Blok zaworów przedniego fotela pasażera

Blok zaworów AMG fotela kierowcy

5
57 Jednostka sterująca rozpoznawania przyczepy 20
58 od 2008 r: Jednostka sterująca rozpoznawania przyczepy 20
58 do 2008 roku: Jednostka sterująca rozpoznawania przyczepy 30
59 od 2008 r:

Sterownik układu parkowania
Lewy zderzak przedni Czujnik DISTRONIC (DTR)
Prawy przedni zderzak Czujnik DISTRONIC (DTR)
Inteligentny czujnik radarowy dla lewego tylnego zderzaka
Inteligentny czujnik radarowy dla prawego tylnego zderzaka

5
59 do 2008 roku:
Jednostka sterująca PARKTRONIC

Jednostka sterująca czujników radarowych

7,5
60 Wielokonturowa pompa pneumatyczna z siedziskiem 7,5
61 Jednostka sterująca klapą podnośną 40
62 Jednostka sterująca fotela kierowcy 30
63 Jednostka sterująca przedniego fotela pasażera 30
64 Jednostka sterująca przetwornicą DC/AC 25
65 Jednostka sterująca adaptacyjnego systemu tłumienia

Jednostka sterująca modułu rury kolumny kierownicy

15
66 Zapasowy
67 od 2008 r: Jednostka sterująca wzmacniaczem systemu dźwiękowego, 30
67 do 2008 roku: Jednostka sterująca wzmacniaczem systemu dźwiękowego, 40
68 Zapasowy .
69 Wzmacniacz tylnego głośnika basowego 20
70 Jednostka sterująca monitora ciśnienia w oponach 5
71 Przednia zapalniczka z podświetleniem popielniczki
Gniazdko zasilania z przodu pojazdu
15
72 Skrzynka przyłączeniowa przestrzeni ładunkowej

Gniazdo zasilania 115 V

15
73 Złącze diagnostyczne (od 1.6.09)
Stacjonarny odbiornik radiowy zdalnego sterowania nagrzewnicy
Obowiązuje dla silnika 156 od 1.7.11:Jednostka sterująca trybem skrzyni biegów
7,5
74 Jednostka sterująca KEYLESS-GO 15
75 Stacjonarna jednostka grzewcza 20
76 Wewnętrzne gniazdo zasilania pojazdu 15
77 Jednostka sterująca systemu pomiaru wagi (WSS) 7,5
78 Regulator dmuchawy lewego przedniego siedzenia

Regulator dmuchawy prawego przedniego siedzenia

7,5
79 Jednostka sterująca systemu parkowania 5
80 Jednostka sterująca systemu czujników wideo i radarowych

Jednostka sterująca systemu parkowania

7,5
81 Jednostka sterująca interfejsu multimedialnego 5
82 Kompensator systemu telefonii komórkowej
Jednostka sterująca tunerem TV UMTS (do 31.5.09; Japonia)
Tuner telewizji cyfrowej (do 31.5.09; Japonia)
5
83 Elektroniczny sterownik poboru opłat drogowych (Japonia)
Sterownik systemu połączeń alarmowych
Kamera cofania
Lewy tylny wyświetlacz
Prawy tylny wyświetlacz
7,5
84 Jednostka sterująca cyfrowego radia satelitarnego (SDAR)

Jednostka sterująca SDAR/tunerem wysokiej rozdzielczości

Jednostka sterująca Digital Audio Broadcasting
Moduł zasilania kamery cofania

Jednostka sterująca kamery cofania

Jednostka sterująca kamery 360°

7,5
85 Jednostka sterująca tunerem telewizyjnym (do 31.5.09; Japonia)
Cyfrowy tuner telewizyjny (od 1.6.09; Japonia)
7,5
86 odtwarzacz DVD 7,5
87 Jednostka sterująca systemu połączeń alarmowych 7,5
88 Obowiązuje od 1.6.09 Zapasowy
89 Obowiązuje od 1.6.09: Jednostka sterująca rozpoznawania przyczepy
Obowiązuje od 1.6.09 z silnikiem 156: Przekaźnik silnika wentylatora chłodnicy oleju
20
90 Obowiązuje od 1.6.09 Blok bezpieczników AdBlue®, przekaźnik zasilania AdBlue 40
91 Jednostka sterująca przetwornicą DC/AC 25
91 ECO start/stop: Jednostka sterująca pompy pomocniczej oleju przekładniowego
Dotyczy silnika 642: Element grzejny przewodu odpowietrzającego
20
92 Obowiązuje od 1.6.09 Zapasowy
Przekaźniki
A Zacisk 15 przekaźnik
B Obwód przekaźnika 15R (1)
C Podgrzewany przekaźnik tylnej szyby
D Dotyczy silnika wysokoprężnego: Przekaźnik pompy paliwa
E Przekaźnik wycieraczek szyby tylnej klapy
F przekaźnik regulacji siedzenia
G Obwód przekaźnika 15R (2)

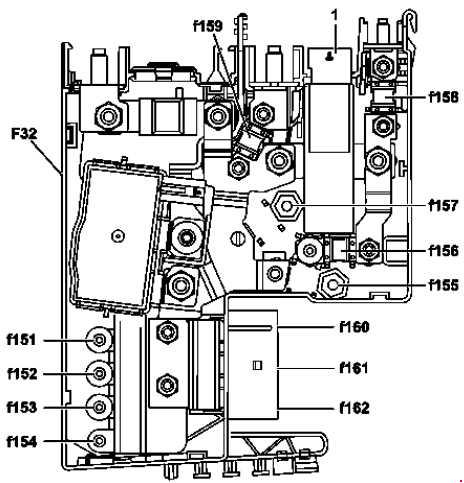

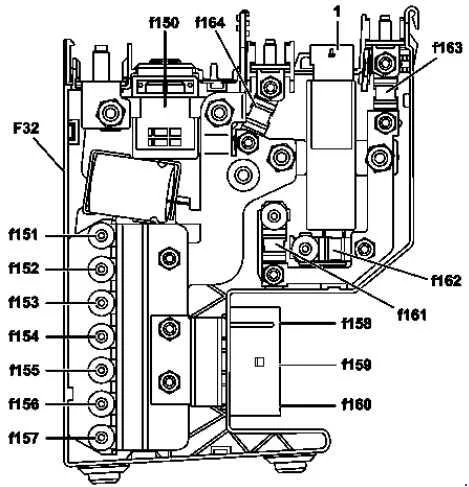

Tylna skrzynka bezpieczników wstępnych

Mercedes-Benz Klasa C W204 (2008-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
111 Obowiązuje dla silnika benzynowego: ME-SFI [ME] jednostka sterująca
Obowiązuje dla silnika wysokoprężnego: jednostka sterująca CDI
60
112 Wielofunkcyjna jednostka sterująca do pojazdów specjalnych 80
113 Obowiązuje dla silnika 156: Lewa jednostka sterująca pompy paliwa, Prawa jednostka sterująca pompy paliwa 40
114 Zapasowy
115 Wielofunkcyjna jednostka sterująca do pojazdów specjalnych 100
