W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa C W206 z lat: 2021, 2022, 2023.
Mercedes-Benz Klasa C W206 to najnowsza generacja samochodów kompaktowych z serii C produkowanych przez niemieckiego producenta Mercedes-Benz. Model ten został wprowadzony na rynek w 2021 roku i oferuje wiele udoskonaleń w porównaniu do poprzednika, W205.
Mercedes-Benz Klasa C W206 wyróżnia się nowoczesnym i dynamicznym designem, z charakterystycznymi liniami i proporcjami typowymi dla marki. Samochód posiada smukłą sylwetkę, zaokrąglone kształty i agresywnie stylizowane reflektory, które nadają mu sportowy wygląd.
Wnętrze Klasa C W206 zostało starannie zaprojektowane, oferując luksusowy i nowoczesny wystrój. Kabina została wyposażona w wysokiej jakości materiały, ergonomiczne układy przycisków i intuicyjny system infotainment. Samochód jest również bogato wyposażony w zaawansowane funkcje i technologie, takie jak duży wyświetlacz centralny, systemy wspomagające kierowcę i multimedialne opcje łączności.
Mercedes-Benz Klasa C W206 oferuje różne jednostki napędowe, w tym silniki benzynowe i wysokoprężne, w zależności od wybranej wersji. Nowoczesne jednostki napędowe zapewniają mocne osiągi, efektywność paliwową i przyjemność z jazdy.
Samochód jest również wyposażony w zaawansowane systemy bezpieczeństwa i asystentów kierowcy, które wspomagają prowadzenie i zapewniają maksymalne bezpieczeństwo podczas podróży.
Mercedes-Benz Klasa C W206 oferuje również różne warianty nadwozia, w tym sedan, kombi i coupe, aby sprostać różnym preferencjom i potrzebom kierowców.
Warto zauważyć, że dokładne informacje dotyczące poszczególnych wersji, wyposażenia i roczników można uzyskać od producenta lub lokalnego dealera Mercedes-Benz. Klasa C W206 jest kontynuacją długiej tradycji modeli Klasa C i zapewnia nowoczesne rozwiązania w zakresie stylu, technologii i komfortu.

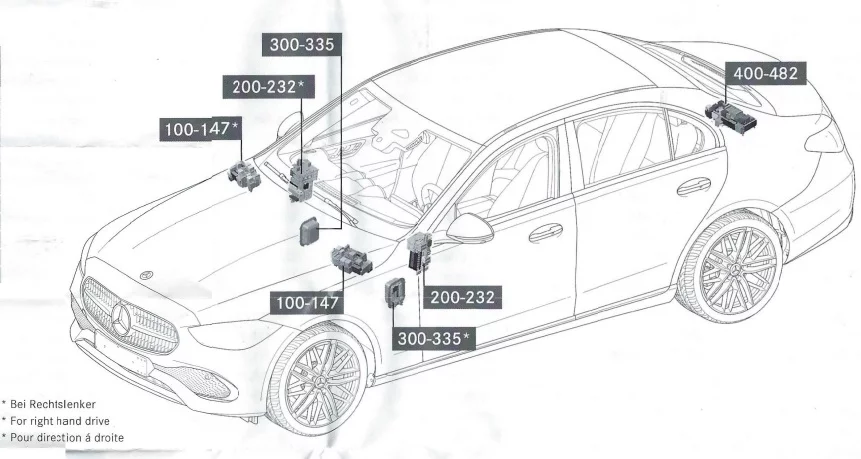

Lokalizacja

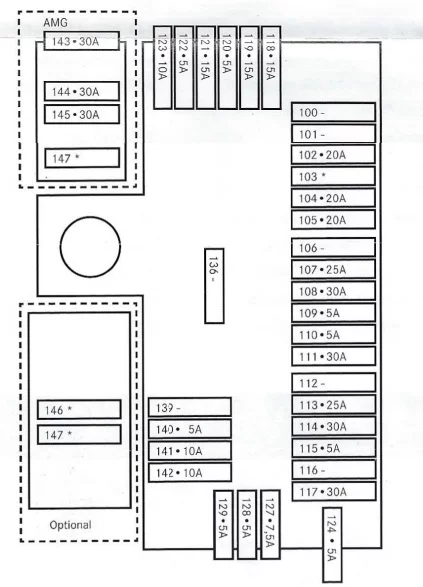

Skrzynka bezpieczników w komorze silnika, po stronie kierowcy
| Numer | Ampery [A] | Opis |
| 100 | ||
| 101 | ||
| 102 | 20 | Elektronika silnika |
| 103 | 15/25 | Elektronika silnika (AMG) |
| 104 | 20 | Elektronika silnika |
| 105 | 20 | Elektronika silnika |
| 106 | ||
| 107 | 25 | Oświetlenie zewnętrzne |
| 108 | 30 | Wycieraczka przedniej szyby |
| 109 | 5 | |
| 110 | 5 | Elektronika silnika;
Elektronika systemu hybrydowego; |
| 111 | 30 | Sterownik nadwozia, przód |
| 112 | ||
| 113 | 25 | Oświetlenie zewnętrzne |
| 114 | 30 | Sterownik nadwozia, przód |
| 115 | 5 | Elektronika silnika |
| 116 | ||
| 117 | 30 | |
| 118 | 15 | Elektronika silnika |
| 119 | 15 | Elektronika silnika |
| 120 | 5 | |
| 121 | 15 | Elektronika silnika |
| 122 | 5 | Elektronika silnika |
| 123 | 10 | |
| 124 | 5 | Elektronika silnika |
| 125 | ||
| 126 | ||
| 127 | 7,5 | |
| 128 | 5 | ESP |
| 129 | 5 | Sterownik nadwozia, przód |
| 130 | ||
| 131 | ||
| 132 | ||
| 133 | ||
| 134 | ||
| 135 | ||
| 136 | ||
| 137 | ||
| 138 | ||
| 139 | ||
| 140 | 5 | Elektronika silnika |
| 141 | 10 | System nagłośnienia |
| 142 | 10 | Elektronika silnika |
| 143 | 30 | Elektronika silnika |
| 144 | Elektronika silnika | |
| 145 | Elektronika silnika | |
| 146 | 40/30 | Elektronika silnika;
Pompa płynu chłodzącego AMG; Wspomaganie hamulca pompy próżniowej; |
| 147 | 30/5 | ESP;
Pompa płynu chłodzącego; |

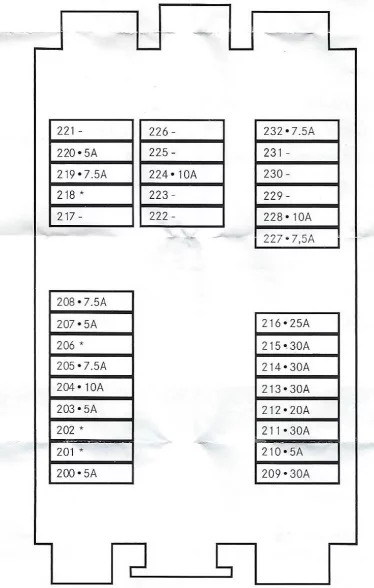

Skrzynka bezpieczników we wnętrzu pojazdu po lewej stronie
| Numer | Ampery [A] | Opis |
| 200 | 5 | Klaster instrumentów |
| 201 | 7,5/15 | Czujnik radarowy wykrywania kolizji z tyłu;
Distronic 1-pudełkowy system; |
| 202 | 5/10 | System hybrydowy;
Skrzynia biegów; |
| 203 | 5 | Kontrola klimatu |
| 204 | 10 | Centralny sterownik układu napędowego |
| 205 | 7,5 | Połączenia diagnostyczne |
| 206 | 7,5/15 | Regulacja fotela/funkcje komfortu (wspomaganie lędźwi) |
| 207 | 5 | Kontrola klimatu |
| 208 | 7,5 | |
| 209 | 30 | Sterownik nadwozia, przód |
| 210 | 5 | Elektronika systemu hybrydowego |
| 211 | 30 | Ogrzewanie i wentylacja siedzeń |
| 212 | 20 | Skrzynka multimediów |
| 213 | 30 | Napinacz pasa bezpieczeństwa, przedni lewy i prawy |
| 214 | 30 | Jednostki sterujące, drzwi |
| 215 | 30 | Regulacja fotela/funkcje komfortu |
| 216 | 25 | Zawieszenie |
| 217 | ||
| 218 | 7,5/15 | Moduł przełącznika kolumny kierownicy;
Ogrzewanie kierownicy; |
| 219 | 7,5 | AIR-BALANCE (generator zapachów) |
| 220 | 5 | Rejestracja opłat |
| 221 | ||
| 222 | ||
| 223 | ||
| 224 | 10 | Klaster instrumentów |
| 225 | ||
| 226 | ||
| 227 | 7,5 | Wyświetlacz Head-up (HUD) |
| 228 | 10 | Klaster instrumentów |
| 229 | ||
| 230 | ||
| 231 | ||
| 232 | 7,5 | Klaster instrumentów |

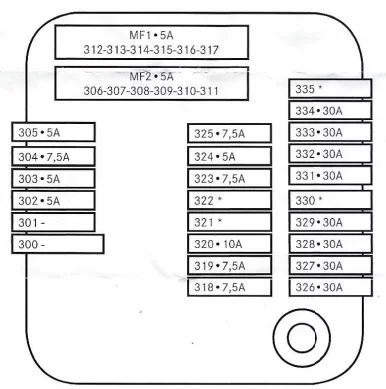

Skrzynka bezpieczników we wnętrzu pojazdu po prawej stronie (w przestrzeni na nogi)
| Numer | Ampery [A] | Opis |
| 301 | ||
| 302 | 5 | System alarmu przeciwkradzieżowego |
| 303 | 5 | Centralny zamek |
| 304 | 7,5 | Blokada zapłonu |
| 305 | 5 | Panel kontrolny pod sufitem |
| 306 | 5 | Czujnik deszczu i światła |
| 307 | 5 | |
| 308 | 5 | Elektronika systemu hybrydowego |
| 309 | 5 | System monitorowania ciśnienie w oponach |
| 310 | 5 | Elektronika systemu hybrydowego |
| 311 | 5 | Blokada zapłonu |
| 312 | 5 | |
| 313 | 5 | Regulacja fotela/funkcje komfortu |
| 314 | 5 | |
| 315 | 5 | |
| 316 | 5 | |
| 317 | 5 | Podgrzewana szyba przednia |
| 318 | 7,5 | System poduszek powietrznych |
| 319 | 7,5 | Blokada zapłonu |
| 320 | 10 | Panel kontrolny pod sufitem |
| 321 | 5/15 | Elektronika silnika;
Napęd na wszystkie koła AMG. |
| 322 | 7,5/5 | Regulacja fotela/funkcje komfortu pasażera (wspomaganie lędźwi) |
| 323 | 7,5 | System wspomagania jazdy |
| 324 | 5 | System wspomagania jazdy |
| 325 | 7,5 | Telefonia/indukcyjna funkcja ładowania telefonu komórkowego |
| 326 | 30 | Elektronika systemu hybrydowego |
| 327 | 30 | Jednostki sterujące, drzwi |
| 328 | 30 | |
| 329 | 30 | Napinacz pasa bezpieczeństwa, przedni lewy i prawy |
| 330 | Elektronika systemu hybrydowego;
Ogrzewanie postojowe; |
|
| 331 | 30 | Radio, system nawigacji |
| 332 | 30 | Regulacja fotela/funkcje komfortu |
| 333 | 30 | Przesuwany szyberdach, panoramiczny dach |
| 334 | 30 | Przesuwany szyberdach, panoramiczny dach |
| 335 | 5/10/20 | Skrzynka multimediów (MM box – standard, kod 14U, kod 72B USB Plus) |

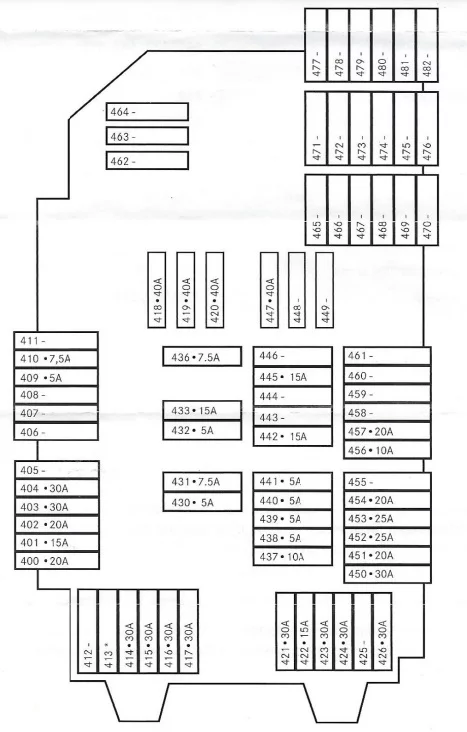

Skrzynka bezpieczników w bagażniku
| Numer | Ampery [A] | Opis |
| 400 | 20 | Gniazdo 12V i zapalniczka, przód |
| 401 | 15 | Gniazdo 12V, bagażnik |
| 402 | 20 | Gniazdo 12V, tył |
| 403 | 30 | |
| 404 | 30 | |
| 405 | ||
| 406 | ||
| 407 | ||
| 408 | ||
| 409 | 5 | Elektronika systemu hybrydowego |
| 410 | 7,5 | |
| 411 | ||
| 412 | ||
| 413 | 15/30 | Selektywna redukcja katalityczna;
Wtrysk wody AMG; |
| 414 | 30 | Sterownik nadwozia, tył |
| 415 | 30 | System paliwa |
| 416 | 30 | Jednostki sterujące, drzwi |
| 417 | 30 | Jednostki sterujące, drzwi |
| 418 | 40 | Elektronika silnika |
| 419 | 40 | Ogrzewanie tylnej szyby |
| 420 | 40 | Klapa bagażnika/zdalny zamek tylnych drzwi/Dostęp bezdotykowy |
| 421 | 30 | Sterownik nadwozia, tył |
| 422 | 15 | System nagłośnienia |
| 423 | 30 | |
| 424 | 30 | Ogrzewanie i wentylacja siedzeń |
| 425 | ||
| 426 | 30 | |
| 427 | ||
| 428 | ||
| 429 | ||
| 430 | 5 | Telefonia/indukcyjna funkcja ładowania telefonu komórkowego |
| 431 | 7,5 | Moduł komunikacyjny |
| 432 | 5 | System wspomagania jazdy |
| 433 | 15 | System ładowania |
| 434 | ||
| 435 | ||
| 436 | 7,5 | Elektronika systemu hybrydowego |
| 437 | 10 | |
| 438 | 5 | |
| 439 | 5 | System wspomagania jazdy |
| 440 | 5 | Elektronika systemu hybrydowego |
| 441 | 5 | Klapa bagażnika/zdalny zamek tylnych drzwi/Dostęp bezdotykowy |
| 442 | 15 | |
| 443 | ||
| 444 | ||
| 445 | 15 | System nagłośnienia |
| 446 | ||
| 447 | 40 | System nagłośnienia |
| 448 | ||
| 449 | ||
| 450 | 20 | Hak holowniczy |
| 451 | 30 | Hak holowniczy |
| 452 | 25 | Hak holowniczy |
| 453 | 25 | Hak holowniczy |
| 454 | 20 | Hak holowniczy |
| 455 | ||
| 456 | 10 | Elektronika systemu hybrydowego |
| 457 | 20 | |
| 458 | ||
| 459 | ||
| 460 | ||
| 461 | ||
| 462 | ||
| 463 | ||
| 464 | ||
| 465 | ||
| 466 | ||
| 467 | ||
| 468 | Asystent parkowania | |
| 469 | ||
| 470 | ||
| 471 | ||
| 472 | ||
| 473 | ||
| 474 | ||
| 475 | ||
| 476 | ||
| 477 | ||
| 478 | ||
| 479 | ||
| 480 | ||
| 481 | ||
| 482 |
