Mazda MX-5 IV (2018-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy MX-5 III z lat: 2018, 2019, 2020, 2021, 2022, 2023.

Mazda MX-5 IV została całkowicie zmodernizowana, zachowując jednak ducha i filozofię swoich poprzedników. MX-5 IV kontynuowała tradycję prostego i lekkiego roadstera, co wpłynęło na zachowanie ekscytującej jazdy i zwinności na drodze. W tej generacji postawiono szczególny nacisk na zmniejszenie masy pojazdu, co przyczyniło się do poprawy osiągów, zwrotności i dynamiki prowadzenia.

Pod względem designu, Mazda MX-5 IV prezentuje bardziej dynamiczny wygląd w porównaniu do poprzednich generacji. Charakteryzuje się smukłą sylwetką, charakterystycznym przednim grillami z logo Mazdy i wyrazistymi reflektorami LED. Mimo że zachowano klasyczne cechy roadstera, nowa generacja otrzymała bardziej współczesny wygląd.

Wnętrze Mazdy MX-5 IV zostało zaprojektowane, aby zapewnić kierowcy pełne skupienie na prowadzeniu. Ergonomicznie zaprojektowane fotele, wygodne umiejscowienie elementów sterujących i skonfigurowany kokpit zwracają uwagę na kierowcę i zapewniają przyjemne doznania podczas jazdy.

Pod względem napędu, Mazda MX-5 IV była oferowana z różnymi silnikami, w zależności od regionu. Jednym z popularnych silników był czterocylindrowy, turbodoładowany silnik o wysokim stopniu sprężania, który dostarczał odpowiednią moc do zwiększenia radości z jazdy.

Zobacz także:  Mazda RX-8 (2006) - schematy bezpieczników i przekaźników

Mazda MX-5 IV zdobyła uznanie krytyków za swoje doskonałe osiągi, zwinność i przyjemność z prowadzenia, będąc nadal jednym z najbardziej uwielbianych roadsterów na świecie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

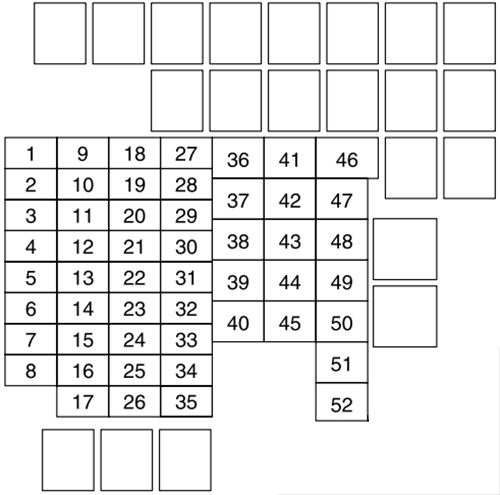

Komora silnika

Numer Ampery [A] Opis
1 5 A
2 5 A
3 7,5 A Klakson
4 15A Do ochrony różnych obwodów
5 7,5 A Układ sterowania silnikiem
6
7 15A Światło górne
8 7,5 A Układ sterowania silnikiem
9 15A System nagłośnienia
10 10 A Klaster instrumentów, licznik
11 7,5 A Poduszka powietrzna
12
13 7,5 A System nagłośnienia
14 20 A 2018: Układ sterowania silnikiem

2019-2023: Nieużywany

15 10 A Układ sterowania silnikiem
16 15A Układ sterowania silnikiem
17 25 A System nagłośnienia
18 7,5 A Klimatyzator
19 20 A 2018: Nieużywany

2019-2023: System sterowania skrzynią biegów (niektóre modele)

20 15A System sterowania skrzynią biegów (niektóre modele)
21 25 A Elektryczne zamki do drzwi
22 20 A Reflektor (prawa strona)
23 7,5 A Układ sterowania silnikiem
24 20 A Tylne światła, oświetlenie tablicy rejestracyjnej. Światła postojowe
25 15A
26 25 A Światło górne
27 15A
28 20 A
29 10 A Światła stopu
30 15A Klakson
31 20 A Reflektor (lewy)
32 30 A ABS, system dynamicznej kontroli stabilności
33 15A Światła awaryjne, kierunkowskazy
34 15A System paliwowy
35 5 A
36 20 A Wycieraczki
37 50 A Do ochrony różnych obwodów
38
39 30 A 2018: Nieużywany

2019-2023: Układ sterowania silnikiem

40 50 A ABS, system dynamicznej kontroli stabilności
41 20 A Układ sterowania silnikiem
42 30 A Układ sterowania hamulcami
43 30 A Wentylator chłodzący
44 40 A
45 40 A Układ sterowania silnikiem
46 60 A Układ wspomagania kierownicy
47 30 A Odmgławiacz tylnej szyby
48 30 A Do ochrony różnych obwodów
49 30 A 2018: Układ sterowania silnikiem

2019-2023: Nieużywany

50 40 A Klimatyzator
51
52 20A 2018: Nieużywany

2019-2023: Układ sterowania silnikiem

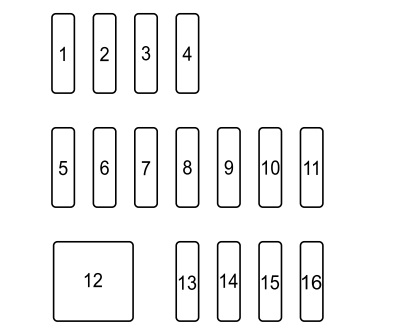

Przedział pasażerski

Numer Ampery [A] Opis
1 30 A Chowany fastback (prawa) (niektóre modele)
2 30 A Chowany fastback (lewa) (niektóre modele)
3
4 10 A 2018: Nieużywany

2019-2023: Układ sterowania silnikiem

5 15A Gniazda akcesoriów
6
7 7,5 A Wskaźnik zmiany biegu AT (niektóre modele)
8 7,5 A Lusterko do sterowania mocą
9 30 A Chowany fastback (prawa) (niektóre modele)
10 30 A Chowany fastback (lewa) (niektóre modele)
11 15A Spryskiwacz szyby przedniej
12 30 A Elektryczne szyby
13
14 15A 2018: Nieużywany

2019-2023: Elektroniczna blokada kierownicy

15 20 A Podgrzewacz siedzenia (niektóre modele)
16 7,5 A Odmgławiacz lusterek (niektóre modele)
