Lexus IS 250, 300, 350, 220d (2006-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa IS 250, 300, 350, 220d z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się […]

10/03/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa IS 250, 300, 350, 220d z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Ruch lewostronny

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników



Kierownica z prawej strony

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

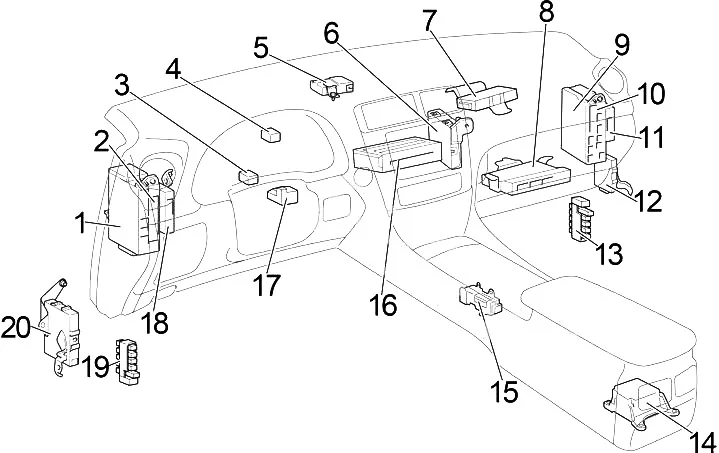

  1. Skrzynka bezpieczników (lewy)
  2. ECU ciała (lewy)
  3. ECU przechyłu i teleskopu
  4. Włącz migacz sygnału
  5. Pole kodu identyfikacyjnego
  6. Wzmacniacz klimatyzacji
  7. ECU sterowania źródłem zasilania
  8. ECU kontroli poślizgu
  9. Skrzynka bezpieczników (prawa)
  10. ECU ciała (RH)
  11. ECU bramy
  12. ECU podwójnego zamka drzwi
  13. Złącze przyłączeniowe
  14. Centrum montażu czujnika poduszki powietrznej
  15. ECU sterowania blokadą zmiany biegów
  16. Zespół nawigacji modułu multimedialnego
  17. ECU blokady kierownicy
  18. ECU kontroli odległości
  19. Złącze przyłączeniowe
  20. ECU obrotowego reflektora

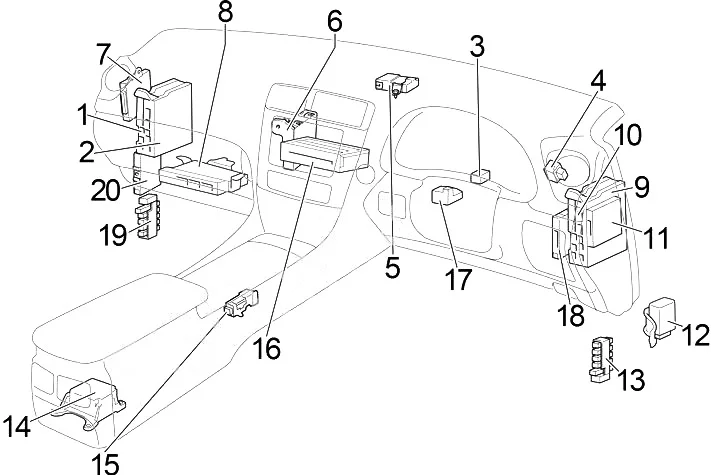

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

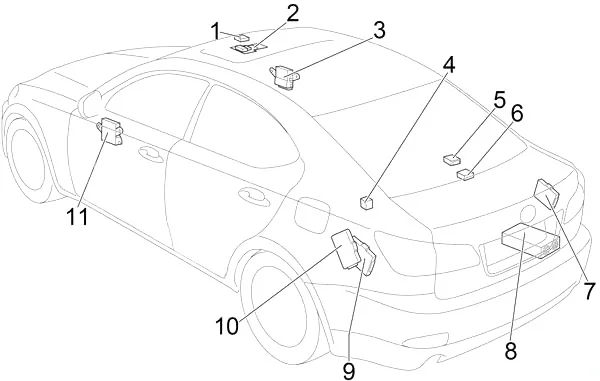

  1. ECU sterowania dachem przesuwnym
  2. Blok połączeń napowietrznych
  3. ECU sterowania lusterkiem zewnętrznym (prawym)
  4. Przekaźnik grzałki lustra
  5. Odbiornik kontroli drzwi
  6. Tylny przekaźnik przeciwsłoneczny
  7. Certyfikacja ECU
  8. Wzmacniacz komponentowy stereo
  9. ECU kontroli pasów bezpieczeństwa
  10. Ostrzeżenie o odprawie ECU
  11. ECU sterowania lusterkiem zewnętrznym (lewy)



Skrzynka bezpieczników w przedziale pasażerskim nr 1 (lewa)

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie. Zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

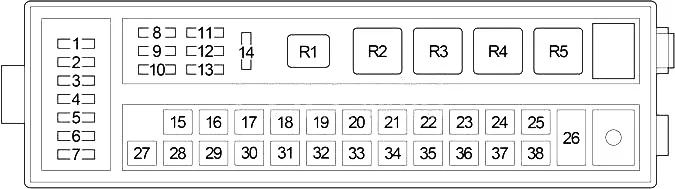

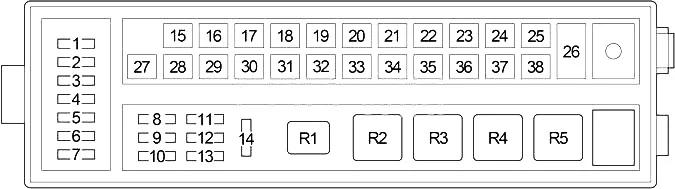

Numer Ampery [A] Opis
1 30 Fotel elektryczny
2 7,5 System klimatyzacji
3 15 Odmgławiacze zewnętrznych lusterek wstecznych
4 10 Wyświetlacz
5
6 10 Otwieracz drzwi wlewu paliwa
7 7,5
8 30 Pas bezpieczeństwa przedkolizyjnego
9 25 Elektryczny szyberdach
10 10 Światła tylne, oświetlenie tablicy rejestracyjnej, światła postojowe
11
12 7,5 Przełącznik oświetlenia, system klimatyzacji, wyświetlacz
13 7,5 Tylne światło przeciwmgielne
14 10 Tempomat, system klimatyzacji, wspomaganie kierownicy, czujnik deszczu, przeciwodblaskowe lusterko wsteczne, system blokady zmiany biegów, szyberdach, system ostrzegania o ciśnieniu w oponach
15
16 15 Ogrzewacze siedzeń i wentylatory
17 20 Okna elektryczne
18 20 Elektryczne szyby, zewnętrzne lusterko wsteczne
19 7,5 Inteligentny system dostępu z przyciskiem start
20
21 7,5 Automatyczny system poziomowania reflektorów
22 10 Układ ładowania, środek do czyszczenia reflektorów, odmgławiacz tylnej szyby, elektryczne wentylatory chłodzące, migacze awaryjne, kierunkowskazy, światła cofania, światła stopu, podgrzewane lusterka, osłona przeciwsłoneczna, pasy bezpieczeństwa, system wspomagania parkowania, tempomat, system klimatyzacji, PTC nagrzewnica, manualna skrzynia biegów, odmrażacz wycieraczek szyby przedniej
23
24 30 Wycieraczki
Zobacz także:  Lexus RX 350 (XU30) (2007-2009) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim nr 2 (prawa)

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po prawej stronie. Zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Fotel elektryczny
2 15 Podwójny zamek drzwi
3 7,5 System diagnostyki pokładowej
4 7,5 Światła stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, VDIM, system blokady zmiany biegów, wysoko zamontowane światło stopu
5
6 20 Elektrycznie odchylana i teleskopowa kolumna kierownicy
7
8 10 Audio
9
10 7,5 Licznik
11 10 System poduszek powietrznych SRS, system Lexus link, tempomat, system blokady kierownicy, układ paliwowy, światła stopu
12 7,5 System łączenia Lexusa, zegar, system klimatyzacji, audio, wyświetlacz, zewnętrzne lusterka wsteczne, inteligentny system dostępu z uruchamianiem przyciskiem, monitor wspomagania parkowania Lexus, oświetlenie schowka, oświetlenie skrzynki konsoli, system komunikacji multipleksowej, wyświetlacz, inteligentny system dostępu z przyciskiem
13
14 15 Zapalniczka
15 15 Gniazdo zasilania
16
17 20 Okna elektryczne
18 20 Elektryczne szyby, zewnętrzne lusterka wsteczne
19 15 Inteligentny system dostępu z przyciskiem start
20 7,5 Pasy bezpieczeństwa, system wspomagania parkowania, automatyczna skrzynia biegów, podgrzewanie foteli i wentylator, odmrażacz do wycieraczek
21 15 Ogrzewacze siedzeń i wentylatory
22 10 Elektrycznie regulowane fotele, inteligentny system dostępu z przyciskiem startu, system AWD, zewnętrzne lusterka wsteczne, VDIM, VSC, system klimatyzacji, przedkolizyjny pas bezpieczeństwa, elektryczny układ kierowniczy i teleskopowy, elektryczne szyby, system nawigacji
23
24
Zobacz także:  Lexus SC 300, SC 400 (Z30) (1991-2000) - schematy bezpieczników i przekaźników



Komora silnika

Ruch lewostronny

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

Kierownica z prawej strony

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

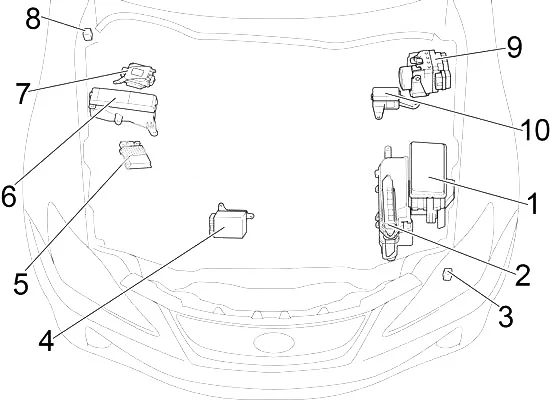

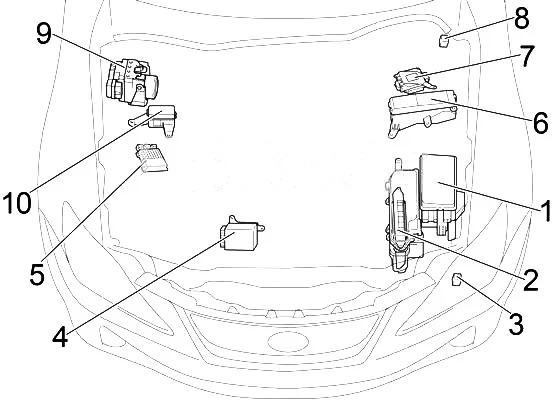

  1. Skrzynka bezpieczników 1
  2. ECU silnika
  3. Przekaźnik sterujący czyszczenia reflektorów
  4. Benzyna:  sterownik wtryskiwacza (EDU)
  5. Olej napędowy:  sterownik wtryskiwacza (EDU)
  6. Skrzynka bezpieczników 2
  7. ECU wspomagania kierownicy
  8. Przekaźnik świecy żarowej
  9. ECU kontroli poślizgu z siłownikiem
  10. Skrzynka przekaźnikowa



Skrzynka bezpieczników komory silnika 1

Wciśnij wypustki i zdejmij pokrywę.

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

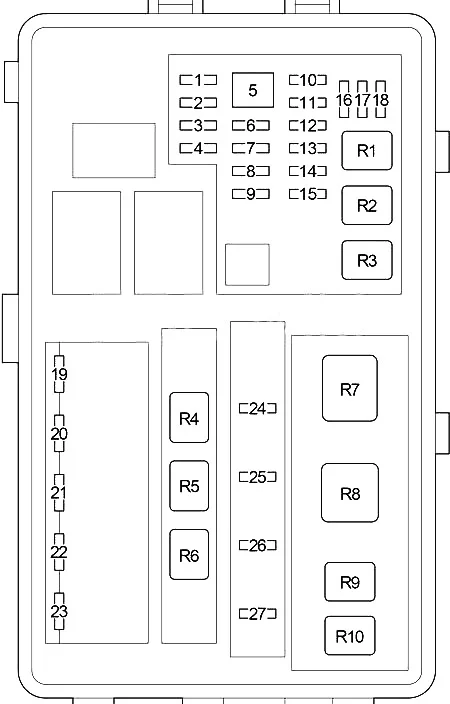

Numer Ampery [A] Opis
1 10 System zapłonu
2 10 Układ paliwowy, układ wydechowy
3 15 Światła mijania (prawe)
4 15 Światła mijania (lewe)
5 30 Środek do czyszczenia reflektorów
6
7 7,5 System klimatyzacji
8 25 Odmrażacz wycieraczek przedniej szyby
9 30 Przednie światła przeciwmgielne, światła postojowe, spryskiwacze szyby przedniej
10 25 Reflektor świateł drogowych, klakson
11 15 System wydechowy
12 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
13 7,5 System ładowania
14 10 TEL
15 25 Blokada kierownicy
16
17
18
19 20 Światła drogowe reflektorów
15 Światła drogowe reflektorów
20 10 Klakson
21 20 Spryskiwacz przedniej szyby
22 10 Światła postojowe
23 15 Przednie światła przeciwmgielne
24
25 25 System paliwowy
26 25 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
27 20 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
Przekaźnik
R1 Sprzęgło sprężarki klimatyzacji (A/C COMP)
R2 Elektryczny wentylator chłodzący (FAN №1)
R3 Czujnik przepływu powietrza (A/F)
R4 Zapłon (IG 2)
R5 Rozrusznik (ST CUT)
R6 Elektryczny wentylator chłodzący (FAN №3)
R7 Pompa paliwa (F/PMP)
R8 Oświetlenie (PANEL)
R9 Światło hamowania (BRK-LP)
R10 Elektryczny wentylator chłodzący (FAN №2)



Skrzynka bezpieczników komory silnika 2

Wciśnij wypustki i zdejmij pokrywę.

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

Ruch lewostronny

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

Kierownica z prawej strony

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 VDIM
2 25 Grzałka elektryczna
3 15 Światła awaryjne, kierunkowskazy
4 20 Bezpiecznik: „IG2”, „IGN”, „WSKAŹNIK”
5 30 Audio
6 20 Bezpiecznik: „KOPUŁKA”, „MPX-B”
7 30 Audio
8 10 Reflektory, przednie światła przeciwmgielne, światła postojowe, oświetlenie tablicy rejestracyjnej, spryskiwacz przedniej szyby, klakson, elektryczny system blokady drzwi, elektryczne szyby, elektryczne fotele, elektryczne przechylanie i teleskopowa kolumna kierownicy, licznik, inteligentny system dostępu z przyciskiem startu, zewnętrzne lusterka wsteczne, system klimatyzacji, system bezpieczeństwa,
9 10 Oświetlenie wewnętrzne, licznik
10
11
12
13
14
15 60 Układ blokady kierownicy, układ wydechowy, bezpiecznik:”FR CTRL-B”, „ETCS”, „ALT-S”
16 80 Jednostka sterująca blaskiem
17 50 VSC, VDIM
18 30 System zamka drzwi, inteligentny system dostępu z przyciskiem startu
19
20 30 Światła mijania reflektorów
21 30 Inteligentny system dostępu z przyciskiem start
22 30 Zasilanie zamka drzwi, bezpiecznik: „BEZPIECZEŃSTWO”
23 60 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
24 80 Wspomaganie kierownicy
25
26 150 Bezpiecznik: „LH J/B-AM”, „E/G-AM”, „GLW PLG2”, „NAGRZEWNICA”, „WENTYLATOR1”, „WENTYLATOR2”, „ODFOG”, „ABS2”, „RH J/B- AM”, „GLW PLG1”, „LH J/BB”, „RH J/BB”
27
28 50 Grzałka PTC
29 80 Bezpiecznik: „OBD”, „STOP SW”, „TI&TE”, „FR P/ Seat RH”, „RAD №3”, „ECU-IG RH”, „RH-IG”, „FR S/HTR RH”, „ACC”, „CIG”, „PWR OUTLET”
30 30 VSC
31 50 Odmgławiacz tylnej szyby
32 40 Elektryczne wentylatory chłodzące
33 40 Elektryczne wentylatory chłodzące
34 50 System klimatyzacji
35 50 Grzałka PTC
36 60 Oczyszczacze reflektorów, przednie światła przeciwmgielne, światła postojowe, system klimatyzacji
37 80 Bezpiecznik: „S/ROOF”, „FR P/ Seat LH”, „TV №1”, „A/C”, „FUEL/OPEN”, „PSB”, „FR WIP”, „H-LP LVL”, „LH-IG”, „ECU-IG LH”, „PANEL”, „OGON”, „MIR HTR”, „FR S/HTR LH”
38
Przekaźnik
R1 Rozrusznik
R2 Benzyna: Grzałka PTC (GLW RLY1)
Olej napędowy: elektryczny wentylator chłodzący (FAN №1)
R3 Reflektor (HEAD LP)
R4 Benzyna: Grzałka PTC (GLW RLY2)
Olej napędowy: elektryczny wentylator chłodzący (FAN №3)
R5 Odmgławiacz tylnej szyby (DEFOG)
Zobacz także:  Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

Skrzynka przekaźnikowa

Lexus IS 250, 300, 350, 220d (2006-2013) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1 Układ przeciwblokujący (ABS MOTOR1)
R2 Układ przeciwblokujący (ABS SOL)
R3 Odmrażacz wycieraczek przedniej szyby (DEICER)
R4 Układ przeciwblokujący (ABS MOTOR2)
