W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa GX 460 (J150) z lat: 2009, 2010, 2011, 2012, 2013.

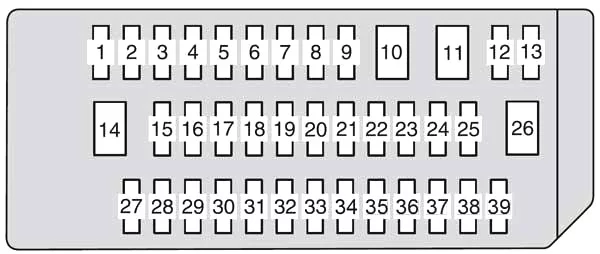

Schemat skrzynki bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się pod deską rozdzielczą. Zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.
| Numer | Ampery [A] | Opis |
| 1 | 15 | Gniazdo zasilania |
| 2 | 7,5 | Silnik zewnętrznego lusterka wstecznego, BODY ECU, system klimatyzacji, system audio, system nawigacji, system wspomagania parkowania, przekaźnik zapasowy, DSS#2 ECU, wskaźnik AT, EFI ECU, shift lock ECU, DCM, MAYDAY ECU |
| 3 | 10 | Światła awaryjne, system audio, wyświetlacz informacyjny, DSS#2 ECU, czujnik wspomagania parkowania |
| 4 | 10 | Holowniczy |
| 5 | 20 | Układ zawieszenia pneumatycznego |
| 6 | 10 | KDSS ECU |
| 7 | 20 | System 4WD, blokada tylnego mechanizmu różnicowego |
| 8 | 30 | Przedni fotel elektryczny (z lewej) |
| 9 | 25 | System podwójnego zamka, otwieracz szyby, BODY ECU |
| 10 | – | – |
| 11 | 30 | PSB ECU |
| 12 | 15 | Sterowanie uchylne i teleskopowe |
| 13 | 15 | Przednie światła przeciwmgielne |
| 14 | ||
| 15 | 7,5 | DLC3 |
| 16 | 7,5 | System klimatyzacji |
| 17 | 7,5 | System startowy |
| 18 | 25 | Tylne okno elektryczne (lewe) |
| 19 | – | – |
| 20 | 10 | Shift lock ECU, VSC ECU, ABS ECU, czujnik skrętu, czujnik odchylenia, przełącznik sekwencyjny, ECU automatycznej wycieraczki, przekaźnik rezerwowy, sterowanie pochylaniem i teleskopem, PSB ECU, DSS#1 ECU, czujnik radaru przedniego, AFS ECU, PRASA DO OPON ECU, STEROWNIK MON ECU |
| 21 | 7,5 | Przedni kierunkowskaz, tylny kierunkowskaz, boczny kierunkowskaz, kierunkowskaz miernika, światło przyczepy, ALT, VSC, przełącznik C/C, przekaźnik SROP LP, przekaźnik MGC, przekaźnik wentylatora skraplacza |
| 22 | 10 | Odmgławiacz tylnej szyby, pamięć zewnętrznego lusterka wstecznego, przełącznik ogrzewania/wentylacji foteli, przekaźnik falownika, system klimatyzacji, lusterko EC, ECU nadwozia, czujnik spalin, czujnik wspomagania parkowania, system nawigacji, DSS#2 ECU, przełącznik licznika, licznik akcesoriów , składany fotelECU, O/H IG, czyścik reflektorów, tylny system klimatyzacji, odladzacz, 4,2 cala. wyświetlacz, moduł D, czujnik deszczu, zawieszenie pneumatyczne, RR VLV ECU, podgrzewanie kierownicy, LKA, P/ SEAT IND |
| 23 | – | – |
| 24 | 20 | Nagrzewnica i wentylator siedzeń |
| 25 | 30 | Przedni fotel elektryczny (prawy) |
| 26 | 30 | Przednie okno elektryczne (po stronie pasażera), pamięć zewnętrznego lusterka wstecznego |
| 27 | 10 | Okno mocy |
| 28 | 25 | Elektryczna szyba przednia (po stronie kierowcy) |
| 29 | 25 | Tylne okno elektryczne (prawe) |
| 30 | – | – |
| 31 | 25 | Szyberdach |
| 32 | 30 | Wycieraczki i spryskiwacze przedniej szyby |
| 33 | 20 | Wycieraczki i spryskiwacze przedniej szyby, wycieraczki i spryskiwacze tylnej szyby |
| 34 | – | – |
| 35 | 10 | Lodówka |
| 36 | 10 | EFI ECU, C/OPN RLY, VSC ECU, ECU poduszki powietrznej, inteligentny system wprowadzania i uruchamiania, ECU blokady kierownicy, ECU bramy CAN |
| 37 | 7,5 | Metr |
| 38 | 7,5 | Przełącznik świateł awaryjnych, przełącznik ogrzewania foteli, przełącznik 4WD, przełącznik blokady środkowego mechanizmu różnicowego, przełącznik blokady tylnego mechanizmu różnicowego, zawieszenie pneumatyczne, wyłącznik VSC, przełącznik oświetlenia wnętrza, oświetlenie schowka, lampka kontrolna położenia zmiany biegów, system audio, system nawigacji, przełącznik układu kierowniczego, włącznik układu wspomagania parkowania, włącznik poziomowania reflektorów, włącznik spryskiwacza reflektorów, włącznik składanego fotela, włącznik lusterka wstecznego, włącznik ODO/TRIP, P/ SEAT IND, SHIFT, COOL BOX, wyświetlacz wielofunkcyjny, system klimatyzacji, oświetlenie uchwytu na kubki , dodatkowe oświetlenie skrzyni |
| 39 | 10 | Przednie światła pozycyjne, tylne światła, światła tablicy rejestracyjnej, EFI ECU, tylne światła przeciwmgielne, holowanie, przednie światła przeciwmgielne |

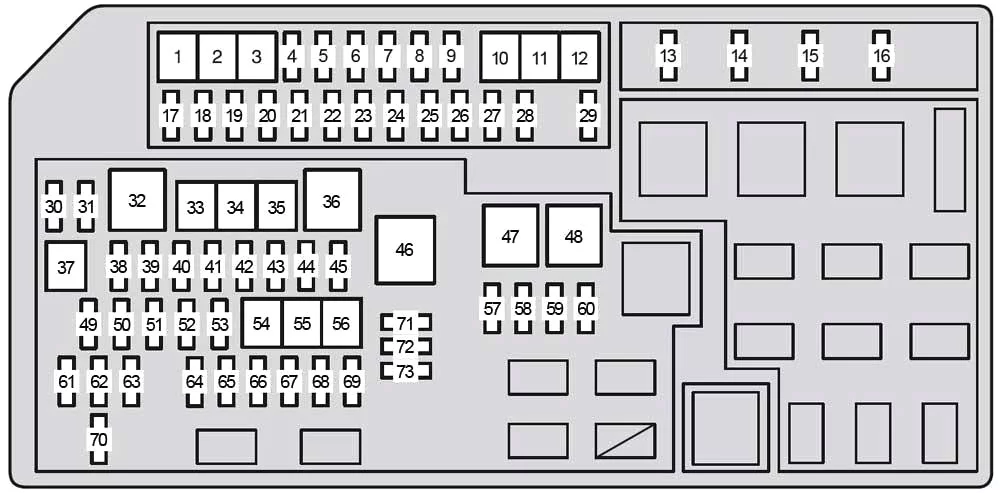

Schemat skrzynki bezpieczników w komorze silnika
Wciśnij wypustki i zdejmij pokrywę.
| Numer | Ampery [A] | Opis |
| 1 | 40 | Tylny układ klimatyzacji |
| 2 | – | – |
| 3 | 50 | Układ zawieszenia pneumatycznego, AIR SUS №2 |
| 4 | 15 | Falownik |
| 5 | – | – |
| 6 | 30 | Odmgławiacz tylnej szyby |
| 7 | – | – |
| 8 | 20 | Odmrażacz do wycieraczek |
| 9 | – | – |
| 10 | – | – |
| 11 | 30 | Holowniczy |
| 12 | – | – |
| 13 | 20 | Wtryskiwacz, zapłon, licznik |
| 14 | 10 | Klakson |
| 15 | 25 | EFI ECU, przekaźnik nagrzewnicy A/F, przekaźnik pompy paliwa, EFI №2 |
| 16 | 20 | A/F SSR |
| 17 | – | – |
| 18 | 10 | Otwieracz pokrywy paliwa |
| 19 | 20 | Tylny podgrzewacz siedzeń |
| 20 | 30 | SIEDZENIE SKŁADANE (lewe) |
| 21 | 30 | SIEDZENIE SKŁADANE (po prawej) |
| 22 | 30 | Holowniczy |
| 23 | – | – |
| 24 | 10 | System klimatyzacji |
| 25 | 10 | Ogrzewanie kierownicy |
| 26 | 20 | Wentylator skraplacza |
| 27 | 10 | Światła stopu, wysokie światło stopu, wyłącznik światła stopu, przekaźnik świateł stopu, VSC ECU, holowanie, inteligentny system dostępu z przyciskiem start |
| 28 | – | – |
| 29 | 7,5 | ECU AIR SUS |
| 30 | 15 | Światła drogowe (prawe) |
| 31 | 15 | Światła drogowe (lewe) |
| 32 | 50 | System klimatyzacji |
| 33 | 30 | Wycieraczki i spryskiwacze tylnej szyby |
| 34 | 30 | Środek do czyszczenia reflektorów |
| 35 | – | – |
| 36 | 80 | INWERTER AC |
| 37 | 30 | Rozrusznik MTR |
| 38 | 25 | Przekaźnik DIM, reflektory, system świateł do jazdy dziennej |
| 39 | 7,5 | ALT |
| 40 | 15 | Przedni kierunkowskaz, tylny kierunkowskaz, boczny kierunkowskaz, kierunkowskaz miernika; |
| 41 | 25 | Silnik zamka drzwi, szklany właz) otwieracz |
| 42 | 10 | EFI ECU |
| 43 | 15 | ZKP |
| 44 | – | – |
| 45 | 30 | Holowniczy |
| 46 | 140 | Klimatyzacja, AIR SUS, czyszczenie reflektorów, holowanie, składane fotele, STOP, tylna szyba – odmgławiacz, MIR HTR, CDS FAN, RR FOG, DEICER, ALT CON, MG-CLT, RR SEAT HTR, STRG HTR, J/B, RR WIP, RR WSH |
| 47 | 80 | Wtryskiwacz, zapłon, miernik, EFI, nagrzewnica A/F, klakson |
| 48 | – | – |
| 49 | 15 | System audio, system nawigacji, tylny system rozrywk |
| 50 | 7,5 | System startowy |
| 51 | 10 | System nawigacyjny |
| 52 | 7,5 | MAYDAY |
| 53 | 30 | System nagłośnieniowy |
| 54 | 50 | ABS, VSC |
| 55 | 30 | ABS, VSC |
| 56 | 50 | Pompa powietrza |
| 57 | 10 | Klakson bezpieczeństwa, syrena samozasilająca, podwójna blokada ECU |
| 58 | 7,5 | inteligentny system dostępu z przyciskiem start |
| 59 | 20 | System blokady kierownicy |
| 60 | 30 | Holowniczy |
| 61 | 15 | Wycieraczka tylnej szyby |
| 62 | 10 | Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie toaletowe, oświetlenie sufitowe w drzwiach, oświetlenie na nogi, oświetlenie na nogi zewnętrzne, moduł sufitowy |
| 63 | 10 | ECU nadwozia, licznik, Fieater, czujnik skrętu, bezprzewodowy pilot, pamięć pozycji SEAT, sterowanie uchylne i teleskopowe, multiwyświetlacz, inteligentny system dostępu z przyciskiem startu, składany fotel, lodówka, DSS#2 ECU, przełącznik kierownicy, D- przełącznik modułu, moduł napowietrzny |
| 64 | 7,5 | DSS#1 ECU |
| 65 | 15 | Światła mijania reflektorów (prawe), system poziomowania reflektorów |
| 66 | 15 | Światła mijania reflektorów (lewe), system poziomowania reflektorów |
| 67 | 10 | Cewka, wtryskiwacz, zapłon, filtr szumów |
| 68 | 10 | 02 SSR, AFM, ACIS VSV, Al COMB, KEY OFF POMPA, EYP VSV, ZAWÓR EGR, KANISTER VSV, Al VSV RLY, Al POMPA HTR RLY |
| 69 | 7,5 | DSS#1 ECU |
| 70 | 15 | Spryskiwacz tylnej szyby |
| 71 | – | Zapasowy bezpiecznik |
| 72 | – | Zapasowy bezpiecznik |
| 73 | – | Zapasowy bezpiecznik |
