Lexus ES 250 (VZV21) (1989-1991) – schematy bezpieczników i przekaźników

Rocznik 1989-1991 Generacja VZV21
Zaktualizowano 29.01.2025
Lexus ES 250 (VZV21) (1989-1991) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa ES 250 (VZV21) z lat: 1989, 1990, 1991.

Sprawdzanie oraz wymiana bezpieczników Lexus ES 250 (VZV21) (1989-1991)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Lexus ES 250 (VZV21) (1989-1991)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

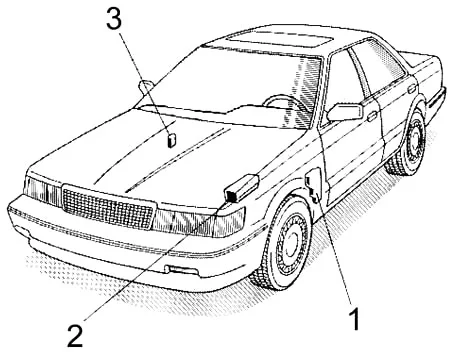

Lokalizacja bezpieczników Lexus ES 250 (VZV21) (1989-1991)

Lexus ES 250 (VZV21) (1989-1991) - schematy bezpieczników i przekaźników

  1. Panel boczny po stronie kierowcy
  2. Komora silnika
  3. Panel boczny pasażera

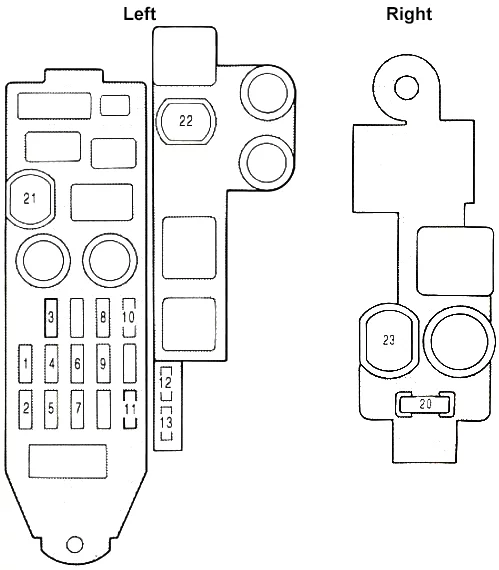

Skrzynki bezpieczników w przedziale pasażerskim Lexus ES 250 (VZV21) (1989-1991)

W kabinie znajdują się dwie bloki bezpieczników – pierwsza w panelu odskoku po stronie kierowcy, a druga w panelu odskoku po stronie pasażera.

Lexus ES 250 (VZV21) (1989-1991) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Zapalniczka, cyfrowy wyświetlacz zegara, system blokady zmiany biegów (automatyczna skrzynia biegów)
2 10 System ładowania
3 15 Wskaźniki i mierniki, światła ostrzegawcze (z wyjątkiem świateł ostrzegawczych wyładowania i otwartych drzwi), światła cofania, automatyczny system transmisyjny noverdrive, odmgławiacz tylnej szyby, elektryczne szyby, elektryczny system zamka drzwi, odmgławiacz lusterka wstecznego zewnętrznego
4 7,5 Radio, magnetofon, elektryczne lusterka wsteczne
5 20 Wycieraczki i spryskiwacze przedniej szyby
6 7,5 Włącz światła sygnalizacyjne
7 15 System tempomatu, elektronicznie sterowana automatyczna skrzynia biegów, system blokady zmiany biegów (automatyczna skrzynia biegów)
8 20 Światła stopu, system anulowania tempomatu
9 10 Układ biegu jałowego silnika
10 15 Światła tylne, światła postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy przyrządów, oświetlenie schowka na rękawiczki;
11 7,5 Układ ładowania, lampka ostrzegawcza wyładowania, układ kontroli emisji, elektryczne wentylatory chłodzące, elektroniczny układ wtrysku paliwa
12 10 Odmgławiacz tylnej szyby, układ przeciwblokujący
13 15 Światła przeciwmgielne
21 30 Odmgławiacz tylnej szyby
22 30 Szyberdach, elektryczne szyby, elektryczny system zamków drzwi, elektryczne siedzenie
20 10 System klimatyzacji
23 40 System sterowania klimatyzatorem

Schemat skrzynki bezpieczników w komorze silnika Lexus ES 250 (VZV21) (1989-1991)

Lexus ES 250 (VZV21) (1989-1991) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
14 15 Reflektor prawy
15 20 Radio, magnetofon kasetowy, zegar, elektronicznie sterowana automatyczna skrzynia biegów, antena zasilająca, oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie sufitowe w drzwiach, oświetlenie bagażnika, lampka wyłącznika zapłonu, lampka ostrzegawcza otwartych drzwi
16 15 Reflektor lewy
17 15 Reflektory awaryjne, klaksony
18 15 Elektroniczny układ wtrysku paliwa
19 7,5 System ładowania, lampka ostrzegawcza rozładowania

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
