Przedział pasażerski

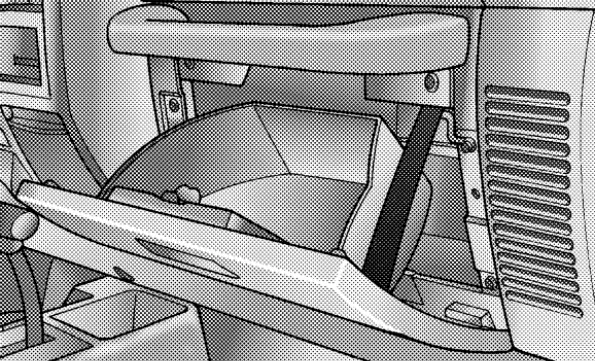

Panel bezpieczników znajduje się za schowkiem.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Przełącznik reflektorów (przełącznik wielofunkcyjny);
Moduł immobilizera klucza Sentry. |
| 2 | 20 | Przełącznik świateł hamowania |
| 3 | 10 / 20 | 1997-1998: Przekaźnik świateł przeciwmgielnych nr 1 (20A);
1999-2002: Lampa „PRNDL”, przełącznik przedniej lampy przeciwmgielnej, radio, przełącznik odmgławiacza tylnej szyby (u góry), sterowanie nagrzewnicą klimatyzacji, przełącznik tylnej wycieraczki/spryskiwacza (u góry), zestaw wskaźników, przełącznik tylnej lampy przeciwmgielnej, reflektor Przełącznik (10A) 2003-2006: Subwoofer, dławik radiowy i przekaźnik (20A) |
| 4 | 10 | Przełącznik uchylenia drzwi kierowcy, przełącznik uchylenia drzwi pasażera;
Przekaźnik świateł przeciwmgłowych nr 1; Przekaźnik świateł przeciwmgielnych nr 2; Przekaźnik tylnych świateł przeciwmgłowych. |
| 5 | 10 | Moduł sterowania poduszką powietrzną |
| 6 | 20 | Silnik tylnej wycieraczki (twarda góra);
Tylna wycieraczka/przełącznik spryskiwaczy (twarda góra). |
| 7 | 10 | Przełącznik położenia postojowego/neutralnego (PNP) (automatyczna skrzynia biegów);
Przełącznik świateł cofania (ręczna skrzynia biegów); Sterownik przeciwblokujący hamulca (ABS); Przekaźnik sprzęgła sprężarki klimatyzacji; Przekaźnik odmgławiacza tylnej szyby; Przekaźnik ABS. |
| 8 | 10 / 20 | 1997-1998: Sterowanie nagrzewnicą klimatyzacji (20A);
1999-2006: Sterowanie nagrzewnicą klimatyzacji, moduł HVAC, przekaźnik silnika dmuchawy, siłownik drzwi mieszanych (10 A) |
| 9 | 10 | Moduł sterujący poduszki powietrznej;
Włącznik/wyłącznik poduszki powietrznej pasażera. |
| 10 | 10 | Elektromagnes blokady zmiany biegów hamulca;
Zestaw wskaźników; Kompas/lusterko temperatury. |
| 11 | 10 | 1997-1998: Moduł świateł do jazdy dziennej, elektromagnes sprzęgła przemiennika momentu obrotowego, elektrozawór EVAP/oczyszczający cyklu pracy, przekaźnik sprzęgła sprężarki klimatyzacji, moduł immobilizera, pompa wykrywania nieszczelności EVAP, mudele sterowania zespołem napędowym, przekaźnik automatycznego wyłączania, przekaźnik pompy paliwa, tylna szyba Przekaźnik odmgławiacza;
1999-2006: Moduł świateł do jazdy dziennej, elektromagnes sprzęgła przemiennika momentu obrotowego, elektromagnes EVAP/przedmuch cyklu pracy, przekaźnik sprzęgła sprężarki klimatyzacji |
| 12 | 10 | 1997-1998: Lampa „PRNDL”, przełącznik przedniej lampy przeciwmgielnej, radio, przełącznik odmgławiacza tylnej szyby (u góry twarda), sterowanie nagrzewnicą klimatyzacji, przełącznik tylnej wycieraczki/spryskiwacza (u góry twarda), zestaw wskaźników, przełącznik tylnej lampy przeciwmgielnej;
1999-2006: Moduł immobilizera klucza Sentry, przekaźnik pompy paliwa, przekaźnik automatycznego wyłączania, moduł sterowania zespołem napędowym, przekaźnik czujnika tlenu za grzałką, przekaźnik czujnika tlenu przed grzałką |
| 13 | 10 | Włącznik kierunkowskazu/zagrożenia (przełącznik wielofunkcyjny);
Włącznik/wyłącznik poduszki powietrznej pasażera (lata ’97-’98). |
| 14 | 10 / 20 / 25 | 1997-1999: Przełącznik wycieraczek szyby przedniej, silnik wycieraczek szyby (20 A);
2000-2002: Przełącznik wycieraczek szyby przedniej, silnik wycieraczek szyby przedniej (25 A); 2003-2006: Radio (10A) |
| 15 | 10 | 1997-2002: Radio;
2003-2006: Przełącznik odmgławiacza tylnej szyby (twarda górna część) |
| 16 | 10 | Silnik poziomowania reflektorów;
Przełącznik poziomowania reflektorów; Przekaźnik tylnego światła przeciwmgielnego. |
| 17 | 10 / 25 | 1997-2002: Przełącznik odmgławiacza tylnej szyby (twarda góra) (10A);
2003-2006: Silnik wycieraczek szyby przedniej, przełącznik wycieraczek szyby przedniej (przełącznik wielofunkcyjny) (25 A) |
| 18 | 15 / 20 | 1997-2002: Nieprzełączane zasilanie pomocnicze (15 A);
2003-2006: Zapalniczka do cygar/gniazdko zasilania, przełączane zasilanie pomocnicze (20 A) |
| 19 | 20 | 1997-2002: Zapalniczka/gniazdo zasilania, przełączane zasilanie pomocnicze;
2003-2006: Zapasowy |
| 20 | 20 | Przekaźnik silnika rozrusznika silnika;
Przełącznik położenia pedału sprzęgła (ręczna skrzynia biegów). |

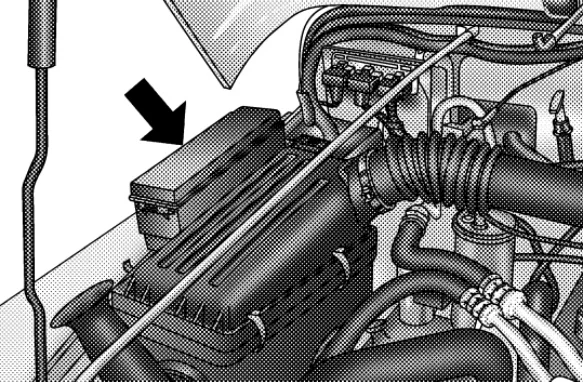

Komora silnika
Twój pojazd jest wyposażony w centrum dystrybucji energii elektrycznej znajdujące się w komorze silnika w pobliżu akumulatora.
W tym centrum zasilania znajdują się wtykowe bezpieczniki „Cartridge”, przekaźniki ISO i bezpieczniki Mini (Micro). Etykieta wewnątrz pokrywy zatrzaskowej w środku identyfikuje każdy element, aby w razie potrzeby ułatwić wymianę. Bezpieczniki kasetowe i mini (mikro) można nabyć u autoryzowanego sprzedawcy.

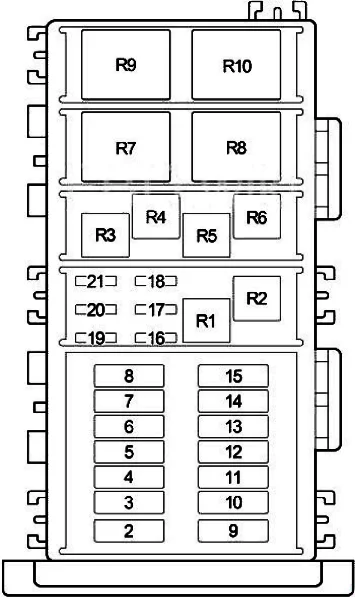

| Numer | Ampery [A] | Opis |
|---|---|---|
| 2 | 40 | Przełącznik zapłonu (bezpiecznik (przedział pasażerski): „5”, „6”, „7”, „8”, „20”);
Przekaźnik silnika rozrusznika silnika; Przełącznik położenia pedału sprzęgła (ręczna skrzynia biegów). |
| 3 | 30 | Wyłącznik zapłonu (przekaźnik zapalniczki/akcesoriów, bezpiecznik (przedział pasażerski): „9”, „10”, „11”, „13”, „14”, „15”) |
| 4 | 40 | Blok bezpieczników przedziału pasażerskiego: „1”, „2”, „3” |
| 5 | 40 | Przekaźnik zapalniczki/akcesoriów (blok bezpieczników w przedziale pasażerskim: „18”, „19”) |
| 6 | 30 | Przekaźnik automatycznego wyłączania;
Moduł sterujący układu napędowego. |
| 7 | – | Nieużywany |
| 8 | – | Nieużywany |
| 9 | 20 | Włącznik kierunkowskazów/zagrożenia |
| 10 | 30 | Przełącznik reflektorów |
| 11 | 40 | Przekaźnik silnika dmuchawy |
| 12 | – | Nieużywany |
| 13 | 30 | Przekaźnik ABS |
| 14 | 40 | Przekaźnik silnika pompy ABS |
| 15 | 40 | Przekaźnik odmgławiacza tylnej szyby |
| 16 | 20 | Przekaźnik pompy paliwa |
| 17 | 10 | Lampa kopułkowa;
Zestaw wskaźników; Złącze łącza danych; Radio; Lampa pomocnicza; Lampa podwieszana; Lampa kopułkowa z listwą dźwiękową. |
| 18 | 10 | Przekaźnik silnika pompy ABS |
| 19 | 10 | Przekaźnik sprzęgła sprężarki klimatyzacji |
| 20 | 20 | Przekaźnik klaksonowy |
| 21 | 20 | Cewka zapłonowa;
Wtryskiwacz paliwa; Czujnik tlenu. |
| Przekaźnik | ||
| R1 | Pompa paliwowa | |
| R2 | Nieużywany | |
| R3 | Automatyczne wyłączanie | |
| R4 | Sprzęgło sprężarki klimatyzacji | |
| R5 | Klakson | |
| R6 | ABS | |
| R7 | Nieużywany | |
| R8 | Silnik pompy ABS | |
| R9 | Silnik rozrusznika silnika | |
| R10 | Odmgławiacz tylnej szyby |

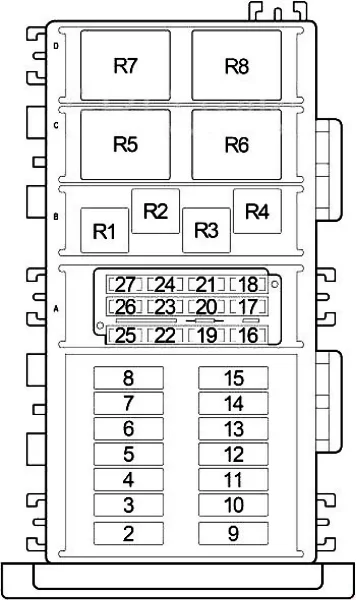

| Numer | Ampery [A] | Opis |
|---|---|---|
| 2 | 40 | Wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „5”, „6”, „7”, „8”);
Przekaźnik silnika rozrusznika silnika. |
| 3 | 30 | Wyłącznik zapłonu (przekaźnik zapalniczki/akcesoriów, bezpiecznik (przedział pasażerski): „9”, „10”, „11”, „12”, „13”, „14”, „15”, „20”) |
| 4 | 40 | Bezpiecznik (przedział pasażerski): „1”, „2” |
| 5 | 40 | Przekaźnik zapalniczki/akcesoriów (bezpiecznik (przedział pasażerski): „19”, „18”) |
| 6 | 30 | Przekaźnik automatycznego wyłączania;
Moduł sterujący układu napędowego. |
| 7 | – | Nieużywany |
| 8 | – | Nieużywany |
| 9 | 20 | Włącznik kierunkowskazów/zagrożenia |
| 10 | 30 | Przełącznik reflektorów |
| 11 | 40 | Jednostka HVAC |
| 12 | – | Nieużywany |
| 13 | 30 | Przekaźnik ABS |
| 14 | 40 | Przekaźnik silnika pompy ABS |
| 15 | 40 | Przekaźnik odmgławiacza tylnej szyby |
| 16 | 10 | Przekaźnik sprzęgła sprężarki klimatyzacji |
| 17 | 20 | Przekaźnik klaksonowy |
| 18 | 20 | Wtryskiwacz paliwa;
Cewka zapłonowa (2,5 l). |
| 19 | 20 | Przekaźnik pompy paliwa |
| 20 | 10 | Lampa pod maską;
Lewa lampa sufitowa; Prawa lampa sufitowa; Radio; Złącze łącza danych; Lampa kopułkowa (twarda góra); Lampa kopułkowa Sound Bar (system głośników 4). |
| 21 | 10 | Przekaźnik silnika pompy ABS |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | – | Nieużywany |
| 25 | 20 | Przekaźnik świateł przeciwmgielnych nr 1 |
| 26 | – | Nieużywany |
| 27 | 10 | Pompa do wykrywania nieszczelności;
Czujnik tlenu. |
| Przekaźnik | ||
| R1 | Automatyczne wyłączanie | |
| R2 | Sprzęgło sprężarki klimatyzacji | |
| R3 | Klakson | |
| R4 | Pompa paliwowa | |
| R5 | ABS | |
| R6 | Silnik pompy ABS | |
| R7 | Silnik rozrusznika silnika | |
| R8 | Odmgławiacz tylnej szyby |

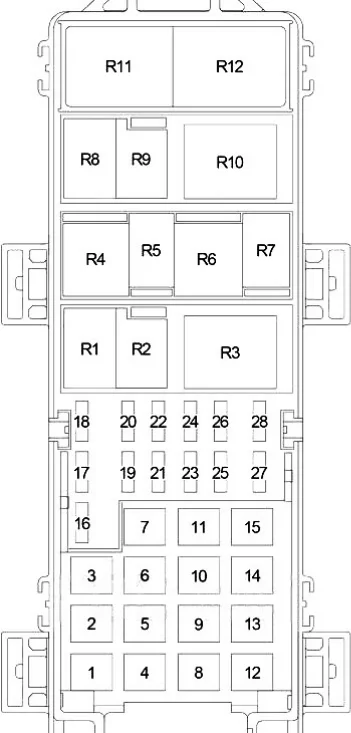

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40 | Przekaźnik silnika dmuchawy (HEVAC) |
| 2 | 40 | Przekaźnik odmgławiacza tylnej szyby |
| 3 | 40 | Bezpiecznik (przedział pasażerski): „1”, „2”, „3” / oświetlenie zewnętrzne |
| 4 | 40 | Wentylator chłodnicy o dużej prędkości;
Wentylator chłodnicy o niskiej prędkości. |
| 5 | 20 | 2000-2002: nieużywany; 2003-2006: Przekaźnik kontroli transmisji |
| 6 | 30 / 40 | 2000-2001: Przekaźnik silnika pompy ABS (40A);
2002: Przekaźnik silnika rozrusznika silnika, wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „5”, „6”, „7”, „8”) (40 A); 2003-2006: Przekaźnik silnika rozrusznika silnika, wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „5”, „6”, „7”, „8”) (30 A) |
| 7 | 20 / 30 | 2000-2001: Przekaźnik ABS (30A);
2002: Przełącznik wielofunkcyjny (20 A); 2003-2006: Nieużywany |
| 8 | 40 | 2000-2001: Przekaźnik silnika rozrusznika silnika, wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „5”, „6”, „7”, „8”);
2002-2006: Silnik ABS |
| 9 | 20 / 30 | 2000-2004: Przekaźnik automatycznego wyłączania, moduł sterujący układu napędowego (30 A);
2005-2006: Przekaźnik automatycznego wyłączania (ASD), moduł sterujący układu napędowego (20A) |
| 10 | 30 / 40 | 2000-2001: Przełącznik reflektorów (30A);
2002-2006: HD/LP (40A) |
| 11 | 20 | Włącz sygnał/przełącznik świateł awaryjnych/przechowywanie IOD |
| 12 | 30 | Zawór ABS |
| 13 | 40 | Wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „17”, „18”, „19”) |
| 14 | 30 | 2000-2001: Przełącznik zapłonu (przekaźnik zapalniczki/akcesoriów, bezpiecznik (przedział pasażerski): „9”, „10”, „11”, „12”, „13”, „14”, „15”, „22” ), przełącznik położenia pedału sprzęgła (ręczna skrzynia biegów);
2002: Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „9”, „10”, „11”, „12”, „13”, „14”, „15”, „20”), przełącznik położenia pedału sprzęgła (ręczny Transmisja); 2003-2006: Nieużywany |
| 15 | 40 / 50 | 2000-2001: Zapalniczka/przekaźnik akcesoriów (bezpiecznik (przedział pasażerski): „19”), bezpiecznik (przedział pasażerski): „18” (40 A);
2002: Bezpiecznik: „24” (50A); 2003-2006: Bezpiecznik: „26” / IOD (50A) |
| 16 | 10 / 15 | 2000-2001: Czujnik tlenu (10A);
2002-2004: Przekaźnik grzałki za czujnikiem tlenu (15A); 2005-2006: Nie używany |
| 17 | 20 | 2000-2001: Przekaźnik grzałki czujnika tlenu za urządzeniem, przekaźnik grzałki czujnika tlenu przed urządzeniem;
2003-2006: Gniazdo zasilania |
| 18 | 20 | Przekaźnik klaksonowy |
| 19 | 20 | Przełącznik wielofunkcyjny (przednie światła przeciwmgielne) |
| 20 | 15 | 2000-2002: nieużywany;
2003-2006: Radio |
| 21 | 10 | Przekaźnik sprzęgła sprężarki klimatyzacji |
| 22 | 20 | 2000-2002: nieużywany;
2003-2006: Przełącznik zapłonu (bezpieczniki (przedział pasażerski): „9”, „10”, „11”, „12”, „13”, „14”, „22”), przełącznik położenia pedału sprzęgła (ręczna skrzynia biegów) |
| 23 | 20 | Przekaźnik pompy paliwa |
| 24 | 10 / 20 | 2000-2001: Nieużywany;
2002: Lampa kopułkowa, zestaw wskaźników, złącze łącza danych, radio, lampa sufitowa, lampa pod maską, lampa kopułkowa z listwą dźwiękową (10 A) 2003-2006: Tylny przekaźnik szafki (pakiet Off-road), przednia szafka (pakiet Off-road) ( 20A) |
| 25 | 10 | 2000-2001: Lampa kopułkowa, zestaw wskaźników, złącze łącza danych, radio, lampa grzewcza, lampa podwieszana, lampa kopułkowa z listwą dźwiękową;
2002-2006: Nie używany |
| 26 | 10 / 20 | 2000-2002: Cewka zapłonowa, wtryskiwacz paliwa (20A);
2003-2006: Lampa kopułkowa, zestaw wskaźników, złącze łącza danych, przełącznik blokady osi (pakiet terenowy), lampa grzewcza, kompas/lusterko temperaturowe, lampa pod maską (10 A) |
| 27 | 20 | 2000-2002: nieużywany;
2003-2006: Przełącznik wielofunkcyjny |
| 28 | 10 / 20 | 2000-2001: ABS (10A);
Nadpisanie sprzęgła 2003-2006: Przekaźnik automatycznego wyłączania, cewka zapłonowa, wtryskiwacz paliwa, kondensator cewki (20 A) |
| Przekaźnik | ||
| R1 | Automatyczne wyłączanie | |
| R2 | Sprzęgło sprężarki klimatyzacji | |
| R3 | 2000-2002: nieużywany;
2003-2006: Kontrola skrzyni biegów |
|
| R4 | Silnik rozrusznika silnika | |
| R5 | ABS | |
| R6 | 2000-2004: Podgrzewacz dolny czujnika tlenu;
2005-2006: Nie używany |
|
| R7 | 2000-2001: Przedni podgrzewacz czujnika tlenu;
2002-2006: Lampa przeciwmgielna |
|
| R8 | Klakson | |
| R9 | Pompa paliwowa | |
| R10 | Odmgławiacz tylnej szyby | |
| R11 | 2003-2006: Przednia szafka (pakiet terenowy);
2005-2006: Szybki wentylator chłodnicy (2,4 l PowerTech) |
|
| R12 | 2000-2001: ABS;
2003-2006: Tylna szafka (pakiet terenowy); 2005-2006: Wentylator chłodnicy o niskiej prędkości (2,4 l PowerTech) |
