Komora silnika
Panel bezpieczników w komorze silnika znajduje się po lewej stronie komory silnika.

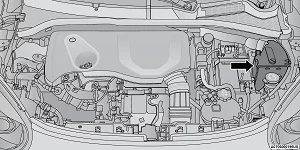

Lokalizacja bezpiecznika komory silnika
Zdejmowanie pokrywy bezpiecznika i śruby blokującej
Lokalizacja panelu bezpieczników i pokrywy
| 1 — Śruba mocująca |
| 2 — Osłona bezpiecznika |
Postępować w następujący sposób:
Montaż osłony bezpiecznika i śruba blokująca
Postępować w następujący sposób:

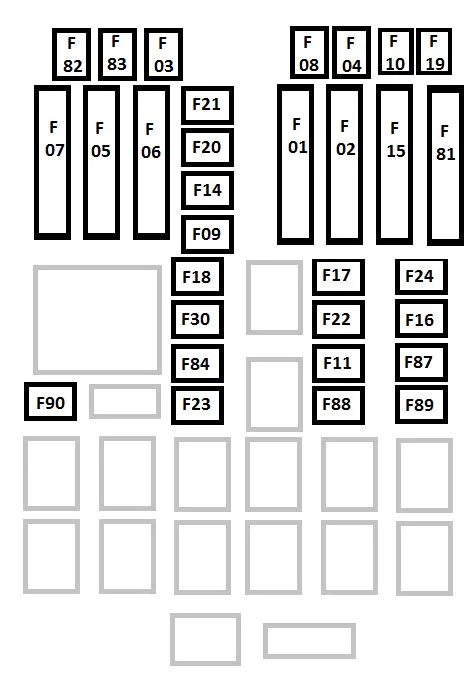

| Numer | Maxi bezpiecznik | Bezpiecznik wkładu | Bezpiecznik mikro | Opis |
| * Jeśli jest na wyposażeniu | ||||
| F01 | 70 A Tan | – | – | Moduł Body Computer |
| F02 | 70 A Tan | – | – | Moduł Body Computer, tylna jednostka rozdzielcza |
| F03 | – | 20 A niebieski | – | Zasilacz kontrolera Body Computer |
| F04 | – | 30 A Różowy | – | Moduł elektroniki sterującej hamulcami |
| F05 | 70 A Tan | – | – | Elektryczne wspomaganie kierownicy |
| F06 | 70 A Tan | – | – | Wentylator chłodzący silnika |
| F08 | – | 30 A Różowy | – | Automatyczna skrzynia biegów, GSM |
| F09 | – | – | 5 A Tan | Silnik modułu sterującego |
| F10 | – | – | 15 A niebieski | Klakson |
| F11 | – | – | 5 A Tan | Dostarcz obciążenia wtórne |
| F14 | – | – | 15 A niebieski | Pompa WCAC/Aktywne żaluzje kraty |
| F15 | 40 A Pomarańczowy | – | – | Pompa modułu sterującego hamulca |
| F 16 | – | – | 5 A Tan | Zasilanie modułu sterującego silnika, automatyczna skrzynia biegów |
| F17 | – | – | 30 A Zielony | Zasilanie obciążenia podstawowego |
| F18 | – | – | 5 A Tan | Inteligentny czujnik baterii |
| F19 | – | – | 7,5 A Brązowy | Sprężarka klimatyzacji 1,3 l |
| F20 | – | – | 5 A Tan | Elektroniczny napęd na cztery koła |
| F21 | – | – | 15 A niebieski | Pompa paliwowa |
| F22 | – | – | 10 A czerwony | Silnik modułu sterowania mocą |
| F23 | – | – | 30 A Zielony | Ogrzewana przednia szyba * |
| F24 | – | – | 15 A niebieski | Jednostka elektroniczna zasilająca automatyczną skrzynię biegów |
| F82 | – | 20 A Żółty | – | Silnik modułu sterowania mocą |
| F83 | – | 40 A zielony | – | Wentylator klimatyzacji |
| F84 | – | – | 30 A Zielony | Zasilacz, Napęd na wszystkie koła |
| F87 | – | – | 5 A Tan | Automatyczna skrzynia biegów, wybierak biegów |
| F88 | – | – | 7,5 A Brązowy | Podgrzewane lusterka zewnętrzne |
| F89 | – | 30 A Zielony | – | Ogrzewana tylna szyba |
Skrzynka bezpieczników deski rozdzielczej
Sterownik znajduje się po lewej stronie kolumny kierownicy na dole tablicy rozdzielczej.
| Numer | Mały bezpiecznik | Opis |
| F31 | 7,5 A Brązowy | Miga/ruch elektryczny przednich siedzeń/wentylator klimatyzacji |
| F33 | 20 A Żółty | Przednia szyba sterowana elektrycznie (po stronie pasażera) |
| F34 | 20 A Żółty | Przednia szyba sterowana elektrycznie (po stronie kierowcy) |
| F36 | 15 A niebieski | Zasilanie System Uconnect, Klimatyzacja, Port USB, Tylne lampy sufitowe (z szyberdachem), E-Call |
| F37 | 10 A czerwony | System Power Forward Collision Warning Plus, napęd na wszystkie koła (AWD), IPC, przełącznik pedału hamulca (NC) |
| F38 | 20 A Żółty | Centralny zamek |
| F42 | 7,5 A Brązowy | Zasilanie pod zamkiem i kluczykiem, elektroniczny moduł sterowania hamulcami, elektryczne wspomaganie układu kierowniczego |
| F43 | 20 A Żółty | Dwukierunkowa myjka z pompką |
| F47 | 20 A Żółty | Elektrycznie sterowana tylna szyba (po stronie kierowcy) |
| F48 | 20 A Żółty | Elektrycznie sterowana tylna szyba (po stronie pasażera) |
| F49 | 7,5 A Brązowy | Zasilanie ParkSense, lusterko, podgrzewane przednie siedzenia, akumulator stabilizatora, system ESC, polecenie hamowania S&S, martwy punkt, czujnik deszczu/światła, czujnik wilgotności |
| F50 | 7,5 A Brązowy | Poduszka powietrzna |
| F51 | 7,5 A Brązowy | Klimatyzacja, ostrzeżenie o opuszczeniu pasa ruchu, wybór terenu, moduł holowania przyczepy, moduł kompasu, kamera cofania |
| F53 | 7,5 A Brązowy | Dostarcz IPC/urządzenie startowe/system bezkluczykowy Enter 'n Go™ |
| F94 | 15 A niebieski | Gniazdo zasilania |
Skrzynka bezpieczników w bagażniku
Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępowe z lewego tylnego panelu tylnej przestrzeni bagażowej.

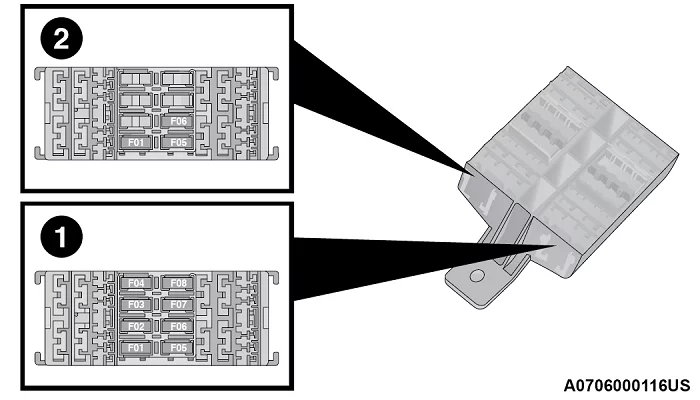

Bezpieczniki mogą być umieszczone w dwóch jednostkach. Oprawka bezpiecznika nr 1 i oprawka bezpiecznika nr 2 (jeśli są wyposażone w holowanie przyczepy) znajdują się najbliżej tylnej części pojazdu.
| 2 — Uchwyt bezpiecznika nr 2 |
| 1 — Uchwyt bezpiecznika nr 1 |
| Numer | Mały bezpiecznik | Opis |
| F5 | 15 A niebieski | Światła oświetlenia zewnętrznego kontrolera (po stronie kierowcy) |
| F6 | 15 A niebieski | Światła oświetlenia zewnętrznego kontrolera (po stronie pasażera) |
| Numer | Mały bezpiecznik | Opis |
| F1 | 20 A Żółty | Osłona przeciwsłoneczna (rozsuwany dach) lub bezpiecznik zewnętrzny |
| F2 | 20 A Żółty | System audio HIFI |
| F3 | 20 A Żółty | MY HEAVEN |
| F5 | 30 A Zielony | Fotel elektryczny (po stronie kierowcy) |
| F6 | 7,5 A Brązowy | Regulacja odcinka lędźwiowego przedniego siedzenia (po stronie kierowcy) |
| F8 | 20 A Żółty | Ogrzewanie przednich siedzeń |
