W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Wagoneer i Grand Wagoneer z lat: 2022, 2023.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

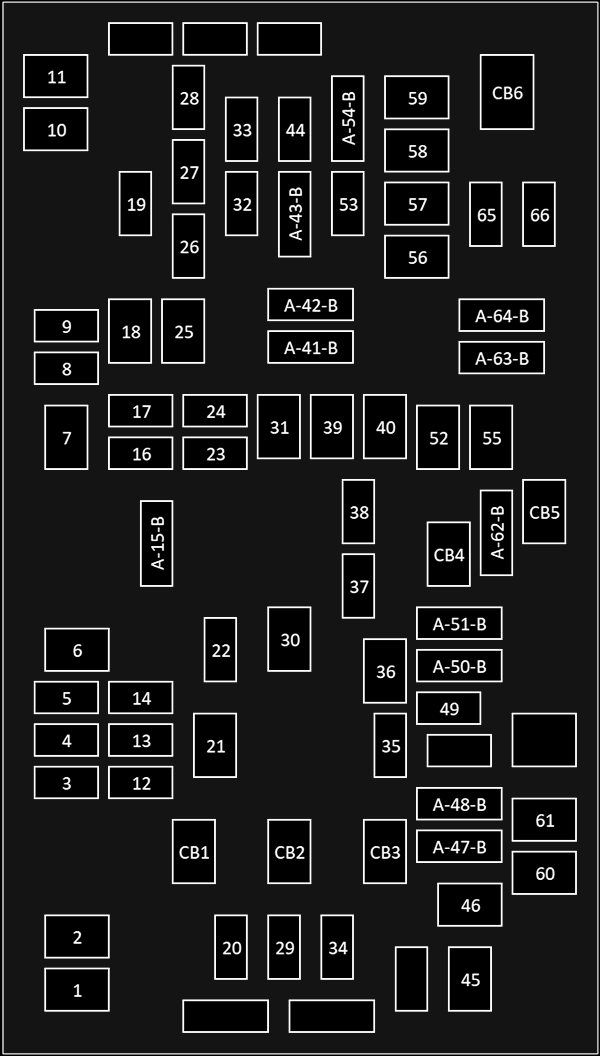

Skrzynka bezpieczników przedziału pasażerskiego
Wewnętrzny moduł dystrybucji zasilania znajduje się pod tablicą rozdzielczą kierowcy.
| Numer | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
|---|---|---|---|
| F01 | – | – | Zapasowy |
| F02 | – | – | Zapasowy |
| F03 | – | 15A Niebieski | MOD Podgrzewacz siedzenia Frt (kierownica) |
| F04 | – | 10A Czerwony | Moduł noktowizyjny / kamera monitorująca kierowcę (DMC) |
| F05 | – | – | Zapasowy |
| F06 | – | – | Zapasowy |
| F07 | – | – | Zapasowy |
| F08 | – | 10A Czerwony | Moduł automatycznej zmiany biegów (AGSM) / Blokada kolumny kierownicy / HUD |
| F09 | – | – | Zapasowy |
| F10 | 40A Zielony | – | Silnik dmuchawy HVAC |
| F11 | – | – | Zapasowy |
| F12 | – | 20A Żółty | Zapalniczka |
| F13 | – | 10A Czerwony | Lusterko wewnętrzne lusterko wsteczne / szyberdach pojedynczy – podwójna szyba / port UC1 podwójny port USB RR / kamera monitorująca wnętrze |
| F14 | – | 10A Czerwony | Lodówka / sejf w pojeździe |
| F15A | – | – | Zapasowy |
| F15B | – | – | Zapasowy |
| F 16 | – | 10A Czerwony | MOD ORC |
| F17 | – | – | Zapasowy |
| F18 | – | – | Zapasowy |
| F19 | – | – | Zapasowy |
| F20 | – | 10A Czerwony | Zespół konsoli podwieszanej (OHC) z osłoną przeciwsłoneczną/modułem antywłamaniowym |
| F21 | 30A Różowy | – | Hamulec elektryczny do holowania przyczepy – rynek wtórny |
| F22 | – | – | Zapasowy |
| F23 | – | – | Zapasowy |
| F24 | – | – | Zapasowy |
| F25 | – | – | Zapasowy |
| F26 | – | – | Zapasowy |
| F27 | – | – | Zapasowy |
| F28 | – | – | Zapasowy |
| F29 | – | – | Zapasowy |
| F30 | – | – | Zapasowy |
| F31 | – | – | Zapasowy |
| F32 | – | 10A Czerwony | MOD ICS Przełącznik banku / Górny bank SW / SW EPB / Moduł banku przełączników Aux (ASBM) / Mod HVAC Cntrl Frt / Czujnik światła i deszczu wilgoci (HRLS) |
| F33 | – | 15A Niebieski | Skrzynia rozdzielcza SW / SW Bank Dolny / Mod ICS Przełącznik Bank Tył / Wyświetlacz klimatyzacji / Zawieszenie SW |
| F34 | – | – | Zapasowy |
| F35 | – | 10A Czerwony | Grzejnik IRCAM |
| F36 | – | – | Zapasowy |
| F37 | – | – | Zapasowy |
| F38 | – | – | Zapasowy |
| F39 | – | – | Zapasowy |
| F40 | – | – | Zapasowy |
| F41A | – | – | Zapasowy |
| F41B | – | – | Zapasowy |
| F42A | – | – | Zapasowy |
| F42B | – | 10A Czerwony | MOD Sterowanie HVAC Frt |
| F43A | – | – | Zapasowy |
| F43B | – | – | Zapasowy |
| F44 | – | 15A Niebieski | MOD Klaster CCN / MOD SGW (Cyberbezpieczeństwo) |
| F45 | 30A Różowy | – | Falownik MOD 150W |
| F46 | – | – | Zapasowy |
| F47A | – | – | Zapasowy |
| F47B | – | – | Zapasowy |
| F48A | – | – | Zapasowy |
| F48B | – | – | Zapasowy |
| F49 | – | 7,5A Brązowy | MOD RF HUB/moduł zapłonu (MD KIN) |
| F50A | – | 10A Czerwony | Port UCI Dual USB z tyłu |
| F50B | – | 10A Czerwony | Diagnostyka portów 1 i 2 |
| F51A | – | – | Zapasowy |
| F51B | – | – | Zapasowy |
| F52 | – | – | Zapasowy |
| F53 | – | 20A Żółty | MOD CMCM (Radio) |
| F54A | – | – | Zapasowy |
| F54B | – | – | Zapasowy |
| F55 | – | – | Zapasowy |
| F56 | – | – | Zapasowy |
| F57 | – | – | Zapasowy |
| F58 | – | – | Zapasowy |
| F59 | – | – | Zapasowy |
| F60 | – | – | Zapasowy |
| F61 | – | – | Zapasowy |
| F62A | – | – | Zapasowy |
| F62B | – | – | Zapasowy |
| F63A | – | 15A Niebieski | Port UC1 Podwójny port USB / podkładka do ładowania bezprzewodowego MOD (WCPM) – tylko wersja wysoka/premium |
| F63B | – | 15A Niebieski | Moduł skrzynki telematycznej (TBM)/Mod-DCSD/Mod FPDM |
| F64A | – | 10A Czerwony | MODORC |
| F64B | – | 10A Czerwony | Moduł sterujący kolumny kierownicy (SCCM) |
| F65 | – | 5A Brązowy | MOD SGW (Cyberbezpieczeństwo) |
| F66 | – | – | Zapasowy |
| CB1-CB6 | – | – | Zapasowy |

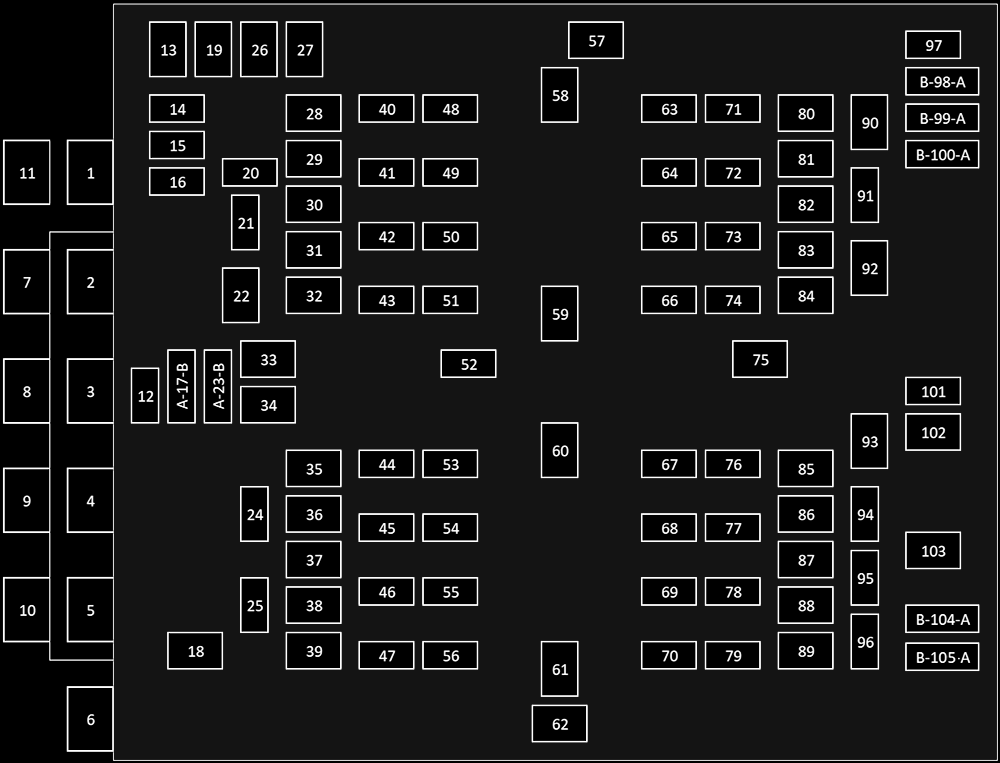

Skrzynka bezpieczników komory silnika
Centrum dystrybucji mocy (PDC) znajduje się w komorze silnika po stronie kierowcy, za reflektorem.
| Numer | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
|---|---|---|---|
| F01 | – | – | Korba Batt |
| F02 | 80A Szary | – | Elektryczna ulica Pwr nr 1 |
| F03 | 500A Szary | – | Rozrusznik |
| F04 | 250A Szary | – | Alternator |
| F05 | 80A Szary | – | Elektryczna ulica Pwr #2 |
| F06 | Bocznica | – | Bateria pomocnicza |
| F07 | 100A Szary | – | Wentylator chłodnicy |
| F08 | – | – | Zapasowy |
| F09 | 80A Szary | – | IPDC |
| F10 | 150A Szary | – | RPDC |
| F11 | 150A Szary | – | PCR |
| F12 | – | – | Zapasowy |
| F13 | 40A Zielony | – | Rozrusznik |
| F14 | – | 10A Czerwony | GNMM/VPMS |
| F15 | – | 10A Czerwony | ECM |
| F 16 | – | 15A Niebieski | Grupa |
| F17A | – | 10A Czerwony | EPS |
| F17B | – | 10A Czerwony | bankomat |
| F18 | – | – | Zapasowy |
| F19 | 30A Różowy | – | Zawory BSM nr 2 |
| F20 | – | – | Zapasowy |
| F21 | – | – | Zapasowy |
| F22 | – | – | Zapasowy |
| F23A | – | 10A Czerwony | ECM/PPU/MGU/BSM/SLM |
| F23B | – | 10A Czerwony | ZAWIESZENIE PNEUMATYCZNE / ELSD-RR/ EPS |
| F24 | – | 20A Niebieski | Pompa paliwa XFR |
| F25 | – | – | ZAPASOWY |
| F26 | 50A Czerwony | – | Silnik BSM nr 2 |
| F27 | 30A Różowy | – | Odszraniacz tylny |
| F28 | – | – | Zapasowy |
| F29 | – | – | Zapasowy |
| F30 | – | – | Zapasowy |
| F31 | 40A Zielony | – | Kanał BCM nr 3 |
| F32 | – | – | Zapasowy |
| F33 | 30A Różowy | – | Stopnie boczne PWR |
| F34 | – | – | Zapasowy |
| F35 | – | – | Zapasowy |
| F36 | 50A Czerwony | – | Kanał BCM nr 1 |
| F37 | 30A Różowy | – | DTCM |
| F38 | 50A Czerwony | – | Kanał BCM nr 2 |
| F39 | – | – | Zapasowy |
| F40 | – | 5A Brązowy | Czujnik baterii #1 |
| F41 | – | 20A Żółty | MAPA CADM |
| F42 | – | – | Zapasowy |
| F43 | – | 10A Czerwony | ECM |
| F44 | – | – | Zapasowy |
| F45 | – | – | Zapasowy |
| F46 | – | 5A Brązowy | Czujnik baterii #2 |
| F47 | – | 10A Czerwony | BPCM |
| F48 | – | 10A Czerwony | CVPAM |
| F49 | – | 30A Zielony | Zawory zawieszenia pneumatycznego |
| F50 | – | – | Zapasowy |
| F51 | – | 20A Żółty | Pompa paliwa/FPCM |
| F52 | – | – | Zapasowy |
| F53 | – | – | Zapasowy |
| F54 | – | 20A Żółty | Reflektor LT |
| F55 | – | – | Zapasowy |
| F56 | – | – | Zapasowy |
| F57 | – | – | Zapasowy |
| F58 | – | – | Zapasowy |
| F59 | 50A Czerwony | – | Zawieszenie pneumatyczne |
| F60 | – | – | Zapasowy |
| F61 | – | – | Zapasowy |
| F62 | – | – | Zapasowy |
| F63 | – | 20A Żółty | Podkładka aparatu Frt |
| F64 | – | – | Zapasowy |
| F65 | – | 15A Niebieski | Przesłona kratki ACT / Zapora powietrzna ACT / Zawór płynu chłodzącego LCVM |
| F66 | – | 20A Żółty | Rogi |
| F67 | – | 10A Czerwony | DTCM / Przełączane mocowanie silnika / BSM |
| F68 | – | 20A Żółty | Reflektor RT |
| F69 | – | – | Zapasowy |
| F70 | – | 20A Żółty | Cewka IGN / Korek IGN / Wtrysk paliwa / ISCM / Wtyczka cewki |
| F71 | – | – | Zapasowy |
| F72 | – | – | Zapasowy |
| F73 | – | – | Zapasowy |
| F74 | – | 5A Brązowy | MGU |
| F75 | 30A Różowy | – | Przednia wycieraczka |
| F76 | – | – | Zapasowy |
| F77 | – | 20A Żółty | TCMSBW |
| F78 | – | 20A Żółty | Zawór krótkokanałowy / ECM |
| F79 | – | 15A Niebieski | INJ paliwa / Elektromagnes udarowy / Czujnik oleju / Zawór powietrza / Obejście OBD / Grzejniki O2 |
| F80 | 20A Niebieski | – | ECM |
| F81 | 40A Zielony | – | Kanał BCM nr 4 |
| F82 | – | – | Zapasowy |
| F83 | – | – | Zapasowy |
| F84 | – | – | Zapasowy |
| F85 | – | 10A Czerwony | PCR |
| F86 | 50A Czerwony | – | Kanał BSM 1 |
| F87 | – | – | Zapasowy |
| F88 | 50A Czerwony | – | Kanał BSM 2 |
| F89 | – | – | Zapasowy |
| F90 | – | – | Zapasowy |
| F91 | – | – | Zapasowy |
| F92 | 20A Niebieski | – | Przedni odladzacz |
| F93 | 25A Jasne | – | Pompa paliwa |
| F94 | – | 10A Czerwony | Sprzęgło sprężarki klimatyzacji |
| F95 | – | – | Zapasowy |
| F96 | – | – | Zapasowy |
| F97 | – | – | Zapasowy |
| F98A | – | 15A Niebieski | Wentylator chłodzący |
| F98B | – | 15A Niebieski | Chłodzenie akumulatora Pmp |
| F99 | – | – | Zapasowy |
| F100 | – | – | Zapasowy |
| F101 | – | – | Zapasowy |
| F102 | 25A Jasne | – | Paliwo Pmp |
| F103 | – | – | Zapasowy |
| F104 | – | – | Zapasowy |
| F105A | – | – | Zapasowy |
| F105B | – | 15A Niebieski | Pompa płynu chłodzącego LTR |

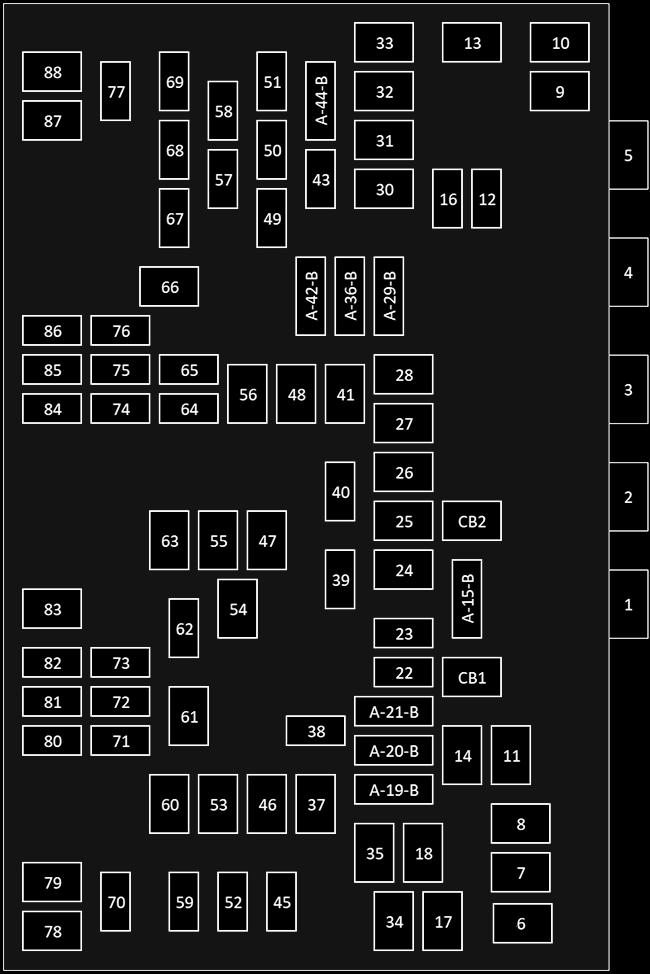

Skrzynka bezpieczników przedziału bagażowego
Tylne centrum dystrybucji mocy znajduje się za osłoną ozdobną w tylnym panelu bocznym kierowcy.
| Numer | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
|---|---|---|---|
| F05 | 150A Szary | – | Zasilanie akumulatorowe centrum dystrybucji zasilania pod maską |
| F06 | – | – | Zapasowy |
| F07 | – | – | Zapasowy |
| F08 | – | – | Zapasowy |
| F09 | – | – | Zapasowy |
| F10 | – | – | Zapasowy |
| F11 | – | – | Zapasowy |
| F12 | – | – | Zapasowy |
| F13 | 30A Różowy | – | Sprężarka powietrza (inflator opon) |
| F14 | 25A Jasne | – | Dach przeciwsłoneczny MTR |
| F15A | – | – | Zapasowy |
| F15B | – | 10A Czerwony | Głośnomówiące Winda / Przełączniki tylnej szyby / MOD HVAC Cntrl Rr |
| F 16 | – | – | Zapasowy |
| F17 | – | – | Zapasowy |
| F18 | 25A Jasne | – | Moduł elektrycznie sterowanej klapy bagażnika |
| F19A | – | 10A Czerwony | Moduł oświetlenia ostrzegającego kierowcę L2+ |
| F19B | – | 10A Czerwony | Oświetlenie animacyjne RR-LT |
| F20A | – | 15A Niebieski | Centralny moduł decyzyjny ASAS (CADM) – LO |
| F20B | – | – | Zapasowy |
| F21A | – | – | Zapasowy |
| F21B | – | 10A Czerwony | Szyberdach — podwójna szyba w drugim i trzecim rzędzie siedzeń, oświetlenie SW |
| F22 | – | – | Zapasowy |
| F23 | – | 10A Czerwony | Rozrywka na tylnym siedzeniu (kierowca / pasażer) |
| F24 | – | – | Zapasowy |
| F25 | 30A Różowy | – | Mod Door MUX Pasażer |
| F26 | – | – | Zapasowy |
| F27 | – | – | Zapasowy |
| F28 | 30A Różowy | – | MOD Fotel z pamięcią / elektrycznie sterowanym (przód pasażera) |
| F29A | – | 10A Czerwony | Oświetlenie animacyjne RR-RT |
| F29B | – | 10A Czerwony | Oświetlenie animacyjne RR-LT |
| F30 | 30A Różowy | – | MOD Pamięć / Fotel sterowany elektrycznie (przód kierowcy) |
| F31 | – | – | Zapasowy |
| F32 | – | – | Zapasowy |
| F33 | – | – | Zapasowy |
| F34 | 30A Różowy | – | Sterownik MUX drzwi MOD |
| F35 | 25A Jasne | – | Zintegrowany moduł holowania przyczepy nr 2 |
| F36A | – | 10A Czerwony | Inteligentny moduł oświetlenia bazy eventowej |
| F36B | – | – | Zapasowy |
| F37 | 25A Jasne | – | Zintegrowany moduł holowania przyczepy nr 1 |
| F38 | – | – | Zapasowy |
| F39 | – | – | Zapasowy |
| F40 | – | 30A Zielony | MOD Wzmacniacz audio nr 1A |
| F41 | – | – | Zapasowy |
| F42A | – | 10A Czerwony | 2023: Konsola wideo RSE USB Frt/Port Media Hub FPDM |
| F42B | – | – | Zapasowy |
| F43 | – | – | Zapasowy |
| F44A | – | 20A Żółty | Gniazdko zasilania 12 V w przestrzeni bagażowej (Ign) |
| F44B | – | 20A Żółty | Gniazdko zasilania 12 V w przestrzeni bagażowej (akumulator) |
| F45 | – | 20A Żółty | MOD CRSM (podgrzewane siedzenia RR RT) |
| F46 | 30A Różowy | – | Składany moduł siedzeń z zasilaniem 3. rzędu nr 1 |
| F47 | – | – | Zapasowy |
| F48 | – | – | Zapasowy |
| F49 | – | – | Zapasowy |
| F50 | – | 15A Niebieski | Mod dla kierowcy z masażem siedzenia (SSMD) / Mod dla pasażera z masażem siedzenia (SSMP) |
| F51 | – | – | Zapasowy |
| F52 | – | 20A Żółty | MOD CRSM (podgrzewane siedzisko RR LT) |
| F53 | 30A Różowy | – | Elektroniczny mechanizm różnicowy o ograniczonym poślizgu (ELSD), tył nr 1 |
| F54 | – | – | Zapasowy |
| F55 | 30A Różowy | – | Składane moduły siedzeń Zasilanie trzeciego rzędu nr 2 |
| F56 | – | – | Zapasowy |
| F57 | – | 10A Czerwony | MOD HVAC RR / Mod Occupant Classic / CVPAM / Mod Parktronics/ ITCM |
| F58 | – | 15A Niebieski | Trzeci rząd Dodatkowe ładowanie USB (tylko LT – RT) / Port Pwr Konsola USB UBS (tylko CH) |
| F59 | – | – | Zapasowy |
| F60 | 25A Jasne | – | Dmuchawa RR_HVAC |
| F61 | – | – | Zapasowy |
| F62 | – | 20A Żółty | Moduł podgrzewacza siedzenia przedniego (kierowcy) |
| F63 | 30A Różowy | – | Zespół gniazda holowniczego przyczepy B+ |
| F64 | – | – | Zapasowy |
| F65 | – | – | Zapasowy |
| F66 | 20A Niebieski | – | Inteligentny silnik tylny MUX drzwi pasażera MOD |
| F67 | – | 30A Zielony | MOD Wzmacniacz audio nr 1B |
| F68 | – | – | Zapasowy |
| F69 | – | 20A Żółty | L2+ Centralny moduł decyzyjny ASAS (CADM) MID |
| F70 | – | 10A Czerwony | Moduł routingu wideo (VRM) |
| F71 | – | – | Zapasowy |
| F72 | – | – | Zapasowy |
| F73 | – | – | Zapasowy |
| F74 | – | – | Zapasowy |
| F75 | – | – | Zapasowy |
| F76 | – | – | Zapasowy |
| F77 | – | – | Zapasowy |
| F78 | – | – | Zapasowy |
| F79 | – | – | Zapasowy |
| F80 | – | – | Zapasowy |
| F81 | – | 20A Żółty | Moduł podgrzewacza siedzenia Frt (PASS) |
| F82 | – | 10A Czerwony | Oświetlenie animacyjne RR / Kompresor powietrza (pompka do opon) / Oświetlenie animacyjne Tylna klapa bagażnika |
| F83 | – | – | Zapasowy |
| F84 | – | – | Zapasowy |
| F85 | – | – | Zapasowy |
| F86 | – | 15A Niebieski | Podparcie lędźwiowe Kierowca i pasażer SW |
| F87 | – | – | Zapasowy |
| F88 | 20A Niebieski | – | MOD Drzwi MUX Kierowca Tył – Inteligentny Silnik |
| CB1 | – | 20A Żółty | Gniazdo zasilania RR |
| CB2 | – | – | Zapasowy |
