Jeep Renegade (2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Renegade z lat: 2022. Jeep Renegade to kompaktowy SUV wprowadzony na rynek w 2014 roku. Jest to model, który połączył charakterystyczny styl Jeepa z miejską praktycznością, oferując przy tym wszechstronne możliwości zarówno na drogach asfaltowych, jak i na terenie off-road. Pod względem […]

06/15/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Renegade z lat: 2022.

Jeep Renegade to kompaktowy SUV wprowadzony na rynek w 2014 roku. Jest to model, który połączył charakterystyczny styl Jeepa z miejską praktycznością, oferując przy tym wszechstronne możliwości zarówno na drogach asfaltowych, jak i na terenie off-road.

Pod względem designu, Jeep Renegade charakteryzuje się niepowtarzalnym i odważnym wyglądem. Ma charakterystyczne, kwadratowe kształty, które nawiązują do tradycji marki Jeep. Przód pojazdu zdobi duża, siedmioslotowa atrapa chłodnicy, a wyraziste nadkola i muskularne proporcje podkreślają jego zdolności terenowe.

Wnętrze Jeepa Renegade jest ergonomiczne i funkcjonalne. Kabina oferuje dużo miejsca dla kierowcy i pasażerów, a wysoka pozycja siedzenia zapewnia dobrą widoczność z drogi. Materiały wykończeniowe są solidne i trwałe, a liczne schowki i pojemniki ułatwiają przechowywanie przedmiotów. Wersje wyposażone w system składanych tylnych siedzeń umożliwiają zwiększenie przestrzeni bagażowej w razie potrzeby.

Jeep Renegade jest dostępny z różnymi opcjami napędu, w tym z napędem na przednie koła (FWD) oraz z napędem na cztery koła (4×4). Wersje z napędem na cztery koła są wyposażone w system Jeep Active Drive, który automatycznie dostosowuje moment obrotowy do warunków drogowych, zapewniając lepszą przyczepność i kontrolę na trudnym terenie. Dodatkowo, niektóre wersje oferują także tryb jazdy off-road, który umożliwia pokonywanie trudniejszych przeszkód terenowych.

Pod względem osiągów, Jeep Renegade oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Wybór zależy od preferencji i potrzeb użytkownika. Renegade zapewnia odpowiednią moc do codziennej jazdy, a jednocześnie jest ekonomiczny w użytkowaniu.

Jeep Renegade posiada także zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji, układ stabilizacji toru jazdy, system monitorowania martwego pola oraz wiele innych. Dodatkowo, dostępne są opcjonalne funkcje, takie jak asystent parkowania czy systemy awaryjnego hamowania, które zwiększają bezpieczeństwo kierowcy i pasażerów.

Zobacz także:  Jeep Patriot (2012) - schematy bezpieczników i przekaźników

Podsumowując, Jeep Renegade to kompaktowy SUV o charakterystycznym stylu Jeepa, który łączy miejską praktyczność z terenowymi zdolnościami. Oferuje przestronne wnętrze, różne opcje napędu, solidną konstrukcję i zaawansowane systemy bezpieczeństwa. Dla osób poszukujących wszechstronnego samochodu, który poradzi sobie zarówno na codziennych trasach, jak i na przygodowych wyprawach, Jeep Renegade może być atrakcyjną opcją.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Bezpieczniki są zgrupowane w czterech skrzynkach bezpieczników znajdujących się w komorze silnika, pod deską rozdzielczą oraz wewnątrz bagażnika.

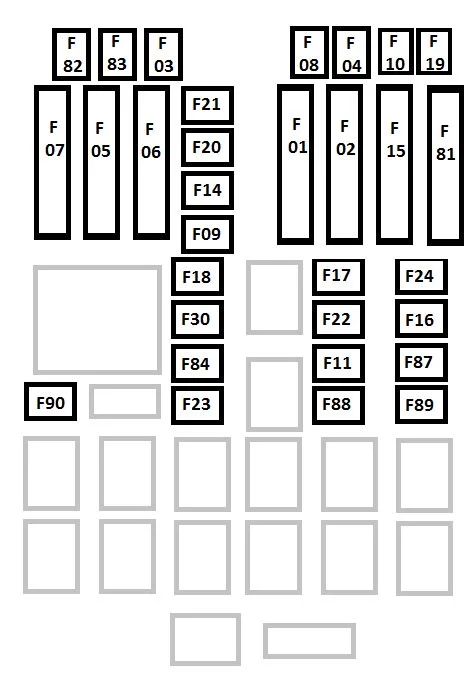

Komora silnika

Skrzynka bezpieczników znajduje się z boku akumulatora.
Jeep Renegade (2022) - schematy bezpieczników i przekaźników

Wgłębienie Maks bezpiecznik Bezpiecznik kasetowy Mikrobezpiecznik Opis
* Jeśli jest na wyposażeniu
F01 70 Amp Tan Komputer korpusu modułu
F02 70 Amp Tan Moduł Body Computer, tylna jednostka dystrybucji
F03 20 A niebieski Sterownik zasilacza Body Computer
F04 30 Amp Różowy Moduł elektroniczny sterowania hamulcami
F05 70 Amp Tan Elektryczne wspomaganie kierownicy
F06 70 Amp Tan Wentylator chłodzący silnik
F08 30 Amp Różowy Automatyczna skrzynia biegów, GSM
F09 5 A Tan Silnik modułu sterującego
F10 15 A niebieski klakson
F11 5 A Tan Dostarcz obciążenia wtórne
F14 15 A niebieski Pompa WCAC / żaluzje aktywnej kratki
F15 40 A pomarańczowy Pompa modułu sterującego hamulcami
F 16 5 A Tan Moc modułu sterującego silnika, automatyczna skrzynia biegów
F17 30 A zielony Dostarcz podstawowe obciążenia
F18 5 A Tan Inteligentny czujnik akumulatora
F19 7,5 A Brązowy Klimatyzator Kompresor 1.3L
F20 5 A Tan Elektroniczny napęd na cztery koła
F21 15 A niebieski Pompa paliwowa
F22 10 A czerwony Silnik modułu sterowania mocą
F23 30 A zielony Podgrzewana szyba przednia *
F24 15 A niebieski Elektroniczna dostawa jednostek automatyczna skrzynia biegów
F82 20 A żółty Silnik modułu sterowania mocą
F83 40 A zielony Wentylator klimatyzacji
F84 30 A zielony Zasilanie Napęd na wszystkie koła
F87 5 A Tan Automatyczna skrzynia biegów wybieraka biegów
F88 7,5 A Brązowy Podgrzewane lusterka zewnętrzne
F89 30 A zielony Ogrzewane tylne okno
Zobacz także:  Jeep Compass (2022) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników deski rozdzielczej

Skrzynka bezpieczników znajduje się w pobliżu lewej strony kolumny kierownicy, a dostęp do bezpieczników jest łatwy w dolnej części deski rozdzielczej.
Jeep Renegade (2022) - schematy bezpieczników i przekaźników

Wgłębienie Mini bezpiecznik Opis
F31 7,5 A Brązowy Lampa błyskowa/ruch elektryczny przednie fotele/wentylator klimatyzacji
F33 20 A żółty Elektrycznie sterowane okno z przodu (po stronie pasażera)
F34 20 A żółty Elektryczna szyba przednia (po stronie kierowcy)
F36 15 A niebieski Zasilanie systemu Uconnect, klimatyzacja, port USB, tylne oświetlenie sufitowe (z szyberdachem), E-Call, SGW
F37 10 A czerwony System Power Forward Collision Warning Plus, napęd na wszystkie koła (AWD), IPC, przełącznik pedału hamulca (NC)
F38 20 A żółty Centralny zamek
F42 7,5 A Brązowy Moc pod zamkiem i kluczykiem, elektroniczny moduł sterowania hamulcami, elektryczne wspomaganie kierownicy
F43 20 A żółty Dwukierunkowa myjka pompy
F47 20 A żółty Elektrycznie sterowane tylne okno (po stronie kierowcy)
F48 20 A żółty Elektrycznie sterowane tylne okno (po stronie pasażera)
F49 7,5 A Brązowy Zasilanie ParkSense, SGW, lusterko, podgrzewane przednie fotele, akumulator stabilizatora, system ESC, sterowanie hamowaniem S&S, martwy punkt, czujnik deszczu/światła, czujnik wilgotności
F50 7,5 A Brązowy Poduszka powietrzna zasilania
F51 7,5 A Brązowy Klimatyzacja, ostrzeżenie o zjechaniu z pasa ruchu, selektor terenu, moduł holowania przyczepy, moduł kompasu , kamera cofania
F53 7,5 A Brązowy Zasilanie IPC/urządzenie rozruchowe/system Keyless Enter 'n Go™
F94 15 A niebieski Gniazdo zasilania
Zobacz także:  Jeep Gladiator (2022) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w bagażniku

Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej przestrzeni ładunkowej.
W zależności od wyposażenia pojazdu mogą występować dwa uchwyty bezpieczników (lub oba).

Uchwyt 1
Jeep Renegade (2022) - schematy bezpieczników i przekaźników

Wgłębienie Mini bezpiecznik Opis
F1 30 A niebieski Przetwornica mocy
F2 20 A żółty System audio HIFI
F3 20 A żółty „MY SKY”
F5 30 A zielony Fotel elektryczny (po stronie kierowcy)
F6 7,5 A Brązowy Przedni fotel z regulacją odcinka lędźwiowego (po stronie kierowcy)
F8 20 A żółty Ogrzewanie przednich siedzeń

Na sterowniku znajduje się również bezpiecznik 20 A do osłony przeciwsłonecznej chowanego dachu.

Uchwyt 2
Jeep Renegade (2022) - schematy bezpieczników i przekaźników

Wgłębienie Mini bezpiecznik Opis
F5 15 A niebieski Oświetlenie zewnętrzne kontrolera (strona kierowcy)
F6 15 A niebieski Oświetlenie zewnętrzne kontrolera (strona pasażera)
