Jeep Renegade (2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Renegade z lat: 2021. Jeep Renegade to kompaktowy SUV wprowadzony na rynek w 2014 roku. Jest to jeden z najbardziej charakterystycznych modeli marki Jeep, łączący terenowe zdolności z miejską zwinnością. Renegade wyróżnia się swoim wyjątkowym stylem i jest popularny zarówno wśród miłośników […]

06/15/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Renegade z lat: 2021.

Jeep Renegade to kompaktowy SUV wprowadzony na rynek w 2014 roku. Jest to jeden z najbardziej charakterystycznych modeli marki Jeep, łączący terenowe zdolności z miejską zwinnością. Renegade wyróżnia się swoim wyjątkowym stylem i jest popularny zarówno wśród miłośników samochodów terenowych, jak i osób poszukujących praktycznego i wszechstronnego pojazdu miejskiego.

Pod względem wyglądu, Jeep Renegade przyciąga uwagę swoim niepowtarzalnym designem. Posiada charakterystyczne, ostre linie i muskularne proporcje, które nawiązują do klasycznych modeli Jeepa. Z wyrazistą sylwetką i charakterystycznymi szczegółami, takimi jak siedmiokątna atrapa chłodnicy i okrągłe reflektory, Renegade emanuje siłą i przygotowaniem do podjęcia przygód zarówno na drogach miejskich, jak i terenowych.

Wnętrze Jeepa Renegade jest przestronne i funkcjonalne. Kabinę cechuje solidna konstrukcja i wysoka jakość materiałów. Ergonomiczne układy kontrolne umożliwiają łatwą obsługę, a wygodne fotele zapewniają komfortowe miejsce zarówno dla kierowcy, jak i pasażerów. Renegade oferuje także praktyczne rozwiązania, takie jak składane fotele tylnego rzędu i liczne schowki, które zwiększają elastyczność i pojemność bagażnika.

Jeep Renegade oferuje różne opcje napędu, w tym napęd na przednie koła (FWD) i napęd na cztery koła (4×4). Opcja napędu na cztery koła czyni z Renegade solidnego samochodu terenowego, pozwalając na pokonywanie trudnych warunków drogowych i terenowych. Wersje z napędem na cztery koła są wyposażone w systemy Jeep Active Drive, które automatycznie dostosowują moment obrotowy do warunków jazdy, zapewniając optymalną przyczepność i trakcję.

Pod względem osiągów, Jeep Renegade oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Wybór zależy od preferencji i potrzeb użytkownika. Renegade zapewnia odpowiednią moc do codziennej jazdy i oferuje przyzwoite osiągi zarówno na drogach miejskich, jak i poza nimi.

Jeep Renegade wyposażony jest w liczne systemy bezpieczeństwa, takie jak system kontroli trakcji, układ stabilizacji toru jazdy, systemy wspomagające hamowanie oraz liczne poduszki powietrzne. Dzięki temu Renegade zapewnia wysoki poziom bezpieczeństwa dla kierowcy i pasażerów.

Podsumowując, Jeep Renegade to kompaktowy SUV o niezwykłym stylu, wszechstronności i terenowych zdolnościach. Jest to samochód, który doskonale sprawdzi się zarówno w mieście, jak i podczas wypraw w teren. Renegade oferuje kombinację solidnej konstrukcji, wygodnego wnętrza, różnych opcji napędu i charakterystycznego designu, co czyni go atrakcyjnym wyborem dla osób poszukujących autentycznego Jeepa w kompaktowym wydaniu.

Zobacz także:  Jeep Grand Cherokee WK2 (2014-2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników w komorze silnika

Panel bezpieczników w komorze silnika znajduje się po lewej stronie komory silnika.

Jeep Renegade (2021) - schematy bezpieczników i przekaźników

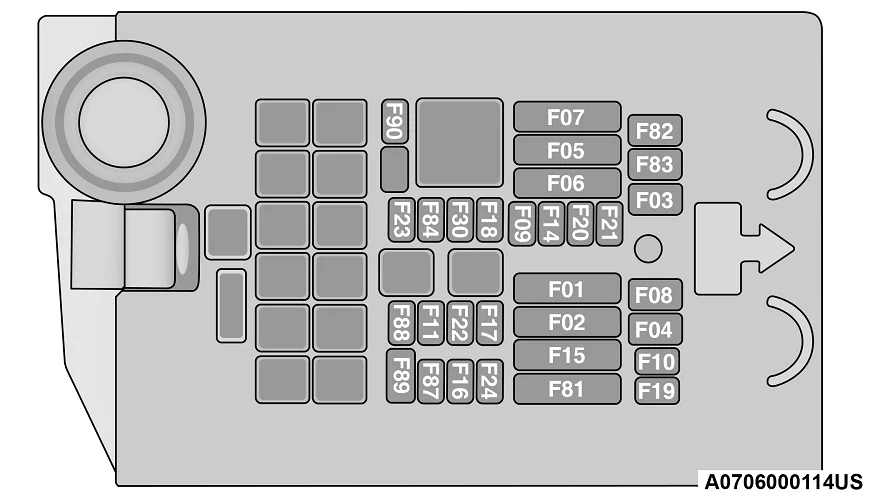

Wnęki bezpiecznikowe komory silnika

Jeep Renegade (2021) - schematy bezpieczników i przekaźników

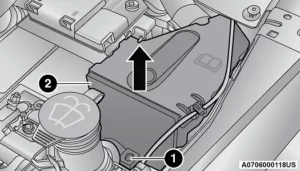

Lokalizacja panelu i pokrywy bezpieczników

1 — Śruba montażowa
2 — Osłona bezpiecznika

Zdejmowanie osłony bezpiecznika i śruby blokującej

Postępować w następujący sposób:

  • Powoli przekręć śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
  • Powoli odkręć śrubę.
  • Zdejmij pokrywę bezpiecznika, przesuwając ją do góry.

Montaż osłony bezpiecznika i śruba blokująca

Postępować w następujący sposób:

  • Prawidłowo przymocuj pokrywę bezpiecznika do skrzynki, przesuń całkowicie od góry do dołu.
  • Całkowicie wciśnij śrubę za pomocą dołączonego specjalnego śrubokręta.
  • Powoli przekręć śrubę zgodnie z ruchem wskazówek zegara.
  • Odkręć śrubę.

Jeep Renegade (2021) - schematy bezpieczników i przekaźników

Lokalizacja pokrywy bezpiecznika akumulatora

1 — Zaczepy osłony bezpieczników
2 — Osłona bezpiecznika



Wgłębienie Maksymalny bezpiecznik Bezpiecznik kasetowy Mikrobezpiecznik Opis
Jeśli jest na wyposażeniu*
F01 70 Amp Tan Komputer korpusu modułu
F02 70 Amp Tan Moduł Body Computer, tylna jednostka dystrybucji
F03 20 A niebieski Sterownik zasilacza Body Computer
F04 30 Amp Różowy Moduł elektroniczny sterowania hamulcami
F05 70 Amp Tan Elektryczne wspomaganie kierownicy
F06 20 A żółty – silnik 2,4 l70 Amp Tan – 1.3L Turbo Engine Wentylator chłodzący silnik
F07 50 A czerwony – silnik 2,4 l Wentylator chłodzący silnik
F08 30 Amp Różowy Automatyczna skrzynia biegów, GSM
F09 5 A Tan Silnik modułu sterującego
F10 15 A niebieski klakson
F11 5 A opalenizna — silnik turbo o pojemności 1,3 l25 A Clear – silnik 2,4 l Dostarcz obciążenia wtórne
F14 15 A niebieski — silnik turbo o pojemności 1,3 l Pompa WCAC / żaluzje aktywnej kratki
F15 40 A pomarańczowy Pompa modułu sterującego hamulcami
F 16 5 A Tan Moc modułu sterującego silnika, automatyczna skrzynia biegów
F17 30 Amp Green – 1.3L Turbo Engine15 A niebieski – silnik 2,4 l Dostarcz podstawowe obciążenia
F18 5 A Tan Inteligentny czujnik akumulatora (IBS) 2,4 l *
F19 7,5 A Brązowy Sprężarka klimatyzacji
F20 5 A Tan Elektroniczny napęd na cztery koła
F21 15 A niebieski Pompa paliwowa
F22 10 A czerwony — silnik turbo o pojemności 1,3 l20 A żółty – silnik 2,4 l Silnik modułu sterowania mocą
F23 30 A zielony Podgrzewana szyba przednia *
F24 15 A niebieski Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej
F82 20 A żółty – 1.3L Turbo Engine Silnik modułu sterowania mocą
F83 40 A zielony Wentylator klimatyzacji
F84 30 A zielony Zasilanie Napęd na wszystkie koła
F87 5 A Tan Automatyczna skrzynia biegów wybieraka biegów
F88 7,5 A Brązowy Podgrzewane lusterka zewnętrzne
F89 30 A zielony Ogrzewane tylne okno
F90 5 A Tan Inteligentny czujnik akumulatora (IBS) 1,3 l *
Zobacz także:  Jeep Cherokee KL (2020-2022) - schematy bezpieczników i przekaźników

Centrum bezpieczników komputera pokładowego

Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.

W celu wymiany bezpiecznika skontaktuj się z autoryzowanym sprzedawcą.

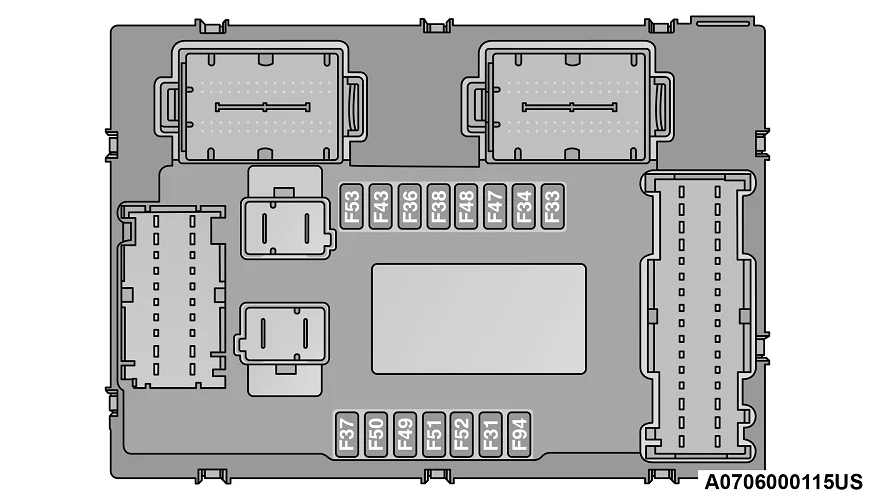

Jeep Renegade (2021) - schematy bezpieczników i przekaźników

Wnęki bezpiecznikowe sterownika korpusu

Wgłębienie Mini bezpiecznik Opis
F31 7,5 A Brązowy błyski;

przednie fotele z napędem elektrycznym;

Klimatyzacja z wentylatorem.

F33 20 A żółty Elektrycznie sterowane okno z przodu (po stronie pasażera)
F34 20 A żółty Elektryczna szyba przednia (po stronie kierowcy)
F36 15 A niebieski Dostawa systemu Uconnect;

Klimatyzacja;

Port USB;

Tylne lampy sufitowe (z szyberdachem);

Połączenie elektroniczne;

SGW.

F37 10 A czerwony Ostrzeżenie o kolizji z przodu systemu Plus;

napęd na wszystkie koła (AWD);

IPC;

Przełącznik pedału hamulca (NC).

F38 20 A żółty Centralny zamek
F42 7,5 A Brązowy Moc pod blokadą i kluczem;

moduł elektroniczny sterowania hamulcami;

Elektryczne wspomaganie kierownicy.

F43 20 A żółty Dwukierunkowa myjka pompy
F47 20 A żółty Elektrycznie sterowane tylne okno (po stronie kierowcy)
F48 20 A żółty Elektrycznie sterowane tylne okno (po stronie pasażera)
F49 7,5 A Brązowy Zasilanie ParkSense;

SGW;

Lustro;

podgrzewane przednie siedzenia;

Bateria stabilizatora;

System ESC;

Polecenie wstrzymania S&S;

Martwy punkt;

Czujnik deszczu/światła;

Czujnik wilgotności.

F50 7,5 A Brązowy Poduszka powietrzna zasilania
F51 7,5 A Brązowy Klimatyzacja;

Ostrzeżenie o opuszczeniu pasa;

Selektor terenu;

Przełącznik świateł cofania (MT);

Moduł holowania przyczepy;

Moduł kompasu;

Tylna kamera.

F53 7,5 A Brązowy Dostawa IPC;

Urządzenie startowe;

System Keyless Enter-N-Go.

F94 15 A niebieski Gniazdo zasilania

Tylny bezpiecznik ładunkowy i jednostka dystrybucji przekaźników

Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej przestrzeni ładunkowej.

Jeep Renegade (2021) - schematy bezpieczników i przekaźników

Tylne drzwiczki dostępu do bezpieczników

Bezpieczniki mogą być umieszczone w dwóch jednostkach. uchwyt bezpiecznika nr 1 i uchwyt bezpiecznika nr 2 (jeśli jest wyposażony w holowanie przyczepy) znajdują się najbliżej tyłu pojazdu.

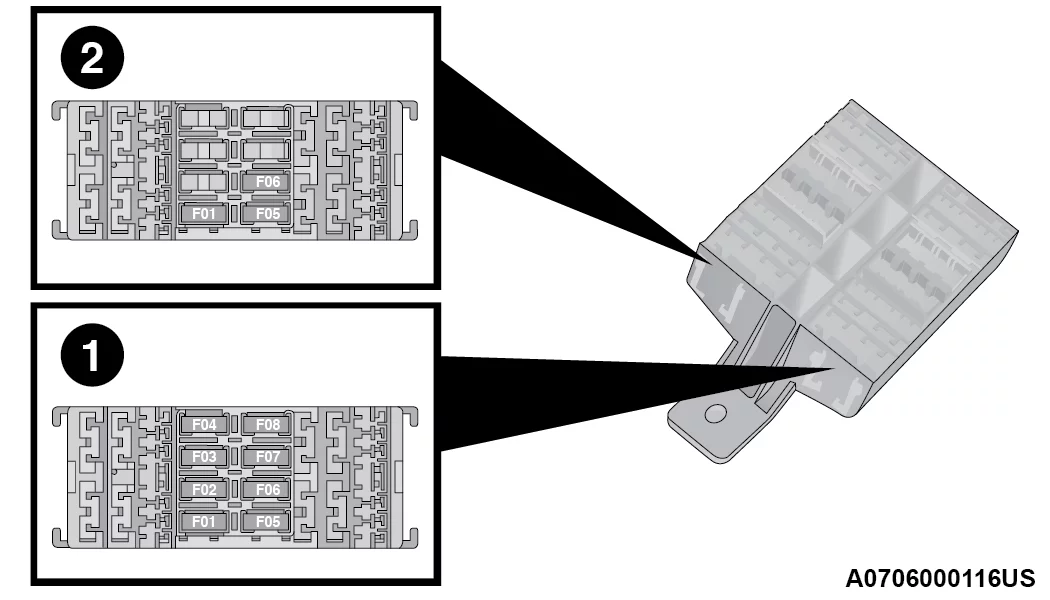

Jeep Renegade (2021) - schematy bezpieczników i przekaźników

Tylne wnęki bezpieczników ładunku

1 — Uchwyt bezpiecznika nr 1
2 — Uchwyt bezpiecznika nr 2
Uchwyt bezpiecznika nr 1
Wgłębienie Mini bezpiecznik Opis
F1 30 A niebieski Przetwornica mocy
F2 20 A żółty System audio HIFI
F3 20 A żółty MOJE NIEBO
F5 30 A zielony Fotel elektryczny (po stronie kierowcy)
F6 7,5 A Brązowy Przedni fotel z regulacją odcinka lędźwiowego (po stronie kierowcy)
F8 20 A żółty Ogrzewanie przednich siedzeń

Na sterowniku znajduje się również bezpiecznik 20 A do osłony przeciwsłonecznej chowanego dachu.

Uchwyt bezpiecznika nr 2
Wgłębienie Mini bezpiecznik Opis
F1 10 A czerwony Oświetlenie zewnętrzne sterownika na przyczepie
F5 15 A niebieski Oświetlenie zewnętrzne kontrolera (strona kierowcy)
F6 15 A niebieski Oświetlenie zewnętrzne kontrolera (strona pasażera)
