W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Renegade z lat: 2014, 2015.
Jeep Renegade to kompaktowy SUV wprowadzony na rynek w 2014 roku. Jest to model, który charakteryzuje się unikalnym stylem, odważnym designem i zdolnościami terenowymi, które są charakterystyczne dla marki Jeep.
Pod względem wyglądu, Jeep Renegade wyróżnia się oryginalnym i awangardowym designem, który odwołuje się do klasycznych elementów stylistycznych Jeepa. Ma charakterystyczną sylwetkę z wyrazistymi liniami, a także cechy terenowe, takie jak podwyższona oś nadwozia, wyraźne nadkola i mocna, muskularna sylwetka. Renegade posiada również charakterystyczne rysy, takie jak siedmioplamisty grill i okrągłe reflektory, które nawiązują do klasycznych Jeepów.
Wnętrze Jeepa Renegade jest praktyczne, funkcjonalne i dobrze zorganizowane. Kabina oferuje dużo miejsca dla kierowcy i pasażerów, a ergonomiczne układy kontrolne umożliwiają łatwą obsługę. Materiały wykończeniowe są solidne i trwałe, a wnętrze może być dostosowane do indywidualnych preferencji dzięki różnym opcjom wyposażenia. Renegade oferuje również wiele schowków i przestrzeni bagażowej, co jest praktyczne podczas podróży.
Jeep Renegade jest dostępny w różnych wariantach napędu. Wersje z napędem na przednie koła są dostępne, ale prawdziwą siłą Renegade są modele z napędem na cztery koła (4×4). Renegade oferuje zaawansowane systemy napędu na cztery koła, takie jak Jeep Active Drive i Jeep Active Drive Low, które zapewniają doskonałą przyczepność i kontrolę na trudnym terenie. To sprawia, że Renegade jest gotowy do pokonywania różnych przeszkód i wyzwań terenowych.
Pod względem osiągów, Jeep Renegade oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Wybór zależy od preferencji i potrzeb użytkownika. Renegade zapewnia dynamiczną jazdę zarówno w mieście, jak i poza nim, a także wystarczającą moc do pokonywania terenowych tras.
Jeep Renegade oferuje również wiele funkcji bezpieczeństwa, w tym systemy kontroli trakcji, stabilizacji toru jazdy, systemy wspomagające hamowanie oraz wiele poduszek powietrznych. Dodatkowo, Renegade jest wyposażony w zaawansowane systemy asystujące, takie jak system monitorowania martwego pola, asystent pasa ruchu, system awaryjnego hamowania i wiele innych, które zapewniają maksymalny poziom bezpieczeństwa.
Podsumowując, Jeep Renegade to kompaktowy SUV, który łączy stylowy design, zdolności terenowe i praktyczność. Jest to samochód, który świetnie sprawdza się zarówno w codziennej jeździe po mieście, jak i w bardziej wymagających warunkach terenowych. Renegade jest odpowiedni dla osób, które cenią niezależność, awanturniczy styl i niezawodność, które są charakterystyczne dla marki Jeep.

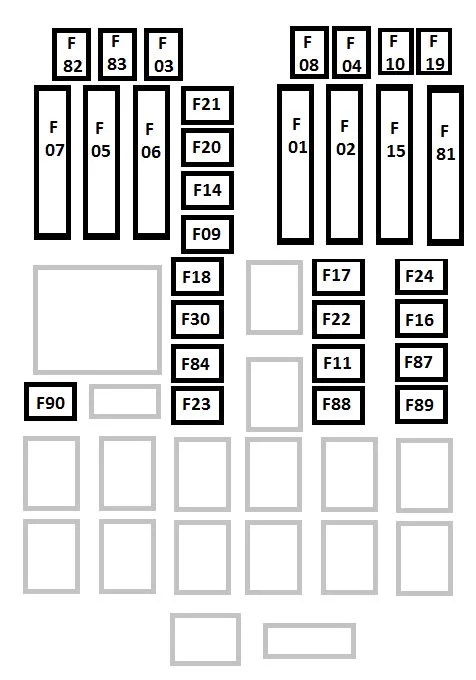

Komora silnika
Skrzynka bezpieczników znajduje się z boku akumulatora.
| Wgłębienie | Maksymalny bezpiecznik | Mini bezpiecznik | Mikrobezpiecznik | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F01 | 70 Amp Tan | — | — | Komputer korpusu modułu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 70 Amp Tan | Moduł Body Computer, tylne jednostki dystrybucji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | — | 20 A żółty | Sterownik zasilacza Body Computer | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | — | 30 A zielony | — | Moduł elektroniczny sterowania hamulcami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | 70 Amp Tan | — | — | Elektryczne wspomaganie kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 20 A żółty | — | — | Wentylator chłodzący silnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 40 A pomarańczowy | — | — | Wentylator chłodzący silnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 30 A zielony | — | — | Wentylator chłodzący silnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 40 A pomarańczowy | — | — | Wentylator chłodzący silnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | 30 A zielony | Automatyczna skrzynia biegów, GSM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | — | — | 5 A Tan | Silnik modułu sterującego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | — | — | 10 A czerwony | klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | — | — | 10 A czerwony | Dostarcz obciążenia wtórne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | — | — | 7,5 A Brązowy | Grzałka „Przedmuch” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | — | — | 5 A Tan | Moc pompy „Po uruchomieniu” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 40 A pomarańczowy | — | — | Pompa modułu sterującego hamulcami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 5 A Tan | Moc modułu sterującego silnika, automatyczna skrzynia biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | — | — | 10 A czerwony | Dostarcz podstawowe obciążenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | — | — | 20 A żółty | Zasilanie zapłonu tylnego gniazda ładunku 12 V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | — | — | 7,5 A Brązowy | Sprężarka klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | — | — | 5 A Tan | Elektroniczny napęd na cztery koła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | — | — | 15 A niebieski | Pompa paliwowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | — | — | 7,5 A Brązowy | Silnik modułu sterowania mocą | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | — | — | 30 A zielony | Podgrzewana szyba przednia — jeśli jest na wyposażeniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 15 A niebieski | Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | — | 40 A pomarańczowy | — | Wentylator klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | — | — | 30 A zielony | Zasilanie Napęd na wszystkie koła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | — | — | 5 A Tan | Automatyczna skrzynia biegów dźwigni zmiany biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | — | — | 7,5 A Brązowy | Podgrzewane lusterka zewnętrzne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F89 | — | — | 30 A zielony | Ogrzewane tylne okno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90 | — | — | 5 A Tan | Czujnik IBS (stan naładowania akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skrzynka bezpieczników deski rozdzielczej
Skrzynka bezpieczników znajduje się w pobliżu lewej strony kolumny kierownicy, a dostęp do bezpieczników jest łatwy w dolnej części deski rozdzielczej.
| Wgłębienie | Mini bezpiecznik | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F31 | 7,5 A Brązowy | lampy błyskowe/elektryczne przednie fotele/wentylator klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 25 A Wyczyść | Elektryczna szyba z przodu (po stronie kierowcy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 25 A Wyczyść | Elektryczna szyba z przodu (strona pasażera) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20 A żółty | Zasilanie systemu Uconnect®, klimatyzacji, alarmu, elektrycznie składanych lusterek zewnętrznych, portu USB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10 A czerwony | System Power Forward Collision Warning Plus, napęd na wszystkie koła (AWD), IPC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 A żółty | Centralny zamek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 7,5 A Brązowy | Zasilanie pod blokadą i kluczem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20 A żółty | Dwukierunkowa myjka pompy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 25 A Wyczyść | Elektrycznie sterowane tylne okno (po stronie kierowcy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 25 A Wyczyść | Elektrycznie sterowane tylne okno (po stronie pasażera) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 7,5 A Brązowy | Zasilanie ParkSense, światła punktowe z przodu, kopuła, lusterko, dach z silnikiem elektrycznym, podgrzewane przednie siedzenia, akumulator stabilizatora, system ESC, ESL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 7,5 A Brązowy | Poduszka powietrzna zasilania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 7,5 A Brązowy | Zasilanie alarmu, przednie światło sufitowe, sprężarka klimatyzacji, przełącznik pedału hamulca (NC), automatyczna skrzynia biegów z tablicą, kompas, kamera tylna, reflektory poziomujące, klimatyzacja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 7,5 A Brązowy | Zasilanie IPC/urządzenie rozruchowe/system Keyless Enter-N-Go™ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F94 | 15 A niebieski | Gniazdo zasilania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skrzynka bezpieczników w bagażniku
Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej przestrzeni ładunkowej.
W zależności od wyposażenia pojazdu mogą występować dwa uchwyty bezpieczników (lub oba).
Uchwyt 1
| Wgłębienie | Mini bezpiecznik | Opis |
|---|---|---|
| F2 | 20 A żółty | System nagłośnieniowy |
| F3 | 20 A żółty | MOJE NIEBO |
| F4 | 7,5 A Brązowy | Przedni fotel z regulacją lędźwiową (po stronie kierowcy) |
| F5 | 30 A zielony | Fotel elektryczny (po stronie kierowcy) |
| F6 | 7,5 A Brązowy | Fotel elektryczny (po stronie kierowcy i po stronie pasażera) |
| F7 | 30 A zielony | Przednie fotele z regulacją odcinka lędźwiowego (po stronie kierowcy i pasażera) |
| F8 | 20 A żółty | Ogrzewanie przednich siedzeń |
Na sterowniku znajduje się również bezpiecznik 20 A do osłony przeciwsłonecznej chowanego dachu.
Uchwyt 2
| Wgłębienie | Mini bezpiecznik | Opis |
|---|---|---|
| F1 | 10 A czerwony | Oświetlenie zewnętrzne sterownika na przyczepie |
| F5 | 15 A niebieski | Oświetlenie zewnętrzne kontrolera (strona kierowcy) |
| F6 | 15 A niebieski | Oświetlenie zewnętrzne kontrolera (strona pasażera) |
