W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Renegade z lat: 2016, 2017.
Jeep Renegade to kompaktowy crossover wprowadzony na rynek w 2014 roku. Jest to model, który odzwierciedla ducha marki Jeep, łącząc awanturniczy charakter z miejską funkcjonalnością. Renegade wyróżnia się swoim unikalnym stylem, solidną konstrukcją i zdolnościami terenowymi.
Pod względem wyglądu, Jeep Renegade prezentuje odważny i charakterystyczny design. Jego muskularna sylwetka, wyraziste linie i cechy nawiązujące do klasycznych Jeepów nadają mu niepowtarzalny wygląd. Renegade posiada także charakterystyczne elementy stylistyczne, takie jak siedmiorynkowa atrapa chłodnicy, okrągłe reflektory oraz charakterystyczne lampy tylnego zderzaka w kształcie „X”, które nawiązują do modelu Jeepa Wrangler.
Wnętrze Jeepa Renegade jest przestronne i funkcjonalne, oferując wysoką jakość wykończenia. Kabina została starannie zaprojektowana, aby zapewnić wygodę i praktyczność. Zastosowane materiały są trwałe i odporne na trudy codziennego użytkowania. Renegade oferuje również wiele schowków i przegródek na drobne przedmioty, co jest praktyczne podczas podróży.
Jeep Renegade oferuje różne opcje napędu, w tym napęd na przednie koła (2WD) oraz napęd na cztery koła (4×4). Dzięki napędowi na cztery koła, Renegade radzi sobie dobrze w trudnych warunkach terenowych, zapewniając dobrą trakcję i kontrolę nad pojazdem. Wersje z napędem na cztery koła są wyposażone w zaawansowany system Jeep Active Drive, który automatycznie dostosowuje moment obrotowy do warunków jazdy, zapewniając optymalną przyczepność.
Pod względem osiągów, Jeep Renegade oferuje różne opcje silnikowe, w tym benzynowe i wysokoprężne jednostki napędowe. Wybór zależy od preferencji i potrzeb użytkownika. Renegade zapewnia dobrą dynamikę jazdy i komfortową podróż zarówno na drogach miejskich, jak i na dłuższych trasach.
Jeep Renegade jest również wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji, stabilizacji toru jazdy, układu wspomagającego hamowanie oraz liczne poduszki powietrzne. Dzięki temu Renegade zapewnia wysoki poziom bezpieczeństwa kierowcy i pasażerom.
Podsumowując, Jeep Renegade to kompaktowy crossover, który łączy w sobie ducha marki Jeep z miejską funkcjonalnością. Charakteryzuje się unikalnym stylem, solidną konstrukcją, zdolnościami terenowymi oraz przestronnym i funkcjonalnym wnętrzem. Renegade jest idealnym wyborem dla osób poszukujących samochodu, który doskonale sprawdzi się zarówno w codziennej jeździe, jak i podczas przygód na szlakach terenowych.
Komora silnika

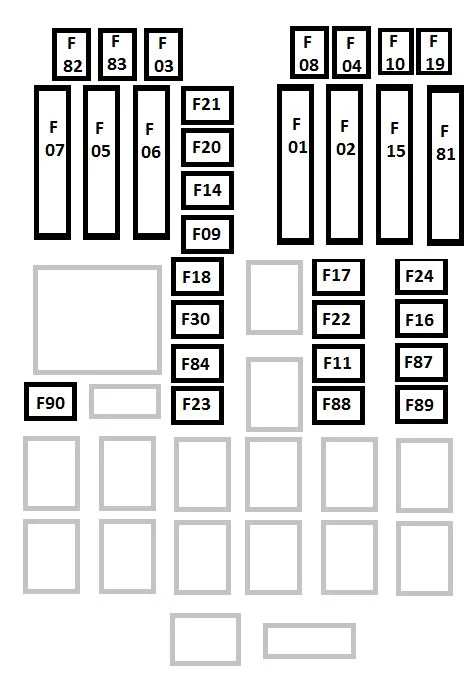

Skrzynka bezpieczników znajduje się z boku akumulatora.
| Wgłębienie | Maksymalny bezpiecznik | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
|---|---|---|---|---|
| F01 | 70 Amp Tan | — | — | Komputer korpusu modułu |
| F02 | 70 Amp Tan | „ | „ | Moduł Body Computer, tylne jednostki dystrybucji |
| F03 | „ | 20 A niebieski | „ | Sterownik zasilacza Body Computer |
| F04 | – | 30 Amp Różowy | — | Moduł elektroniczny sterowania hamulcami |
| F05 | 70 Amp Tan | — | — | Elektryczne wspomaganie kierownicy |
| F06 | 20 A żółty | — | — | Wentylator chłodzący silnik |
| F07 | 40 A pomarańczowy -1,4 bez klimatyzacji 50 A czerwony -1,4 z klimatyzacją i wszystkimi modelami 2,4 |
Wentylator chłodzący silnik | ||
| F08 | – | 30 Amp Różowy | — | Automatyczna skrzynia biegów, GSM |
| F09 | – | — | 5 A Tan | Silnik modułu sterującego |
| F10 | – | — | 15 A niebieski | klakson |
| F11 | 10 A Czerwony — Silniki 1,4 25 A Przezroczysty — Silniki 2,4 | Dostawa obciążenia wtórnego | ||
| F14 | – | — | 7,5 A Brązowy | Grzałka „Przedmuch” |
| F14 | – | — | 5 A Tan | Moc pompy „po uruchomieniu” |
| F15 | 40 A pomarańczowy | — | — | Pompa modułu sterującego hamulcami |
| F 16 | 5 A Tan | Moc modułu sterującego silnika, automatyczna skrzynia biegów | ||
| F17 | 10 A Czerwony — 1,4 Silniki 15 A Niebieski — 2,4 silniki | Dostarcz podstawowe obciążenia | ||
| F18 | – | — | 20 A żółty | Zasilanie zapłonu tylnego gniazda ładunku 12 V |
| F19 | – | — | 7,5 A Brązowy | Sprężarka klimatyzacji |
| F20 | – | — | 5 A Tan | Elektroniczny napęd na cztery koła |
| F21 | — | — | 15 A niebieski | Pompa paliwowa |
| F22 | — | — | 20 A żółty | Silnik modułu sterowania mocą |
| F23 | — | — | 30 A zielony | Podgrzewana szyba przednia — jeśli jest na wyposażeniu |
| F24 | „ | „ | 15 A niebieski | Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej |
| F30 | „ | 20 A żółty (zainstalowany przez klienta) | Tylny wylot ładunku 12 V, Stałe zasilanie bateryjne | |
| F83 | — | 40 A zielony | — | Wentylator klimatyzacji |
| F84 | — | — | 30 A zielony | Zasilanie, Napęd na wszystkie koła |
| F87 | — | — | 5 A Tan | Automatyczna skrzynia biegów dźwigni zmiany biegów |
| F88 | — | — | 7,5 A Brązowy | Podgrzewane lusterka zewnętrzne |
| F89 | — | — | 30 A zielony | Ogrzewane tylne okno |
| F90 | — | — | 5 A Tan | Czujnik IBS (stan naładowania akumulatora) |
Skrzynka bezpieczników deski rozdzielczej
Skrzynka bezpieczników znajduje się w pobliżu lewej strony kolumny kierownicy, a dostęp do bezpieczników jest łatwy w dolnej części deski rozdzielczej.
| Wgłębienie | Mini bezpiecznik | Opis |
|---|---|---|
| F31 | 7,5 A Brązowy | Lampa błyskowa/ruch elektryczny przednie fotele/wentylator klimatyzacji |
| F33 | 20 A żółty | Elektryczna szyba przednia (po stronie kierowcy) |
| F34 | 20 A żółty | Elektrycznie sterowane okno z przodu (po stronie pasażera) |
| F36 | 15 A niebieski | Zasilanie systemu Uconnect, klimatyzacja, alarm, składane elektrycznie lusterka zewnętrzne, port USB |
| F37 | 10 A czerwony | System Power Forward Collision Warning Plus, napęd na wszystkie koła (AWD), IPC |
| F38 | 20 A żółty | Centralny zamek |
| F42 | 7,5 A Brązowy | Zasilanie pod blokadą i kluczem |
| F43 | 20 A żółty | Dwukierunkowa myjka pompy |
| F47 | 20 A żółty | Elektrycznie sterowane tylne okno (po stronie kierowcy) |
| F48 | 20 A żółty | Elektrycznie sterowane tylne okno (po stronie pasażera) |
| F49 | 7,5 A Brązowy | Zasilanie ParkSense, oświetlenie punktowe przednia kopuła, lusterko, dach z silnikiem elektrycznym, podgrzewane przednie siedzenia, akumulator stabilizatora, system ESC, ESL |
| F50 | 7,5 A Brązowy | Poduszka powietrzna zasilania |
| F51 | 7,5 A Brązowy | Zasilanie alarmu, przednie światło sufitowe, sprężarka klimatyzacji, przełącznik pedału hamulca (NC), automatyczna skrzynia biegów z tablicą, kompas, kamera tylna, reflektory poziomujące, klimatyzacja |
| F53 | 7,5 A Brązowy | Zasilanie IPC/urządzenie rozruchowe/system Keyless Enter-N-Go |
| F94 | 15 A niebieski | Gniazdo zasilania |
Skrzynka bezpieczników w bagażniku
Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej przestrzeni ładunkowej.
W zależności od wyposażenia pojazdu mogą występować dwa uchwyty bezpieczników (lub oba).
Uchwyt 1
| Wgłębienie | Mini bezpiecznik | Opis |
|---|---|---|
| F1 | 30 A niebieski | Przetwornica mocy |
| F2 | 20 A żółty | System audio HIFI |
| F3 | 20 A żółty | „MY SKY” |
| F4 | 7,5 A Brązowy | Przedni fotel z regulacją odcinka lędźwiowego (po stronie kierowcy) |
| F5 | 30 A zielony | Fotel elektryczny (po stronie kierowcy) |
| F6 | 7,5 A Brązowy | Fotel elektryczny (strona kierowcy i strona pasażera) |
| F7 | 30 A zielony | Przednie fotele z regulacją odcinka lędźwiowego (po stronie kierowcy i po stronie pasażera) |
| F8 | 20 A żółty | Ogrzewanie przednich siedzeń |
Na sterowniku znajduje się również bezpiecznik 20 A do osłony przeciwsłonecznej chowanego dachu.
Uchwyt 2
| Wgłębienie | Mini bezpiecznik | Opis |
|---|---|---|
| F1 | 10 A czerwony | Oświetlenie zewnętrzne sterownika na przyczepie |
| F5 | 15 A niebieski | Oświetlenie zewnętrzne kontrolera (strona kierowcy) |
| F6 | 15 A niebieski | Oświetlenie zewnętrzne kontrolera (strona pasażera) |
