W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Patriot z lat: 2017.

Jeep Patriot to kompaktowy SUV wprowadzony na rynek w 2007 roku. Jest to model, który połączył cechy tradycyjnego stylu Jeepa z praktycznością i ekonomią, co sprawia, że jest popularny zarówno jako samochód codziennego użytku, jak i jako pojazd terenowy.

Pod względem wyglądu, Jeep Patriot charakteryzuje się charakterystycznym, kanciastym designem, który nawiązuje do klasycznych samochodów terenowych marki Jeep. Posiada wyraziste linie i muskularną sylwetkę, podkreślającą jego zdolności terenowe. Dzięki temu Patriot wygląda solidnie i gotowo do pokonywania trudnych warunków na drodze.

Wnętrze Jeepa Patriot oferuje przestronność i funkcjonalność. Kabina jest dobrze zorganizowana, a ergonomiczne układy kontrolne umożliwiają łatwą obsługę. Przestronne siedzenia zapewniają wygodę dla kierowcy i pasażerów, a składane tylne fotele umożliwiają zwiększenie przestrzeni bagażowej w razie potrzeby. Jeep Patriot oferuje także liczne schowki i pojemniki na drobne przedmioty, co jest praktyczne podczas podróży.

Pod względem napędu, Jeep Patriot oferuje różne opcje. Dostępne są zarówno wersje z napędem na przednie koła, jak i z napędem na cztery koła (4×4). Opcja napędu na cztery koła pozwala na lepszą kontrolę i trakcję na trudnym terenie, co czyni z Patriota solidnego samochodu terenowego. Wersje z napędem na cztery koła są wyposażone w system Jeep Active Drive, który automatycznie dostosowuje moment obrotowy do warunków drogowych, zapewniając optymalną przyczepność.

Zobacz także:  Jeep Wrangler JL (2022) - schematy bezpieczników i przekaźników

Pod względem osiągów, Jeep Patriot oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Wybór zależy od preferencji i potrzeb użytkownika. Jeep Patriot zapewnia dobrą dynamikę jazdy i odpowiednią moc do codziennej jazdy, zarówno na drogach miejskich, jak i poza nimi.

Jeep Patriot oferuje także różne systemy bezpieczeństwa, takie jak systemy kontroli trakcji, układ stabilizacji toru jazdy, systemy wspomagające hamowanie oraz liczne poduszki powietrzne. Te funkcje mają na celu zapewnienie maksymalnego poziomu bezpieczeństwa kierowcy i pasażerów.

Podsumowując, Jeep Patriot to kompaktowy SUV, który łączy w sobie cechy tradycyjnego stylu Jeepa z praktycznością i ekonomią. Jest to wszechstronny samochód, który sprawdza się zarówno w codziennej jeździe, jak i w trudniejszych warunkach terenowych. Przestronne wnętrze, różne opcje napędu i solidna konstrukcja czynią z Jeepa Patriota interesującą opcję dla osób poszukujących niezawodnego i funkcjonalnego samochodu o charakterze terenowym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Jeep Gladiator (2022) - schematy bezpieczników i przekaźników



Lokalizacja skrzynki bezpieczników

Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.

To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.

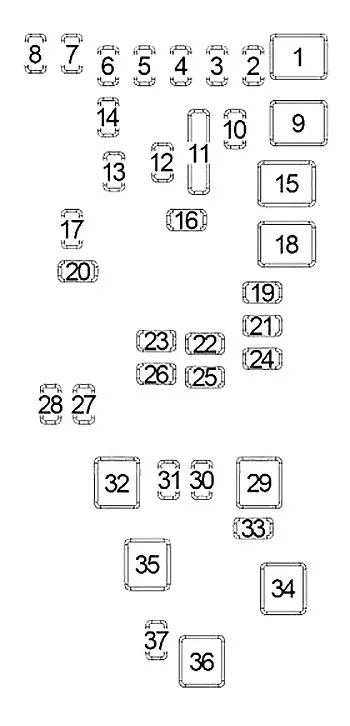

Jeep Patriot (2017) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Minibezpiecznik Opis
1 20 A niebieski Holowanie przyczepy — jeśli jest na wyposażeniu
2 15 Amp lt niebieski Moduł sterujący AWD/4WD — jeśli jest na wyposażeniu
3 10 A czerwony Przełącznik tylnego środkowego światła hamowania
4 10 A czerwony Przełącznik zapłonu/sprężyna zegara
5 15 Amp lt niebieski Zasilanie bateryjne dla Power Tech
6 10 A czerwony Lusterko elektryczne/sterowanie kierownicą radio satelitarne/telefon głośnomówiący
7 30 A zielony Wyłączenie zapłonu
8 30 A zielony Wyłączenie zapłonu
9 40 A zielony Fotele elektryczne
10 20 A żółty Blokady zasilania/Oświetlenie wewnętrzne
11 15 Amp lt niebieski Gniazdo zasilania
12 20 A żółty Falownik 115 V AC — jeśli jest na wyposażeniu
13 20 A żółty Zapalniczka
14 10 A czerwony Klaster instrumentów
15 40 A zielony Wentylator chłodnicy
16 15 Amp lt niebieski Lampa kopułkowa / szyberdach / silnik tylnej wycieraczki
17 10 A czerwony Bezprzewodowy moduł sterowania
18 40 A zielony Przekaźnik automatycznego wyłączania
19 20 A żółty Wzmacniacze radiowe
20 15 Amp lt niebieski Radio
21 10 A czerwony Moduł antywłamaniowy/syrena — jeśli jest na wyposażeniu
22 10 A czerwony Ogrzewanie, klimatyzacja/kompas
23 15 Amp lt niebieski Przekaźnik automatycznego wyłączania
24 15 Amp lt niebieski Elektrycznie sterowany szyberdach — jeśli jest na wyposażeniu
25 10 A czerwony Podgrzewane lustro — jeśli jest na wyposażeniu
26 15 Amp lt niebieski Przekaźnik automatycznego wyłączania
27 10 A czerwony Moduł sterowania poduszką powietrzną
28 10 A czerwony Moduł sterowania poduszką powietrzną/moduł klasyfikacji pasażerów
29 Gorący pojazd (nie wymaga bezpiecznika)
30 20 A żółty Podgrzewane siedzenie — jeśli jest na wyposażeniu
31 10 A czerwony Spryskiwacz reflektorów — jeśli jest na wyposażeniu
32 30 Amp Różowy Przekaźnik automatycznego wyłączania
33 10 A czerwony J1962 Conn/moduł sterujący układu napędowego
34 30 Amp Różowy Zawór przeciwblokujący hamulca
35 40 A zielony Pompa przeciwblokująca hamulca
36 30 Amp Różowy Reflektor/sterowanie spryskiwaczem/inteligentne szkło — jeśli jest na wyposażeniu
37 25 A Wyczyść Nagrzewnica na olej napędowy i górna część zasilania H2/MOD
