Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Jeep Grand Cherokee WK (2005-2010) - schematy bezpieczników i przekaźników

Zintegrowany moduł zasilania (IPM)

Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.

Jeep Compass MK49 (2009-2010) - schematy bezpieczników i przekaźników

To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki.
Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.

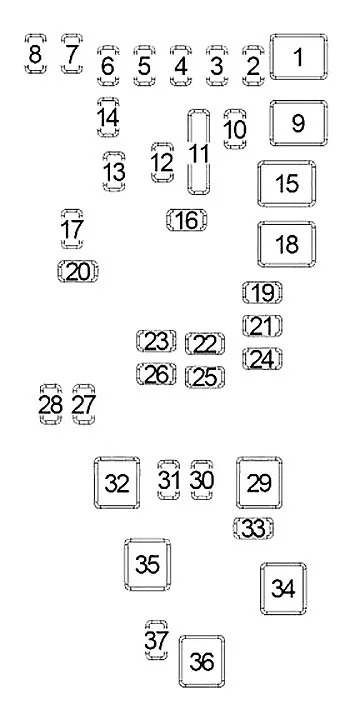

Jeep Compass MK49 (2009-2010) - schematy bezpieczników i przekaźników



Wgłębienie Bezpiecznik kasetowy Minibezpiecznik Opis
1 Pusty Pusty
2 15 Amp lt niebieski Zasilanie ECU AWD/4WD
3 10 A czerwony Zasilanie przełącznika hamulca CHMSL
4 10 A czerwony Zasilanie wyłącznika zapłonu/OCM
5 20 A żółty Holowanie przyczepy — jeśli jest na wyposażeniu
6 10 A czerwony IOD Sw/Zasilanie lusterek/ Steering Cntrl Sdar/ zestaw głośnomówiący — jeśli jest na wyposażeniu
7 30 A zielony IOD Sense1
8 30 A zielony IOD Sense2
9 40 A zielony Fotele elektryczne — jeśli są na wyposażeniu
10 20 A żółty Blokady zasilania / oświetlenie wewnętrzne CCN
11 15 Amp lt niebieski Gniazdo zasilania
12 20 A żółty Ign Run/Acc Inverter
13 20 A żółty Pwr Run/Acc Outlet RR/lampa kopułkowa/zapalniczka
14 10 A czerwony IOD CCN
15 40 A zielony Zasilanie akumulatora przekaźnika wentylatora RAD
16 15 Amp lt niebieski IGN Run/Acc Lampa kopułkowa/Szyberdach/Silnik tylnej wycieraczki/Inwerter ACC
17 10 A czerwony IOD Feed Mod-Wcm
18 40 A zielony Styk przekaźnika ASD PWR Feed
19 20 A żółty Zasilanie Wzmacniacza PWR 1 i Wzmacniacza 2
20 15 Amp lt niebieski Radio z kanałem IOD
21 10 A czerwony IOD Feed Intrus Mod/Syrena — jeśli jest na wyposażeniu
22 10 A czerwony IGN RUN Czujnik ciepła/klimatyzacja/kompasu
23 15 Amp lt niebieski POL ASD Zasilanie przekaźnika 3
24 15 Amp lt niebieski Zasilanie szyberdachu — jeśli jest na wyposażeniu
25 10 A czerwony Podgrzewane lusterko — jeśli jest na wyposażeniu
26 15 Amp lt niebieski POL ASD Zasilanie przekaźnika 2
27 10 A czerwony IGN RUN Tylko zasilanie ORC
28 10 A czerwony IGN RUN ORC/OCM Feed
29 Ogrzewanie samochodu (bez bezpiecznika)
30 20 A żółty Podgrzewane siedzenie — jeśli jest na wyposażeniu
31 10 A czerwony Sterowanie przekaźnikiem spryskiwaczy reflektorów — jeśli jest na wyposażeniu
32 30 Amp Różowy POL ASD Control Feed 1
33 10 A czerwony ABS MOD/J1962 Połączenie/PCM
34 30 Amp Różowy Zasilanie zaworu ABS
35 40 A zielony Zasilanie pompy ABS
36 30 Amp Różowy Reflektor/sterowanie spryskiwaczem/inteligentne szyby — jeśli jest na wyposażeniu
37 25 Amp Naturalny Nagrzewnica na olej napędowy — jeśli jest na wyposażeniu
