W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Iveco Trakker.
Iveco Trakker to linia ciężkich samochodów ciężarowych produkowana przez włoską firmę Iveco od 2004 roku. Pojazdy te są przeznaczone do zadań specjalnych, takich jak budowa dróg, wydobycie kruszyw czy transport ciężkiego sprzętu. Trakker oferuje mocne i wydajne silniki oraz mocne podwozie z możliwością zastosowania różnych rodzajów osi i zawieszeń, co umożliwia dostosowanie pojazdu do różnych warunków drogowych i terenowych.
W kolejnych latach Iveco wprowadzała różne udoskonalenia w modelu Trakker, w tym zmiany w silnikach, kabinach oraz systemach bezpieczeństwa. W 2019 roku firma zaprezentowała nową generację Trakkera, wyposażoną w jeszcze bardziej zaawansowane technologie i systemy, takie jak system rozpoznawania znaków drogowych czy kamerę cofania z przewodnikiem linii.
Podsumowując, Iveco Trakker to solidny i wydajny samochód ciężarowy przeznaczony do trudnych zadań w warunkach drogowych i terenowych.

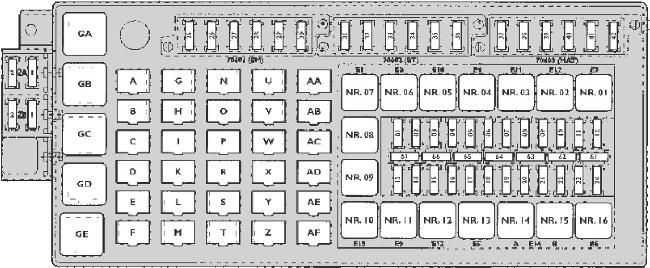

| Numer | Ampery [A] | Opis |
| 1 | 7,5 | Światła postojowe przednie, lewe. Oświetlenie tablicy rejestracyjnej. Światła postojowe tylne, prawe. Czerwone światła z przodu, po lewej stronie. System oświetlenia deski rozdzielczej System oświetlenia okręgu jazdy naczepy. |
| 2 | 7,5 | Światła postojowe przednie, prawe. Światła postojowe tylne lewe. Czerwone światła z przodu, po prawej. Tylne światła. Spryskiwacze reflektorów. |
| 3 | Z | Sterowanie światłami drogowymi/mijania. |
| 4 | 5 | Lewe światło mijania. |
| 5 | 5 | Prawe światło mijania. |
| 6 | 7,5 | Lewe światło drogowe. Lampka kontrolna świateł drogowych. |
| 7 | 7,5 | Prawe światło drogowe. |
| 8 | 7,5 | Światła przeciwmgielne. |
| 9 | 5 | Tylne światła przeciwmgielne. |
| 10 | 7,5 | Dodatkowe światła drogowe. |
| 11 | 10 | Sygnał dźwiękowy lub pneumatyczny. Centralny system zamykania drzwi. Transformator napięcia. |
| 12 | 5 | Osuszacz powietrza do układu hamulcowego. Migające światło. Sterowanie filtrem wstępnym nagrzewnicy. |
| 13 | 3 | Lampka kontrolna ładowania akumulatorów. |
| 14 | 3 | Lampa naprawcza. Ogrzewana przednia szyba. Termolina. Przyrządy do pomiaru dopływu paliwa. |
| 15 | 7,5 | Środek do czyszczenia szyb. Spryskiwacz szyby przedniej. |
| 16 | 10 | Sygnalizacja świetlna awaryjna. |
| 17 | 7,5 | Kierunkowskazy lewo-prawo. |
| 18 | 7,5 | Znaki stopu. |
| 19 | 7,5 | Światła cofania. |
| 20 | 5 | Tachograf |
| 21 | 10 | Zapalniczki. System oświetlenia wewnętrznego. Szyberdach |
| 22 | Z | Sterowanie Iveco. Lampka kontrolna informująca o niezamocowanej kabinie w pozycji roboczej. |
| 23 | 20 | Elektryczne szyby. Tarcza słoneczna. Układ hamulcowy przyczepy. Przystawka odbioru mocy o wielu mocach. |
| 24 | 15 | Wiatrak elektryczny. |
| 25 | 10 | Podgrzewane lusterka wsteczne. Hamulec silnikowy |
| 26 | 10 | środek do czyszczenia reflektorów |
| 27 | 25 | ABS przyczepy |
| 28 | 15 | ABS |
| 29 | 5/15 | ABS/EBS |
| 30 | 5 | ABS.EBS |
| 31 | 10 | Intarder |
| 32 | 10 | Intarder |
| 33 | 5 | przełącznik kluczykowy |
| 34 | 15 | Immobilizer EDC |
| 35 | 10 | Sprzęt Eurotronic |
| 36 | 10 | Sprzęt Eurotronic |
| 37 | 5 | System klimatyzacji |
| 38 | 15 | Wentylator klimatyzacji |
| 39 | 15 | Podgrzewacz do podgrzewacza pomocniczego |
| 40 | 5 | Dodatkowe sterowanie grzałką |
| 41 | 3 | VDI (interfejs danych pojazdu) |
| 42 | 20 | EDC – główny przekaźnik |
| 61 | 30 | Rezerwa |
| 62 | 25 | Rezerwa |
| 63 | 15 | Rezerwa |
| 64 | 10 | Rezerwa |
| 65 | 7,5 | Rezerwa |
| 66 | 5 | Rezerwa |
| 67 | 3 | Rezerwa |
| ZA1/2 | 25 | Ogrzewana przednia szyba. |
| ZB1/2 | – | Nieużywany |
| Przekaźniki | ||
| NR02 | Sygnał dźwiękowy | |
| NR03 | Światła przeciwmgielne | |
| NR04 | Migające reflektory | |
| NR05 | reflektory świateł drogowych | |
| NR06 | Przednie światła mijania | |
| NR07 | Przekaźnik rozrusznika 40A | |
| NR08 | Stycznik do zacisków 15/40A | |
| NR09 | Diody | |
| NR10 | System zapobiegający uruchomieniu | |
| NR11 | Przerywane wycieraczki przedniej szyby | |
| NR12 | Pusty | |
| NR13 | Pusty | |
| NR14 | Pusty | |
| NR15 | Pusty | |
| NR16 | Światła stopu | |
| GA | programator spryskiwaczy reflektorów | |
| GB | Stycznik 15/50A | |
| GC | Stycznik antyrozruchowy | |
| GD | Stycznik 15/50A | |
| GE | Dopuszczenie do EDC (główne) | |
| A | Pusty | |
| B | Stycznik dla D+ | |
| C | Podgrzewane lusterka wsteczne | |
| D | Pusty | |
| E | 1,5 obwód wspomagania kierownicy | |
| F | 1,5 obwód wspomagania kierownicy | |
| G | Wyłącznik główny | |
| H | Diody do wyłącznika głównego | |
| I | Przystawka odbioru mocy „Multipower” | |
| K | Lampka kontrolna ostrzegająca o zatkaniu filtra oleju napędowego | |
| L | Włączone tylne światła przeciwmgielne | |
| M | Urządzenie blokujące EDC z odłączeniem akumulatora | |
| N | System klimatyzacji | |
| O | System klimatyzacji | |
| P | Przystawka odbioru mocy „Multipower” | |
| R | Mocny start | |
| S | Pusty | |
| T | Pusty | |
| U | Rezystory hamulca silnikowego | |
| V | Pusty | |
| W | Blokada mechanizmu różnicowego przedniej osi. | |
| X | Urządzenie do blokowania mechanizmu różnicowego przedniej osi. | |
| Y | Osuszacz powietrza w układzie hamulcowym | |
| Z | Centralna blokada mechanizmu różnicowego | |
| AA | Diody włącznika akumulatora | |
| AB | Diody włącznika akumulatora | |
| AC | Diody wyłącznika akumulatora Transport towarów niebezpiecznych | |
| AD | Przełącznik baterii. Transport towarów niebezpiecznych | |
| AE | Przełącznik baterii. Transport towarów niebezpiecznych | |
| AF | Przełącznik baterii. | |

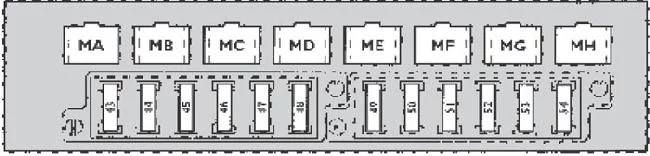

| Numer | Ampery [A] | Opis |
| 43 | 20 | Podgrzewany filtr paliwa. |
| 44 | 20 | Termos elektryczny. Lodówka. |
| 45 | 10 | Nieużywany (zacisk 30). |
| 46 | 15 | Nieużywany (zacisk 15). |
| 47 | 10 | Nieużywany (zacisk 15) dostępny z pinu 1 złącza ST81. |
| 48 | 5 | Nieużywany (zacisk 58) dostępny z pinu 2 złącza ST81. |
| 49 | 15 | Transformator napięcia. |
| 50 | 5 | Nieużywany |
| 51 | 7,5 | Nieużywany |
| 52 | 7,5 | Migające światło. |
| 53 | 15 | Elektryczne szyby. |
| 54 | 7,5 | Podgrzewane siedzenia. Centralny system smarowania. |
| Przekaźniki | ||
| MA | Układ hamulcowy przyczepy | |
| MB | Układ hamulcowy przyczepy | |
| MC | Komputer przebiegu | |
| MD | Komputer przebiegu | |
| ME | Nieużywany | |
| MF | Nieużywany | |
| MG | Nieużywany | |
| MH | Nieużywany | |
