Iveco Daily Euro 4 (2006-2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Iveco Daily I z lat: 2006, 2007, 2008, 2009. Iveco Daily Euro 4 to kolejna generacja modelu Daily – popularnego samochodu dostawczego produkowanego przez włoską markę Iveco. Model ten wprowadzony został na rynek w 2006 roku i był oferowany w wersjach furgon, skrzyniowy, […]

05/23/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Iveco Daily I z lat: 2006, 2007, 2008, 2009.

Iveco Daily Euro 4 to kolejna generacja modelu Daily – popularnego samochodu dostawczego produkowanego przez włoską markę Iveco. Model ten wprowadzony został na rynek w 2006 roku i był oferowany w wersjach furgon, skrzyniowy, platforma, wywrotka i chłodnia. Główną zmianą wprowadzoną wraz z modelem Euro 4 była modernizacja silnika, który spełniał normy emisji spalin Euro 4.

Silniki dostępne w modelu Iveco Daily Euro 4 były bardziej ekonomiczne i oszczędne w zużyciu paliwa niż poprzednie wersje. Model ten był również dostępny z większą ilością opcji i dodatków, dzięki czemu mógł być lepiej dopasowany do potrzeb klienta. Wprowadzono również nowoczesny system ABS oraz układ kontroli trakcji, co znacznie zwiększyło bezpieczeństwo podczas jazdy.

W sumie model Iveco Daily Euro 4 okazał się być udaną modernizacją popularnego modelu, zapewniającym nie tylko lepszą wydajność i oszczędność paliwa, ale także większe bezpieczeństwo i wygodę użytkowania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Iveco Daily III (2011-2014) - schematy bezpieczników i przekaźników

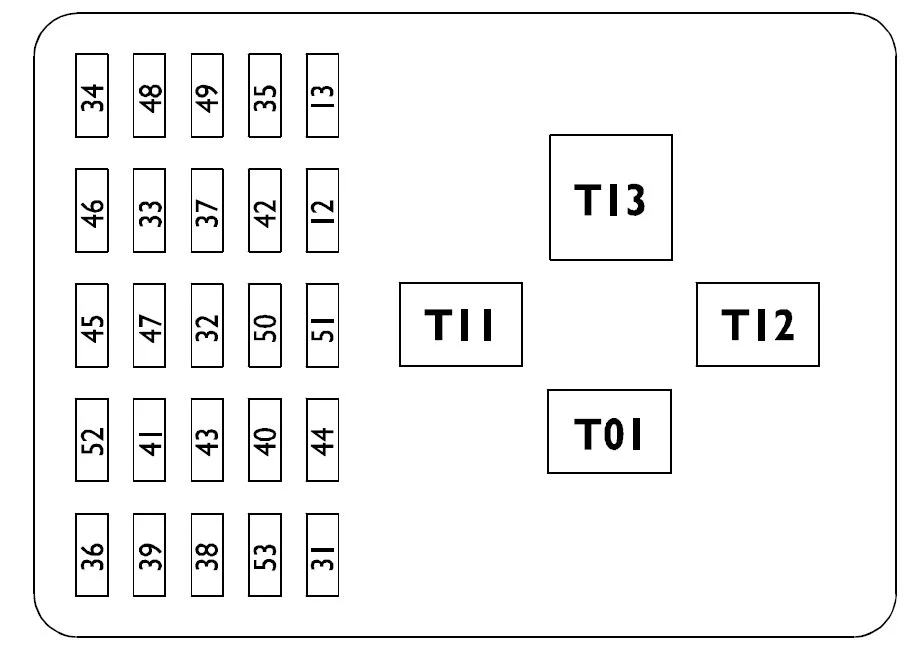

Centralne jednostki łączące tablicę rozdzielczą (CPL)

Iveco Daily Euro 4 (2006-2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Dodatni z „CBA” (bezpiecznik 70A) – złącze B/A 10
2 Dodatni z „CBA” (bezpiecznik 70A) – złącze B/B 10
3 Dodatni z „CBA” – złącze OPT D 10



Numer Opis Ampery [A]
12 Reflektor świateł mijania z prawej strony 7,5
13 Reflektor mijania z lewej strony – prostownik ustawienia reflektora 7,5
31 Przekaźnik T08-T17 w CVM i BC 3
32 Drzwi obrotowo-tłumaczące 15
33 Nagrzewnica powietrza / Zapalniczka 15
34 Gniazdo elektryczne 20
35 ABS8 lub ESP8. Telma 10
36 Centralny zamek 20
37 Przełączniki do świateł stopu i różnych obciążeń poniżej 15 5
38 Zasilanie przekaźników wewnętrznych lamp BC / dachowych 10
39 Radio samochodowe – chrono-tachograf 15
40 Podgrzewana tylna szyba prawa 10
41 Podgrzewana tylna szyba lewa 10
42 Włącznik świateł cofania 5
43 Wycieraczki 20
44 DO DYSPOZYCJI
45 DO DYSPOZYCJI
46 DO DYSPOZYCJI
47 Nawijacz szyby kierowcy 25
48 Naciąg szyby pasażera 25
49 ECU do klimatyzacji, radia samochodowego, podgrzewanych siedzeń 15
50 Poduszka powietrzna 5
51 Chrono-tachograf 5
52 DO DYSPOZYCJI
53 Zestaw wskaźników, tylne światła przeciwmgielne 7,5
Zobacz także:  Iveco Stralis - schematy bezpieczników i przekaźników

Przekaźnik Opis Ampery [A]
T-01 Reflektory mijania prawe i lewe 20
T-11 Podgrzewana tylna szyba 20
T-12 Zapalniczka / gniazdo / grzejnik lub system klimatyzacji 20
T-13 Zwolnienie zasilania z klawisza 50

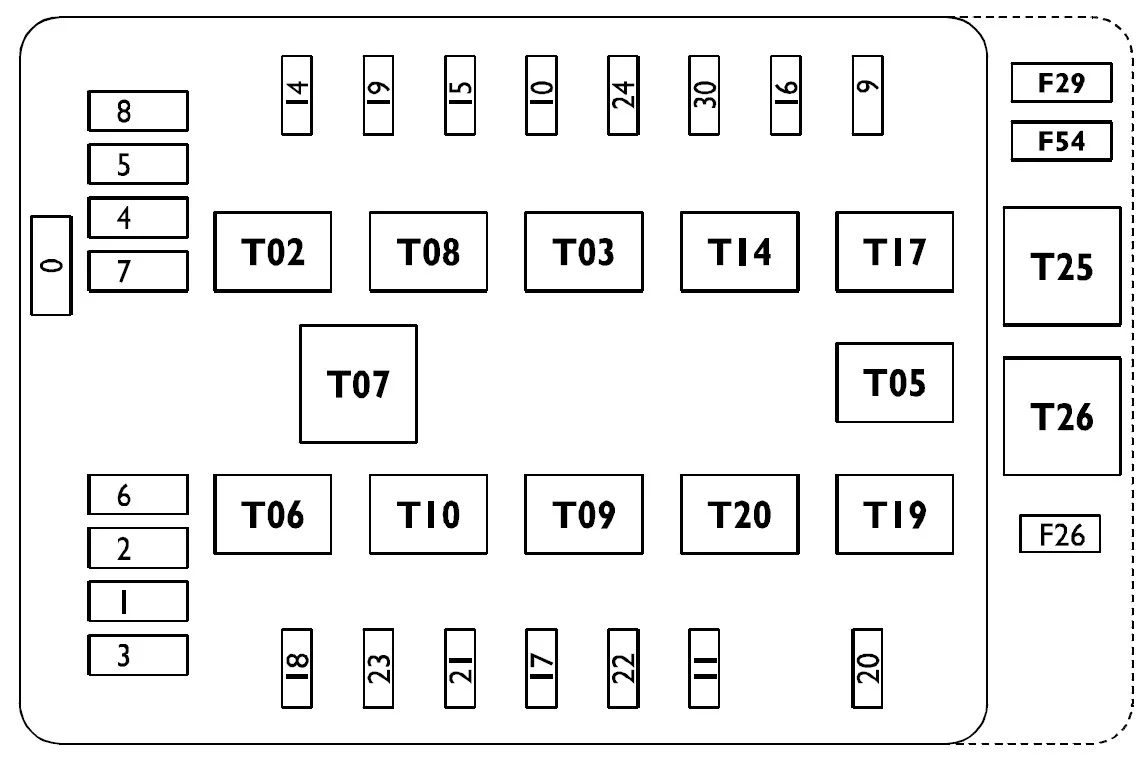

Komora silnika (CVM)

Iveco Daily Euro 4 (2006-2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
0 Świece zapłonowe 60
1 ABS8 lub ESP8 40
2 ABS8 lub ESP8 30
3 ECU ESV1 (automatyczna skrzynia biegów) 30
4 ECU ESV1 (automatyczna skrzynia biegów) 30
5 Przełącznik rozruchowy 30
6 Podgrzewane lusterka i przednia szyba 20
7 Boczne lampy obrysowe 20
8 Wentylatory ogrzewania lub klimatyzacji 30
9 Wycieraczki szyby samochodowej 20
10 klakson 7,5
11 EDC16 (obciążenia wtórne) 10
14 Reflektor świateł drogowych z prawej strony 7,5
15 Reflektor świateł drogowych z lewej strony 7,5
16 EDC16, T02, T14, Dodatkowa grzałka 5
17 EDC16 (obciążenia podstawowe) 15
18 ECU ESV1 (automatyczna skrzynia biegów) 10
19 Baruffaldi 5
20 Grzałka filtra paliwa 25
21 Pompa paliwowa 15
22 EDC16 (obciążenia podstawowe) 25
23 Dodatkowa grzałka 10
24 ECU ESV1 (automatyczna skrzynia biegów), WOM 15
30 Przednie lewe i prawe światła przeciwmgielne 15
W POJEMNIKU, POZA JEDNOSTKĄ CENTRALNĄ
26 Gniazdo przyczepy 10
29 Zawieszenia pneumatyczne 40
54 Zawieszenia pneumatyczne 40
Zobacz także:  Iveco Daily II (1989-2000) - schematy bezpieczników i przekaźników

Przekaźnik Opis Ampery [A]
T02 Reflektory prawe i lewe światła drogowe 20
T03 Klakson 20
T05 Zasilacz Baruffaldi 20
T06 Ogrzewanie / lusterka / przednia szyba 20
T07 Boczne lampy obrysowe 20
T08 Wentylatory ogrzewania lub klimatyzacji 20
T09 EDC16 (przekaźnik główny) 20
T10 Pompa paliwowa 20
T14 Przednie lewe i prawe światła przeciwmgielne 20
T17 Wycieraczki szyby samochodowej 20
T19 Grzałka filtra paliwa 20
T20 Diagnoza MODUS 20
W POJEMNIKU, POZA JEDNOSTKĄ CENTRALNĄ
T25 Wycieraczka szyby przedniej wł./wył. 10
20
T26 Wycieraczka szyby przedniej 1. / 2. bieg 10
20
