W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Iveco Turbo Daily II z lat: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

Iveco Turbo Daily II to druga generacja samochodu dostawczego Iveco Daily, produkowana w latach 1989-1999. Był to gruntownie zmodernizowany model poprzednika, z nową stylistyką, lepszą wydajnością i większym komfortem jazdy.

Samochód był oferowany w szerokiej gamie wersji nadwoziowych, w tym wersji furgonowej, chłodniczej, platformowej oraz z zabudowami specjalistycznymi. Do napędu wykorzystywano silniki Diesla o pojemności od 2,5 do 3,9 litra, o mocy od 75 do 146 KM.

Iveco Turbo Daily II zdobył uznanie wśród klientów dzięki swojej niezawodności i trwałości, a także dużym możliwościom dostosowania do różnych zastosowań.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Iveco Stralis - schematy bezpieczników i przekaźników

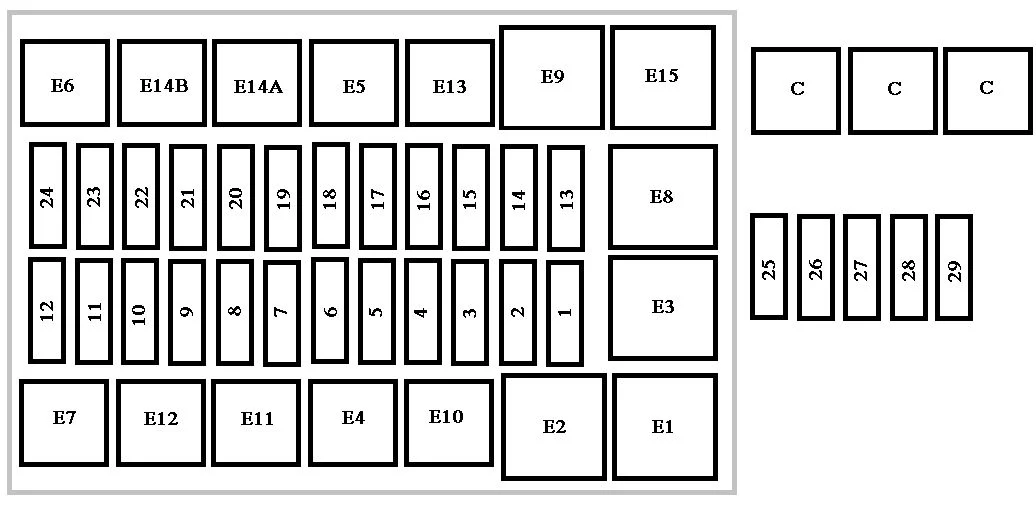

Skrzynka przekaźników i bezpieczników w przedziale pasażerskim

Znajduje się po lewej stronie kierowcy. Dostęp uzyskuje się przez otwarcie drzwi.

Iveco Turbo Daily II (1989-1999) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 5 Przednie światło pozycyjne lewe – Oświetlenie tablicy rejestracyjnej lewe – tylne światło pozycyjne prawe – przednie i tylne światło obrysowe prawe – tablica rozdzielcza.
2 5 Przednie światło pozycyjne Rh – Światło tablicy rejestracyjnej prawe – Tylne światło pozycyjne lewe – Przednie lewe i tylne światło obrysowe prawe.
3 7,5 Lewe światła mijania
4 7,5 Światło mijania prawe
5 7,5 Światła drogowe lewe
6 7,5 Światło drogowe prawe
7 3 Elektroniczny prędkościomierz lub tachograf
8 5 Hamulec – przyrząd – awaria ostrzegawcza
9 10 Reflektory przeciwmgielne
10 3 Tylne światła przeciwmgielne.
11 5 Oświetlenie wewnętrzne (autobus)
12 7,5 Nieużywany
13 10 Światła awaryjne
14 5 Kierunkowskazy w ciągniku siodłowym
15 3 Zatrzymanie silnika
16 7,5 Światła cofania (światła stop)
17 10 Klakson
18 7,5 Oświetlenie wnętrza – Zapalniczka
19 15 Podgrzewany filtr oleju opałowego.
20 10 Wycieraczka szyby przedniej – pompa spryskiwacza szyby przedniej
21 15 Nagrzewnica elektryczna – Wentylator elektromagnetyczny.
22 7,5 Podświetlenie przycisku – migające światło
23 25 Okno elektryczne – Wentylator elektromagnetyczny
24 10 Przycisk sterowania awaryjnego (Bus)
25 20 Klimatyzacja
26 20 Klimatyzacja
27 25 Klimatyzacja
28 25 Grzejnik elektryczny
29 40 Jednostka sterująca termostartem
Zobacz także:  Iveco Trakker - schematy bezpieczników i przekaźników

Przekaźniki

Przekaźniki Opis
E1 Światła mijania (styki przełącznika)
E2 Światła drogowe (bez kontaktu)
E3 Odcięcie użytkowników podczas etapu początkowego (brak kontaktu)
E 4 Światła przeciwmgielne (styki przełącznika)
E5 Podgrzewany filtr oleju opałowego
E6 Awaryjna jednostka sterująca
E7 Światła dzienne + światła przeciwmgielne
E8 Klakson (brak kontaktu)
E9 Przerywana wycieraczka szyby przedniej
E10 Migające światło (brak kontaktu)
E11 Dioda do centralki awaryjnej (ze światłami dziennymi)
E12 Nieużywany
E13 Awaria układu hamulcowego (styk przełącznika)
E14A Jednostka sterująca awaryjna (ze światłami dziennymi)
E14B Jednostka sterująca awaryjna (ze światłami dziennymi)
E15 Kierunkowskazy – awaryjne jedno ładowanie
C Klimatyzacja
Nie·= normalnie otwarty
Zobacz także:  Iveco Daily IV (2014-2023) - schematy bezpieczników i przekaźników

Bezpieczniki i przekaźniki w komorze silnika

Iveco Turbo Daily II (1989-1999) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 30 Zespół elektrohydrauliczny (Power Pack)
2 20 Elektroniczna jednostka sterująca (z akumulatora dodatniego)
3 20 Elektroniczna jednostka sterująca (zamek i ochrona kluczyka)



Przekaźnik Opis
a Obudowa diody zabezpieczającej obwód
b Przycisk wskaźnika optycznego ON
C Światło cofania
D Brzęczyk (wskaźnik akustyczny)
