W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Uplander z lat: 1993, 1994, 1995, 1996, 1997.

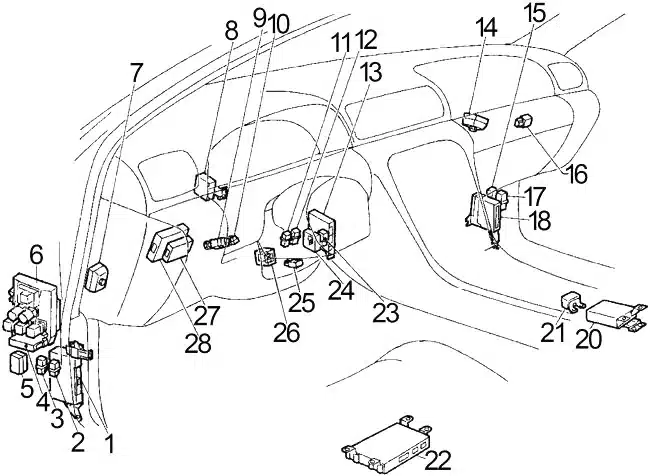

Panel bezpieczników znajduje się w dolnej części po stronie kierowcy za panelem nożnym.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Przełącznik świateł awaryjnych (zespolony migacz), przełącznik zespolony (kierunkowskaz), przekaźnik wielofunkcyjny nr 1, przekaźnik wielofunkcyjny nr 2, przekaźnik wielofunkcyjny |
| 2 | 15 | Przekaźnik wzmacniacza audio |
| 3 | 10 | Telefon, jednostka nadawczo-odbiorcza |
| 4 | 15 | Przełącznik lampy stopu, czujnik światła stopu i światła tylnego, lampy stopu, jednostka sterująca automatycznego urządzenia kontroli prędkości (ASCD), jednostka sterująca blokady zmiany biegów |
| 5 | 20 | Silnik wycieraczki przedniej, jednostka sterująca czasu, przekaźnik wycieraczki, przełącznik wycieraczki przedniej, silnik spryskiwacza przedniego |
| 6 | 15 | Zapalniczka, Zegar |
| 7 | 7,5 | Jednostka sterująca czasu, przekaźnik wycieraczek, przełącznik wycieraczek przednich |
| 8 | 10 | Przełącznik zdalnego sterowania lusterek bocznych, jednostka sterująca ostrzeganiem przed kradzieżą |
| 9 | 10 | Odtwarzacz CD i radio, timer i silnik anteny mocy, telefon (jednostka sterująca odbiornikiem) |
| 10 | 15 | Silnik dmuchawy |
| 11 | 15 | Silnik dmuchawy |
| 12 | 10 | Przełącznik kluczykowy, zegar blokady drzwi, wielofunkcyjna jednostka zdalnego sterowania, jednostka kontroli czasu |
| 13 | 7,5 | Miernik kombinowany, jednostka sterująca ostrzeżeniami o kradzieży, zegar, odtwarzacz CD i radio, licznik czasu i silnik anteny, jednostka zdalnego sterowania z wieloma pilotami, gong ostrzegawczy, jednostka kontroli czasu |
| 14 | 15 | Przekaźnik wzmacniacza audio |
| 15 | 20 | Wzmacniacz szyby elektrycznej (po stronie pasażera) |
| 16 | 20 | Wzmacniacz tylnego okna zasilania (prawy) |
| 17 | – | – |
| 18 | – | – |
| 19 | 7,5 | 1993-1995: Złącze łącza danych, moduł sterujący silnika (ECM), jednostka sterująca automatycznego urządzenia sterującego prędkością (ASCD), podgrzewane czujniki tlenu, zawór sterujący powietrzem biegu jałowego (IACV-ACC), zawór sterujący powietrzem biegu jałowego (IACV-FICD) , zawór elektromagnetyczny sterowania zmiennym czasem (VTC), zawór elektromagnetyczny regulacji ciśnienia (PRVR) |
| 15 | 1996-1997: Złącze łącza danych, moduł sterujący silnika (ECM), jednostka sterująca automatycznej kontroli prędkości (ASCD), czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu, zawór sterujący powietrzem biegu jałowego (IACV-ACC), zawór sterujący powietrzem biegu jałowego ( IACV-FICD), zawór elektromagnetyczny sterowania zmiennym czasem (VTC), zawór elektromagnetyczny regulatora ciśnienia (PRVR) | |
| 20 | 7,5 | Jednostka sterująca ostrzeżenia przed kradzieżą, przekaźnik rozrusznika ostrzeżenia przed kradzieżą, jednostka sterująca światłami dziennymi, przekaźnik szyberdachu, główny wyłącznik szyby |
| 21 | 7,5 | Przełącznik zagrożeń (jednostka błyskowa kombinowana) |
| 22 | 7,5 | Wzmacniacz klimatyzacji samochodowej |
| 23 | 7,5 | Lampa wewnętrzna, lampa do bagażnika, lampa punktowa, lampy na nogi, lampy schodkowe, przełączniki drzwiowe, wielofunkcyjna jednostka sterująca, lampy do lusterek kosmetycznych, przełącznik oświetlenia, przekaźnik przełącznika tylnych drzwi, przełącznik lampy bagażnika, jednostka sterująca czasu, kluczyk zapłonu Oświetlenie otworu, jednostka sterująca ostrzeganiem przed kradzieżą |
| 24 | 7,5 | Przekaźnik rozrusznika, moduł sterujący silnika (ECM), przekaźnik rozrusznika ostrzegający przed kradzieżą, przekaźnik świateł dziennych, jednostka sterująca światłami dziennymi, przełącznik hamulca postojowego |
| 25 | 7,5 | Przełącznik oświetlenia, jednostka sterująca światłami dziennymi, czujnik światła stopu i światła tylnego, lampy tylne, lampy stopu, lampy obrysowe boczne, lampy tablicy rejestracyjnej, lampy obrysowe, jednostka kontroli czasu |
| 26 | 7,5 | Lampa w schowku na rękawiczki, przełącznik sterowania oświetleniem, oświetlenie: (licznik kombinowany, zapalniczka, przycisk sterowania, przełącznik zagrożeń, zegar, odtwarzacz CD i radio, główny przełącznik szyby, przełącznik szyby (po stronie pasażera), automatyczne urządzenie kontroli prędkości (ASCD) ) Wyłącznik główny, wskaźnik A/T, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, przełącznik tylnej szyby) |
| 27 | 20 | Wzmacniacz tylnego okna zasilania (lewy) |
| 28 | 3 | Telefon, jednostka nadawczo-odbiorcza, zestaw ręczny |
| 29 | 10 | Jednostka sterująca poduszką powietrzną |
| 30 | 7,5 | Przełącznik inhibitora (lampy cofania, moduł sterujący skrzyni biegów (TCM), przekaźnik pozycji postojowej/neutralnej), przełącznik główny automatycznego urządzenia sterującego prędkością (ASCD), przekaźnik wstrzymania ASCD, przełącznik anulowania ASCD, jednostka sterująca ASCD, przekaźnik pompy paliwa |
| 31 | 7,5 | Miernik kombinowany, przełącznik drzwi, przekaźnik przełącznika tylnych drzwi, automatyczne lusterko wewnętrzne zapobiegające oślepianiu |
| 32 | 7,5 | Aktywnie sterowany układ kierowniczy o dużej wydajności (HICAS), jednostka kontroli czasu, wzmacniacz automatycznej klimatyzacji, przekaźnik odmgławiacza tylnej szyby |
| 33 | 15 | Podgrzewane siedzenie |
| 34 | 15 | Siłownik otwierania pokrywy bagażnika, siłownik otwierania pokrywy paliwa |
| 35 | – | – |
| 36 | 20 | Przekaźnik odmgławiacza lusterka bocznego, przekaźnik odmgławiacza tylnej szyby, jednostka sterująca czasu, wzmacniacz klimatyzacji samochodowej |
| 37 | 10 | Jednostka sterująca blokadą zmiany biegów |
| R1 | Akcesoria (№2) | |
| R2 | Akcesoria (№1) | |
| R3 | Zapłon | |
| CB1 | Fotel elektryczny | |
| CB2 | Okno elektryczne, szyberdach, fotel elektryczny, blokada zasilania elektrycznego | |

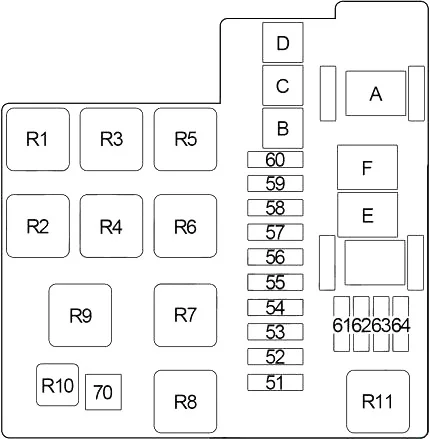

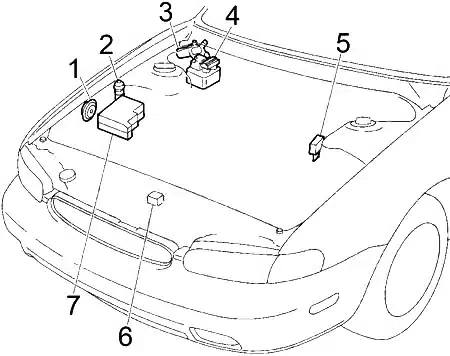

| Numer | Ampery [A] | Opis |
|---|---|---|
| 51 | 15 | Prawy reflektor, jednostka sterująca reflektorem, wskaźnik świateł drogowych, jednostka sterująca światłami dziennymi, jednostka sterująca ostrzegania przed kradzieżą, przekaźnik ostrzegający o kradzieży |
| 52 | 15 | Lewy reflektor, jednostka sterująca reflektorem, jednostka sterująca światłami dziennymi, przekaźnik ostrzegawczy przed kradzieżą |
| 53 | – | – |
| 54 | – | – |
| 55 | 15 | Przekaźnik klaksonu, przełącznik sterowania automatycznego urządzenia kontroli prędkości (ASCD), jednostka sterująca ostrzegania przed kradzieżą |
| 56 | 15 | Przekaźnik lampy tylnej (przełącznik świateł, bezpiecznik: „25”, „26”) |
| 57 | 20 | ABS |
| 58 | 7,5 | Moduł sterujący silnika (ECCS), przekaźnik cewki zapłonowej, czujnik masowego przepływu powietrza, czujnik położenia wałka rozrządu |
| 59 | 10 | Wtryskiwacze |
| 60 | 15 | Przekaźnik pompy paliwa |
| 61 | 20 | Przełącznik zapłonu, przekaźnik podtrzymania rozrusznika |
| 62 | 10 | Alternator |
| 63 | 20 | Przekaźnik odmgławiacza tylnej szyby, przekaźnik odmgławiacza lusterka drzwiowego |
| 64 | 20 | Przekaźnik odmgławiacza tylnej szyby, przekaźnik odmgławiacza lusterka drzwiowego |
| 70 | – | – |
| A | 100 | Alternator, Bezpiecznik: „E”, „F”, „55”, „56”, „63”, „64” |
| B | 25 | Wentylator chłodzący |
| C | 30 | ABS |
| D | 30 | Przekaźnik rozrusznika, przekaźnik zatrzymania rozrusznika, system ostrzegania przed kradzieżą, przełącznik inhibitora |
| E | 45 | Wyłącznik (CB1), Wyłącznik (CB2), Przekaźnik akcesoriów nr 2 (Bezpieczniki: „11”, „10”), Bezpieczniki: „15”, „16”, „27” |
| F | 75 | Przekaźnik akcesoriów nr 1 (Bezpieczniki: „5”, „6”, „7”, „8”), Przekaźnik zapłonu (Bezpieczniki: „20”, „21”, „22”, „31”, „32”, „ 33”, „36”, „37”), Bezpieczniki: „1”, „2”, „3”, „4”, „12”, „13”, „14”, „23”, „34” |
| R1 | Wentylator chłodzący | |
| R2 | Urządzenie automatycznej kontroli prędkości (ASCD) Trzymaj | |
| R3 | Światło dzienne | |
| R4 | Klakson | |
| R5 | Wycieraczka | |
| R6 | Pozycja parkowania/neutralna | |
| R7 | Rozrusznik | |
| R8 | Odmgławiacz tylnej szyby | |
| R9 | Odmgławiacz lusterek zewnętrznych | |
| R10 | 1996-1997: Przytrzymanie startowe | |
| R11 | Klimatyzator | |
