Honda Civic VII (2001-2005) – schematy bezpieczników i przekaźników

Rocznik 2001-2005
Zaktualizowano 23.05.2023
Honda Civic VII (2001-2005) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Civic VII z lat: 2001, 2002, 2003, 2004, 2005.

Honda Civic VII, znany również jako Honda Civic Seventh Generation, był produkowany w latach 2000-2005. Ten model stanowił kolejny krok naprzód w ewolucji Hondy Civic, oferując wiele udoskonaleń i nowości.

Pod względem designu, Honda Civic VII przyciągała uwagę swoim nowoczesnym i aerodynamicznym wyglądem. Charakteryzował się dynamicznymi liniami, smukłymi reflektorami i zgrabnie zintegrowanymi zderzakami. Wygląd zewnętrzny samochodu wpływał na jego sportowy i nowoczesny charakter.

Wnętrze Honda Civic VII było przestronne, komfortowe i funkcjonalne. Ergonomiczne rozmieszczenie elementów sterujących ułatwiało obsługę samochodu, a wysokiej jakości materiały wykończeniowe dodawały mu elegancji.

Honda Civic VII była dostępna w różnych wariantach nadwozia, takich jak sedan, hatchback i coupe, dając kierowcom różne możliwości wyboru zgodnie z ich preferencjami. Różne wersje wyposażeniowe oferowały różne funkcje i dodatki, takie jak klimatyzacja, elektryczne szyby i lusterka boczne, system audio i wiele innych.

Pod maską Honda Civic VII znajdowały się różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Oferowały one odpowiednią moc i elastyczność, zapewniając przyjemność z jazdy i oszczędność paliwa.

Wprowadzono również nowe technologie i funkcje, takie jak system stabilizacji toru jazdy (VSA), system nawigacji GPS, system audio premium i wiele innych, które podnosiły komfort i bezpieczeństwo podróży.

Honda Civic VII zdobył popularność dzięki swojej niezawodności, oszczędności paliwa i dynamicznemu charakterowi. Oferował przyjemną jazdę, dobrą jakość wykonania i dostęp do nowoczesnych funkcji.

Podsumowując, Honda Civic VII to siódma generacja popularnego kompaktowego samochodu Honda Civic, który wyróżniał się nowoczesnym designem, przestronnym wnętrzem i różnorodnymi wariantami nadwozia. Oferował dobrą jakość wykonania, zaawansowane technologie i wygodę jazdy. Był to samochód, który zdobył uznanie kierowców dzięki swojej niezawodności, oszczędności i sportowemu charakterowi.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

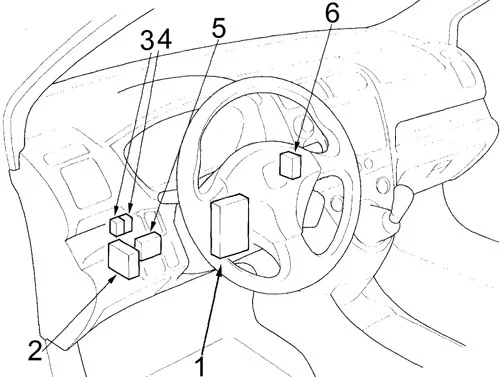

Przedział pasażerski

Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników
  1. Skrzynka bezpiecznikowa
  2. Jednostka sterująca świateł do jazdy dziennej (DRL)
  3. Hatchback: Przekaźnik świateł do jazdy dziennej (DRL)
  4. Hatchback (’02-’03): Przekaźnik odcinania świateł mijania
  5. Tempomat
  6. Hatchback: Odbiornik bezkluczykowy

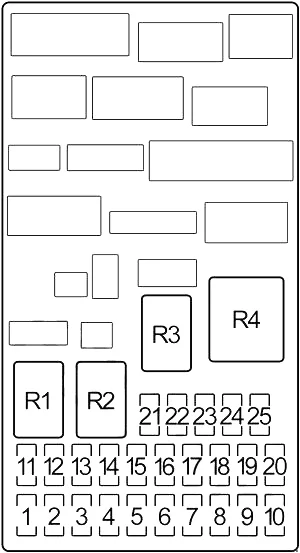

Skrzynka bezpieczników w przedziale pasażerskim

Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 z wyjątkiem hybryd: Cewki zapłonowe
15 Hybrydowy: moduł sterujący silnika (ECM), przednie cewki zapłonowe
2 20 Czujnik stosunku powietrza do paliwa (A/F)
3 10 Jednostka sterująca światłami do jazdy dziennej (DRL), jednostka sterująca Multiplex
4 10 Przekaźnik czujnika powietrza paliwa (A/F), alternator, czujnik położenia wałka rozrządu (CMP), tempomat, zespół elektrycznego czujnika obciążenia (ELD), zawór elektromagnetyczny obejściowy kontroli emisji par (EVAP), zawór upustowy pochłaniacza EVAP, zawór odpowietrzający pochłaniacza EVAP Zawór, podgrzewana sonda lambda (HO2S), czujnik prędkości pojazdu (VSS), konwerter DC-DC (hybrydowy), moduł sterujący skrzyni biegów (TCM), trzeci podgrzewany czujnik tlenu (HO2S)
5 — —
6 7,5 Jednostka sterująca szyberdachu, przekaźniki otwierania i zamykania dachu księżycowego, przekaźnik okna zasilania
7 20 Przekaźniki otwierania i zamykania szyberdachu
8 7,5 Jednostka audio, jednostka sterująca multipleksu, skrzynka interfejsu CarLink (CarLink)
9 10 Jednostka systemu wykrywania pozycji pasażera (OPDS) (boczna poduszka powietrzna), jednostka sterująca przerywanej wycieraczki tylnej szyby, silnik wycieraczki tylnej szyby, przełącznik wycieraczek/spryskiwaczy
15 Hybrydowy: moduł sterujący silnika (ECM), tylne cewki zapłonowe
10 7,5 Włącznik świateł cofania (M/T), jednostka sterująca elektronicznego wspomagania kierownicy (EPS), zespół wskaźników, odbiornik bezkluczykowy, jednostka sterująca multipleksem, jednostka sterująca bezpieczeństwem, przekaźnik cofania A/T (A/T), skrzynka interfejsu CarLink ( CarLink), elektromagnes blokady zmiany biegów (A/T)
11 7,5 Modulator ABS-jednostka sterująca
12 7,5 Jednostka sterująca światłami do jazdy dziennej (DRL), jednostka sterująca Multiplex
13 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
14 10 Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora skraplacza klimatyzacji, przekaźnik silnika dmuchawy, panel sterowania nagrzewnicy, przełącznik lusterka zasilania, przekaźnik wentylatora chłodnicy, silnik sterowania recyrkulacją, przekaźnik odmgławiacza tylnej szyby
15 2 Jednostka kontroli bezpieczeństwa
10 Jednostka kontroli bezpieczeństwa
16 20 Podgrzewane siedzenie
7,5 Moduł sterowania silnikiem (MCM) Przekaźnik nr 1
17 15 Pompa paliwa, moduł sterujący silnika/zespołu napędowego (ECM/PCM), przekaźnik główny PGM-FI nr 2, jednostka dodatkowego układu unieruchamiającego (SRS)
18 15 Gniazdo zasilania akcesoriów
19 7,5 Przełącznik ostrzegania o zagrożeniach, kierunkowskaz/przekaźnik zagrożenia
20 30 Właz: Multipleksowa jednostka sterująca, przełącznik wycieraczek/spryskiwaczy przedniej szyby, silnik wycieraczek przedniej szyby
20 Multipleksowa jednostka sterująca, przełącznik wycieraczek/spryskiwaczy przedniej szyby, silnik wycieraczek przedniej szyby
21 7,5 Hybrydowy: moduł sterujący silnika (ECM), przekaźnik odcinania rozrusznika
22 20 Przełącznik szyby pasażera, główny przełącznik szyby elektrycznej
23 20 Główny wyłącznik okna zasilania
24 20 Przełącznik lewego tylnego okna
25 20 Włącznik prawego tylnego okna
Uchwyt bezpiecznika
7,5 Hybrydowy: przekaźnik wentylatora gorącego restartu
Przekaźnik
R1 z wyjątkiem Hybrid: Starter Cut
R2 Światło tylne
R3 Zasilanie okna
R4 Kierunkowskaz/światła awaryjne
Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników

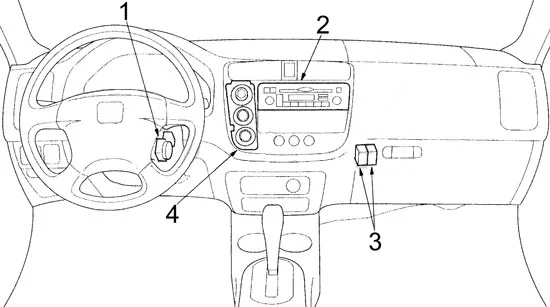

Honda Civic – schemat skrzynki bezpieczników – przedział pasażerski
  1. Jednostka sterująca immobilizera-odbiornik
  2. Jednostka audio
  3. Sedan, Coupe: Światła do jazdy dziennej (DRL) Przekaźnik
    Sedan, Coupe: Przekaźnik świateł mijania
  4. Panel sterowania nagrzewnicą

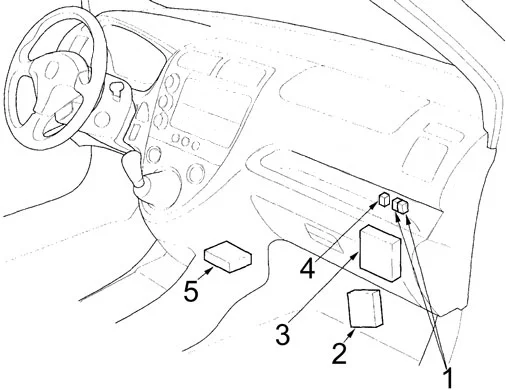

Hatchback

Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników
  1. Główny przekaźnik PGM-FI nr 1
    Główny przekaźnik PGM_FI nr 2 (pompa paliwa)
  2. Elektroniczny układ wspomagania kierownicy (EPS)
  3. Moduł sterujący silnika/zespołu napędowego (ECM/PCM)
  4. Przekaźnik czujnika stosunku powietrza do paliwa (A/F)
  5. Jednostka dodatkowego systemu przytrzymującego (SRS)

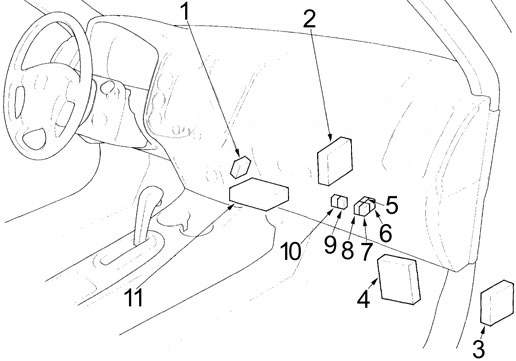

Sedan, coupe

Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników
  1. Odbiornik bezkluczykowy
  2. Moduł sterujący silnika/zespołu napędowego (ECM/PCM)
  3. Hybrydowy: moduł sterowania skrzynią biegów (TCM)
  4. Hybrydowy: Jednostka sterująca elektronicznego wspomagania kierownicy (EPS)
  5. Hybrydowy: Przekaźnik czujnika stosunku powietrza i paliwa (A/F)
  6. Hybrydowy: przekaźnik zwrotny A/T
  7. Przekaźnik główny PGM-FI nr 2 (pompa paliwa)
  8. Główny przekaźnik PGM-FI nr 1
  9. z wyjątkiem hybryd: Przekaźnik czujnika stosunku powietrza i paliwa (A/F)
  10. z wyjątkiem hybrydowego: przekaźnik zwrotny A/T
  11. Jednostka dodatkowego systemu przytrzymującego (SRS)

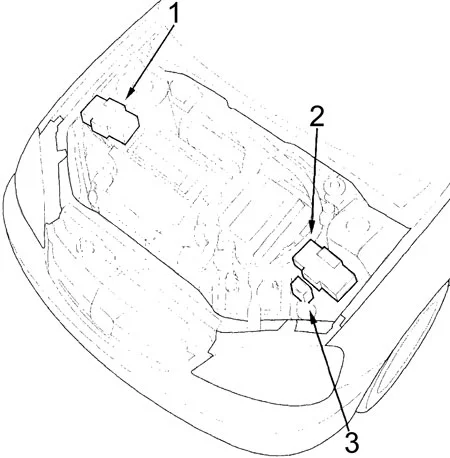

Komora silnika

Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników
  1. z wyjątkiem Hatchback, hybryda: skrzynka bezpieczników
  2. Hatchback, hybrydowy: skrzynka bezpieczników
  3. Hybrydowy: Skrzynka przekaźnikowa

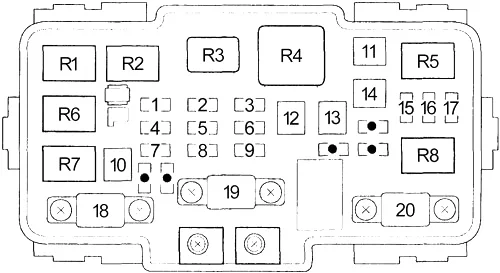

Skrzynka bezpieczników w komorze silnika

Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 20 Silnik przekaźnika wentylatora skraplacza, przekaźnik sprzęgła sprężarki klimatyzacji
2 15 z wyjątkiem hybrydowych: przekaźnik świateł tylnych, światła na desce rozdzielczej, przednie światła postojowe, przednie światła obrysowe boczne, panel sterowania nagrzewnicą, światła tablicy rejestracyjnej, światła tylne
10 Hybrydowy: Przekaźnik modułu sterowania silnikiem (MCM) nr 2
3 7,5 z wyjątkiem hybryd: oświetlenie przestrzeni ładunkowej, oświetlenie sufitowe/reflektory Przełącznik kluczyka zapłonu/światło kluczyka, reflektory, oświetlenie bagażnika
10 Hybrydowe: oświetlenie sufitowe, stacyjka/światło kluczyka, reflektory, przekaźnik świateł tylnych, oświetlenie bagażnika
4 20 Przekaźnik wentylatora chłodnicy
5 10 Przełącznik ostrzegający o zagrożeniach
6 15 Główny przekaźnik PGM-FI nr 1, czujnik położenia wału korbowego (CKP), moduł sterujący silnika/zespołu napędowego (ECM/PCM), wtryskiwacze, zawór sterowania powietrzem biegu jałowego (IAC), jednostka sterująca immobilizera-odbiornik, główny przekaźnik PGM-FI nr. 2, czujnik położenia wałka rozrządu (CMP) (TDC), moduł sterowania wtryskiwaczem, przekaźnik wtryskiwacza
7 15 Przełącznik położenia pedału hamulca, przekaźnik klaksonu, światła hamowania, sygnały hamowania (do modułu sterującego modulatora ABS, modułu sterującego silnika/zespołu napędowego (ECM/PCM), modułu
sterującego multipleksu)
8 20 Modulator ABS-jednostka sterująca
9 10 Jednostka audio, złącze łącza danych (DLC), zespół licznika, jednostka sterująca immobilizera-odbiornik, jednostka bezkluczykowego odbiornika, jednostka sterująca multipleksem, skrzynka interfejsu CarLink, moduł sterowania silnikiem (MCM) (hybrydowy), moduł sterowania skrzynią biegów (hybrydowy), kontrola bezpieczeństwa Jednostka
10 40 Modulator ABS-jednostka sterująca
11 30 Przekaźnik odmgławiacza tylnej szyby
40 Coupe: Przekaźnik odmgławiacza tylnej szyby
12 40 Przekaźnik silnika dmuchawy
13 40 Bezpieczniki (przedział pasażerski): 7, 23
14 40 Bezpieczniki (przedział pasażerski): 2, 3, 5, 15, 16
40 Hybrydowy: Przekaźnik wentylatora gorącego restartu, bezpieczniki (przedział pasażerski): 2, 3, 5, 15, 16, bezpiecznik (przedział silnika): nr 60
15 15 Lewy reflektor, jednostka sterująca światłami do jazdy dziennej (DRL), przekaźnik DRL, zespół wskaźnika, lampka kontrolna świateł drogowych, jednostka sterująca multipleksem
20 Lewy reflektor, jednostka sterująca światłami do jazdy dziennej (DRL), przekaźnik DRL, dioda DRL, zespół wskaźnika, lampka kontrolna świateł drogowych, jednostka sterująca multipleksem
16 20 Zasilany zamek do drzwi, multipleksowa jednostka sterująca
17 15 Prawy reflektor, przekaźnik świateł do jazdy dziennej (DRL), jednostka sterująca Multiplex
20 Prawy reflektor, jednostka sterująca światłami do jazdy dziennej (DRL), jednostka sterująca Multiplex
18 60 Elektroniczny układ wspomagania kierownicy (EPS)
19 80 Dystrybucja Mocy
20 40 Przełącznik zapłonu (BAT)
Przekaźnik
R1 Wentylator chłodnicy
R2 Sprzęgło sprężarki klimatyzacji
R3 Odmgławiacz tylnej szyby
R4 Silnik dmuchawy
R5 Reflektor nr 1
R6 Klakson
R7 Wentylator skraplacza
R8 Reflektor nr 2

Skrzynka przekaźników komory silnika (hybrydowa)

Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
60 20 Silnik wentylatora chłodnicy
Przekaźnik
R1 Wentylator gorącego restartu
R2 PGM-FI Główny nr 2

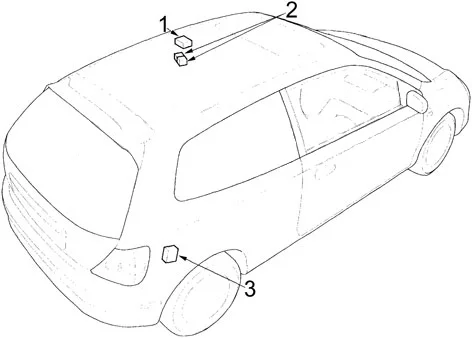

Hatchback

Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników
  1. Jednostka sterująca dachem księżycowym
  2. Przekaźnik otwierania dachu księżycowego Przekaźnik
    zamykania dachu księżycowego
  3. Jednostka sterująca przerywanej wycieraczki tylnej

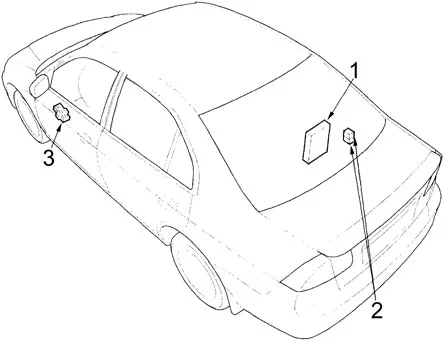

Sedan, coupe

Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników
  1. Hybrydowy: moduł sterowania silnikiem (MCM)
  2. Hybrydowy: przekaźnik MCM nr 1, przekaźnik MCM nr 2
    z wyjątkiem hybrydowego: przekaźnika otwartego szyberdachu, przekaźnika zamykającego szyberdach
  3. Główny wyłącznik zasilania okna

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
