Honda Civic IX (2012-2013) – schematy bezpieczników i przekaźników

Rocznik 2012-2013

Zaktualizowano 23.05.2023

Honda Civic IX (2012-2013) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Civic IX z lat: 2012, 2013.

Honda Civic IX, znany również jako Honda Civic Ninth Generation, był produkowany w latach 2011-2015. Ten model kontynuował tradycję Hondy Civic jako samochodu kompaktowego o nowoczesnym designie, wydajności i innowacyjnych rozwiązaniach.

Pod względem wyglądu zewnętrznego, Honda Civic IX charakteryzowała się dynamicznymi liniami, smukłym profilem i agresywnie stylizowanymi reflektorami. Samochód był zgrabny, aerodynamiczny i zapewniał sportowy wygląd, który przyciągał uwagę na drodze.

Wnętrze Honda Civic IX było nowoczesne, ergonomiczne i funkcjonalne. Zastosowano wysokiej jakości materiały wykończeniowe, a układ deski rozdzielczej został zaprojektowany w sposób intuicyjny i łatwy w obsłudze. Ofertę wyposażenia uzupełniały funkcje takie jak klimatyzacja, system audio, system nawigacji, elektryczne sterowanie szyb i lusterkami, a także zaawansowane systemy bezpieczeństwa.

Honda Civic IX oferowała różne wersje nadwozia, w tym sedan, coupe i hatchback, co pozwalało kierowcom wybrać odpowiednią konfigurację zgodnie z ich preferencjami. Każdy wariant nadwozia oferował unikalny charakter i styl, przy zachowaniu sportowego ducha Hondy Civic.

W zakresie napędu Honda Civic IX oferowała różne jednostki silnikowe, zarówno benzynowe, jak i wysokoprężne, o różnej mocy. Silniki te zapewniały dobrą dynamikę jazdy i oszczędność paliwa, co przekładało się na ekonomiczną eksploatację samochodu.

Wprowadzono również zaawansowane technologie, takie jak systemy wspomagające jazdę, w tym system kontroli stabilności pojazdu (VSA), system monitorowania martwego pola (BSM), system ostrzegania o kolizji (FCW) i wiele innych, które podnosiły poziom bezpieczeństwa i komfortu jazdy.

Honda Civic IX cieszyła się popularnością ze względu na swoje osiągi, niezawodność, nowoczesny design i innowacyjne rozwiązania. Był to samochód, który oferował zarówno dynamiczną jazdę, jak i komfort podróżowania, spełniając oczekiwania szerokiego spektrum kierowców.

Podsumowując, Honda Civic IX to dziewiąta generacja popularnego samochodu kompaktowego Honda Civic, który wyróżniał się nowoczesnym designem, przestronnym wnętrzem, różnymi wariantami nadwozia i zaawansowanymi technologiami.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

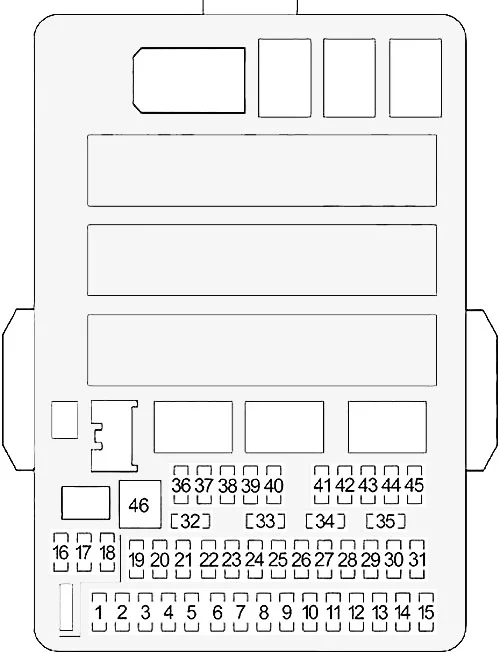

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Civic IX (2012-2013) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	—	—
2	ACG	15 A
3	SRS	10 A
4	Pompa paliwowa	15 A
5	Licznik	7,5 A
6	Zasilanie okna	7,5 A
7	VB SOL (opcja)	(15A)
8	Silnik zamka drzwi 2 (odblokowanie)	15 A
9	Silnik 1 zamka drzwi (odblokowanie)	15 A
10	—	—
11	Szyberdach	(20A)
12	Gniazdo zasilania akcesoriów (konsola środkowa) (opcja)	(15A)
13	—	—
14	Podgrzewacze siedzeń (opcja)	(15A)
15	Silnik zamka drzwi kierowcy (odblokowanie) (opcja)	(10 A)
16	—	—
17	—	—
18	—	—
19	ACC	7,5 A
20	Blokada klawiszy ACC	7,5 A
21	Światła dzienne	7,5 A
22	HAC	7,5 A
23	—	—
24	ABS/VSA	7,5 A
25	—	—
26	—	—
27	Gniazdo zasilania akcesoriów (przód)	15 A
28	Spryskiwacze	15 A
29	SZWO	7,5 A
30	Silnik zamka drzwi kierowcy (zamek) (opcja)	(10 A)
31	—	—
32	Silnik zamka drzwi 2 (zamek)	15 A
33	Silnik 1 zamka drzwi (zamek)	15 A
34	Małe światła	7,5 A
35	Oświetlenie	7,5 A
36	—	—
37	—	—
38	Światło drogowe lewego reflektora	10 A
39	Prawe światło drogowe	10 A
40	TPMS (opcja)	(7,5 A)
41	Zamek od drzwi	20 A
42	Zasilania okna kierowcy	20 A
43	Tylne okno elektryczne po stronie pasażera	(20A)
44	Okno po stronie pasażera z przodu	20 A
45	Tylne okno zasilania po stronie kierowcy	(20A)
46	Wycieraczka	30 A

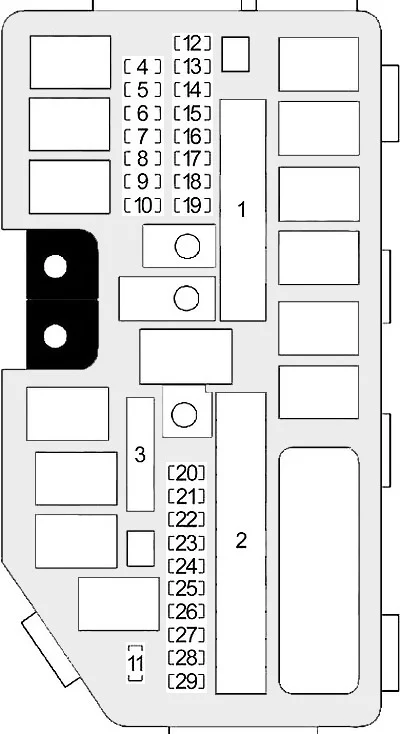

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Civic IX (2012-2013) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	EPS	70 A
1	–	–
1	Silnik ABS/VSA	30 A
1	ABS/VSA FSR	30 A
1	–	–
1	Główny bezpiecznik	100 A
2	Główny IG	50 A
2	Główna skrzynka bezpieczników	60 A
2	Główna skrzynka bezpieczników 2	60 A
2	Reflektor główny	30 A
2	–	–
2	Tylny odmgławiacz	30 A
2	–	–
2	Dmuchacz	40 A
2	–	–
2	Silnik wentylatora pomocniczego	20 A
2	Główny silnik wentylatora	20 A
3	—	—
4	Światła mijania lewego reflektora	10 A
5	Rozrusznik DIAG, ST MG	7,5 A
6	Prawy reflektor mijania	10 A
7	—	—
8	—	—
9	—	—
10	—	—
11	Poziom oleju	7,5 A
12	Światła przeciwmgielne (opcja)	(20A)
13	Elektrycznie przesuwany fotel kierowcy (opcja)	(20A)
14	Światła awaryjne	10 A
15	FI Sub	15 A
16	Cewka IG	15 A
17	Światła stop	15 A
18	Klakson	10 A
19	Wzmacniacz premium (opcja)	(20A)
20	INJ	(15A)
21	IGP	15 A
22	DBW	15 A
23	H/L LO	20 A
24	Elektrycznie pochylany fotel kierowcy (opcja)	(20A)
25	Sprzęgło MG	7,5 A
26	—	—
27	„SMAL”	20 A
28	Światła wewnętrzne	7,5 A
29	Zapasowy	10 A

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
