Ford Royale (1992-1996) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Royale z lat: 1992, 1993, 1994, 1995, 1996.   Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy […]

06/29/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Royale z lat: 1992, 1993, 1994, 1995, 1996.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

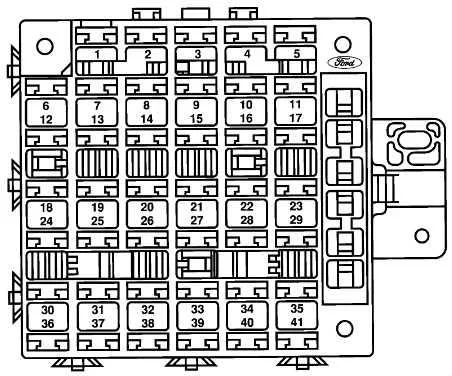

Skrzynka bezpieczników w przedziale pasażerskim

Ford Royale (1992-1996) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 10 Lusterko zasilania/lampka ostrzegawcza przed kradzieżą/połączenie diagnostyczne zasilania
2 10 Lewe tylne lampy, stop, lampy postojowe
3 5 Klaster przyrządów/radio zdalne/zapalniczka do cygar/grafika reflektorów/podgrzewany przełącznik podświetlenia/sterowanie nagrzewnicą/zamki zasilania/elektryczne szyby/przełącznik wycieraczki tylnej/tylna nagrzewnica/przełącznik świateł przeciwmgielnych
4 10 Boczne lampy obrysowe
5 20 Spryskiwacz reflektorów
6 15 Okienko odwracania w lewą ćwiartkę/Okienko uchylne w prawą ćwiartkę
7 15 Wysoko montowane światło hamowania/prawe światło stopu/lewe światła stopu/EWG/blokada zmiany biegów hamulca/regulacja prędkości
8 10 Lampy tylne, stop, lampy postojowe prawe
9
10 10 Wskaźnik świateł drogowych (tylko elektroniczny zestaw wskaźników)
11 15 Lampy parkowe
12 10 GEM/moduł antykradzieżowy/moduł dostępu bezkluczykowego/moduł awarii lampy/odbiornik radiowy/zdalne radio/lampa modułu awarii lampy
13 15 Radio / zmieniarka płyt CD
14 5 Zestaw wskaźników/lusterko elektrochromowe
15 15 G E M
16 15 Przekaźnik klaksonu/klaksonu (cewka)
17 15 Przednie światła przeciwmgielne
18 25 Przekaźniki wycieraczek/wycieraczka/pompa spryskiwacza
19 10 Klaster GEM/elektroniczny
20 25 Cewka zapłonowa/kondensator zapłonowy/IRCM
21 10 Sprzęgło A/С/blokada zmiany biegów hamulca/podgrzewany przekaźnik podświetlenia (cewka)/silnik drzwi mieszanych, zespół elektroniczny/moduł diagnostyczny poduszki powietrznej
22 20 Tylna zapalniczka/wtyczka zasilania
23 15 Wycieraczki i lampa błyskowa do przejścia
24 20 Silnik wycieraczki tylnej/pompa spryskiwacza tylnego
25 10 Kierunkowskazy/kierunkowskaz R (klaster)
26 10 Reflektor lewy Aero
27 15 Światła do jazdy dziennej
28 15 Zapalniczka przednia
29 15 Przekaźnik oszczędzania baterii (cewka)/przekaźnik oświetlenia wnętrza (cewka)/opóźniony przekaźnik akcesoriów (cewka)/lampy wizjera/lampa pod maską/lampa w schowku na rękawiczki/lampa do czytania w drugim rzędzie/lampa szynowa/lampa słupka B/lampa ładunkowa/lampa kopułkowa/ lampy w progach drzwi / lampy kałużowe / lampy z dziurką od klucza / moduł dostępu bezkluczykowego
30 25 Kontrola prędkości/przełącznik ciśnienia hamulca
31 10 Kompresor wyrównujący obciążenie/Elektromagnes sprężyny lewej i prawej
32 10 Reflektor prawy Aero
33 15 Moduł ABS/przekaźnik ABS
34 30 Lewe okno zasilania/przekaźnik jednoprzyciskowy (cewka)
35 15 Moduł antykradzieżowy
36 30 Przełącznik trybu AC
37 20 Silniki zamków drzwi elektrycznych
38 15 Podgrzewane lusterka
39 30 Silnik dmuchawy tylnej nagrzewnicy
40 30 Prawe okno elektryczne
41
42
43
44
Zobacz także:  Ford F-150, F-250, F-350 (1987-1991) - schematy bezpieczników i przekaźników

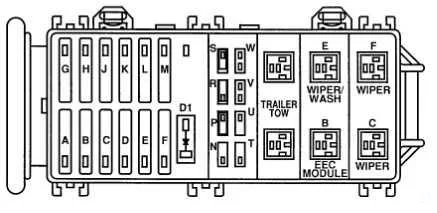

Skrzynka bezpieczników w komorze silnika

Ford Royale (1992-1996) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
A 50 Holowanie przyczepy
B 60 Wentylatory chłodzące silnik
C 60 Elektromagnes rozrusznika/bezpiecznik 30/bezpiecznik 36/bezpiecznik 2
D 60 Bezpiecznik 6/bezpiecznik 12/bezpiecznik 8/bezpiecznik 18/bezpiecznik 14/bezpiecznik 24/bezpiecznik 20/bezpiecznik 21/bezpiecznik 27/bezpiecznik 33
E 60 Silnik dmuchawy tylnej nagrzewnicy/bezpiecznik 39/Zawieszenie pneumatyczne
F 60 Fotele elektryczne
G
H 40 Wentylatory chłodzące silnik
J 60 Bezpiecznik 13/bezpiecznik 25/bezpiecznik 1/bezpiecznik 34/bezpiecznik 37/bezpiecznik 40/bezpiecznik 7/bezpiecznik 19/bezpiecznik 4
K 60 Reflektory/bezpiecznik 10/bezpiecznik II/bezpiecznik 3/bezpiecznik 9/bezpiecznik 23/bezpiecznik 29/bezpiecznik 35/bezpiecznik 41
L 60 Moduł sterowania/silnika pompy ABS
M 60 Podgrzewane podświetlenie/bezpiecznik 16/bezpiecznik 28/bezpiecznik 22/bezpiecznik 38
N 20 PCM/pompa paliwa
P
R 15 Pamięć PCM
S 30 Czujnik identyfikacji osi / cylindra / moduł EDIS / zasilanie PCM / sterowanie EGR / HEGO / lAC / wtryskiwacze / MAFS / VMV
T 15 Wewnętrzny regulator alternatora
U 10 Moc poduszki powietrznej
V 10 Lampka kontrolna wyłączenia nadbiegu
W 10 Monitor wentylatora PCM
