Ford Mondeo II (1996-2000) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mondeo II z lat: 1996, 1997, 1998, 1999, 2000. Ford Mondeo Mk2 to druga generacja popularnego modelu Ford Mondeo, wprowadzona na rynek w 1996 roku. Ten samochód klasy średniej zdobył uznanie dzięki swojemu eleganckiemu designowi, solidnej konstrukcji i doskonałym właściwościom jezdnym. Pod […]

06/27/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mondeo II z lat: 1996, 1997, 1998, 1999, 2000.

Ford Mondeo Mk2 to druga generacja popularnego modelu Ford Mondeo, wprowadzona na rynek w 1996 roku. Ten samochód klasy średniej zdobył uznanie dzięki swojemu eleganckiemu designowi, solidnej konstrukcji i doskonałym właściwościom jezdnym.

Pod względem stylistycznym, Ford Mondeo Mk2 charakteryzował się smukłą sylwetką, dynamicznymi liniami i eleganckimi detalami. Otrzymał aktualizacje względem poprzedniej generacji, w tym nowe reflektory, grill i zderzaki, które nadawały mu nowoczesny wygląd. Wnętrze zostało zaprojektowane z myślą o komforcie i funkcjonalności, oferując przestronne siedzenia, ergonomiczny układ deski rozdzielczej i wysokiej jakości materiały wykończeniowe.

Ford Mondeo Mk2 był wyposażony w zaawansowane rozwiązania technologiczne, które podnosiły poziom bezpieczeństwa i komfortu. W zależności od wersji wyposażenia, samochód oferował systemy ABS, poduszki powietrzne, kontrolę trakcji, klimatyzację, elektrycznie sterowane szyby i lusterka, a także systemy audio i nawigacji. Wprowadzono także innowacje, takie jak tempomat, czujniki parkowania i systemy kontroli stabilności.

Ford Mondeo Mk2 oferował różne opcje napędowe, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach. Dostępne były zarówno jednostki zasilane paliwem benzynowym, jak i turbodieslami, które zapewniały zarówno oszczędność paliwa, jak i dynamiczną jazdę. Wybór skrzyni biegów obejmował manualne i automatyczne przekładnie, dostosowując się do preferencji kierowcy.

Jazda Fordem Mondeo Mk2 była przyjemna dzięki jego doskonałym właściwościom jezdnym. Samochód oferował pewne prowadzenie, dobrze wyważone zawieszenie i precyzyjne sterowanie, co przekładało się na komfort i kontrolę podczas jazdy. Zarówno na krótkich, jak i dłuższych trasach, Mondeo Mk2 zapewniał stabilność i odpowiednią izolację od hałasów zewnętrznych.

Zobacz także:  Ford Transit Custom i Tourneo Custom (2022) - schematy bezpieczników i przekaźników

Ford Mondeo Mk2 był również ceniony za swoją przestronność i funkcjonalność. Oferował wygodne miejsce zarówno dla kierowcy, jak i pasażerów, a bagażnik miał wystarczającą pojemność do przechowywania bagażu.

Podsumowując, Ford Mondeo Mk2 był samochodem, który łączył w sobie styl, komfort i doskonałe właściwości jezdne. Oferował szeroki wybór opcji napędowych i wyposażenia, spełniając oczekiwania kierowców poszukujących niezawodnego i wszechstronnego samochodu w klasie średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

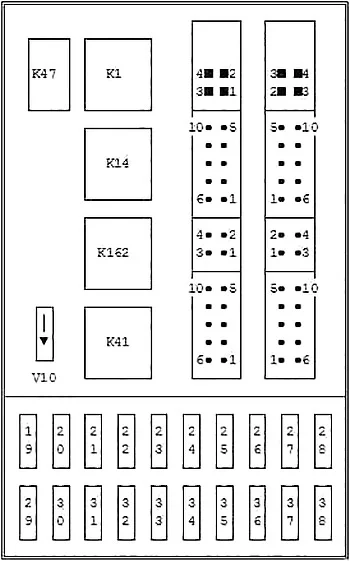

Schemat skrzynki bezpieczników w przedziale pasażerskim

Blok bezpieczników znajduje się pod tablicą rozdzielczą po stronie kierowcy.

Ford Mondeo II (1996-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
19 7,5 Podgrzewane lusterka wsteczne
20 10 Silniki wycieraczek
21 40 Okna elektryczne
22 7,5 ABS
23 15 Zacisk 15, światła cofania, immobilizer, system klimatyzacji, przełącznik kierunkowskazów, podgrzewane dysze spryskiwaczy, P/N
24 15 Światła hamowania
25 20 Złącze diagnostyczne, zamek centralny
26 20 Światła przeciwmgielne
27 15 Zapalniczka
28 30 Regulacja fotela, system czyszczenia reflektorów
29 30 Ogrzewanie tylnej szyby
30 7,5 Terminal 15, oświetlenie wewnętrzne, brzęczyk
31 7,5 Podświetlenie tablicy przyrządów
32 7,5 Radio (zacisk 75)
33 7,5 Światła postojowe – lewa strona
34 7,5 Terminal 30, oświetlenie wnętrza, elektryczna regulacja lusterek, zegar
35 7,5 Światła postojowe – prawa strona
36 15 Radio
37 30 Silnik dmuchawy nagrzewnicy
38 7,5 Poduszka powietrzna
Przekaźnik
K1 Odszranianie tylnej szyby
K14 Silnik dmuchawy nagrzewnicy
K41 Zapłon
K47 Oświetlenie wewnętrzne
K162 Silnik wycieraczek
Dioda
V10 Ochrona przed odwrotnym napięciem

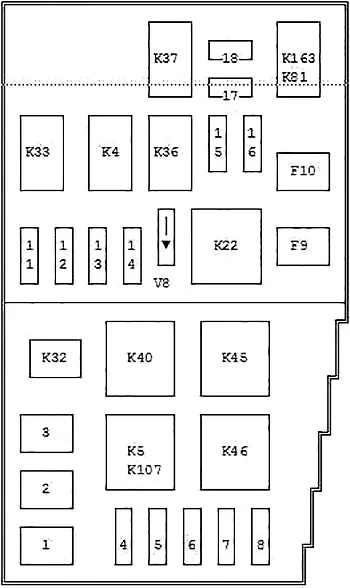

Skrzynka bezpieczników w komorze silnika

Schemat (do 09/1999)

Ford Mondeo II (1996-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 80 Główne zasilanie instalacji elektrycznej pojazdu
2 60 Wentylator chłodzący silnik
3 60 ABS, podgrzewanie (Diesel)
4 20 Zapłon, moduł EEC, światła do jazdy dziennej
5 30 Podgrzewana przednia szyba
6 30 Podgrzewany przednia szyba
7 20 ABS
8 30 Podgrzewane siedzenia, ogrzewanie postojowe
9 20 Elektroniczne sterowanie silnikiem (EWG)
10 20 Wyłącznik zapłonu, światło postojowe
11 3 Pamięć PCM
12 15 System ostrzegawczy klaksonu i świateł awaryjnych
13 20 Czujnik HEGO
14 15 Pompa paliwowa
15 10 Światło mijania w prawo
16 10 Światło mijania lewe
17 10 Światła drogowe w prawo
18 10 Światła drogowe lewe
Przekaźnik
K4 Pompa paliwowa
K5 Światła dzienne
K22 Rozrusznik
K32 Klimatyzacja
K33 Klakson
K36 Światła mijania
K37 Światła drogowe
K40 Podgrzewany ekran przedni
K45 Wentylator chłodnicy
K46 Wentylator chłodnicy (wysoka prędkość)
K81 PCM (Diesel)
K163 PCM (benzyna)
Dioda
V8 Ochrona przed odwrotnym napięciem



Zobacz także:  Ford F-Max (2018-2023) - schematy bezpieczników i przekaźników

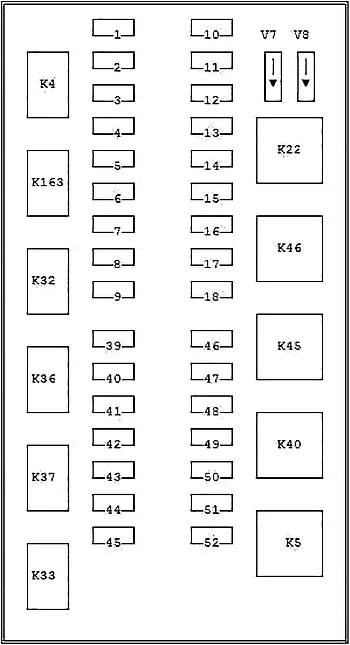

Schemat (od 09.1999)

Ford Mondeo II (1996-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 7,5 Generator
15 od 01/00: Generator
3 20 Grzałka pomocnicza
4 15 Zasilanie LPG
5 15 Wtrysk LPG
6 3 Pamięć PCM, WFS
7 20 Klakson
8 5 Sterowanie silnikiem LPG
9 15 Pompa paliwowa
10 7,5 Elektroniczne sterowanie silnikiem
11 20 Zapłon, światła do jazdy dziennej
12 Nieużywany
13 20 Czujnik HEGO
14 Nieużywany
15 7,5 Światło mijania w prawo
16 7,5 Światło mijania lewe
17 7,5 Światła drogowe w prawo
18 7,5 Światła drogowe lewe
39 Nieużywany
40 20 Wyłącznik zapłonu, światło postojowe
41 20 Elektroniczne sterowanie silnikiem
42 40 Silnik dmuchawy nagrzewnicy
43 Nieużywany
44 Nieużywany
45 40 Przekaźnik zapłonu
46 30 Podgrzewana przednia szyba
47 30 Podgrzewana przednia szyba
48 Nieużywany
49 60 Wentylator chłodzący silnik
50 Nieużywany
51 60 ABS
52 60 Skrzynka bezpieczników w przedziale pasażerskim
Przekaźnik
K4 Pompa paliwowa
K5 Światła dzienne
K22 Rozrusznik
K32 Klimatyzacja
K33 Klakson
K36 Światła mijania
K37 Światła drogowe
K40 Podgrzewana przednia szyba
K45 Wentylator chłodzący silnik
K46 Wentylator chłodzący silnik (wysoka prędkość)
K163 Elektroniczne sterowanie silnikiem
Dioda
V7 Dioda sprężarki
V8 Dioda przekaźnika rozrusznika
