Ford Ikon (2000-2010) – schematy bezpieczników i przekaźników

Rocznik 2000-2010

Zaktualizowano 26.06.2023

Ford Ikon (2000-2010) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Ikon z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Ford Ikon to model samochodu produkowany przez Forda, ale jest on bardziej popularny w Indiach i niektórych innych rynkach globalnych niż w Europie czy Stanach Zjednoczonych. Ford Ikon to kompaktowy sedan, który zyskał pewną popularność dzięki swojemu stylowemu wyglądowi i dostępnym funkcjom.

Ford Ikon był produkowany w różnych wersjach od lat 90. do początku lat 2010. W zależności od generacji, samochód był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami. Ford Ikon oferował także różne poziomy wyposażenia, takie jak klimatyzacja, system audio, elektryczne sterowanie szyb, centralny zamek i wiele innych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

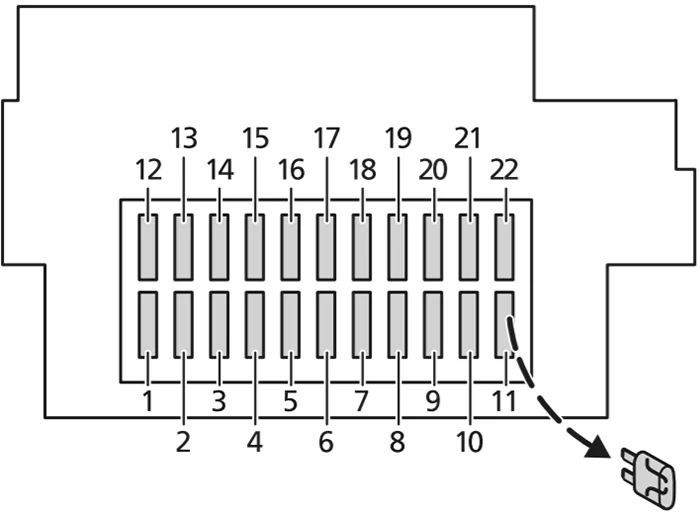

Centralna skrzynka bezpieczników

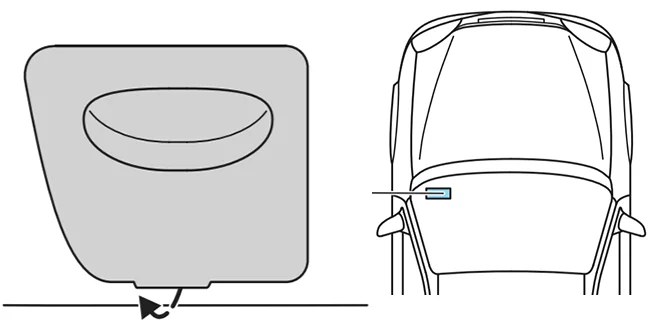

Znajduje się pod deską rozdzielczą po stronie kierowcy. Ford Ikon (2000-2010) - schematy bezpieczników i przekaźników

Ford Ikon (2000-2010) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Kolor	Opis
1	15A	niebieski	Zapalniczka, centralny zamek
2	10 A	czerwony	Oświetlenie wnętrza, zegar, pamięć radiostacji, gniazdo diagnostyczne
3	20	żółty	Tylna szyba z odmrażaczem
4	10 A	czerwony	pompa paliwowa
5	15A	niebieski	migające światło awaryjne
6	10 A	czerwony	Światła boczne po lewej stronie
7	10 A	czerwony	Światła boczne po prawej stronie
8	3A	fioletowy	Moduł EWG
9	20	żółty	Włącznik światła włączony
10	10 A	czerwony	Światło mijania po lewej stronie
11	10 A	czerwony	Światło mijania po prawej stronie
12	20	żółty	Silnik wycieraczek, pompa spryskiwacza
13	15A	niebieski	światło hamowania, deska rozdzielcza
14	15A	niebieski	Sprzęgło klimatyzacji, zarządzanie silnikiem
15	5A	cynamon	bateria włącznika światła
16	30A	Zielony	Silnik wentylatora nagrzewnicy
17	15A	niebieski	kierunkowskazy
18	30A	Zielony	wyłącznik szyb elektrycznych
19	7,5A	Kawa	Radio
20	15A	niebieski	zarządzanie silnikiem
21	10 A	czerwony	Światła drogowe po lewej stronie
22	10 A	czerwony	Światła drogowe z prawej strony

Tylna centralna skrzynka bezpieczników

Ford Ikon (2000-2010) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Kolor	Opis
42	7,5A	Kawa	Moduł zamka drzwi (zapłon)
43			Zabezpieczenie przed odwrotnym napięciem (dioda)
44	20	żółty	Moduł zamykania drzwi (akumulator)
Przekaźniki
I		Zielony	Startujący silnik
II		czerwony	przerywana wycieraczka
III		Zielony	migające światło antykradzieżowe
IV		–	Bez użycia
v		Zielony	Stacyjka
VI		Zielony	Tylna szyba z odmrażaczem
VII		Zielony	Przełącznik chłodzenia klimatyzacji
viii		biały	światła ostrzegawcze
IX		–	Bez użycia
X		–	Bez użycia
A		biały	Wysokie światło
B.		biały	słabe światło
C		Kawa	pompa paliwowa
D		Kawa	Zarządzanie promieniem
E		Kawa	AC

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
