W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-600 z lat: 2023.

Ford F-600 to model samochodu ciężarowego wprowadzony przez firmę Ford. Oto kilka informacji na temat Forda F-600:

  1. Wytrzymała konstrukcja: Ford F-600 został zaprojektowany jako solidny i wytrzymały samochód ciężarowy, który radzi sobie z trudnymi warunkami i zadaniami. Posiada mocną ramę i konstrukcję, która umożliwia mu obsługę dużych obciążeń i przewożenie ciężkich ładunków.
  2. Nośność i zdolności holowania: F-600 oferuje imponującą nośność i znakomite zdolności holowania. Dzięki temu jest w stanie przewozić duże ładunki i holować przyczepy, co czyni go idealnym do zastosowań komercyjnych, takich jak dostawa towarów czy transport budowlany.
  3. Silniki i osiągi: F-600 jest wyposażony w różne opcje silnikowe, które zapewniają imponującą moc i moment obrotowy. Dostępne są zarówno jednostki benzynowe, jak i wysokoprężne, które zapewniają odpowiednią wydajność i osiągi w zależności od potrzeb.
  4. Komfort i technologia: Pomimo swojej charakterystyki samochodu ciężarowego, Ford F-600 oferuje również pewne elementy komfortu i zaawansowanej technologii. Wnętrze może być wyposażone w wygodne siedzenia, systemy multimedialne, klimatyzację i wiele innych udogodnień, które poprawiają komfort jazdy dla kierowcy i pasażerów.
  5. Bezpieczeństwo: Ford F-600 jest wyposażony w różne systemy bezpieczeństwa, które chronią kierowcę i pasażerów. Mogą to być systemy kontroli stabilności, systemy hamowania awaryjnego, systemy monitorowania martwego pola i wiele innych, które zapewniają bezpieczną jazdę.

Ford F-600 jest wszechstronnym samochodem ciężarowym, który łączy wytrzymałość, nośność i wydajność z pewnymi elementami komfortu i technologii. Jest idealny dla przedsiębiorców i firm, które potrzebują niezawodnego pojazdu do przewozu ciężkich ładunków.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Explorer Sport Trac I (2000-2005) - schematy bezpieczników i przekaźników

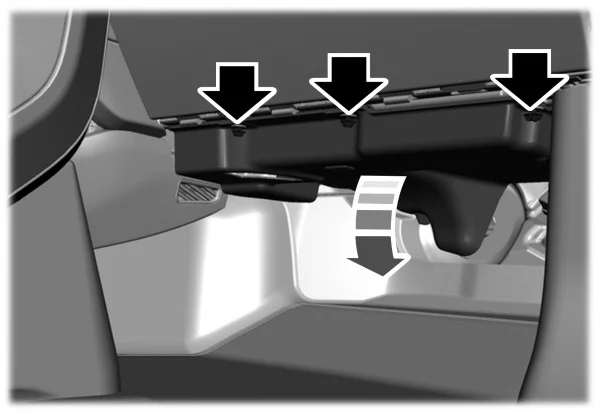

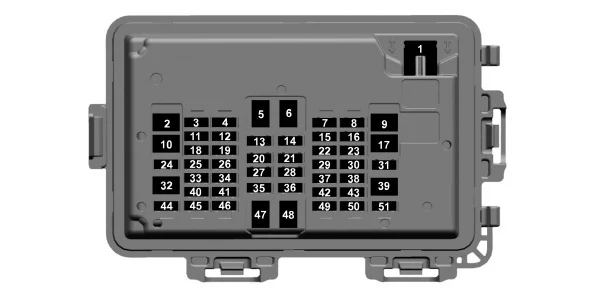

Skrzynka bezpieczników w przedziale pasażerskim

Ford F-600 (2023) - schematy bezpieczników i przekaźników

Ford F-600 (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 A Elektryczne szyby.
2 30 A Moduł tylnej klapy.
3 30 A Moduł drzwi pasażera.
4 15A Fotele wielokonturowe.
5 Nieużywany.
6 Nieużywany.
7 20 A Zaawansowany moduł systemu wspomagania kierowcy.
8 10 A Opóźniona logika akcesoriów.
9 Nieużywany.
10 Nieużywany.
11 5 A Zestaw wskaźników.
12 Nieużywany.
13 7,5 A Nie używany (zapas).
14 15A SYNC
15 5 A Centralnie zamontowana kamera światła stopu.
16 Nieużywany.
17 Nieużywany.
18 10 A Moduł nadajnika-odbiornika radiowego. Przełącznik napędu na cztery koła. Ulepszona centralna brama.
19 Nieużywany.
20 5 A falownik.
21 5 A Przełącznik doposażający.
22 10 A Aparat pomocniczy.
23 Nieużywany.
24 30 A Szyberdach.
25 5 A Nie używany (zapas).
26 5 A Nie używany (zapas).
27 5 A Przełącznik sterowania hamulcami przyczepy.
28 5 A Lustro elektrochromatyczne.
29 5 A Ogrzewanie, wentylacja i klimatyzacja.
30 Nieużywany.
31 Nieużywany.
32 Nieużywany.
33 10 A Włącznik hamulca.
34 7,5 A Moduł sterujący kolumny kierownicy. Klaster instrumentów.
35 5 A Podgrzewane tylne siedzenia.
36 7,5 A Ręczna zmiana. Wybierz przełącznik zmiany biegów.
37 5 A Wyświetlacz przezierny (head-up).
38 7,5 A Jednostka sterująca telematyki.
39 Nieużywany.
40 10 A Przełącznik drzwi lewych. Teleskopowy włącznik lusterek zewnętrznych.
41 10 A Regulowane pedały.
42 5 A Centralny moduł bezpieczeństwa.
43 5 A Reflektory. Stacyjka.
44 30 A Moduł drzwi kierowcy.
45 7,5 A Moduł bezprzewodowej ładowarki akcesoriów. Moduł przedniego fotela kierowcy.
46 20 A Radio.
47 Nieużywany.
48 Nieużywany.
49 7,5 A Ekran wyświetlacza SYNC.
50 5 A Pomocnicze złącze inteligentnego łącza danych.
51 Nieużywany.
Zobacz także:  Ford Focus Electric (2012-2015) - schematy bezpieczników i przekaźników

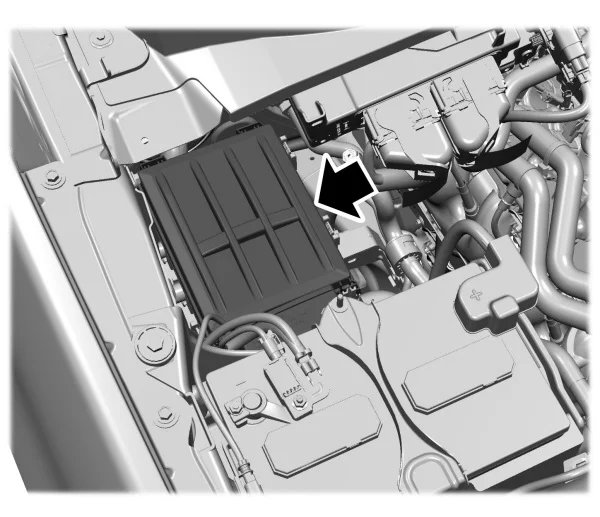

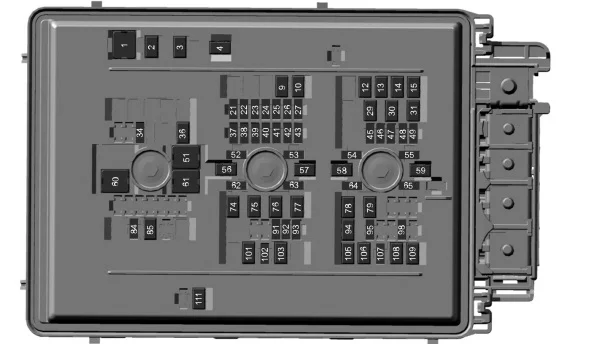

Skrzynka bezpieczników komory silnika

Ford F-600 (2023) - schematy bezpieczników i przekaźników

Ford F-600 (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 A Wentylator chłodzący 1.
2 50 A Podgrzewacz.
3 50 A Podgrzewacz.
4 50 A Podgrzewacz.
9 30 A Moduł napędu na cztery koła.
10 30 A Przełącznik modułu sprężonego gazu ziemnego.
12 60 A Pompa układu przeciwblokującego.
13 30 A Elektryczny fotel pasażera.
14 40 A Zawór układu przeciwblokującego.
15 30 A Magistrala modułu sterującego nadwozia RP2.
21 10 A Światła cofania przyczepy holowniczej.
22 10 A Napęd na cztery koła.
23 20 A Moc pojazdu 1.
24 20 A Moc pojazdu 2 (gaz).
10 A Moc pojazdu 2 (olej napędowy).
25 15A Moc pojazdu 3 (gaz).
10 A Moc pojazdu 3 (olej napędowy).
26 20 A Moc pojazdu 4.
27 10 A Moc pojazdu 5 (gaz).
20 A Moc pojazdu 5 (olej napędowy).
29 15A Podgrzewacz zbiornika płynu spalinowego silnika Diesla.
30 15A Podgrzewacz przewodu płynu wydechowego silnika Diesla.
31 15A Świeca żarowa i moduł dozujący.
34 20 A Podgrzewane tylne siedzenia.
36 30 A Klimatyzowany moduł siedzeń.
37 5 A Alternator 24 V.
38 10 A Moduł sterujący układu napędowego. Moduł sterujący skrzynią biegów.
39 10 A System zapobiegania blokady kół.
40 10 A Elektroniczne wspomaganie kierownicy.
41 10 A System informacji o martwym polu. System monitorowania ciśnienia w oponach przyczepy holowniczej. Sieć obszaru sterownika tylnego modułu elektronicznego.
42 10 A Pług śnieżny.
43 15A Uruchom wewnętrzną skrzynkę rozdzielczą.
45 15A Podgrzewana kierownica.
46 20 A Nie używany (zapas).
47 5 A Nie używany (zapas).
48 30 A Wzmacniacz.
49 25 A Nie używany (zapas).
51 40 A Silnik dmuchawy.
52 Nieużywany.
53 10 A Napęd na cztery koła – moduł sterujący skrzyni rozdzielczej.
54 10 A Nie używany (zapas).
55 10 A Nie używany (zapas).
56 40 A Elektroniczne wspomaganie kierownicy.
57 20 A Moduł oświetlenia holowniczego przyczepy.
58 50 A Moduł interfejsu klienta.
59 60 A falownik.
60 60 A Wewnętrzna skrzynka rozdzielcza B+.
61 30 A Akumulator pojazdu 2.
62 5 A Inteligentny zaczep do przyczepy.
63 10 A Inteligentne złącze łącza danych. Ulepszona centralna brama.
64 5 A Cewka przekaźnika świecy żarowej (olej napędowy).
65 10 A Zasilanie modułu sprężonego gazu ziemnego.
74 30 A Sterowanie hamulcami przyczepy. Nieoryginalny dostęp do e-hamulca.
75 30 A Cały czas zasilany sprężonym gazem ziemnym.
76 25 A Ładowanie akumulatora modułu oświetlenia holowniczego przyczepy.
77 30 A Akumulator pojazdu 1.
78 20 A Punkt mocy 2.
79 20 A Punkt mocy 1.
84 20 A Klakson.
85 40 A Ogrzewana tylna szyba.
91 5 A Moduł sterujący reflektorami.
92 15A Reflektor lewy.
93 15A Reflektor prawy.
94 20 A Punkt mocy 3.
95 20 A Punkt zasilania 4. Inteligentny moduł ładowania.
98 10 A Zwalnianie tylnej klapy.
101 50 A Moduł interfejsu klienta.
102 5 A Czujnik deszczu.
103 30 A Silnik wycieraczek przednich.
105 30 A Pompa paliwowa.
106 30 A Magistrala modułu sterującego nadwozia RP1.
107 25 A Światła postojowe do holowania przyczepy.
108 40 A Elektrycznie sterowany fotel kierowcy.
109 30 A Rozrusznik.
111 30 A Elektrycznie przesuwane tylne okno.
