Ford F-650, F-750 (2000-2003) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-650, F-750 z lat: 2000, 2001, 2002, 2003. Ford F-650 i F-750 to modele samochodów ciężarowych wprowadzone przez firmę Ford. Oto kilka informacji na temat Forda F-650 i F-750 (2000-2003): Wytrzymała konstrukcja: F-650 i F-750 zostały zaprojektowane jako solidne i wytrzymałe samochody […]

06/24/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-650, F-750 z lat: 2000, 2001, 2002, 2003.

Ford F-650 i F-750 to modele samochodów ciężarowych wprowadzone przez firmę Ford. Oto kilka informacji na temat Forda F-650 i F-750 (2000-2003):

  1. Wytrzymała konstrukcja: F-650 i F-750 zostały zaprojektowane jako solidne i wytrzymałe samochody ciężarowe, które mogą radzić sobie z trudnymi warunkami i zadaniami. Posiadają mocną ramę i konstrukcję, która umożliwia obsługę dużych obciążeń i przewożenie ciężkich ładunków.
  2. Nośność i zdolności holowania: F-650 i F-750 oferują imponującą nośność i znakomite zdolności holowania. Dzięki temu są w stanie przewozić duże ładunki i holować przyczepy, co czyni je idealnymi do zastosowań komercyjnych, takich jak transport towarów, budowlany czy dostawa na długie dystanse.
  3. Silniki i osiągi: F-650 i F-750 były dostępne z różnymi opcjami silnikowymi. W zależności od konkretnego modelu i rocznika, mogły być wyposażone w jednostki benzynowe lub wysokoprężne. Dostępne były również różne poziomy mocy, co zapewniało odpowiednie osiągi i wydajność w zależności od potrzeb.
  4. Wielozadaniowość: F-650 i F-750 były dostępne w różnych konfiguracjach nadwozia i mogły być dostosowane do różnych zastosowań. Można było wybrać kabiny sypialne lub standardowe, a także różne długości ramy, platformy ładunkowej czy konteneryzowane nadwozia. Dzięki temu te samochody były wszechstronne i mogły być dostosowane do różnych branż i potrzeb biznesowych.
  5. Bezpieczeństwo: F-650 i F-750 (2000-2003) były wyposażone w podstawowe systemy bezpieczeństwa, takie jak systemy hamulcowe i układy kontroli stabilności. Jednak ze względu na charakterystykę samochodów ciężarowych, poziom zaawansowanych systemów bezpieczeństwa mógł być ograniczony w porównaniu do samochodów osobowych.

Ford F-650 i F-750 (2000-2003) to niezawodne i wydajne samochody ciężarowe, które są stworzone do wykonywania trudnych zadań transportowych. Ich wytrzymała konstrukcja, imponująca nośność i zdolności holowania sprawiają, że są idealne dla firm i przedsiębiorstw, które potrzebują niezawodnego i wydajnego pojazdu do codziennej pracy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford E-Series (1998-2008) - schematy bezpieczników i przekaźników

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.

Ford F-650, F-750 (2000-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Klakson
2 15 Lampy skrętu/zagrożenia
3 20 Zapalniczka
4 10 Złącza diagnostyczne
5 15 Lampy cofania, przekaźniki świateł do jazdy dziennej (DRL), moduł podgrzewanego siedzenia elementu uruchamiającego mieszankę drzwi (tylko SuperCrewzer), sprzęgło wentylatora włączania/wyłączania (tylko SuperCrewzer), moduł dzwonka ostrzegawczego (SuperCrewzer i karetka pogotowia)
6 Nieużywany
7 Nieużywany
8 5 Radio, GEM
9 5 Oświetlenie przełącznika (reflektor, elektryczne szyby, elektryczne zamki drzwi), przekaźnik szyby elektrycznej, lampy zaczepowe przyczepy (tylko SuperCrewzer)
10 Nieużywany
11 30 Silnik wycieraczek, przekaźnik pompy spryskiwacza
12 10 Hamulec hydrauliczny: przełącznik świateł stopu
13 20 Radio, klaster, moduł sterowania układem napędowym (PCM (skok mocy 7,3 l)), pamięć podtrzymywania życia
14 10 Lampy wewnętrzne, lampy stopnie (tylko SuperCrewzer)
15 10 GEM, przekaźnik lamp wewnętrznych, GEM, lampy mapowe, lampki schowka na rękawiczki (tylko SuperCrewzer), lusterka zasilania (tylko SuperCrewzer), moduł dzwonka ostrzegawczego (tylko SuperCrewzer)
16 15 Światła drogowe
17 Nieużywany
18 5 Przełącznik reflektorów, GEM
19 15 Silnik, klaster, moduł sterujący układu napędowego (PCM), alternator (tylko karetka)
20 15 Przekaźnik rozrusznika, GEM
21 10 Światła do jazdy dziennej (DRL)
22 15 Super CrewZer: hamulec wydechowy, podgrzewane lusterka, tylne zawieszenie pneumatyczne
23 10 Elektroniczny migacz
24 15 Pompa próżniowa, osuszacz powietrza, ABS, przekaźnik podgrzewacza paliwa
25 10 Przekaźnik silnika dmuchawy
26 10 Prawy reflektor świateł mijania
27 Nieużywany
28 10 Lewy reflektor świateł mijania
29 10 Klaster, GEM, moduł sterowania układem napędowym (wejście przełącznika sprzęgła (tylko skok mocy 7,3 l)), APCM (tylko skok mocy 7,3 l), konsola górna (tylko SuperCrewzer), moduł dostępu bezkluczykowego (tylko SuperCrewzer), moduł Traxx (paliwo) ( Tylko SuperCrewzer)
30 30 Skok mocy 7,3 l: Dioda modułu sterowania układem napędowym (PCM), podgrzewacz paliwa
31 15 Przekładnia Allison MD, przekaźnik neutralny rozruchu i PCM (tylko skok mocy 7,3 l)
Przekaźnik
R1 Lampy wewnętrzne
R2 Nieużywany
R3 Klakson
R4 Jedno dotknięcie w dół
R5 Nieużywany

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

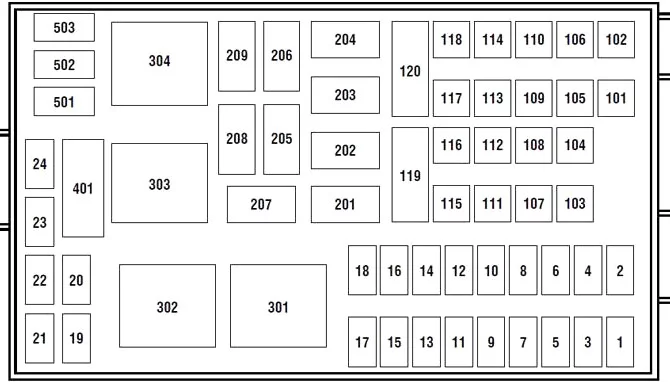

Ford F-650, F-750 (2000-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Lampy parkowe, lampy dachowe
2 25 Cummins: Moduł sterujący układu napędowego (PCM)
15 Super CrewZer: Lampy przeciwmgielne
3 10 Generator
4 15 Pompa spryskiwacza
5 15 Caterpillar: Przekaźnik nagrzewnicy wlotu powietrza
Cummins: Moduł sterujący układu napędowego (PCM)
6 20 Moduł sterujący układu napędowego (PCM)
7 15 Lampy stopu
8 25 Caterpillar: podgrzewacz paliwa
9 30 Super CrewZer: Lampy Hook Up Trailer
10 15 Allison AT: Modulator zmiany biegów
11 20 Przekładnia Allison MD, Przekładnia Allison 2000/2400
12 10 Super CrewZer: moduł dostępu bezkluczykowego
13 10 Super CrewZer: Moduł regulacji hamulca postojowego
14 Nieużywany
15 7,5 Hamulec hydrauliczny: Przygotowanie do budowy nadwozia
16 10 2001-2003: Skrzynia Allison 2000/2400
17 5 Super CrewZer: Radio
18 Nieużywany
19 Nieużywany
20 Nieużywany
21 10 Hamulec hydrauliczny: GEM
22 Nieużywany
23 Nieużywany
24 Nieużywany
101 40 Hamulec pneumatyczny: Układ przeciwblokujący (ABS)
102 20 Zasilanie biegu przygotowawczego Body Builder
103 50 Wyłącznik zapłonu (bezpieczniki JB 8, 9, 11, 19, 20, 22, 23, 24, 25, 29, 30, 31)
104 20 Punkt mocy
105 20 Elektryczne zamki do drzwi
106 30 Reflektory
107 50 Zasilanie akumulatora skrzynki przyłączeniowej (bezpieczniki 1, 2, 3, 4, 12, 13, 14, 15)
108 40 Podgrzewacz paliwa Cummins
109 40 Zasilanie okna
110 30 Super CrewZer: Fotele elektryczne
111 30 Przygotowanie do budowy ciała
112 40 Silnik dmuchawy
113 30 Super CrewZer: podgrzewane siedzenia
114 30 Super CrewZer: hamulec elektryczny
115 40 Wyłącznik zapłonu (bezpieczniki JB 5, 8, 9, 11, 21)
116 30 Przygotowanie do budowy ciała
117 20 Skok mocy 7,3 l: Moduł sterujący układu napędowego (PCM)
118 30 Skok mocy 7,3 l: IDM
119 60 Hydrauliczny ABS, blok bezpieczników przyczepy z hamulcem pneumatycznym (2001-2003)
120 60 Silnik Hydromax, blok bezpieczników przyczepy z hamulcem pneumatycznym (2001-2003)
Przekaźnik
201 Przekaźnik pompy spryskiwacza
202 Przekaźnik prędkości wycieraczek
203 Przekaźnik pracy wycieraczek/przekaźnik parkowania
204 Cummins (2000): Przekaźnik Cummins VP44
Skok mocy 7,3 l: Przekaźnik rozruchu neutralnego
Caterpillar (2001-2003) / Cummins (2001-2003): Przekaźnik świateł stopu
205 Prawy przekaźnik zatrzymania/zwrotu
206 Lewy przekaźnik zatrzymania/zwrotu
207 Gąsienica / Skok mocy: przekaźnik modulatora zmiany biegów
Cummins (2001-2003): Przekaźnik Cummins VP44
Super CrewZer: Przekaźnik wysokiego ciśnienia klimatyzacji
208 Przekaźnik lamp zapasowych
209 Przekaźnik świateł stopu
Super CrewZer: Przekaźnik świateł przeciwmgielnych
301 Caterpillar / Cummins: Przekaźnik podgrzewacza paliwa
Skok mocy 7,3 l: Przekaźnik modułu sterującego układu napędowego (PCM)
302 Przekaźnik świateł postojowych
303 Przekaźnik silnika dmuchawy
304 Przekaźnik ABS powietrza
401 Nieużywany
Dioda
501 Nieużywany
502 Nieużywany
503 Skok mocy 7,3 l: Dioda modułu sterującego układu napędowego (PCM)

Dodatkowa skrzynka przekaźnikowa

Ford F-650, F-750 (2000-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Kanał holowania przyczepy
2 30 Światła postojowe/obrysowe przyczepy holowniczej
3 30 Światła hamowania przyczepy
4 30 Lampy kierunkowskazów do holowania przyczepy
5 Nieużywany
Przekaźnik
R1 Przekaźnik holowania przyczepy
Super CrewZer: Przekaźnik świateł przyłączeniowych przyczepy
R2 Przekaźnik lampy hamowania przyczepy
Super CrewZer: przekaźnik hamulca wydechowego
R3 Przekaźnik świateł postojowych / obrysowych przyczepy holowniczej
Super CrewZer: przekaźnik hamulca wydechowego
R4 Przekaźnik świateł postojowych / obrysowych przyczepy holowniczej
R5 Nieużywany
R6 Nieużywany
R7 Lewy przekaźnik lampy skrętu/stopu przyczepy holowniczej
R8 Przekaźnik lampy skrętu/stopu przyczepy holowniczej w prawo
