W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-250, F-350, F-450, F-550 z lat: 2002, 2003, 2004, 2005, 2006, 2007.

Ford F-250, F-350, F-450 i F-550 (2002-2007) to kolejna generacja samochodów ciężarowych z serii F od Forda. Oto kilka informacji na temat tych modeli:

  1. Konstrukcja i wygląd: Ford F-250, F-350, F-450 i F-550 (2002-2007) miały charakterystyczną i masywną sylwetkę, z dużą atrapą chłodnicy, kanciastymi kształtami i solidną konstrukcją opartą na ramie. Były one zaprojektowane, aby sprostać wymaganiom ciężkiej pracy i przewozu dużych ładunków.
  2. Nośność i zdolności holowania: Te modele były znane z wysokiej nośności i zdolności do holowania. F-250 i F-350 miały znaczne możliwości przewozu ładunków, podczas gdy F-450 i F-550 były jeszcze bardziej wszechstronne i mogły obsługiwać jeszcze większe obciążenia. Były to samochody idealne dla przedsiębiorców i osób, które potrzebowały mocnego i niezawodnego pojazdu do wykonywania ciężkich zadań.
  3. Silniki: F-250, F-350, F-450 i F-550 (2002-2007) były dostępne z różnymi opcjami silnikowymi. W zależności od wersji i specyfikacji, można było wybierać spośród benzynowych lub wysokoprężnych jednostek napędowych. Silniki te zapewniały solidną moc i moment obrotowy, co umożliwiało sprawną jazdę w różnych warunkach i zapewniało odpowiednie osiągi.
  4. Wyposażenie i funkcje: Choć wyposażenie i funkcje w tym okresie nie były tak zaawansowane jak dzisiaj, F-250, F-350, F-450 i F-550 (2002-2007) oferowały pewne podstawowe opcje. Można było znaleźć takie elementy jak klimatyzacja, system audio, elektryczne sterowanie szyb i lusterek, a także różne udogodnienia i funkcje związane z bezpieczeństwem.
  5. Zastosowanie komercyjne i użytkowe: Te modele Forda znalazły szerokie zastosowanie w różnych branżach komercyjnych i użytkowych. Były używane w przemyśle budowlanym, rolniczym, energetycznym, logistycznym i wielu innych. Ich zdolności holowania, nośność i trwałość czynią je idealnymi do przewozu ciężkich ładunków, pracy w trudnych warunkach terenowych i obsługi profesjonalnych zadań.

Ford F-250, F-350, F-450 i F-550 (2002-2007) cieszą się uznaniem wśród miłośników samochodów ciężarowych i są popularnym wyborem dla osób, które potrzebują niezawodnego, wydajnego i wytrzymałego pojazdu do pracy i codziennej jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Focus Electric (2012-2015) - schematy bezpieczników i przekaźników

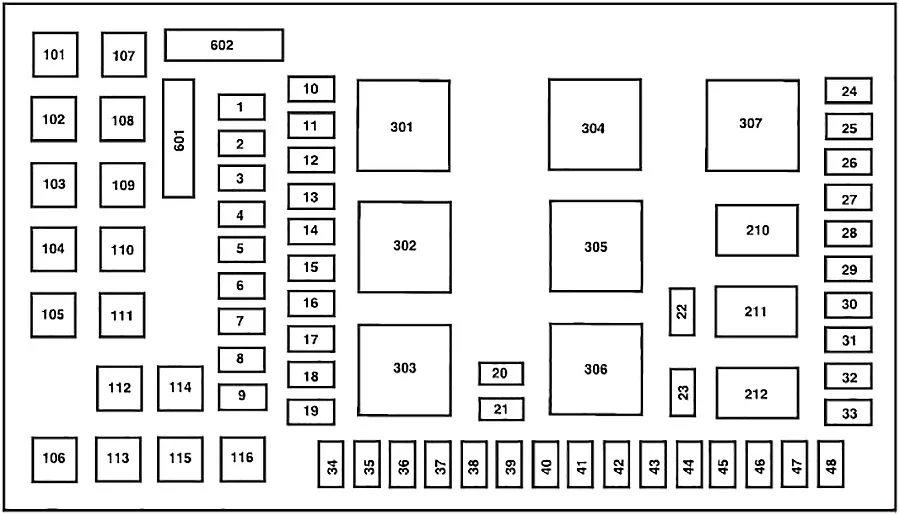

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.

Aby zdjąć pokrywę panelu bezpieczników, pociągnij panel w dół za szczeliny na palce w górnej części panelu. Gdy górne zaciski panelu zostaną odczepione, panel może łatwo opaść.

Ford F-250, F-350, F-450, F-550 (2002-2007) - schematy bezpieczników i przekaźników

Aby ponownie zamontować osłonę, dopasuj i zaczep dwa haczykowe zaczepy na dole osłony na tablicy rozdzielczej, a następnie podnieś panel i mocno dociśnij górne zaczepy na swoje miejsce.

Ford F-250, F-350, F-450, F-550 (2002-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Regulowane pedały
2 10 2005-2007: Klaster
3 10 2005-2007: Upfitter nr 3
4 20 Punkt zasilania – tablica przyrządów
5 10 2005-2007: Upfitter nr 4
6 20 2002-2004: Przekaźnik skrętu/zatrzymania przyczepy holowniczej
7 30 Reflektory świateł drogowych, Flash to pass
8 15 2003-2004, olej napędowy: lampy zapasowe
20 2005-2007: Lampy zapasowe
9 20 2003-2004: Podgrzewane lustra
10 10 2002-2004: sprzęgło klimatyzacji
11 20 Radio (główne)
12 20 Zapalniczka, OBD II
13 5 Lusterka/przełączniki zasilania
14 15 2002-2004: Światła do jazdy dziennej (DRL)
15 Nieużywany
16 Nieużywany
17 15 Lampy zewnętrzne
18 20 Lampy kierunkowskazów (migacz), lampy włączania-wyłączania hamulców (BOO)
19 10 Moduł bezpieczeństwa ciała, moduł 4×4
20 10 2003-2004, olej napędowy: przekaźnik modułu sterującego wtryskiem paliwa (FICM)
15 2005-2007: Elektryczny sterownik hamulca przyczepy (EBC)
21 20 2005-2007: Podgrzewane siedzenia
22 20 Kontrola silnika
23 20 Benzyna: Sterowanie silnikiem
Olej napędowy: kontrola klimatu
24 2 2003-2004: Przełącznik ciśnienia hamulca, kontrola prędkości
15 2005-2007: Hol holowniczy, przekaźnik dmuchawy, elektroniczna automatyczna regulacja temperatury
25 10 2002-2004: Moduł 4-kołowego układu przeciwblokującego (4WABS), zmienne sterowanie wentylatorem (VFC) (2003-2004, Diesel)
26 10 Poduszki powietrzne
27 15 Włącznik zapłonu Uruchom posuw
28 10 2002-2004: Moduł EATC, cewka przekaźnika dmuchawy przedniej
2005-2007: Logika holowania przyczepy EBC
29 10 Dostęp klienta
30 15 Reflektory świateł drogowych
31 15 2002-2004: Przełącznik blokady sprzęgła (tylko manualne skrzynie biegów), czujnik zasięgu skrzyni biegów (tylko automatyczne skrzynie biegów), a następnie cewka przekaźnika rozrusznika (wszystkie skrzynie), 4×4
2005: 4×4
2006-2007: Przekaźnik rozrusznika
32 5 Radio (start)
33 15 2002-2004: Wycieraczka przednia
2005-2007: Klaster, 4×4, Wycieraczki
34 10 Wyłącznik hamulca (niski prąd)
35 10 Klaster instrumentów
36 10 2002-2004: Pamięć PCM
37 15 Klakson
38 20 Lampy do holowania przyczepy, lampy cofania (2002)
39 15 2003-2004: Lampy cofania do holowania przyczepy
2005-2007: Podgrzewane lustra
40 20 Pompa paliwowa
41 10 Klaster instrumentów
42 15 Opóźnione akcesorium
43 10 Światła przeciwmgielne
44 Nieużywany
45 10 Przełącznik zapłonu Run/Start feed
46 10 Światło mijania lewe
47 10 Światła mijania prawe
48 Nieużywany
101 30 Hamulec elektryczny do holowania przyczepy
102 30 Zamki do drzwi/moduł bezpieczeństwa ciała
103 50 2002-2004: Przełącznik zapłonu
30 2005-2007: Przełącznik zapłonu
104 40 2003-2004: Podgrzewane podświetlenie
105 30 2002, olej napędowy: moduł sterownika wtryskiwacza
2003-2004, olej napędowy: podgrzewacz paliwa
106 30 Główna wycieraczka przednia
107 40 2002-2004: Silnik dmuchawy przedniej
20 2005-2007: Ładowanie akumulatora do holowania przyczepy
108 30 2005-2007: Upfitter nr 1
109 30 2002-2004: Podgrzewane siedzenia
2005-2007: Upfitter nr 2
110 50 2002-2004: Przełącznik zapłonu
30 2005-2007: Przełącznik zapłonu
111 30 2002-2004: 4WD/zmiana w locie
112 30 Fotele elektryczne z lewej strony
113 30 Rozrusznik
114 30 Fotele elektryczne z prawej strony
115 20 2002-2004: Ładowanie akumulatora holowniczego przyczepy
2005-2007: Kontrola upfitter
116 30 Stacyjka
601 30 Wyłącznik obwodu: opóźnione akcesoria, okna elektryczne, szyberdach
602 60 2002-2004: moduł 4WABS
Przekaźnik
210 Nieużywany
211 2003-2004, olej napędowy: lampy zapasowe
2005-2007: Lampy zapasowe
212 Nieużywany
301 2002-2004: Silnik dmuchawy przedniej
2005-2007: Ładowanie akumulatora do holowania przyczepy
302 Moduł sterujący układu napędowego (PCM)
303 2002, olej napędowy: moduł sterownika wtryskiwacza
2003-2004, olej napędowy: podgrzewacz paliwa
304 2003-2004: Podgrzewane podświetlenie
305 2002-2004: Ładowanie akumulatora holowniczego przyczepy
2005-2007: Kontrola upfitter
306 Opóźnione akcesorium
307 Rozrusznik

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

Ford F-250, F-350, F-450, F-550 (2002-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Wycieraczki
2 40 Dmuchacz
3 30 Elektroniczna zmiana biegów w locie (ESOF)
4 Nieużywany
5 50 Olej napędowy: Moduł sterownika wtryskiwacza (IDM)
6 Nieużywany
7 30 2005, olej napędowy: poziomy moduł kondycjonowania paliwa (HFCM)
8 Bocznica
9 20 Kierunkowskazy holownicze przyczepy
10 10 Moduł sterowania układem napędowym (PCM) utrzymuje zasilanie, elektrozawór odpowietrzający kanistra (benzyna)
11 10 Układ przeciwblokujący (ABS)
12 2 Przełącznik ciśnienia hamulca
13 15 Światła do jazdy dziennej (DRL)
14 Nieużywany
15 15 Olej napędowy: logika modułu sterownika wtryskiwacza
16 Nieużywany
17 10 Sprzęgło klimatyzacji
18 10 Olej napędowy: przekaźnik modułu sterownika wtryskiwacza
19 Nieużywany
20 10 Lampy cofania do holowania przyczepy
21 Nieużywany
22 60 ABS (cewki)
23 60 ABS (pompa)
Przekaźnik
201 Prawy kierunkowskaz/światło stopu przyczepy do holowania
202 Lewy kierunkowskaz/światło stopu do holowania przyczepy
203 Sprzęgło klimatyzacji
204 Nieużywany
205 Lampy do jazdy dziennej #1
206 Lampy do jazdy dziennej #2
301 Lampy do jazdy dziennej #3
302 Nieużywany
303 Dmuchacz
304 Olej napędowy: moduł sterownika wtryskiwacza
Zobacz także:  Ford Focus III (2014) - schematy bezpieczników i przekaźników

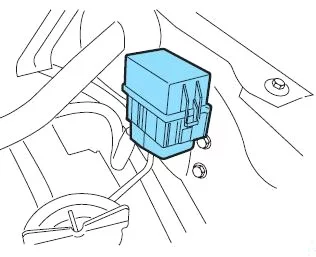

Pomocnicza skrzynka przekaźników (2006-2007)

Skrzynka przekaźników pomocniczych znajduje się po lewej stronie przedniej komory silnika. To pudełko zawiera przekaźniki dla systemu Electronic Shift On the Fly (ESOF).

Ford F-250, F-350, F-450, F-550 (2002-2007) - schematy bezpieczników i przekaźników
