Ford F-250, F-350, F-450, F-550 (1999-2001) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-250, F-350, F-450, F-550 z lat: 1999, 2000, 2001. Ford F-250, F-350, F-450 i F-550 (1999-2001) to modele samochodów ciężarowych z serii F-od Forda, które były dostępne w okresie 1999-2001. Oto kilka informacji na temat tych modeli: Konstrukcja i wygląd: Ford F-250, […]

06/24/2023
Czas czytania: 5 minut
Ford F-250, F-350, F-450, F-550 (1999-2001) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-250, F-350, F-450, F-550 z lat: 1999, 2000, 2001.

Ford F-250, F-350, F-450 i F-550 (1999-2001) to modele samochodów ciężarowych z serii F-od Forda, które były dostępne w okresie 1999-2001. Oto kilka informacji na temat tych modeli:

  1. Konstrukcja i wygląd: Ford F-250, F-350, F-450 i F-550 (1999-2001) charakteryzują się masywną i imponującą sylwetką. Mają charakterystyczne, kanciaste kształty i solidną konstrukcję opartą na ramie. Ich projekt obejmuje szeroką atrapę chłodnicy, masywne nadwozie i wytrzymałe podwozie, które zapewniają trwałość i zdolność do wykonywania ciężkich zadań.
  2. Nośność i zdolności holowania: F-250, F-350, F-450 i F-550 to modele o dużej nośności i zdolnościach holowania. Odpowiednio oznaczane jako 3/4-ton (F-250), 1-ton (F-350), 1.5-ton (F-450) i 2-ton (F-550), były przeznaczone do pracy w trudnych warunkach i miały zdolność przewożenia dużych ładunków oraz holowania przyczep i przyczółków. Były popularnym wyborem dla przedsiębiorców i osób potrzebujących mocnego i wydajnego samochodu ciężarowego.
  3. Silniki: F-250, F-350, F-450 i F-550 (1999-2001) były dostępne z różnymi opcjami silnikowymi, które zapewniały różne poziomy mocy i momentu obrotowego. Można było wybierać spośród benzynowych i wysokoprężnych jednostek napędowych, w zależności od indywidualnych preferencji i potrzeb. Silniki te oferowały solidne osiągi, które zapewniały wystarczającą moc do wykonywania ciężkich zadań.
  4. Wyposażenie i funkcje: Pomimo że F-250, F-350, F-450 i F-550 (1999-2001) to modele z przeszłości, oferowały pewne podstawowe funkcje i wyposażenie. W zależności od wersji i specyfikacji, można było znaleźć takie opcje jak klimatyzacja, elektryczne sterowanie szyb i lusterek, systemy audio, a także funkcje bezpieczeństwa. Jednak w porównaniu do dzisiejszych standardów, technologie w tych modelach były mniej zaawansowane.
  5. Zastosowanie komercyjne i użytkowe: F-250, F-350, F-450 i F-550 (1999-2001) znalazły szerokie zastosowanie w różnych sektorach komercyjnych i użytkowych. Były wykorzystywane przez przedsiębiorców w branży budowlanej, rolniczej, energetycznej i innych, gdzie niezawodność, nośność i zdolność do przewożenia ciężkich ładunków były kluczowe. Również osoby korzystające z przyczep kempingowych, przyczółków czy łodzi doceniły ich zdolności holowania.

Ford F-250, F-350, F-450 i F-550 (1999-2001) są cenione przez wielu miłośników samochodów ciężarowych za swoją solidność, wytrzymałość i wszechstronność. Ich zdolność do wykonywania trudnych zadań i przewożenia dużych ładunków sprawia, że są popularnym wyborem dla profesjonalistów i entuzjastów, którzy potrzebują niezawodnego i wydajnego samochodu ciężarowego.

Zobacz także:  Ford Courier (2000-2010) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

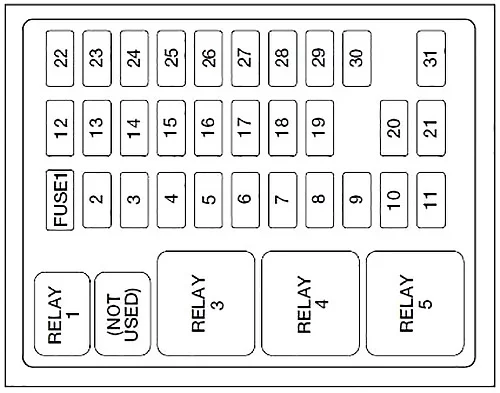

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników. Aby zdjąć pokrywę panelu bezpieczników, obróć elementy mocujące panelu w kierunku przeciwnym do ruchu wskazówek zegara.

Ford F-250, F-350, F-450, F-550 (1999-2001) - schematy bezpieczników i przekaźników

Ford F-250, F-350, F-450, F-550 (1999-2001) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Kierunkowskazy i światła awaryjne
2 5 1999: Zestaw wskaźników, moduł sterowania układem napędowym (PCM) utrzymywanie żywej pamięci
10 2000: Moduł poduszki powietrznej
3 20 Zapalniczka, złącze łącza danych
4 10 Lampa w schowku na rękawiczki, lampy do map, lusterka zasilania, lampa pod maską
5 Nieużywany
6 Nieużywany
7 5 Podświetlenie przełącznika okna/blokady zasilania
8 5 Radio, oświetlenie przełącznika reflektorów, zdalny moduł osobowości przeciwkradzieżowej (RAP) (1998)
9 Nieużywany
10 15 2000-2001: Podwójne zbiorniki paliwa
11 30 Silnik wycieraczek, cewka przekaźnika pracy wycieraczki/postoju, cewka przekaźnika wycieraczki, cewka przekaźnika pompy spryskiwacza
12 15 Klakson
13 20 Lampy stopu, centralne wysoko montowane światło stopu, lampa stopu holowania przyczepy, kontrola prędkości
14 10 Lampa kopułkowa, lampa ładunkowa, lampy sufitowe, lampy do biegania
15 5 1999: Ogólny moduł elektroniczny (GEM), moduł sterowania zespołem napędowym (PCM), moduł układu przeciwblokującego (ABS), blokada zmiany biegów hamulca, kontrola prędkości
2000-2001: Przełącznik świateł stopu (logika): ogólny moduł elektroniczny (GEM), moduł sterowania zespołem napędowym (PCM), moduł przeciwblokującego układu hamulcowego na cztery koła (4WABS), blokada zmiany biegów hamulca, klaster i pamięć podtrzymania PCM
16 15 Zestaw wskaźników, reflektory świateł drogowych
17 Nieużywany
18 5 2001: Audio
19 10 Pomocniczy moduł sterujący układu napędowego (APCM) (tylko olej napędowy), zestaw wskaźników, moduł GEM, przełącznik anulowania nadbiegu, przełącznik potwierdzenia biegu jałowego (tylko olej napędowy), konsola podsufitowa, moduł PCM do silników wysokoprężnych przez sprzęgło
20 15 Cewka przekaźnika silnika rozrusznika, przełącznik sprzęgła
21 Nieużywany
22 10 Moduł poduszki powietrznej (2000-2001), przełącznik aktywacji/dezaktywacji poduszki powietrznej pasażera, cewka przekaźnika silnika dmuchawy
23 10 1999: elektroniczny migacz
2001: Moduł poduszki powietrznej
24 10 1999: Siłownik drzwi mieszanych, cewka przekaźnika ładowania akumulatora przyczepy holowniczej
2000-2001: Sprzęgło klimatyzacji, siłownik drzwi mieszanych, cewka przekaźnika ładowania akumulatora przyczepy holowniczej, czterokołowy układ przeciwblokujący (4WABS), kierunkowskaz
25 5 1999: Moduł 4-kołowego układu przeciwblokującego (4WABS)
26 Nieużywany
27 10 Zasilanie przebiegu zapłonu (dostęp klienta)
28 15 Blokada zmiany biegów hamulca, cewka przekaźnika DRL, moduł kontroli prędkości, lampy awaryjne, cewka przekaźnika lampy awaryjnej holowania przyczepy, elektromagnes blokady piasty elektronicznej zmiany biegów w locie, silnik pompy próżniowej
29 5 Zestaw wskaźników (lampki ostrzegawcze ładowania i poduszek powietrznych)
30 30 Cewka przekaźnika PCM, cewka zapłonowa (tylko benzyna), podgrzewacz paliwa (tylko olej napędowy), elektromagnes przepustnicy spalin (tylko olej napędowy), cewka przekaźnika modułu sterownika wtryskiwacza (tylko olej napędowy)
31 5 2001: Przełącznik świateł przeciwmgielnych
Przekaźnik
R1 Lampa wewnętrzna
R2 Nieużywany
R3 Klakson
R4 Okno zasilania jednym dotknięciem
R5 Akcesorium

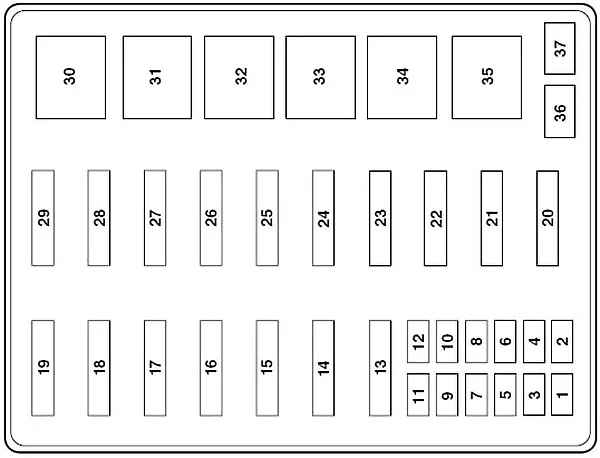

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

Ford F-250, F-350, F-450, F-550 (1999-2001) - schematy bezpieczników i przekaźników

Ford F-250, F-350, F-450, F-550 (1999-2001) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 1998: Lewe światło stop/kierunek przyczepy holowniczej
2 10 1999: Moduł poduszki powietrznej
2000-2001: Pompa spryskiwacza
3 7,5 Prawe światło stopu/kierunku holowania przyczepy
4 20 Lampy cofania przyczepy holowniczej, lampy parkowania przyczepy holowniczej
5 20 Benzyna: PCM, cewka przekaźnika pompy paliwa, czujnik masowego przepływu powietrza, wtryskiwacze paliwa
5 Olej napędowy: Podwójny alternator „A” Pole
6 10 Benzyna: klimatyzacja (CASS)
Diesel: Pojedynczy lub podwójny alternator polowy „A”, regulator
7 20 Benzyna: zawór zarządzania oparami, czujniki HEGO, sterowanie komunikacją kolektora dolotowego, elektromagnes EVR, PCM, elektromagnes odpowietrznika kanistra
5 Olej napędowy: Podwójny alternator „A” Pole
8 15 Oświetlenie elektronicznego hamulca przyczepy holowniczej, lampy postojowe, cewka przekaźnika lampy postojowej przyczepy holowniczej
9 10 Lewy reflektor (światła mijania)
10 25 1999: Punkt mocy
20 2000-2001: Punkt mocy
11 10 Prawy reflektor (światła mijania)
12 10 1999: Rezystor świateł do jazdy dziennej (DRL)
15 2000-2001: Rezystor świateł do jazdy dziennej (DRL), lampy przeciwmgielne
13 30 Przełącznik wielofunkcyjny, reflektory
14 60 System zapobiegania blokady kół
15 30 1999: Silnik wycieraczek szyby przedniej
2001: Podgrzewane siedzenia
16 30 Ładowanie akumulatora przyczepy holowniczej
17 30 Elektroniczna zmiana biegów na przekaźniku muchowym, silnik zmiany skrzyni rozdzielczej
18 30 Fotel elektryczny, regulowane pedały (2001)
19 20 Silnik pompy paliwa, PCM
20 50 Przełącznik zapłonu (B4 i B5)
21 50 Przełącznik zapłonu (B1 i B3)
22 50 Zasilanie akumulatora skrzynki przyłączeniowej/panelu przekaźników
23 40 Silnik dmuchawy
24 30 1999: Skrzynka rozdzielcza zasilania
2000-2001: Benzyna: Moc PCM
20 2000-2001: olej napędowy: moc PCM
25 30 Zasilanie okna
26 20 W przypadku wyposażenia w cewkę przekaźnika odblokowywania drzwi bezkluczykowego pilota zdalnego sterowania, cewkę przekaźnika odblokowywania wszystkich drzwi, cewkę przekaźnika zamka wszystkich drzwi, przekaźnik lampy postojowej, jeśli nie jest wyposażony w silniki zamka zdalnego bezkluczykowego wjazdu i zasilania
27 30 Olej napędowy: moduł sterownika wtryskiwacza
28 30 Elektroniczny sterownik hamulca przyczepy holowniczej
29 20 Radio
Dioda
36 Sprzęgło klimatyzacji
37 PCM
Przekaźnik
30 Moc PCM
31 Silnik dmuchawy
32 1999-2000: Benzyna: dwubiegowa pompa paliwowa
2000-2001: Benzyna: klimatyzacja CASS
1999-2001: Olej napędowy: Moc modułu sterownika wtryskiwacza
33 Pompa spryskiwacza
34 Wycieraczka przedniej szyby w pozycji parkowania/uruchamiania
35 Wycieraczka szyby przedniej
38 Lampa cofania przyczepy holowniczej
39 Ładowanie akumulatora przyczepy holowniczej
40 Elektroniczna zmiana biegów w locie #1
41 Elektroniczna zmiana w locie #2
