Ford F-250, F-350 (1992-1997) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-250, F-350 z lat: 1992, 1993, 1994, 1995, 1996, 1997. Ford F-250 i F-350 (1992-1997) to modele samochodów ciężarowych z serii F-od Forda, które były dostępne w okresie 1992-1997. Oto kilka informacji na temat tych modeli: Konstrukcja i wygląd: Ford F-250 i […]

06/24/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-250, F-350 z lat: 1992, 1993, 1994, 1995, 1996, 1997.

Ford F-250 i F-350 (1992-1997) to modele samochodów ciężarowych z serii F-od Forda, które były dostępne w okresie 1992-1997. Oto kilka informacji na temat tych modeli:

  1. Konstrukcja i wygląd: Ford F-250 i F-350 (1992-1997) charakteryzują się masywnym wyglądem i imponującym rozmiarem. Mają charakterystyczne, kanciaste kształty i solidną konstrukcję opartą na ramie. Ich projekt obejmuje szeroką atrapę chłodnicy, masywne nadwozie i wytrzymałe podwozie, które zapewniają trwałość i zdolność do wykonywania ciężkich zadań.
  2. Nośność i zdolności holowania: F-250 i F-350 to modele o dużej nośności i zdolnościach holowania. Odpowiednio oznaczane jako 3/4-ton (F-250) i 1-ton (F-350), były przeznaczone do pracy w trudnych warunkach i miały zdolność przewożenia dużych ładunków oraz holowania przyczep i przyczółków. Były popularnym wyborem dla właścicieli firm budowlanych, rolników i osób potrzebujących mocnego i wydajnego samochodu ciężarowego.
  3. Silniki: F-250 i F-350 (1992-1997) były dostępne z różnymi opcjami silnikowymi, aby sprostać różnym potrzebom i preferencjom. Można było wybierać spośród benzynowych i wysokoprężnych jednostek napędowych, w zależności od pożądanej mocy, momentu obrotowego i ekonomii paliwowej. Silniki te oferowały solidne osiągi, które zapewniały wystarczającą moc do wykonywania ciężkich zadań.
  4. Wyposażenie i funkcje: Mimo że F-250 i F-350 (1992-1997) są modelami z przeszłości, oferowały pewne podstawowe funkcje i wyposażenie. W zależności od wersji i specyfikacji, można było znaleźć takie opcje jak klimatyzacja, elektryczne sterowanie szyb i lusterek, systemy audio, a także funkcje bezpieczeństwa. Jednak w porównaniu do dzisiejszych standardów, technologie w tych modelach były mniej zaawansowane.
  5. Wielozadaniowość i popularność: F-250 i F-350 (1992-1997) były wszechstronnymi pojazdami, które sprawdzały się w różnych sytuacjach. Dzięki swojej nośności, zdolnościom holowania i wytrzymałości, były idealnymi wyborami dla profesjonalistów, którzy potrzebowali niezawodnego samochodu ciężarowego do pracy. Również entuzjaści off-roadu doceniali te modele za ich zdolność do poruszania się po trudnym terenie i wykonywania przygód na szlakach.

Ford F-250 i F-350 (1992-1997) są cenione przez wielu miłośników samochodów ciężarowych za swoją solidność, niezawodność i zdolność do wykonywania ciężkich zadań. Ich obecność na drogach przez wiele lat świadczy o ich popularności i trwałości.

Zobacz także:  Ford F-650, F-750 (2004-2010) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

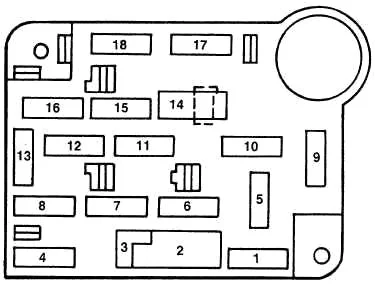

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się za pokrywą na tablicy rozdzielczej.

Ford F-250, F-350 (1992-1997) - schematy bezpieczników i przekaźników

Ford F-250, F-350 (1992-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 1994-1997: Dmuchawa nagrzewnicy/klimatyzatora
15 1992-1993: Lampa stopu/niebezpieczeństwa, kontrola prędkości
2 30 1994-1997: Wycieraczka/Podkładka
25 1992-1993: Wyłącznik obwodu: Wycieraczka/spryskiwacz przedniej szyby, Wycieraczka/spryskiwacz wewnętrzna
3 3 Olej napędowy: przełącznik pozycji jałowej
4 15 1994-1997: Lampy zewnętrzne, oświetlenie przyrządów, przekaźnik lampy zewnętrznej przyczepy, brzęczyk ostrzegawczy/moduł brzęczyka
20 1992-1993: Lampa skrętu, lampy rejestracyjne, moduł antykradzieżowy, gong ostrzegawczy, flash to pass, przekaźnik świateł do jazdy przyczepy, przekaźnik świateł przyczepy b/u, światła do jazdy, tylne przeciwblokujące hamulce (1993)
5 15 1993: Moduł poduszki powietrznej, moduł Del, Aux. przekaźnik akumulatora, układ rozruchowy, przełącznik sterowania skrzynią biegów, lampy cofania, lampy skrętu
6 15 1994-1997: Sprzęgło klimatyzacyjne, pomocniczy selektor paliwa Diesel, Zdalny dostęp bezkluczykowy
20 93: Kontrola prędkości, Zdalny moduł dostępu bezkluczykowego, Oświetlone wejście, Zaczep akcesoriów, Moduł antykradzieżowy, Przekaźnik ładowania akumulatora przyczepy
7 15 1994-1997: Włącz lampy
30 1992-1993: Układ zapłonowy, zestaw wskaźników, silnik PLA (diesel), przekaźnik EEC (1992), moduł TFI (1992), przekaźnik mocy PCM (1993), moduł kontroli zapłonu (1993)
8 15 1994-1997: lampy sufitowe/kopułkowe/ładunkowe, elektryczne lusterka zewnętrzne, dostęp bezkluczykowy, prędkościomierz, brzęczyk ostrzegawczy/moduł gongu
1992-1993: Włącznik lampki sufitowej, podświetlane wejście, lusterka elektryczne, lampy wizjera, zamek do drzwi z zasilaniem, wskaźnik przeciwkradzieżowy, pamięć radia, lampa kopułkowa/mapowa, PSOM, moduł zdalnego komfortu (1992), moduł zdalnego dostępu bezkluczykowego (1993)
9 25 1994-1997: Punkt mocy
15 1992-1993: Przełącznik klimatyzacji
10 4 1994-1997: Oświetlenie instrumentów
15 1992-1993: Zapalniczka do cygar
20 1992-1993: Zapalniczka do cygar, tylne gniazdo zasilania
11 15 1994-1997: Radio, ściemniacz wyświetlacza radiowego
1992-1993: Radio i zegar, włącznik reflektorów (1992), włącznik światła głównego (1993)
12 20
1994-1997: Wyłącznik automatyczny: zamki do drzwi z zasilaniem, fotel kierowcy z zasilaniem, zasilanie odcinka lędźwiowego
1992-1993: Wyłącznik automatyczny: moduł antykradzieżowy, moduł zdalnego komfortu lub bez zamków do drzwi A/T (1992), moduł zdalnego dostępu bezkluczykowego lub bez zamków do drzwi A/T (1993), moduł blokady pamięci
13 15 1994-1997: Układ przeciwblokujący, Blokada zmiany biegów hamulca, Elektroniczne sterowanie silnikiem, Regulacja prędkości, Lampy stop/hazardowe, Czujnik stopu do elektronicznego sterowania silnikiem
5 1992-1993: Lampy podświetlające tablicę przyrządów
14 20 Wyłącznik obwodu: Okna elektryczne
15 20 1994-1997: Hamulce przeciwblokujące
15 1992-1993: Moduł poduszki powietrznej
16 15 1994-1997: Zapalniczka do papierosów, ogólne narzędzie skanujące
30 1992-1993: Moc lędźwiowa, Zmodyfikowana moc pojazdu
17 10 1994-1997: Wskaźniki Diesel, Skrzynia biegów elektroniczna, Wskaźniki, Obrotomierz, Brzęczyk ostrzegawczy/moduł gongu, Wskaźniki ostrzegawcze
20 1992-1993: Tylne hamulce przeciwblokujące, PSOM
18 10 1994-1997: Blokada zmiany biegów hamulca, prędkościomierz, wybierana kontrola obrotów (Diesel), kontrola prędkości (Diesel)
15 1992-1993: Lampy ostrzegawcze tablicy przyrządów, gong ostrzegawczy

Skrzynka bezpieczników w komorze silnika

Bezpieczniki wysokoprądowe zawarte w skrzynce rozdzielczej zasilania chronią główne układy elektryczne pojazdu przed przeciążeniem; te bezpieczniki zapewniają połączenie między akumulatorem a układami elektrycznymi pojazdu.

Schemat 1992-1993

Ford F-250, F-350 (1992-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Przekaźnik klaksonowy
2 10 Światła do jazdy przyczepy klasy I, przekaźnik świateł do jazdy przyczepy klasy II
3 10 Przyczepa – lewe światło skrętu/stopu
4 10 Przyczepa – prawe światło skrętu/stopu
5 Dioda: Elektroniczne sterowanie silnikiem
6 20 Hamulec elektryczny
7 30 EWG
8 50 Zmodyfikowana moc pojazdu
9 60 Podgrzewacz pomocniczy-A/C
10 60 Holowanie przyczepy, przekaźnik akumulatora pomocniczego
11 60 Zasilanie wewnętrznego panelu bezpieczników
12 30 Holowanie przyczepy, światła cofania
13 40 holowanie przyczepy
14 30 Pompa paliwowa
15 60 Stacyjka
16 60 Silnik dmuchawy, zapalniczka
17 50 Fotele elektryczne, lędźwiowe zasilanie kierowcy
Przekaźnik
R1 Klakson
R2 Pompa paliwowa
R3 EWG
R4 Dmuchacz
Zobacz także:  Ford Focus Electric (2017-2018) - schematy bezpieczników i przekaźników



Schemat 1994-1997

Ford F-250, F-350 (1992-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Moc dźwięku
2 15 Alternator 200 A (tylko karetka z silnikiem Diesla)
3 30 Światła do jazdy dziennej (tylko Kanada), przednie światła mijania, sygnał dźwiękowy
4 25 Światła cofania przyczepy, Światła do jazdy przyczepy
5 15 Lampy zapasowe, moduł świateł do jazdy dziennej (DRL) (tylko Kanada), podgrzewacz sondy lambda, przekaźnik ładowania akumulatora przyczepy
6 10 Prawe światło stopu/kierunku przyczepy
7 10 Lewe światło stop/kierunek przyczepy
8 30 Moduł sterownika wtryskiwacza (Diesel)
9 30 Benzyna: układ sterowania układem napędowym
20 Olej napędowy: układ sterowania układem napędowym
10 20 Bezpieczniki tablicy przyrządów: 15,18, Cewka przekaźnika rozrusznika
11 Nieużywany
12 Dioda: cewka przekaźnika układu sterowania układem napędowym
13 50 Bezpieczniki tablicy przyrządów: 5,9,13
14 Nieużywany
15 50 Bezpieczniki tablicy przyrządów: 1, 7, Skrzynka rozdzielcza zasilania: bezpiecznik 5
16 20 Benzyna: zasilanie pompy paliwa
17 50 Lampka ładowania alternatora, Przełącznik biegu jałowego (Diesel), Bezpieczniki tablicy przyrządów: 2,6, 11,14,17, Skrzynka rozdzielcza zasilania: bezpiecznik 22
18 30 Ładowanie akumulatora przyczepy
19 40 Reflektory
20 50 Bezpieczniki tablicy przyrządów: 4, 8, 12,16
21 30 Zasilanie hamulca przyczepy
22 20 Benzyna: Odbiór dystrybutora, Cewka zapłonowa, Cewka przekaźnika układu sterowania układem napędowym, Zintegrowany moduł grubowarstwowy (TFI)
30 Olej napędowy: Nagrzewnica przewodu paliwowego, sterownik świec żarowych, cewka przekaźnika układu sterowania układem napędowym
Przekaźnik
R1 Układ sterowania układem napędowym
R2 Benzyna: pompa paliwa
Olej napędowy: Moduł sterownika wtryskiwacza (przekaźnik IDM)
R3 Klakson
R4 Lampy holownicze przyczepy
R5 Nieużywany

Dodatkowe bezpieczniki

Bezpiecznik Ampery [A] Lokalizacja
Reflektory i wskaźnik świateł drogowych 22 Wyłącznik obwodu: zintegrowany z przełącznikiem reflektorów
Benzyna: Alternator, 95 12 Wkładki bezpiecznikowe: przy rozruchu przekaźnika silnika
Olej napędowy: alternator, 130 12 (2) Wkładki bezpiecznikowe: przy rozruchu przekaźnika silnika
Świece żarowe do silników wysokoprężnych 14 (2) Wkładki bezpiecznikowe: przy rozruchu przekaźnika silnika
